5 BETRIEB
5.1

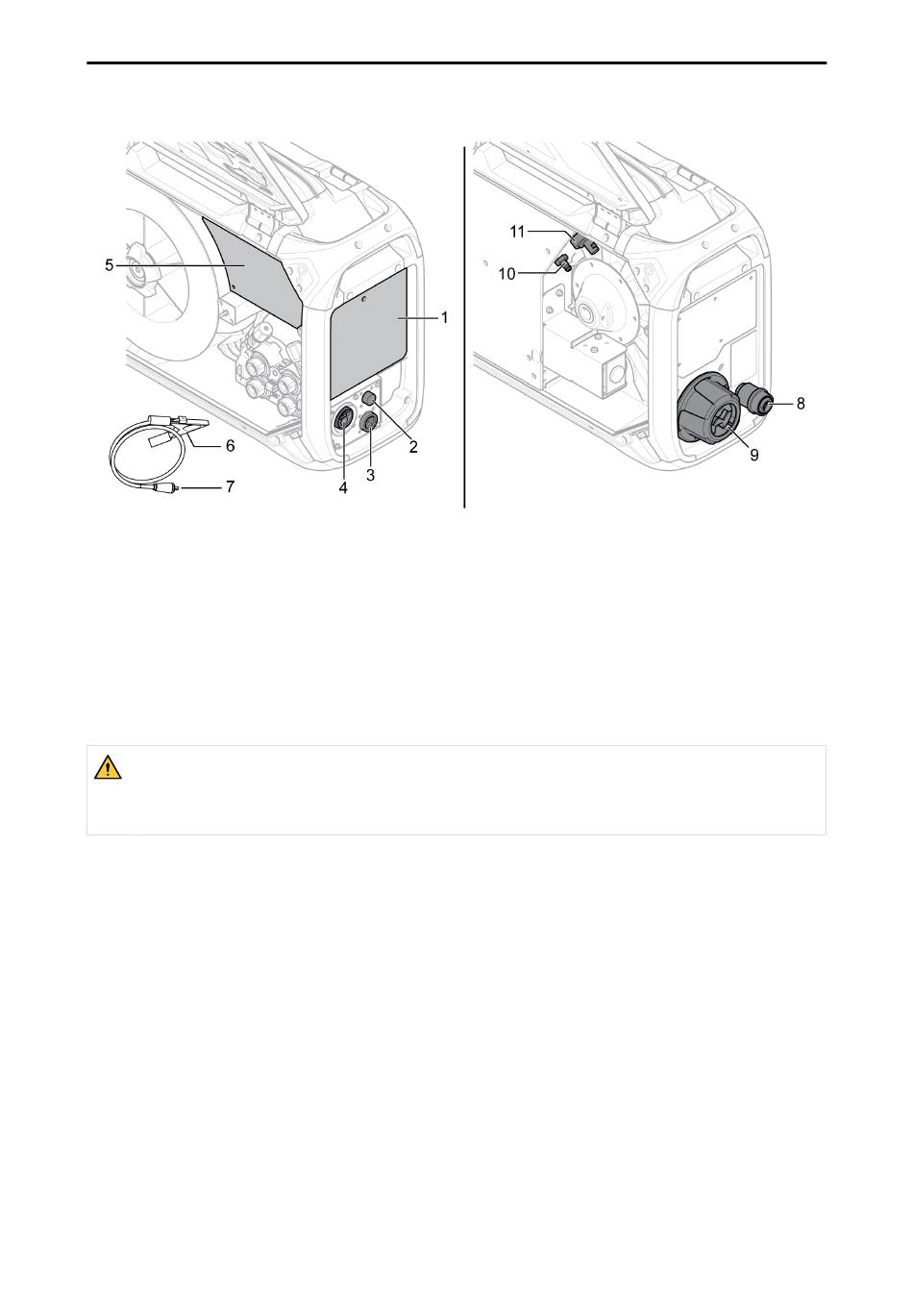

Anschlüsse und Bedienelemente
1. Externe Bedienkonsole (siehe Kapitel
„BEDIENKONSOLE")
2. Anschluss für Tweco-Auslöserkabel (nur in
Kombination mit Tweco-Brenner)
3. Anschluss für
Arbeitskabel/Spannungsaufnahme
4. Anschluss für den Schweißbrenner (Typ Euro
oder Tweco)
5. Interne Bedienkonsole (siehe Kapitel
„BEDIENKONSOLE")
6. Anschluss für Werkstück
WARNUNG!
Die rechte und linke Seitentür der Drahtvorschubeinheit müssen beim Schweißen und/oder
Drahtvorschub geschlossen und verriegelt sein. Niemals schweißen oder den Draht zuführen,
wenn nicht beide Türen geschlossen sind!
5.2
Startvorgang
1) Konstantstromquelle (CV): Stellen Sie an der Stromquelle die gewünschte Lichtbogenspannung
ein.
2) Konstantstromquelle (CC): Stellen Sie an der Stromquelle den gewünschte Schweißstrom ein.
3) RobustFeed AVS: Stellen Sie mit dem Regler für die Drahtvorschubgeschwindigkeit die
gewünschte Geschwindigkeit ein. Nutzen Sie die auf der Anzeige angegebenen Werte als
Anhaltspunkt. Im CV-Modus wird beim Schweißen die tatsächliche
Drahtvorschubgeschwindigkeit/der tatsächliche Schweißstrom bereitgestellt. Im CC-Modus richtet
sich die bereitgestellte Drahtvorschubgeschwindigkeit nach der Lichtbogenspannung. Wenn kein
Schweißvorgang durchgeführt wird, ist auf der Anzeige zu sehen, mit welcher Geschwindigkeit der
Draht bei der angegebenen Spannung vorgeschoben wird.
Weitere Informationen finden Sie im Abschnitt „Bedienkonsole".
5.3
Beleuchtung in der Drahtvorschubeinheit
Die Drahtvorschubeinheit ist im Schrank mit Leuchten ausgestattet. Die Leuchte neben der Drahtspule
schaltet sich automatisch ein, wenn das Schweißen beginnt oder wenn die linke Seitentür geöffnet
0446 679 101
7. Anschluss für Vorschub (3)
8. Drahteinführung zur Verwendung mit Marathon
Pac™ (optional)
9. Verbindungs-Zugentlastung für Kabel von der
Stromquelle
10. Anschluss für Schutzgas
11. Anschluss für Schweißstrom von der
Stromquelle (OKC)
- 15 -
© ESAB AB 2022
