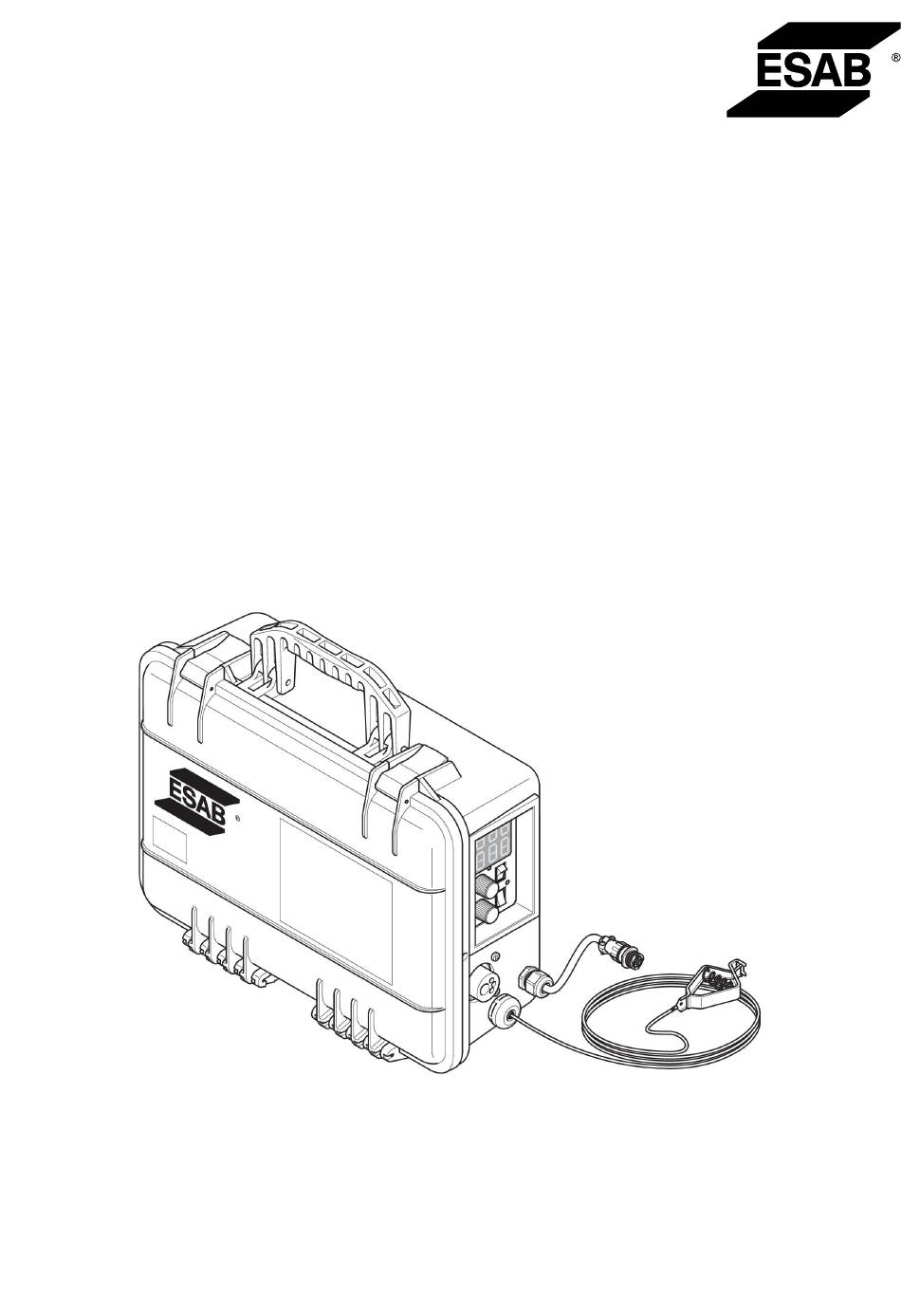

- Seite 1 MobileFeed 301 AVS Betriebsanleitung Valid for: serial no. WxxK533xxxx 0558 012 634 DE 20160229...
-
Seite 3: Inhaltsverzeichnis
MobileFeed 301 mit CV-Stromquellen............ 5.3.6 Abschaltung.................... WARTUNG ..................... Inspektion und Wartung ................Drahtvorschub ..................Austausch des Magnetventils ..............Fehlerbehebung..................ERSATZTEILBESTELLUNG ................. 27 SCHALTPLAN ...................... VERSCHLEISSTEILE CE-PRODUKTE ............... BESTELLNUMMERN ................... ZUBEHÖR......................Änderungen ohne vorherige Ankündigung vorbehalten. 0558 012 634 © ESAB AB 2016... -
Seite 4: Sicherheit
Sie alle Kennzeichnungen, die Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. - Seite 5 ○ Arbeiten an Hochspannungsausrüstung dürfen nur von qualifizierten Elektrikern ausgeführt werden. ○ Geeignete Feuerlöschausrüstung muss deutlich gekennzeichnet und in unmittelbarer Nähe verfügbar sein. ○ Schmierung und Wartung dürfen nicht ausgeführt werden, wenn die Ausrüstung in Betrieb ist. 0558 012 634 - 5 - © ESAB AB 2016...
-
Seite 6: Feuergefahr
FEHLFUNKTION – Fordern Sie bei einer Fehlfunktion qualifizierte Hilfe an. Vor Installation oder Verwendung müssen Sie die Betriebsanleitung gelesen und verstanden haben. SCHÜTZEN SIE SICH UND ANDERE! VORSICHT! Dieses Produkt ist ausschließlich für das Lichtbogenschweißen vorgesehen. 0558 012 634 - 6 - © ESAB AB 2016... - Seite 7 Als für diese Ausrüstung zuständige Person müssen Sie Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet sämtliche erforderliche Schweißschutzvorrichtungen und Zubehörkomponenten. 0558 012 634 - 7 - © ESAB AB 2016...
-
Seite 8: Einführung
Gleichstrom mit Pluspolung der Elektrode (Direct Current Electrode Positive, DCEP) oder Gleichstrom mit Minuspolung der Elektrode (Direct Current Electrode Negative, DCEN) betrieben werden. MobileFeed 301 AVS ist mit zwei Anschlüssen, EURO und TWECO, erhältlich. Mit der Stromquelle der Warrior-Vorschubeinheit ist optional ein Spannungsfernregler erhältlich (erfordert ein Softwareupdate der Stromquelle). -
Seite 9: Technische Daten
3 TECHNISCHE DATEN TECHNISCHE DATEN HINWEIS! MobileFeed 301 AVS wird nicht zur Kurzschlussübertragung mithilfe von Konstantstromquellen empfohlen, da deren Kurzschlussstrom begrenzt ist. MobileFeed 301 AVS Drahtvorschubgeschwindigkeit 50 bis 750 Zoll/min (1,3 bis 19,0 m/min) Primäreingang (Leerlaufspannung oder Lichtbogenspannung) Nicht für die Verwendung... -
Seite 10: Installation
Hartdrähten mit 0,035 bis 0,045 Zoll (0,9 bis 1,2 mm) Durchmesser. Für Hart-, Weich- oder Fülldrähte mit anderen Durchmessern sind separate Antriebsrollen erhältlich. Weitere Informationen entnehmen Sie der Tabelle für Antriebsrollen und Führungsummantelungen im Kapitel „VERSCHLEISSTEILE“. 0558 012 634 - 10 - © ESAB AB 2016... -
Seite 11: Installation Der Antriebsrollen Und Führungsummantelungen
Befestigen Sie die Rändelschraube (3) wieder an der Antriebsrolle (4). Führen Sie den Draht ein, und befestigen Sie die Andruckwalzeneinheit (2). Installation des Schweißdrahts VORSICHT! Schalten Sie die Stromquelle und die Drahtvorschubeinheit aus. 0558 012 634 - 11 - © ESAB AB 2016... -
Seite 12: Einführen Des Schweißdrahts
Es darf kein Schlupf auftreten, aber auch kein zu hoher Druck auf den Draht einwirken. Schalten Sie die Stromquelle und die Drahtvorschubeinheit ein. Drücken Sie den Auslöser des Brenners, oder betätigen Sie den Jog-Schalter, um den Drahtvorschub durch den Brenner zu aktivieren. 0558 012 634 - 12 - © ESAB AB 2016... -
Seite 13: Einstellen Des Bremswiderstands
Stellen Sie sicher, dass die Leistung des gewählten Brenners dem zu verwendenden Schweißstrom entspricht und dass der Brenner die richtige Größe, die passende Verkleidung sowie die richtige Kontaktspitze und Führungsummantelung aufweist. 0558 012 634 - 13 - © ESAB AB 2016... -
Seite 14: Versorgungsanschlüsse
Versorgungsanschlüsse VORSICHT! Schalten Sie die Stromquelle und die Drahtvorschubeinheit aus. MobileFeed 301 AVS ist ohne Anpassungen für Gleichstrom mit Pluspolung der Elektrode (Direct Current Electrode Positive, DCEP) oder für Gleichstrom mit Minuspolung der Elektrode (Direct Current Electrode Negative, DCEN) geeignet. - Seite 15 Fließgeschwindigkeit ein, indem Sie den Auslöser des Brenners oder den Schalter für die Gasspülung betätigen. 10. Schalten Sie die Stromquelle und die Drahtvorschubeinheit stets aus, wenn diese nicht verwendet werden. 0558 012 634 - 15 - © ESAB AB 2016...
-
Seite 16: Betrieb
Sie besondere Vorsicht walten. WARNUNG! Beim Wechsel der Drahtspule besteht Quetschgefahr! Tragen Sie keine Schutzhandschuhe, wenn Sie den Schweißdraht zwischen die Vorschubwalzen führen. WARNUNG! Die Vorschubeinheit darf bei geöffnetem Gehäuse nicht betrieben werden. 0558 012 634 - 16 - © ESAB AB 2016... -
Seite 17: Anschlüsse Und Bedienelemente
Regler für die Drahtvorschubgeschwindigkeit die Lichtbogenspannung eingestellt. Durch Drehen des Reglers im Uhrzeigersinn wird die Lichtbogenspannung verringert und durch Drehen gegen den Uhrzeigersinn erhöht. Die tatsächliche Drahtvorschubgeschwindigkeit für die jeweilige Einstellung variiert mit der 0558 012 634 - 17 - © ESAB AB 2016... - Seite 18 Durch Betätigung des Netzschalters (0/I) auf der Vorderseite der Drahtvorschubeinheit starten Sie den Drahtvorschub, wenn die Vorschubeinheit mit der Stromquelle und dem Werkstück verbunden ist. Die Stromquelle muss bei aktiviertem Schütz eingeschaltet werden. 0558 012 634 - 18 - © ESAB AB 2016...
- Seite 19 Mit dem CC/CV-Schalter stellen Sie den CC- oder CV-Modus ein. Der CC-Modus wird für Konstantstromquellen, der CV-Modus für Stromquellen mit konstanter Spannung verwendet. Der gewählte Modus wirkt sich zudem wie nachfolgend gezeigt auf die Funktionen der Drahtvorschubeinheit aus: 0558 012 634 - 19 - © ESAB AB 2016...
-
Seite 20: Betriebsabläufe
Mit der Einstellung (1) erfolgt die Anzeige in Zoll/min. Mit der Einstellung (2) erfolgt die Anzeige in m/min. Betriebsabläufe 5.3.1 Sicherheitsvorkehrungen für den Betrieb Achten Sie darauf, dass alle Belüftungs-, Feuerschutz- und sonstigen Sicherheitsvorschriften für Lichtbogenschweißen gemäß dem Abschnitt „SICHERHEITSVORKEHRUNGEN“ erfüllt sind. 0558 012 634 - 20 - © ESAB AB 2016... - Seite 21 Berühren Sie den Draht nicht, da es ansonsten zu einem tödlichen elektrischen Schlag kommen kann. Der Schweißdraht darf außer beim Schweißen selbst keine geerdeten Metalloberflächen berühren, da hierdurch ein Lichtbogen entsteht. Halten Sie Abstand zu den Vorschubrollen und Antriebszahnrädern. 0558 012 634 - 21 - © ESAB AB 2016...
-
Seite 22: Einstellen Eines Schweißvorgangs
290 A 330 A 0,052 Zoll 25 V 30 V 155 A 300 A 1/16 Zoll 27 V 30 V 33 V 33 V 190 A 300 A 365 A 410 A 0558 012 634 - 22 - © ESAB AB 2016... -
Seite 23: Mobilefeed 301 Mit Cc-Stromquellen
Stellen Sie auf dem Bedienfeld der Stromquelle mit dem entsprechenden Regler die Stromstärke ein. Stellen Sie an der Drahtvorschubeinheit die Lichtbogenspannung mit dem Spannungsregler ein. Richten Sie sich dabei nach den Angaben in der Schweißdatentabelle. 0558 012 634 - 23 - © ESAB AB 2016... -
Seite 24: Mobilefeed 301 Mit Cv-Stromquellen
Lassen Sie den Auslöser des Brenners los, um den Lichtbogen zu unterbrechen. Wenn Sie die Ausrüstung unbeaufsichtigt lassen, schalten Sie stets jegliche Stromzufuhr zur Ausrüstung sowie die Schutzgasversorgung an der Quelle aus. 0558 012 634 - 24 - © ESAB AB 2016... -
Seite 25: Wartung
Bei Verwendung von Weichdraht kann Metall von der Drahtoberfläche an den Antriebsrollen haften bleiben. Ablagerungen auf den Rollen können den Draht beschädigen und zu unerwünschter Reibung und fehlerhaftem Vorschub führen. 0558 012 634 - 25 - © ESAB AB 2016... -
Seite 26: Austausch Des Magnetventils
Führen Sie keinerlei Reparaturen an der Ausrüstung durch, sofern Sie dafür nicht vollständig gemäß den Angaben im Wartungsabschnitt qualifiziert sind. Stellen Sie sicher, dass die Stromversorgung auf „Suitcase“ oder „MIG“ eingestellt ist, damit die MobileFeed-Vorschubeinheit funktioniert. 0558 012 634 - 26 - © ESAB AB 2016... -
Seite 27: Ersatzteilbestellung
Reparaturarbeiten müssen die ausführenden Personen sicherstellen, dass das Produkt weiterhin den Vorgaben der oben genannten Standards entspricht. Ersatzteile können über den nächstgelegenen ESAB-Händler bestellt werden, siehe Rückseite dieses Dokuments. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. -
Seite 28: Schaltplan
SCHALTPLAN SCHALTPLAN 0558 012 634 - 28 - © ESAB AB 2016... -
Seite 29: Verschleissteile Ce-Produkte
0558 001 758 + Use flat, plain pressure roll(s), Numbers in paranthesis (X) in column PN 23612368, supplied with wire feeder. headings in tables above, denote item numbers in illustration below. 0558 012 634 - 29 - © ESAB AB 2016... - Seite 30 Knurled screw 0558 101 396 Pressure device w/Scale 5 Stk./Pkt. 0558 101 398 Locating pin, 2.5 × 12 pressure device 0558 101 397 Screw (center) guide 0558 003 542 Main gear drive 0558 012 634 - 30 - © ESAB AB 2016...
- Seite 31 VERSCHLEISSTEILE CE-PRODUKTE 0558 012 634 - 31 - © ESAB AB 2016...
-
Seite 32: Bestellnummern
Ordering Number Denomination Notes 0558 102 207 MobileFeed 301 AVS 0558 102 222 MobileFeed 301 AVS w/remote CE, Remote voltage control works with Warrior PS only. Technical documentation is available on the Internet at: www.esab.com. 0558 012 634 - 32 -... -
Seite 33: Zubehör
ZUBEHÖR Each MobileFeed wire feeder has 3 remote control cable lengths that can be used with ESAB Warrior series power sources. Requires remote option in feeder. 0558 102 197 Cable Remote MF201/301, 7.5 m 0558 102 198 Cable Remote MF201/301, 15 m 0558 102 199 Cable Remote MF201/301, 30 m 0160 361 881 OKC50 Connectors 2 in (50 mm²),... - Seite 34 ESAB subsidiaries and representative offices Europe THE NETHERLANDS North and South America SOUTH KOREA ESAB Nederland B.V. ESAB SeAH Corporation AUSTRIA Amersfoort ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +31 33 422 35 55 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +31 33 422 35 44...
