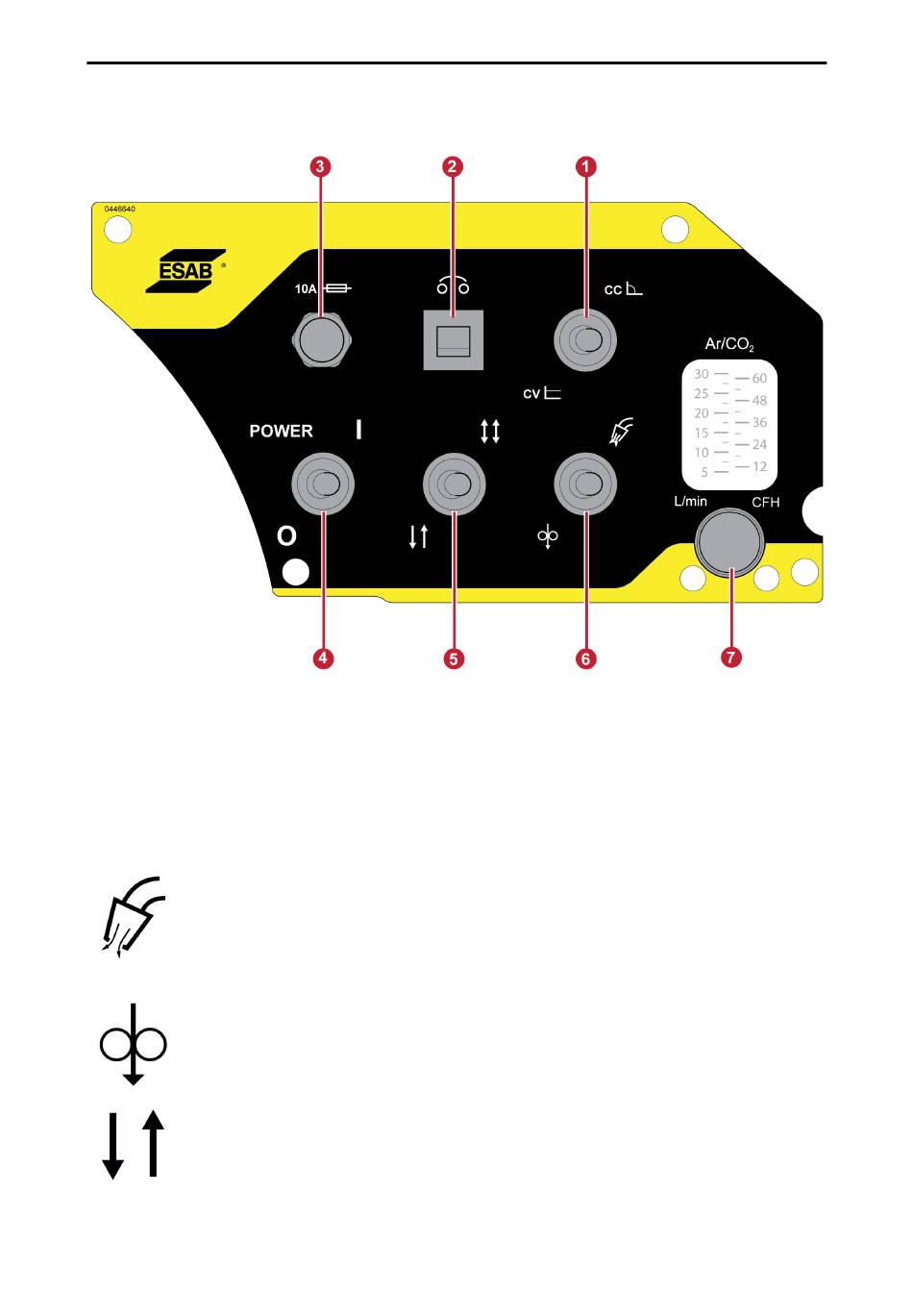

6 BEDIENKONSOLE
6.2
Interne Bedienkonsole
1. CC/CV-Schalter
2. Trennschalter
3. Hauptsicherung, 10 A
4. Netzschalter
6.3
Funktionserklärung
Gasspülung
Die Gasspülung wird beim Messen des Gasflusses verwendet oder wenn vor dem
Schweißstart Luft oder Feuchtigkeit aus den Gasschläuchen gespült werden soll. Eine
Gasspülung findet so lange statt, wie die Taste gedrückt wird. Bei einer Gasspülung sind
weder Spannung noch Drahtvorschub aktiv.
Draht einfädeln
Das Anschleichen wird verwendet, wenn ein Drahtvorschub ohne das Anliegen von
Schweißspannung erfolgen soll. Ein Drahtvorschub findet so lange statt, wie die Taste
gedrückt wird.
2-Takt
Beim 2-Takt-Schweißen startet die Gasvorströmung, wenn der Auslöser am
Schweißbrenner betätigt wird. Danach startet der Schweißvorgang. Durch Loslassen
des Auslösers hält der Schweißvorgang komplett an und die Gasnachströmung setzt
ein.
0446 679 101
5. Wahlschalter für 2-Takt- oder 4-Takt
6. Schalter für Gasspülung/Anschleichen
7. Knopf zum Einstellen der Gasdurchflussrate
(optional)
- 27 -
© ESAB AB 2022
