5 BETRIEB
5
BETRIEB
Allgemeine Sicherheitshinweise für den Umgang mit der Ausrüstung werden im Kapitel
"SICHERHEIT" in diesem Dokument aufgeführt. Lesen Sie dieses Kapitel, bevor Sie mit der
Ausrüstung arbeiten!
HINWEIS!
Verwenden Sie beim Transport der Ausrüstung den dafür vorgesehenen Griff. Ziehen Sie
niemals an den Kabeln.
WARNUNG!
Stromschlag! Werkstück oder Schweißkopf dürfen während des Betriebs nicht berührt werden!

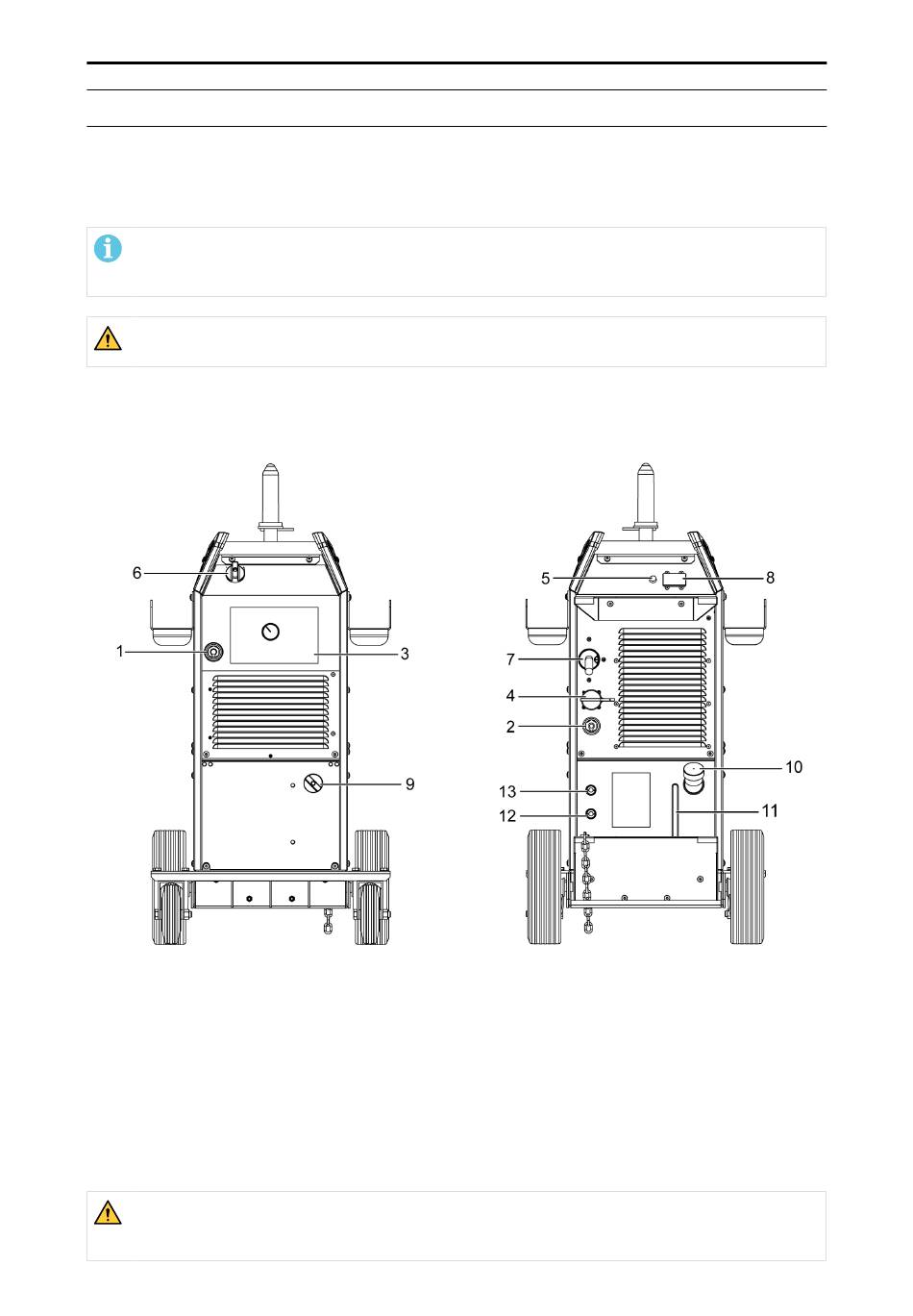

5.1
Anschlüsse und Bedienelemente
1 Anschluss (+): MIG/MAG: Schweißkabel, MMA:
Schweißkabel oder Massekabel
2 Anschluss (-): MIG/MAG: Massekabel, MMA:
Massekabel oder Schweißkabel
3 LED-Anzeige, Überhitzung
4 Anschluss der Drahtvorschubeinheit
5 Sicherung für die Eingangsversorgung des
Gasreglers
6 Netzschalter, EIN/AUS
7 Netzkabeleinlass
WARNUNG!
Verwenden Sie keinen Gleichstrom im MIG-Modus. Wenden Sie sich bei Bedarf an den
autorisierten ESAB-Kundendienst vor Ort.
0446 455 201
8 24-V-AC-Netzsteckdose für Gasregler
9 Netzschalter des Kühlgeräts, EIN/AUS
10 Kühlmittelbefüllung
11 Min./Max. Kühlmittelmenge
12 ROTER Anschluss für Kühlmittel (Rücklauf)
zum Kühlaggregat
13 BLAUER Anschluss für Kühlmittel vom
Kühlaggregat
- 16 -
© ESAB AB 2022
