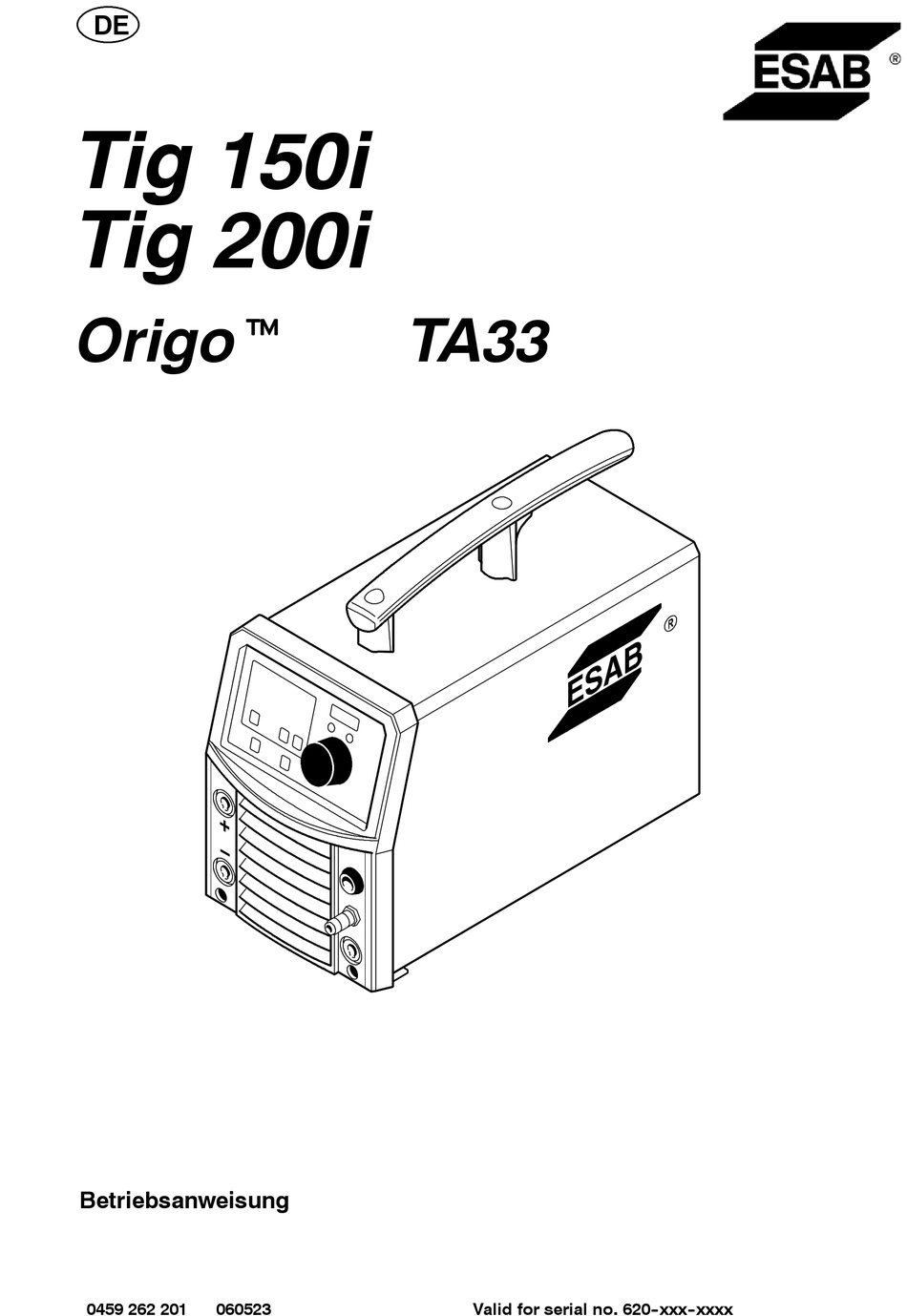

- Seite 1 Tig 150i Tig 200i Origot TA33 Betriebsanweisung 0459 262 201 060523 Valid for serial no. 620- -xxx- -xxxx...
-
Seite 2: Inhaltsverzeichnis
1 RICHTLINIEN ............2 SICHERHEIT . -
Seite 3: Richtlinien
ZULASSUNGSNACHWEIS ESAB AB, Welding Equipment, SE--695 81 Laxå, Schweden, bestätigt hiermit in Eigenverantwortung, daß die Schweißstromquelle Tig 150i / Tig 200i ab Seriennummer 620 dem Standard IEC/EN 60974--1 /--3 gemäß den Bedingungen der Direktive (73/23/EEG) mit Zusatz (93/68/EEG) und dem Standard IEC/EN 60974--10 gemäß... - Seite 4 BEI STÖRUNGEN - - Nur Fachpersonal mit der Behebung von Störungen beauftragen. LESEN SIE DIE BETRIEBSANWEISUNG VOR DER INSTALLATION UND INBETRIEBNAHME DURCH. SCHÜTZEN SIE SICH SELBST UND ANDERE! Die notwendige Schweißschutzausrüstung und weiteres Zubehör wird von ESAB zur Verfügung gestellt. WARNUNG! Lesen Sie die Betriebsanweisung vor der Installation und inbetriebnahme durch.
-
Seite 5: Einführung

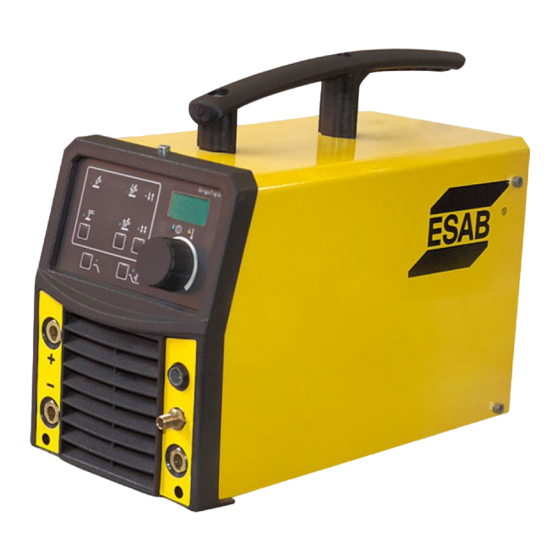

Ein Ignorieren dieser EU Direktive kann zu potentiellen Auswirkungen auf die Umwelt und ihrer Gesundheit führen! EINFÜHRUNG Tig 150i/Tig 200i ist eine Schweißstromquelle für das Schweißen mit umhüllten Elektroden (MMA--Schweißen) und für das WIG--Schweißen. Ausstattung Tig 150i/Tig 200i wird mit einem Netzkabel und einer Betriebsanweisung geliefert. -
Seite 6: Parametereinstellung
”Down--Slope”--Zeit 0--10 s 0,1 s 1,0 s Gasnachströmung 0--25 s 0,1 s 2,0 s Strom WIG Tig 150i 3 -- 150 A 100 A Strom WIG Tig 200i 3 -- 200 A 100 A Strom MMA Tig 150i 3 -- 150 A... -
Seite 7: Netzanschluss
Sie sich beim Netzkabelquerschnitt nach den nationalen bzw. regionalen Vorschriften. Nehmen Sie eine Schutzerdung gemäß den geltenden Bestimmungen vor. 5.3.1 Empfohlene Werte für Sicherungsgröße und Kabelquerschnitt Tig 150i Tig 200i Netzspannung 230 V ¦10 %, 1--phase 230 V ¦10 %, 1--fas... -
Seite 8: Betrieb
BETRIEB Allgemeine Sicherheitsvorschriften für die Handhabung dieser Ausrüstung fin- den Sie auf Seite 3. Die Vorschriften vor Anwendung der Ausrüstung bitte le- sen! Anschlüsse und Bedienelemente Kontrollieren Sie, dass die Schweißstromquelle mit der korrekten Netzspannung angeschlossen und eine angemessene Sicherungsgröße verwendet wird. Netzstromschalter Anschluss WIG--Brenner ( --) Gasnippel (Anschluss der Gasflasche) -
Seite 9: Bedienkonsole Ta33
Bedienkonsole TA33 Beim Einschalten testet das Gerät die LEDs und Displaysegmente. Anschließend werden Maschinentyp und Programmversion angezeigt. LED (grün) Netzspannung Datenanzeige LED (gelb) Überhitzung Drehknopf für Dateneinstellung Erhöhen (+) oder verringern (- -), Auswahl per Funktionstasten 6.2.1 Funktionssymbole an der Bedienkonsole (E- - G) WIG HF 2- -Takt Lift- -Arct... -
Seite 10: Schweissen
SCHWEISSEN WIG- -Schweißen Beim WIG--Schweißen ist das Rückleiterkabel mit (+) und der Schweißbrenner mit (--) am WIG--Brenner zu verbinden. Bei umgekehrtem Anschluss schmilzt die Wolframelektrode. 7.1.1 2- - Takt Gasvorströmung Up-- Down--Slope Gasnach-- Slope strömung Funktionen bei 2- -Takt- -Bedienung des Brennerkontakts Im 2- -Takt- - Modus startet eine eventuelle Gasvorströmung, wenn der Kontakt des WIG--Brenners betätigt (1) und der Lichtbogen entzündet wird. - Seite 11 7.1.3 Bei der Hochfrequenzzündung wird der Lichtbogen von einem überspringenden Funken gezündet, während sich die Elektrode in einem bestimmten Abstand zum Werkstück befindet. 7.1.4 Lift- - Arct Bei der ”Lift--Arc”--Zündung wird der Lichtbogen gezündet, indem ein Kontakt zwischen Elektrode und Werkstück hergestellt und die Elektrode anschließend wieder angehoben wird.
-
Seite 12: Mma--Schweißen
Tig 150i/Tig 200i arbeitet mit Gleichstrom und schweißt die meisten Metalle in unle- giertem und legiertem Stahl, Edelstahl und Gusseisen. Mit Tig 150i können die meisten umhüllten Elektroden von ∅ 1,6 bis ∅ 3,25 geschweißt werden. Mit Tig 200i können die meisten umhüllten Elektroden von ∅ 1,6 bis ∅ 4,0 geschweißt werden. -
Seite 13: Fehlersuche
übergeben. ERSATZTEILBESTELLUNG Tig 150i/Tig 200i ist lt. dem internationalen und europäische Standards IEC/EN 60974- -1, 60974- -3 und EN 60974- -10 konstruiert und überprüft. Es liegt in der Verant- wortung der Abteilung, die Service- - und Reparaturarbeiten ausführt, sich zu vergewis- sern, daß... -
Seite 14: Schaltplan
Schaltplan - - 14 - - Tig150i... - Seite 15 - - 15 - - Tig150i...
-
Seite 16: Schaltplan
Schaltplan - - 16 - - Tig200i... - Seite 17 - - 17 - - Tig200i...
-
Seite 18: Bestellnummer
Tig 150i, Tig 200i Bestellnummer Ordering no. Denomination Type Notes 0459 200 881 Welding power source OrigotTig 150i, TA33 for 230 V mains voltage 0459 200 887 Welding power source OrigotTig 150I, TA33 for 230 V Australian version mains voltage... -
Seite 19: Zubehör
Tig 150i, Tig 200i Zubehör MMA welding and return cable kit (”crocodile” type holder) ....0349 501 078 MMA welding and return cable kit (”screwe” type holder) . - Seite 20 ESAB subsidiaries and representative offices Europe Asia/Pacific Representative offices NORWAY AS ESAB AUSTRIA BULGARIA CHINA Larvik ESAB Ges.m.b.H ESAB Representative Office Shanghai ESAB A/P Tel: +47 33 12 10 00 Vienna- -Liesing Sofia Shanghai Fax: +47 33 11 52 03...
