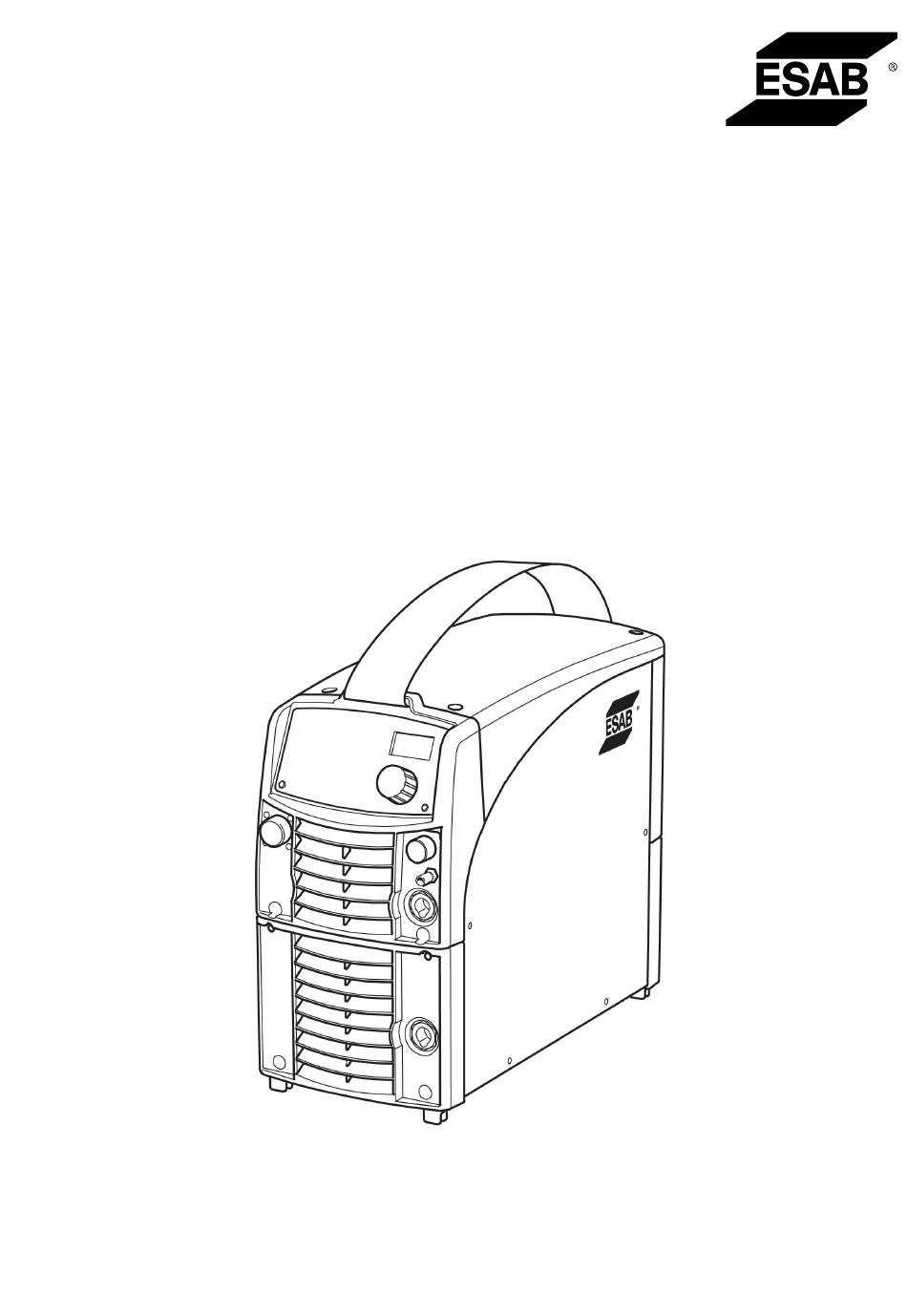

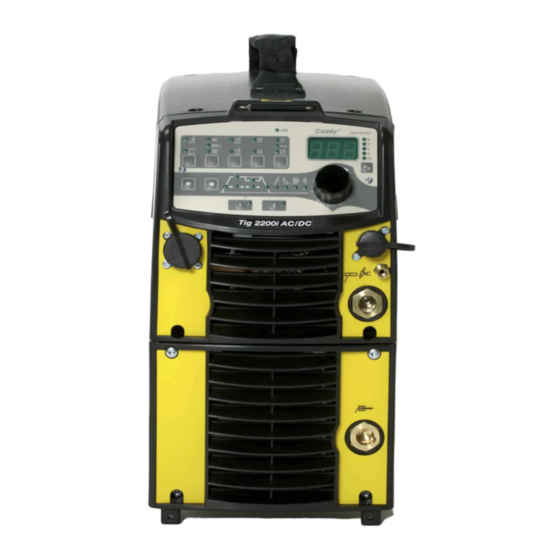

- Seite 1 Caddy® Tig 2200i AC/DC Betriebsanleitung Valid for: serial no. 711-, 747-xxx-xxxx 0460 225 301 DE 20180920...
-
Seite 3: Inhaltsverzeichnis
Symbolerklärung ..................Anschluss des Kühlaggregats .............. Einschalten der Netzspannung ............. WARTUNG ....................Kontrolle und Reinigung................ FEHLERBEHEBUNG .................. ERSATZTEILBESTELLUNG ............... MONTAGEANLEITUNG ..................19 SCHALTPLAN ..................... BESTELLNUMMERN ..................22 ZUBEHÖR......................Änderungen ohne vorherige Ankündigung vorbehalten. 0460 225 301 © ESAB AB 2018... -
Seite 4: Sicherheit
Sie alle Kennzeichnungen, die Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. - Seite 5 Wenden Sie Ihr Gesicht vom Schweißrauch ab. • Verwenden Sie eine Belüftungseinrichtung, eine Absaugeinrichtung am Lichtbogen oder beides, um Dämpfe und Gase aus Ihrem Atembereich und dem allgemeinen Bereich zu entfernen. 0460 225 301 - 5 - © ESAB AB 2018...
- Seite 6 Stromversorgung über das öffentliche Niederspannungsnetz erfolgt. Aufgrund von Leitungs- und Emissionsstöreinflüssen können in diesen Umgebungen potenzielle Probleme auftreten, wenn es um die Gewährleistung der elektromagnetischen Verträglichkeit von Ausrüstung der Klasse A geht. 0460 225 301 - 6 - © ESAB AB 2018...
- Seite 7 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0460 225 301 - 7 -...
-
Seite 8: Einführung
Tig 2200i AC/DC ist eine Schweißstromquelle für das WIG-Schweißen und Schweißvorgänge mit umhüllten Elektroden (MMA-Schweißen). Sie kann mit Wechselstrom (WS/AC) oder Gleichstrom (GS/DC) betrieben werden. Das ESAB-Produktzubehör wird im Kapitel „ZUBEHÖR“ in dieser Betriebsanweisung aufgeführt. Ausrüstung Die Stromquelle wird mit einem 5 m langen Rückleiterkabel, einem 3 m langen Netzkabel, Tragegurt, Kabelhalterung und Schultergurt sowie einer Betriebsanweisung für Stromquelle... -
Seite 9: Technische Daten
Abmessungen L × B × H 418 × 188 × 345 mm (16,46 × 7,40 × 13,58 Zoll) Abmessungen L × B × H mit Kühler 418 × 188 × 496 mm (16,46 × 7,40 × 19,53 Zoll) Gewicht 15,7 kg (34,61 lbs) Gewicht mit Kühler 22,1 kg (48,72 lbs) Isolationsklasse Transformator 0460 225 301 - 9 - © ESAB AB 2018... - Seite 10 Mit IP23 gekennzeichnete Ausrüstung ist für den Einsatz im Innen- und Außenbereich vorgesehen. Anwendungsklasse Das Symbol zeigt an, dass die Stromquelle für den Einsatz in Bereichen mit erhöhtem elektrischem Gefahrengrad ausgelegt ist. 0460 225 301 - 10 - © ESAB AB 2018...
-
Seite 11: Installation
Stellen Sie sicher, dass die Schweißstromquelle an der korrekten Netzspannungsversorgung angeschlossen ist und durch eine passende Sicherungsgröße geschützt wird. Es muss ein Schutzerdungsanschluss gemäß den geltenden Bestimmungen hergestellt werden. Leistungsschild mit Daten für den Stromversorgungsanschluss 0460 225 301 - 11 - © ESAB AB 2018... - Seite 12 Kleinschalter Typ C 16 A HINWEIS! Die oben aufgeführten Netzkabelquerschnitte und Sicherungsgrößen entsprechen den schwedischen Bestimmungen. Stromversorgungskabel müssen in anderen Regionen für die Anwendung geeignet sein und den örtlichen und nationalen Vorschriften entsprechen. 0460 225 301 - 12 - © ESAB AB 2018...
-
Seite 13: Betrieb
Anschlüsse und Bedienelemente Anschluss für Fernbedienung Anschluss für Rückleiterkabel Bedienkonsole (siehe separate Netzstromschalter Betriebsanweisung) Anschluss für Brenner Netzkabel Anschluss für Gas zum Brenner Anschluss für Schutzgas Anschluss für Schweißkabel oder Brenner 0460 225 301 - 13 - © ESAB AB 2018... -
Seite 14: Symbolerklärung
Kühlmittel aufgefüllt werden. Einschalten der Netzspannung Um die Netzspannung einzuschalten, bringen Sie den Netzschalter in die Stellung "1". Um die Netzspannung zu trennen, bringen Sie den Netzschalter in die Stellung "0". 0460 225 301 - 14 - © ESAB AB 2018... - Seite 15 5 BETRIEB Sowohl bei einer Spannungsunterbrechung als auch beim normalen Ausschalten werden die Schweißdaten gespeichert und beim nächsten Start der Stromquelle reaktiviert. 0460 225 301 - 15 - © ESAB AB 2018...
-
Seite 16: Wartung
Verstopfte Lufteinlässe und Auslässe führen anderenfalls zur Überhitzung. Schweißbrenner • Verschleißteile am Schweißbrenner sind regelmäßig zu reinigen und zu wechseln, um einen zuverlässigen Drahtvorschub zu gewährleisten. Blasen Sie die Drahtführung regelmäßig sauber und reinigen Sie die Kontaktspitze. 0460 225 301 - 16 - © ESAB AB 2018... -
Seite 17: Fehlerbehebung
Prüfen Sie, ob Schweißstrom- und Rückleiterkabel Schweißleistung. korrekt angeschlossen sind. • Vergewissern Sie sich, dass der korrekte Stromwert eingestellt ist. • Vergewissern Sie sich, dass die korrekten Elektroden verwendet werden. • Überprüfen Sie den Gasfluss. 0460 225 301 - 17 - © ESAB AB 2018... -
Seite 18: Ersatzteilbestellung
Produkt auch weiterhin den genannten Standards entspricht. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe esab.com. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. -
Seite 19: Montageanleitung
MONTAGEANLEITUNG MONTAGEANLEITUNG 0460 225 301 - 19 - © ESAB AB 2018... -
Seite 20: Schaltplan
SCHALTPLAN SCHALTPLAN 0460 225 301 - 20 - © ESAB AB 2018... - Seite 21 SCHALTPLAN 0460 225 301 - 21 - © ESAB AB 2018...
-
Seite 22: Bestellnummern
Welding power source, Tig 2200i AC/DC 0460 226 Instruction manual Control panel, Caddy® TA33 AC/DC 0460 227 Instruction manual Control panel, Caddy® TA34 AC/DC Die Bedienungsanleitung sowie eine Ersatzteilliste finden Sie im Internet unter: www.esab.com 0460 225 301 - 22 - © ESAB AB 2018... -
Seite 23: Zubehör
Remote cable CAN 4 pole - 12 pole 0459 544 880 0459 554 881 10 m 0459 554 882 15 m 0459 554 883 25 m 0459 554 884 0.25 m 0460 225 301 - 23 - © ESAB AB 2018... - Seite 24 0700 300 552 Tig torch TXH 201 4 m 0700 300 561 Tig torch TXH 251w 4 m 0460 315 880 Foot pedal TI Foot CAN 0460 144 880 Cooling unit CoolMini 0460 225 301 - 24 - © ESAB AB 2018...
- Seite 25 ZUBEHÖR 0460 225 301 - 25 - © ESAB AB 2018...
- Seite 26 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
