D C E

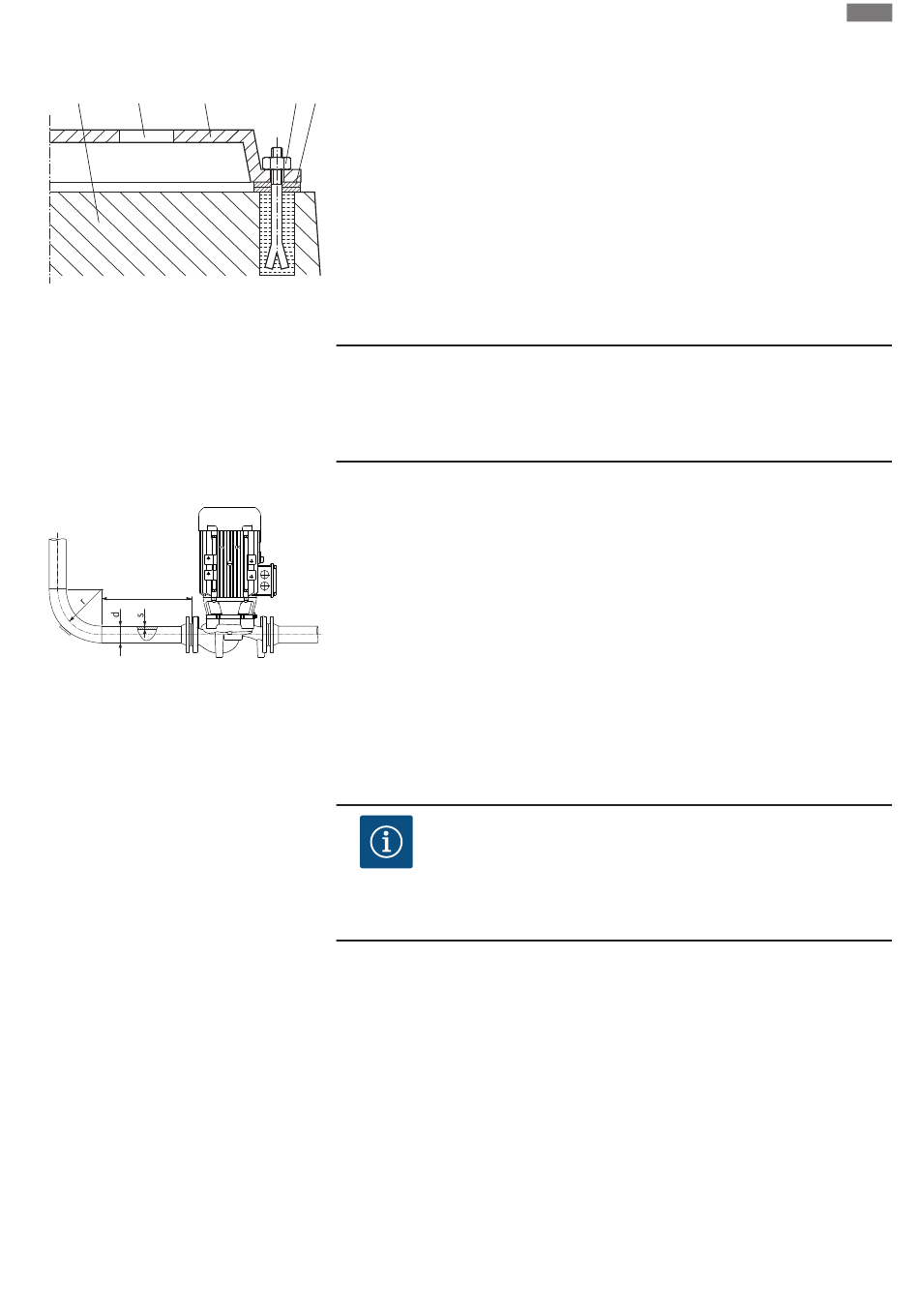

Fig. 12: Beispiel für eine Fundamentver-
schraubung
Anschluss der Rohrleitungen
r ≈ 2,5 * (d-2s)
5 x DN
Fig. 13: Beruhigungsstrecke vor und nach der
Pumpe
Endkontrolle
Einbau- und Betriebsanleitung • Wilo-Atmos GIGA-I/-D/-B • Ed.01/2023-06
Beispiel für eine Fundamentverschraubung
• Komplettes Aggregat beim Aufstellen auf dem Fundament mit Hilfe der Wasserwaage (an
A B Welle/Druckstutzen) ausrichten.
• Unterlegbleche (B) immer links und rechts in unmittelbarer Nähe des Befestigungsmateri-
als (z.B. Steinschrauben (A)) zwischen Grundplatte (E) und Fundament (D) anbringen.
• Befestigungsmaterial gleichmäßig und fest anziehen.
• Bei Abständen > 0,75 m, die Grundplatte mittig zwischen den Befestigungselementen un-
terstützen.
VORSICHT
Gefahr der Beschädigung durch unsachgemäße Handhabung!
Die Pumpe darf niemals als Festpunkt für die Rohrleitung verwendet wer-
den.
• Der vorhandene NPSH-Wert der Anlage muss immer größer als der erforderliche NPSH-
Wert der Pumpe sein.
• Die vom Rohrleitungssystem auf die Pumpenflansche ausgeübten Kräfte und Momente
(z.B. durch Verwindung, Wärmeausdehnung) dürfen die zulässigen Kräfte und Momente
nicht übersteigen.
• Rohrleitungen und Pumpe frei von mechanischen Spannungen montieren.
• Rohrleitungen so befestigen, dass die Pumpe nicht das Gewicht der Rohre trägt.
• Saugleitung so kurz wie möglich halten. Saugleitung zur Pumpe stetig steigend, bei Zulauf
fallend verlegen. Mögliche Lufteinschlüsse vermeiden.
• Wenn ein Schmutzfänger in der Saugleitung erforderlich ist, muss sein freier Querschnitt
dem 3-4-fachen Querschnitt der Rohrleitung entsprechen.
• Bei kurzen Rohrleitungen müssen die Nennweiten mindestens denen der Pumpenan-
schlüsse entsprechen. Bei langen Rohrleitungen die wirtschaftlichste Nennweite jeweils
ermitteln.
• Um höhere Druckverluste zu vermeiden, Übergangsstücke auf größere Nennweiten mit
einem Erweiterungswinkel von ca. 8° ausführen.
HINWEIS
Strömungskavitation vermeiden!
• Vor und hinter der Pumpe eine Beruhigungsstrecke in Form einer gera-
den Rohrleitung vorsehen. Die Länge der Beruhigungsstrecke muss
mindestens die 5-fache Nennweite des Pumpenflansches betragen.
• Flanschabdeckungen an Saug- und Druckstutzen der Pumpe vor dem Anbringen der
Rohrleitung entfernen.
Ausrichtung des Aggregats nochmals gemäß Kapitel „Installation" prüfen.
• Fundamentschrauben falls notwendig nachziehen.
• Alle Anschlüsse auf Richtigkeit und Funktion prüfen.
• Kupplung/Welle muss sich von Hand durchdrehen lassen.
Lässt sich die Kupplung/Welle nicht drehen:
• Kupplung lösen und gleichmäßig mit dem vorgeschriebenen Drehmoment neu anziehen.
Falls diese Maßnahme keinen Erfolg hat:
• Motor demontieren (siehe Kapitel „Motor wechseln").
• Motorzentrierung und -Flansch reinigen.
• Motor neu montieren.
