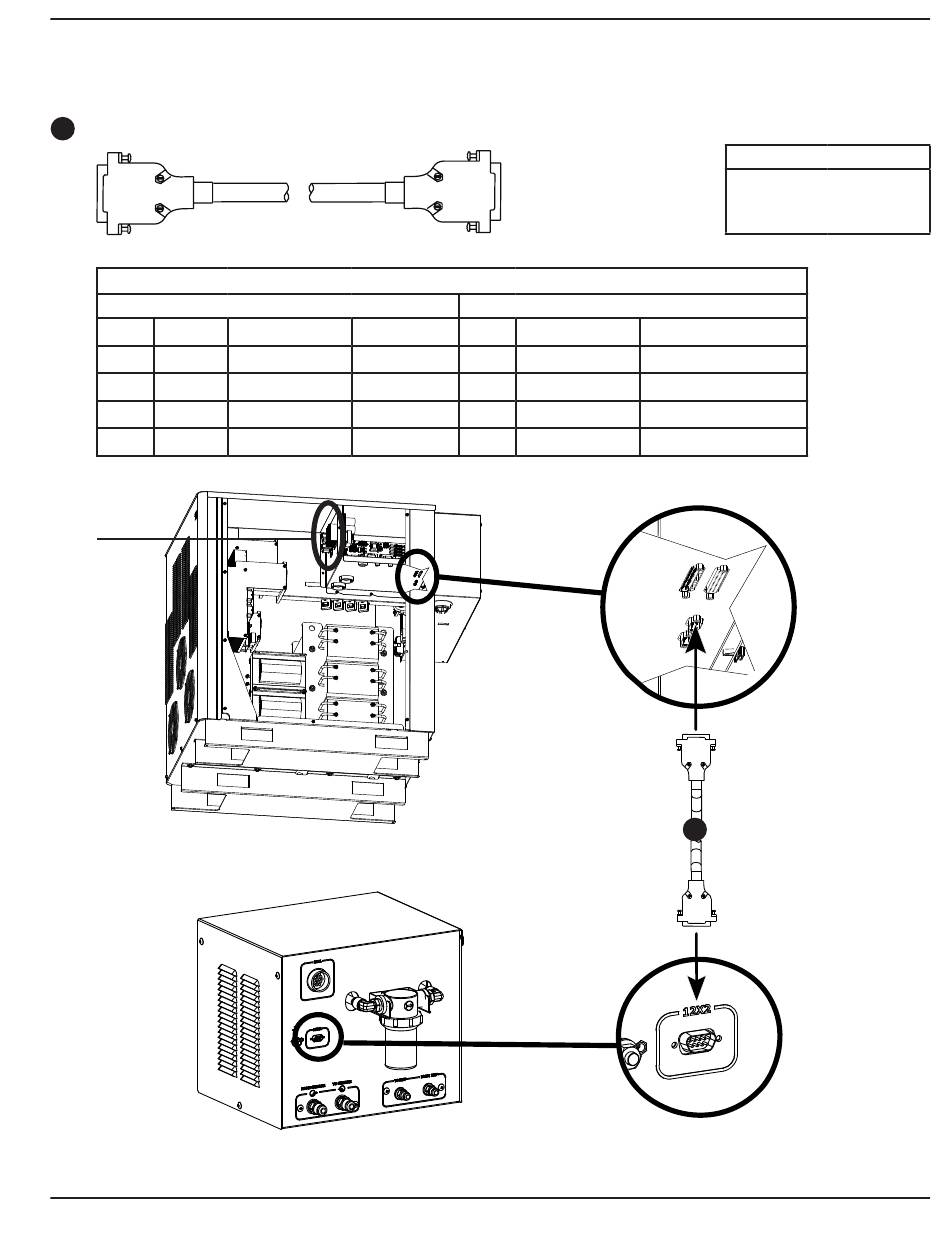

Sekundäre Stromquelle zu Kühlerschnittstellenkonsole
Kühlerschnittstellen-Kommunikationskabel
9
Liste der Kabelsignale – sekundäre Stromquelle zu Kühlerschnittstelle (9-polige DSUB-Steckverbinder)
Stromquellenseite
Stift-Nr. Drahtfarbe
2 Schwarz
3 Schwarz
7 Rot
9 Rot
Siehe
Anmerkung
unten
Anmerkung: Die Spule an der Karte des Pumpenmotorantriebs kann während des Betriebs ein Geräusch machen,
HPR800XD Manual Gas – 806491
Eingang/Ausgang Beschreibung
Eingang/Ausgang CAN L
Eingang CAN Masse
Eingang/Ausgang CAN H
Ausgang Nicht verwendet
das wie „Summen", „Singen" oder „Klicken" klingen kann. Dies ist normal und kann ignoriert werden.
Seite mit Buchsen zu
Kühlerschnittstelle
Kühlerschnittstellenseite
Stift-Nr. Eingang/Ausgang Funktion
2 Eingang/Ausgang CAN-Kommunikation
3 Ausgang
7 Eingang/Ausgang CAN-Kommunikation
9 Ausgang
INSTALLATION
Teile-Nr.
123844
123784
123839
Stromversorgungsmasse
Nicht verwendet
9
Länge
1,5 m
3 m
4,5 m
3-29
