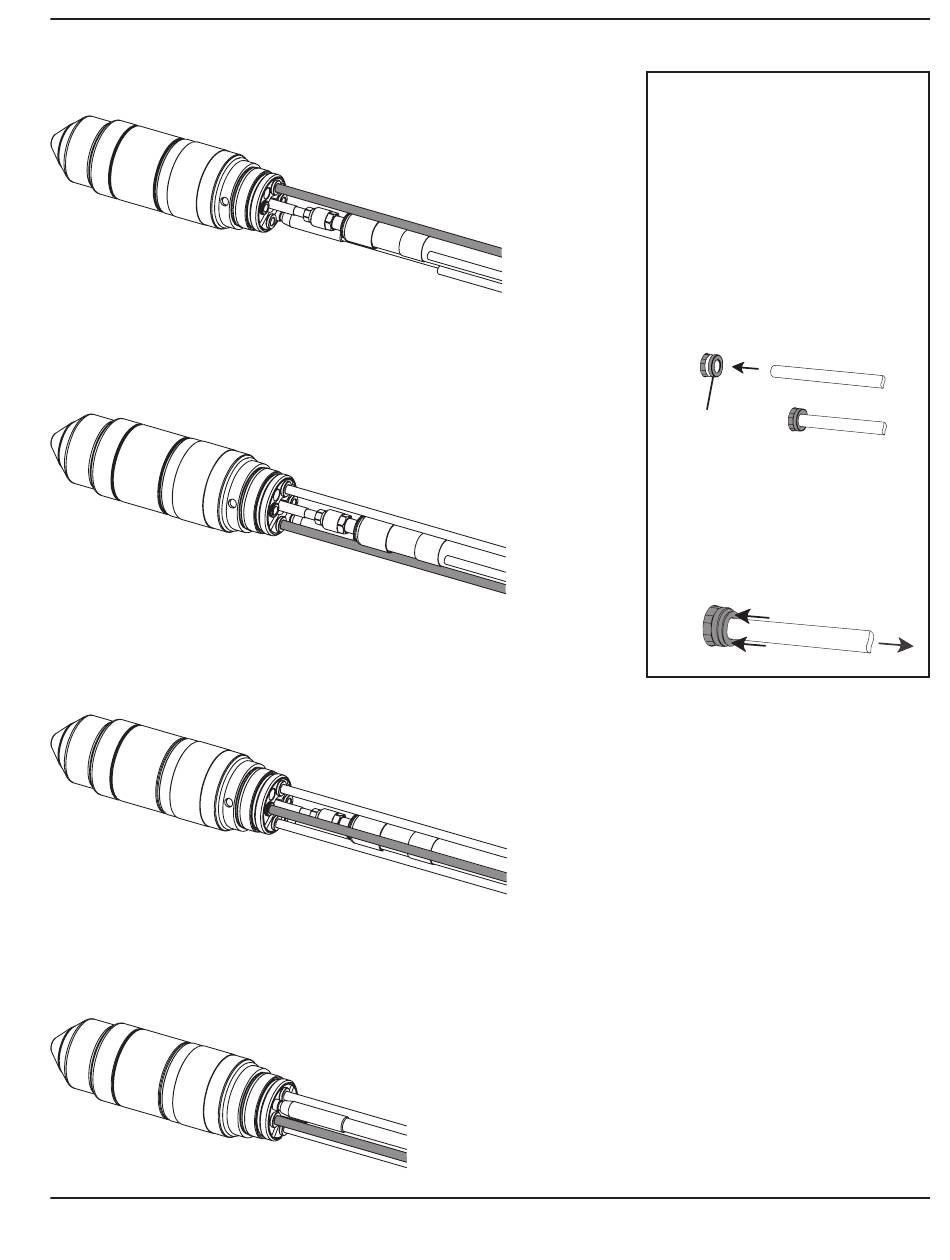

7. Plasmagas-Entlüftungsschlauch (weiß) anschließen.
8. Kühlmittel-Versorgungsschlauch (grün) anschließen.
9. Plasmagasschlauch (schwarz) anschließen.
10. Sekundärgasschlauch (blau) anschließen.
HPR800XD Manual Gas – 806491
INSTALLATION
Anmerkung: Die Anschlüsse in den
Schritten 7–10 sind
Einschubanschlüsse.
Schlauchverbindung
in den entsprechenden
Anschluss (13 mm)
drücken, bis sie
einrastet, um eine
Verbindung herzu-
stellen.
Anschlussmuffe
Um eine Verbindung
zu trennen, Anschlussmuffe
in Richtung Brenner drücken
und die Schlauchverbindung
vom Brenner wegziehen.
3-49
