INSTALLATION

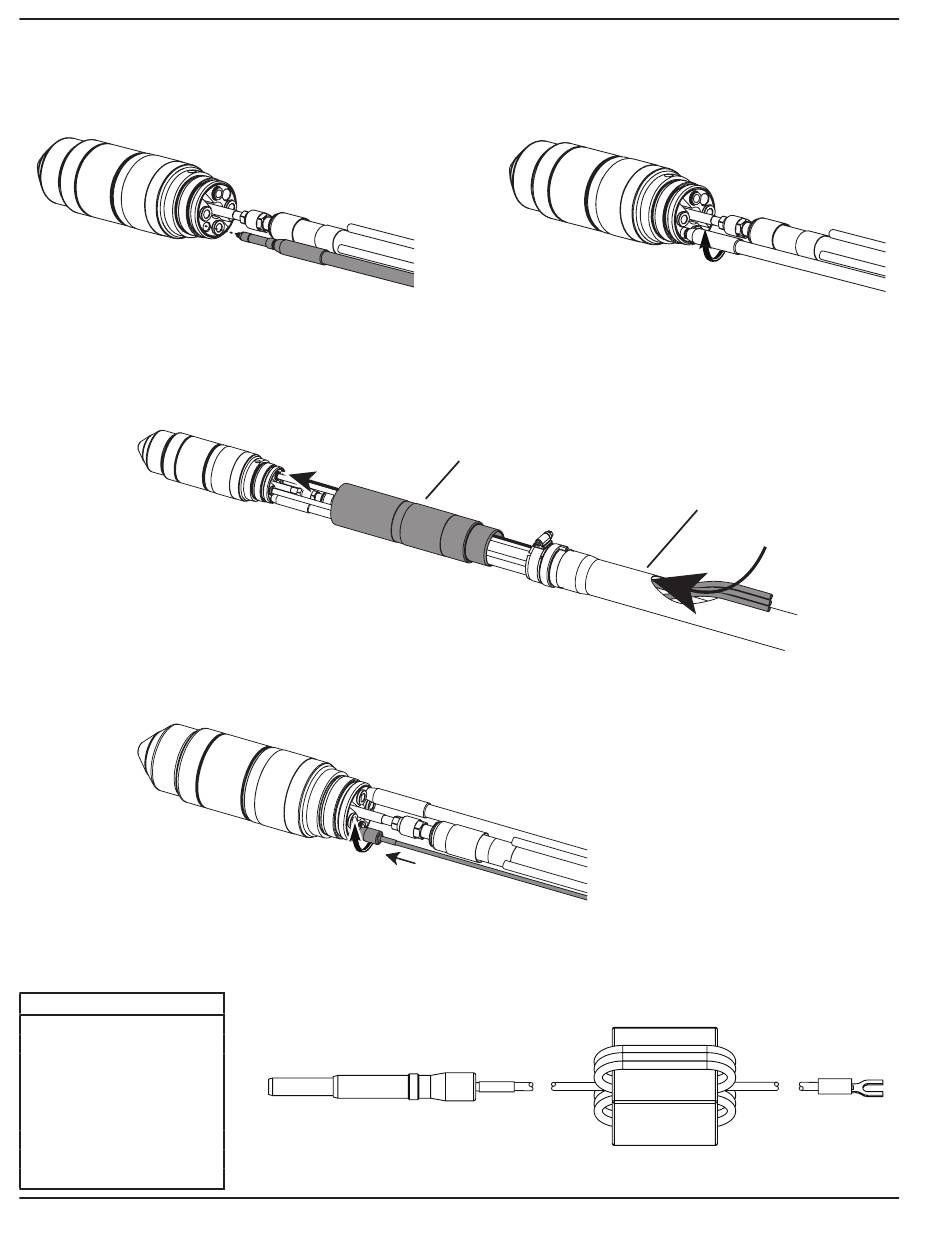

5. Pilotlichtbogenleitung (gelb) anschließen. Den Stecker in die Brennersteckdose setzen und mit der Hand festziehen.
6. Das optionale ohmsche Kontaktkabel anschließen.
6a. Das ohmsche Kontaktkabel durch die Öffnung in der geflochtenen Ummantelung und den Brennerschaft stecken.
6b. Den Stecker in die Brennersteckdose setzen und mit der Hand festziehen.
Teilenummern für ohmsches Kontaktkabel (Nicht Teil der HPR400XD-Anlage. Nur zur Referenz)
Anmerkung: Das in Anhang C erwähnte ohmsche Verlängerungskabel ist nur für Roboteranwendungen gedacht.
Teile-Nr. Länge
123983 3 m
123984 6 m
123985 7,5 m
123986 9 m
123987 12 m
123988 15 m
123989 23 m
123990 30 m
123991 45 m
3-48
Muffe
HPR800XD Manual Gas – 806491
Geflochtene Ummantelung
