Phasenverlust-Erkennungstest

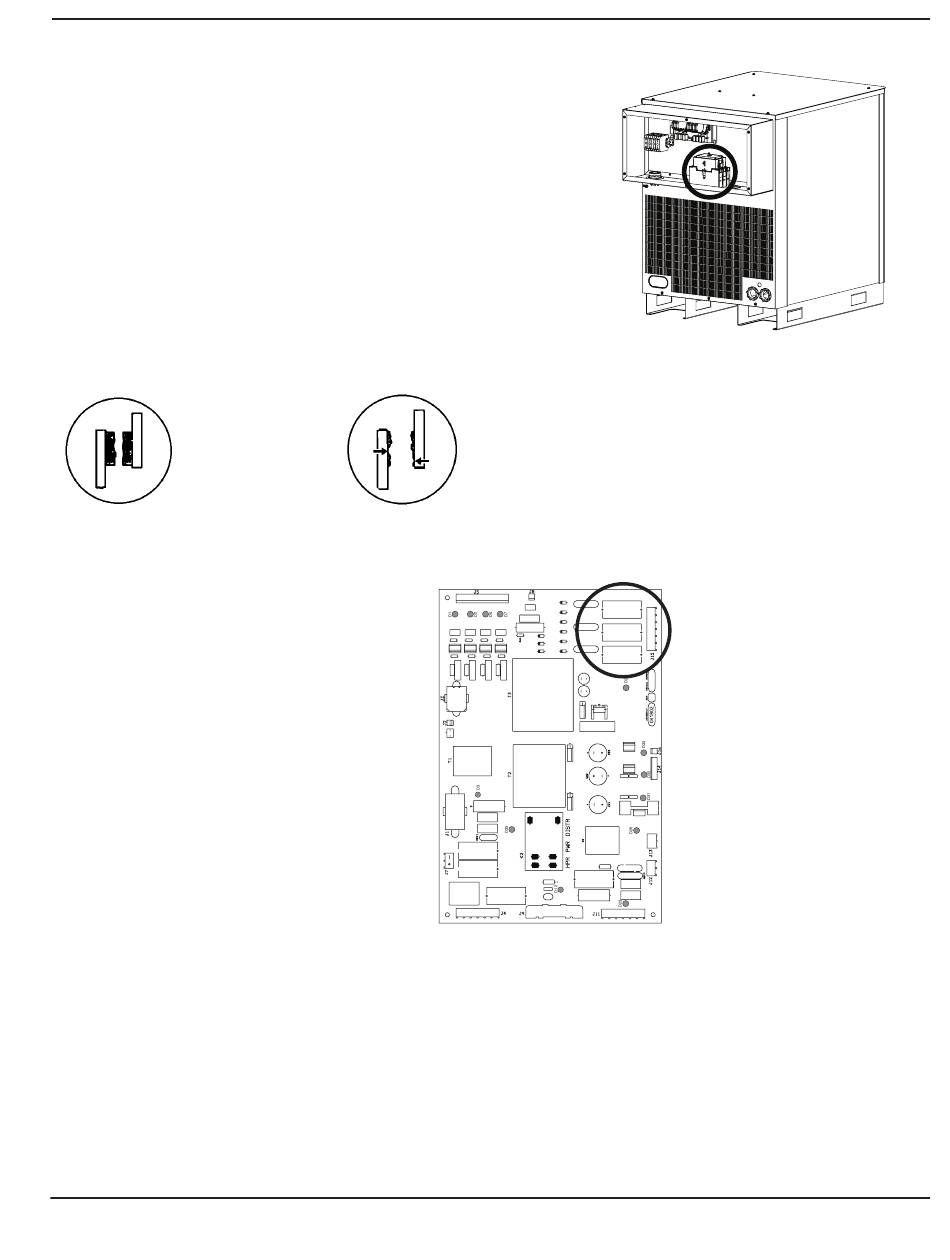

1. Die gesamte Stromversorgung der Anlage ausschalten (OFF) und
Abdeckung von CON1 entfernen.
2. Zustand der drei Kontakte auf übermäßige Abnutzung überprüfen. Wenn mindestens ein Kontakt übermäßig abgenutzt
ist, CON1 austauschen und Anlage neu starten. Bleibt der Fehler bestehen, die folgenden Schritte ausführen.
OK
3. Sicherungen F5, F6 und F7 auf der
Stromverteiler-Baukarte (PCB2) überprüfen.
PCB2 ersetzen, wenn eine der Sicherungen
durchgebrannt ist.
4. J2.8 von PCB2 entfernen und eine Drahtbrücke zwischen Stift 1 und 2 an der Kabelanschlussklemme anbringen.
a. Testschnitt durchführen. Besteht der Phasenverlustfehler weiterhin, Verdrahtung zwischen J2.8 von PCB2 und
J3.302 von PCB3 nachprüfen. Dazu den Durchgang überprüfen zwischen:
– J2.8 Stift 1 zu J3.302 Stift 14
– J2.8 Stift 2 zu J3.302 Stift 15
b. PCB3 ersetzen, wenn die Verdrahtung in Ordnung ist. Bei einer Beschädigung der Verdrahtung die
beschädigten Drähte reparieren oder ersetzen.
c. Wird der Phasenverlustfehler beseitigt, wenn die Drahtbrücke auf J2.8 besteht, einen weiteren Schnitt durchführen
und die Spannung von Phase zu Phase über die Sicherungen F5, F6 und F7 messen. Die Spannung muss
220 VAC +/–15 % betragen. Ist einer der drei Spannungswerte niedriger als 187 VAC, Anschlüsse zum Schaltschütz
überprüfen und lose Verbindungen zwischen Netzkabel, Schaltschütz, Haupttransformator und Chopper suchen.
HPR800XD Manual Gas – 806491
Übermäßige Abnutzung
WARTUNG
5-51
