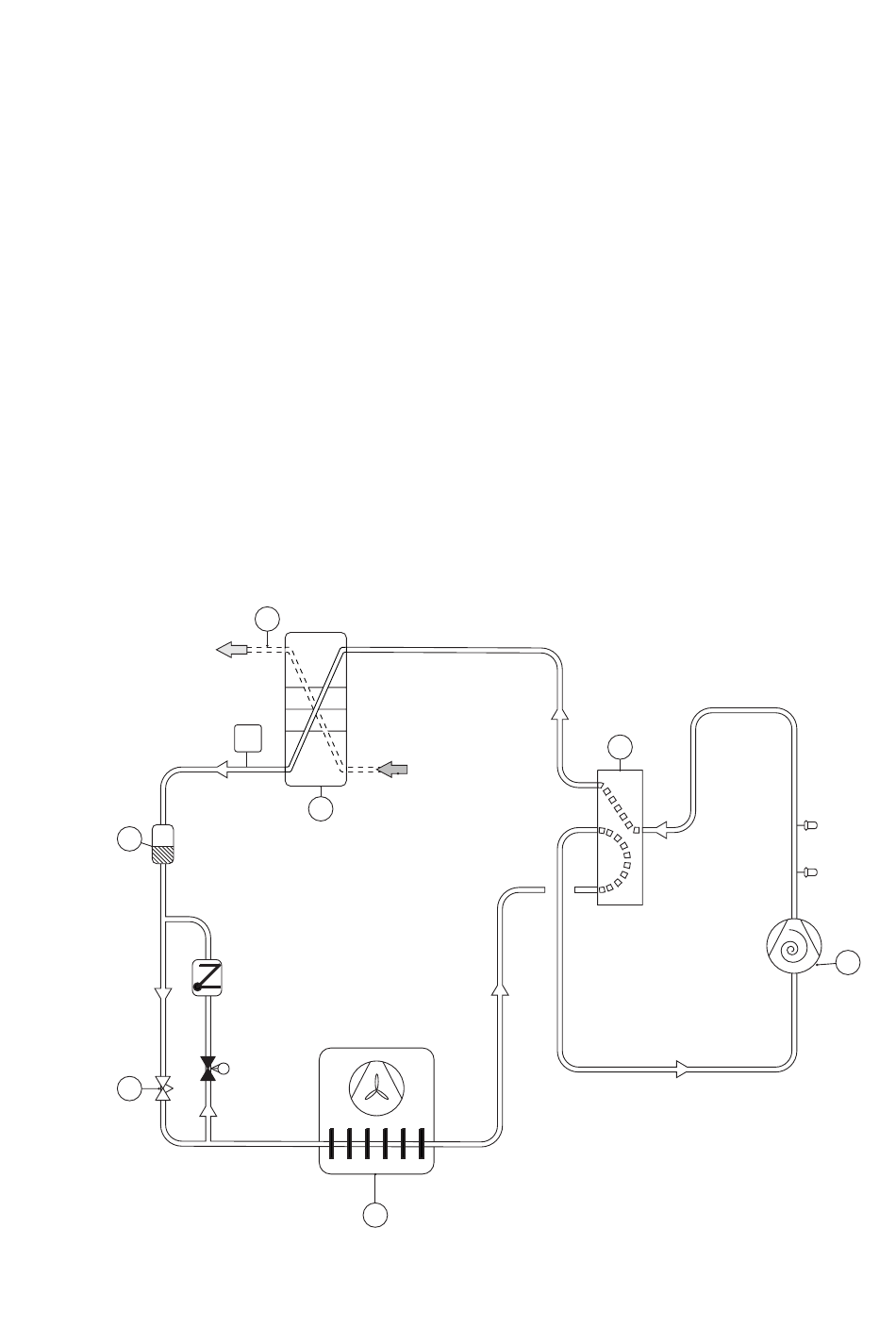

Die Erzeugung von Wärme erfolgt folgendermaßen:
•
Ein Lüfter saugt Außenluft durch einen Luftwärmetauscher (1), der
wiederum das kalte Kältemittel erwärmt und in Gasform verdampft.
•
Das Kältemittel, dem jetzt Energie in Form von Wärme zugeführt
wurde, wird durch das 4-Wegeventil (2) weiter zum Kompressor (3)
geleitet, wo sowohl seine Temperatur als auch sein Druck erhöht
wird.
•
Das sehr warme Kältemittel strömt weiter in den Flachwärmetau-
scher (4). Hier kühlt das Kältemittel ab und gibt seine Wärmeenergie
an die Heizungsanlage (5) ab. Das Kältemittel kühlt ab, es konden-
siert und wird wieder flüssig.
•
Die Heizungsanlage transportiert die Wärmeenergie zum Warmwas-
serbereiter oder zur Heizungsanlage des Gebäudes.
•
Anschließend wird das Kältemittel durch das Trockenfilter (6) zum
elektronischen Expansionsventil geleitet, wo sein Druck und seine
Temperatur kleiner werden und der Prozess wieder von vorne
beginnt.
5
6
7
4
1
2
Gebrauchsanweisung VUGFB103 – 9
3
