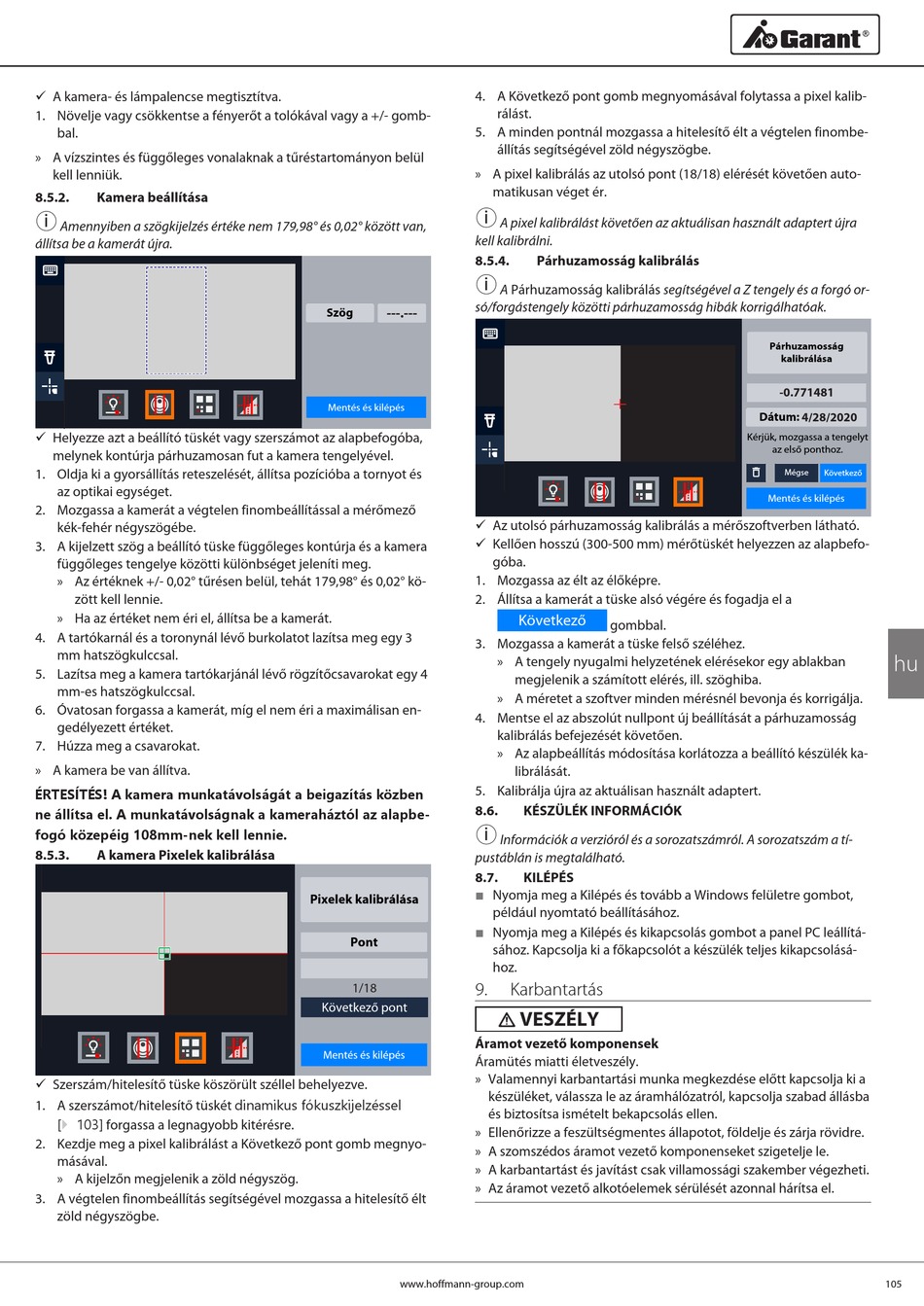

ü A kamera- és lámpalencse megtisztítva.
1. Növelje vagy csökkentse a fényerőt a tolókával vagy a +/- gomb-
bal.
» A vízszintes és függőleges vonalaknak a tűréstartományon belül
kell lenniük.
8.5.2.
Kamera beállítása
i
Amennyiben a szögkijelzés értéke nem 179,98° és 0,02° között van,
állítsa be a kamerát újra.
ü Helyezze azt a beállító tüskét vagy szerszámot az alapbefogóba,
melynek kontúrja párhuzamosan fut a kamera tengelyével.
1. Oldja ki a gyorsállítás reteszelését, állítsa pozícióba a tornyot és
az optikai egységet.
2. Mozgassa a kamerát a végtelen finombeállítással a mérőmező
kék-fehér négyszögébe.
3. A kijelzett szög a beállító tüske függőleges kontúrja és a kamera
függőleges tengelye közötti különbséget jeleníti meg.
» Az értéknek +/- 0,02° tűrésen belül, tehát 179,98° és 0,02° kö-
zött kell lennie.
» Ha az értéket nem éri el, állítsa be a kamerát.
4. A tartókarnál és a toronynál lévő burkolatot lazítsa meg egy 3
mm hatszögkulccsal.
5. Lazítsa meg a kamera tartókarjánál lévő rögzítőcsavarokat egy 4
mm-es hatszögkulccsal.
6. Óvatosan forgassa a kamerát, míg el nem éri a maximálisan en-
gedélyezett értéket.
7. Húzza meg a csavarokat.
» A kamera be van állítva.
ÉRTESÍTÉS! A kamera munkatávolságát a beigazítás közben
ne állítsa el. A munkatávolságnak a kameraháztól az alapbe-
fogó közepéig 108mm-nek kell lennie.
8.5.3.
A kamera Pixelek kalibrálása
ü Szerszám/hitelesítő tüske köszörült széllel behelyezve.
1. A szerszámot/hitelesítő tüskét dinamikus fókuszkijelzéssel
[} 103] forgassa a legnagyobb kitérésre.
2. Kezdje meg a pixel kalibrálást a Következő pont gomb megnyo-
másával.
» A kijelzőn megjelenik a zöld négyszög.
3. A végtelen finombeállítás segítségével mozgassa a hitelesítő élt
zöld négyszögbe.
4. A Következő pont gomb megnyomásával folytassa a pixel kalib-
5. A minden pontnál mozgassa a hitelesítő élt a végtelen finombe-
» A pixel kalibrálás az utolsó pont (18/18) elérését követően auto-
i
kell kalibrálni.
8.5.4.
i
só/forgástengely közötti párhuzamosság hibák korrigálhatóak.
Szög
---.---
Mentés és kilépés
ü Az utolsó párhuzamosság kalibrálás a mérőszoftverben látható.
ü Kellően hosszú (300-500 mm) mérőtüskét helyezzen az alapbefo-
1. Mozgassa az élt az élőképre.
2. Állítsa a kamerát a tüske alsó végére és fogadja el a
3. Mozgassa a kamerát a tüske felső széléhez.
4. Mentse el az abszolút nullpont új beállítását a párhuzamosság
5. Kalibrálja újra az aktuálisan használt adaptert.
8.6.
i
pustáblán is megtalálható.
8.7.
Pixelek kalibrálása
Pont
9.
1/18
Következő pont
Áramot vezető komponensek
Mentés és kilépés
Áramütés miatti életveszély.
» Valamennyi karbantartási munka megkezdése előtt kapcsolja ki a
» Ellenőrizze a feszültségmentes állapotot, földelje és zárja rövidre.
» A szomszédos áramot vezető komponenseket szigetelje le.
» A karbantartást és javítást csak villamossági szakember végezheti.
» Az áramot vezető alkotóelemek sérülését azonnal hárítsa el.
www.hoffmann-group.com
rálást.
állítás segítségével zöld négyszögbe.
matikusan véget ér.
A pixel kalibrálást követően az aktuálisan használt adaptert újra
Párhuzamosság kalibrálás
A Párhuzamosság kalibrálás segítségével a Z tengely és a forgó or-
góba.
Következő
gombbal.
» A tengely nyugalmi helyzetének elérésekor egy ablakban
megjelenik a számított elérés, ill. szöghiba.
» A méretet a szoftver minden mérésnél bevonja és korrigálja.
kalibrálás befejezését követően.
» Az alapbeállítás módosítása korlátozza a beállító készülék ka-
librálását.
KÉSZÜLÉK INFORMÁCIÓK
Információk a verzióról és a sorozatszámról. A sorozatszám a tí-
KILÉPÉS
Nyomja meg a Kilépés és tovább a Windows felületre gombot,
például nyomtató beállításához.
Nyomja meg a Kilépés és kikapcsolás gombot a panel PC leállítá-
sához. Kapcsolja ki a főkapcsolót a készülék teljes kikapcsolásá-
hoz.
Karbantartás
VESZÉLY
készüléket, válassza le az áramhálózatról, kapcsolja szabad állásba
és biztosítsa ismételt bekapcsolás ellen.
Párhuzamosság
kalibrálása
-0.771481
Dátum:
4/28/2020
Kérjük, mozgassa a tengelyt
az első ponthoz.
Mégse
Következő
Mentés és kilépés
hu
105
