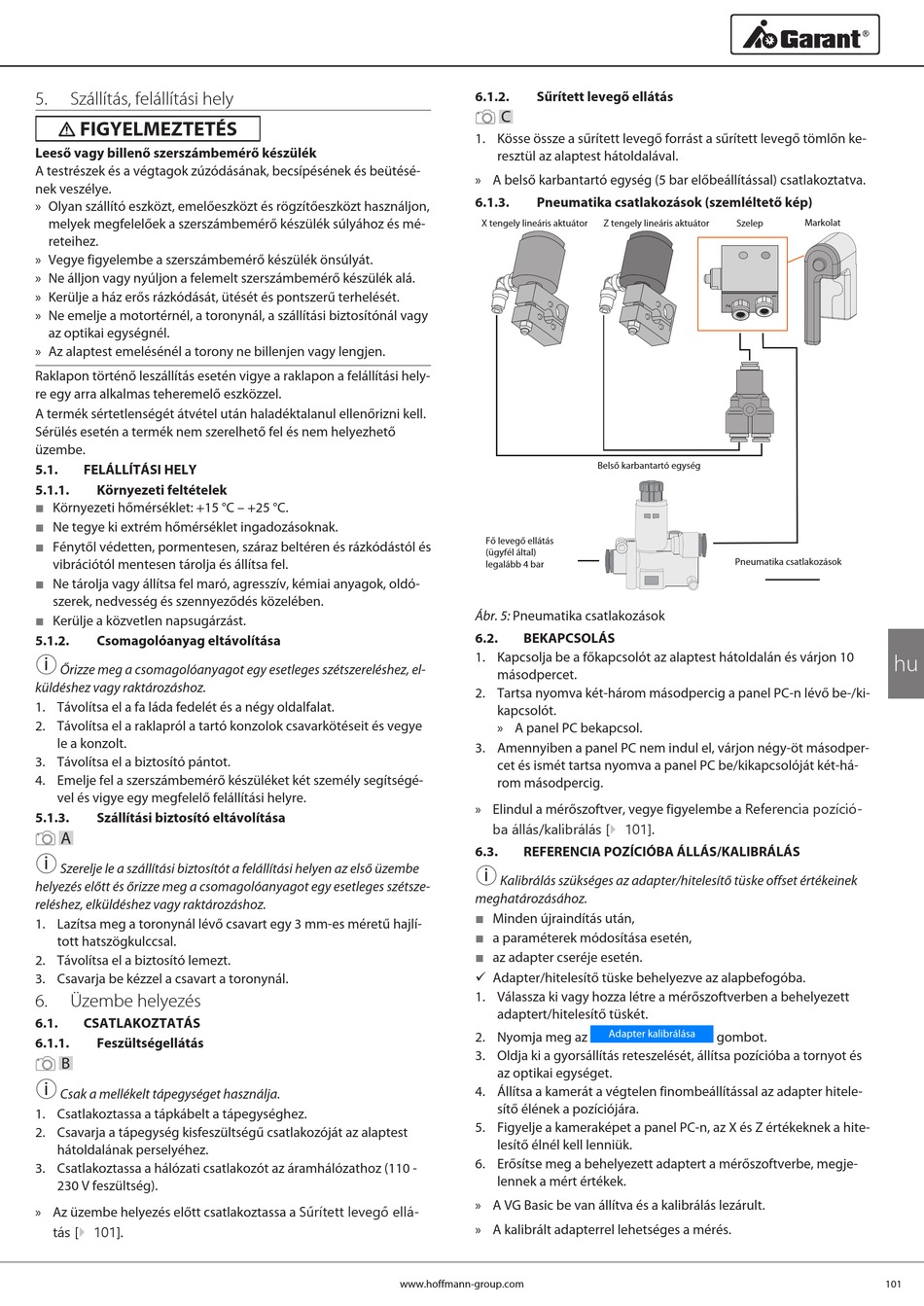

5.
Szállítás, felállítási hely
FIGYELMEZTETÉS
Leeső vagy billenő szerszámbemérő készülék
A testrészek és a végtagok zúzódásának, becsípésének és beütésé-
nek veszélye.
» Olyan szállító eszközt, emelőeszközt és rögzítőeszközt használjon,
melyek megfelelőek a szerszámbemérő készülék súlyához és mé-
reteihez.
» Vegye figyelembe a szerszámbemérő készülék önsúlyát.
» Ne álljon vagy nyúljon a felemelt szerszámbemérő készülék alá.
» Kerülje a ház erős rázkódását, ütését és pontszerű terhelését.
» Ne emelje a motortérnél, a toronynál, a szállítási biztosítónál vagy
az optikai egységnél.
» Az alaptest emelésénél a torony ne billenjen vagy lengjen.
Raklapon történő leszállítás esetén vigye a raklapon a felállítási hely-
re egy arra alkalmas teheremelő eszközzel.
A termék sértetlenségét átvétel után haladéktalanul ellenőrizni kell.
Sérülés esetén a termék nem szerelhető fel és nem helyezhető
üzembe.
5.1.
FELÁLLÍTÁSI HELY
5.1.1.
Környezeti feltételek
Környezeti hőmérséklet: +15 °C – +25 °C.
Ne tegye ki extrém hőmérséklet ingadozásoknak.
Fénytől védetten, pormentesen, száraz beltéren és rázkódástól és
vibrációtól mentesen tárolja és állítsa fel.
Ne tárolja vagy állítsa fel maró, agresszív, kémiai anyagok, oldó-
szerek, nedvesség és szennyeződés közelében.
Kerülje a közvetlen napsugárzást.
5.1.2.
Csomagolóanyag eltávolítása
i
Őrizze meg a csomagolóanyagot egy esetleges szétszereléshez, el-
küldéshez vagy raktározáshoz.
1. Távolítsa el a fa láda fedelét és a négy oldalfalat.
2. Távolítsa el a raklapról a tartó konzolok csavarkötéseit és vegye
le a konzolt.
3. Távolítsa el a biztosító pántot.
4. Emelje fel a szerszámbemérő készüléket két személy segítségé-
vel és vigye egy megfelelő felállítási helyre.
5.1.3.
Szállítási biztosító eltávolítása
A
i
Szerelje le a szállítási biztosítót a felállítási helyen az első üzembe
helyezés előtt és őrizze meg a csomagolóanyagot egy esetleges szétsze-
reléshez, elküldéshez vagy raktározáshoz.
1. Lazítsa meg a toronynál lévő csavart egy 3 mm-es méretű hajlí-
tott hatszögkulccsal.
2. Távolítsa el a biztosító lemezt.
3. Csavarja be kézzel a csavart a toronynál.
6.
Üzembe helyezés
6.1.
CSATLAKOZTATÁS
6.1.1.
Feszültségellátás
B
i
Csak a mellékelt tápegységet használja.
1. Csatlakoztassa a tápkábelt a tápegységhez.
2. Csavarja a tápegység kisfeszültségű csatlakozóját az alaptest
hátoldalának perselyéhez.
3. Csatlakoztassa a hálózati csatlakozót az áramhálózathoz (110 -
230 V feszültség).
» Az üzembe helyezés előtt csatlakoztassa a Sűrített levegő ellá-
tás [} 101].
6.1.2.
Sűrített levegő ellátás
C
1. Kösse össze a sűrített levegő forrást a sűrített levegő tömlőn ke-
resztül az alaptest hátoldalával.
» A belső karbantartó egység (5 bar előbeállítással) csatlakoztatva.
6.1.3.
Pneumatika csatlakozások (szemléltető kép)
X tengely lineáris aktuátor
Fő levegő ellátás
(ügyfél által)
legalább 4 bar
Ábr. 5: Pneumatika csatlakozások
6.2.
BEKAPCSOLÁS
1. Kapcsolja be a főkapcsolót az alaptest hátoldalán és várjon 10
másodpercet.
2. Tartsa nyomva két-három másodpercig a panel PC-n lévő be-/ki-
kapcsolót.
» A panel PC bekapcsol.
3. Amennyiben a panel PC nem indul el, várjon négy-öt másodper-
cet és ismét tartsa nyomva a panel PC be/kikapcsolóját két-há-
rom másodpercig.
» Elindul a mérőszoftver, vegye figyelembe a Referencia pozíció-
ba állás/kalibrálás [} 101].
6.3.
REFERENCIA POZÍCIÓBA ÁLLÁS/KALIBRÁLÁS
i
Kalibrálás szükséges az adapter/hitelesítő tüske offset értékeinek
meghatározásához.
Minden újraindítás után,
a paraméterek módosítása esetén,
az adapter cseréje esetén.
ü Adapter/hitelesítő tüske behelyezve az alapbefogóba.
1. Válassza ki vagy hozza létre a mérőszoftverben a behelyezett
adaptert/hitelesítő tüskét.
2. Nyomja meg az
3. Oldja ki a gyorsállítás reteszelését, állítsa pozícióba a tornyot és
az optikai egységet.
4. Állítsa a kamerát a végtelen finombeállítással az adapter hitele-
sítő élének a pozíciójára.
5. Figyelje a kameraképet a panel PC-n, az X és Z értékeknek a hite-
lesítő élnél kell lenniük.
6. Erősítse meg a behelyezett adaptert a mérőszoftverbe, megje-
lennek a mért értékek.
» A VG Basic be van állítva és a kalibrálás lezárult.
» A kalibrált adapterrel lehetséges a mérés.
www.hoffmann-group.com
Z tengely lineáris aktuátor
Szelep
Belső karbantartó egység
Pneumatika csatlakozások
Adapter kalibrálása
gombot.
Markolat
