4.

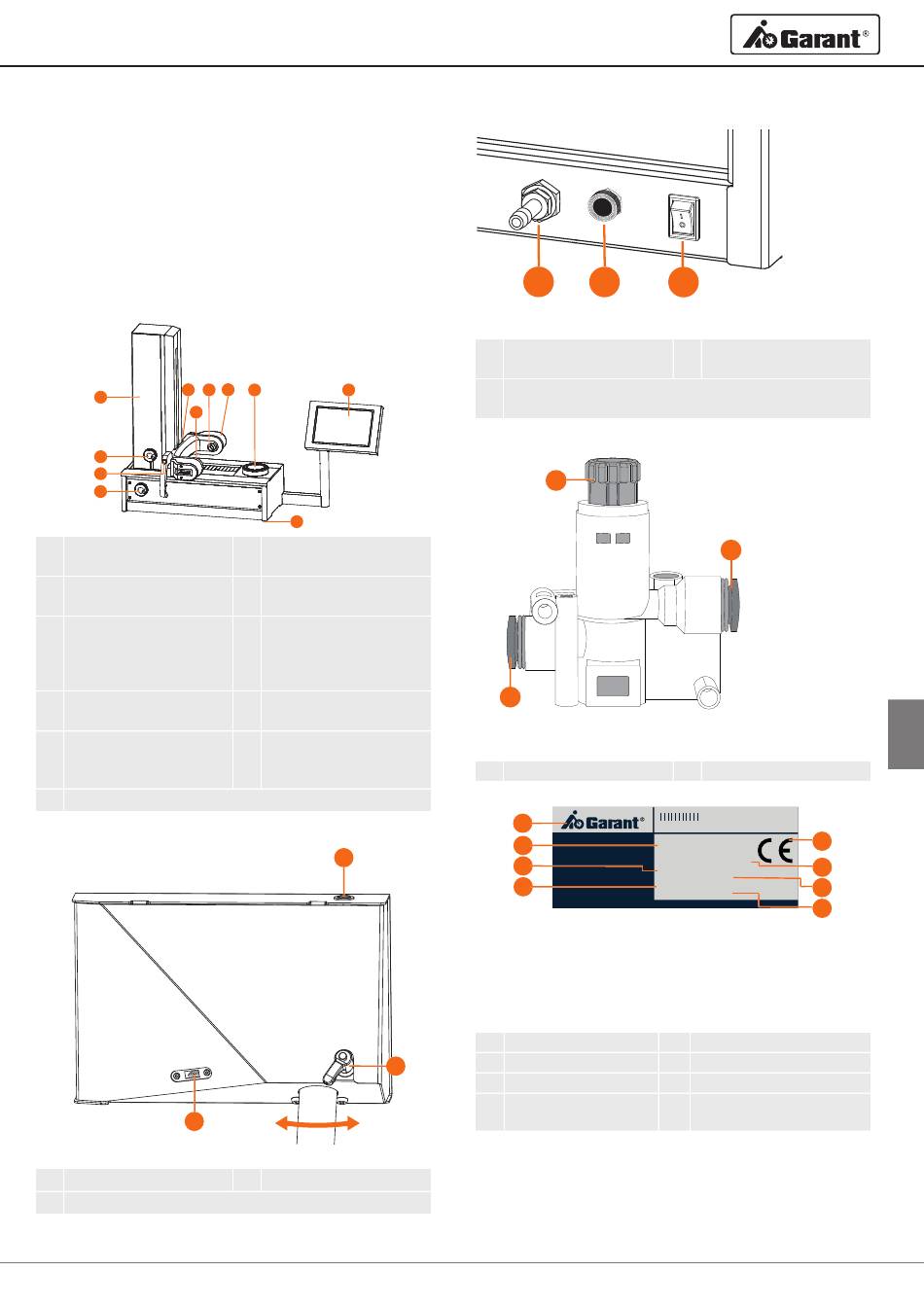

Panoramica dell'apparecchio

4.1.

ACCESSORI IN DOTAZIONE

 1× Strumento per la preregolazione degli utensili VG Basic con
attacco base SK50
 1× Alimentatore di corrente a 12 V
 1× Bussola ad aghi conica SK50
 1× Unità di manutenzione pneumatica integrata
 1 × Tubo flessibile a spirale da 3 m per aria compressa con con-
nettore di accoppiamento da ¼ pollice
 1× Manuale di istruzioni VG Basic
 1× 3 porte USB 2.0 Hub
4.2.

VG BASIC

7
5 7
4
6
3
2
1
1 Microregolazione continua
sull'asse X
2 Regolazione rapida sugli
assi Z e X
3 Microregolazione continua
sull'asse Z
4 Torre
5 Lato posteriore del corpo
base con interruttore prin-
cipale
6 Unità ottica con telecamera digitale CMOS
4.3.

PANEL PC

3
Fig. 1: Lato posteriore del Panel PC
1 Interruttore On/Off
2 Blocco schermo per la funzione basculante
8 9 10
11
7 Luce diascopica
8 Braccio di supporto
9 Attacco base (cono SK50
con cuscinetti a rullini e re-
lativa bussola SK50 inter-
cambiabile)
10 Panel PC con touchscreen
da 10 pollici
11 Basi di appoggio con attac-
co filettato
1
2
3 Attacco USB
4.4.

COLLEGAMENTI

4.4.1.

Lato posteriore del corpo base

1
Fig. 2: Attacchi sul lato posteriore del corpo base
1 Raccordo per aria compres-
sa
2 Attacco per il collegamento del connettore a bassa tensione
all'alimentazione
4.4.2.

Gruppo condizionatore interno

1
3
Fig. 3: Gruppo condizionatore interno
1 Manopola con arresto
4.5.

TARGHETTA

4
3
2
1
www.hoffmann-group.com
 Non rimuovere o nascondere.
 Applicare una nuova targhetta se quella precedente è danneg-
giata o presenta un livello di sporcizia molto elevato. Contattare
il servizio clienti di Hoffmann Group.
 Si trova sul lato sinistro dell'alloggiamento dello strumento per la
preregolazione degli utensili.
1 Corrente assorbita
2 Numero di serie
3 Indirizzo del produttore
4 Marchio
www.hoffmann-group.com
2 3
3 Interruttore principale
2
2, 3 Raccordi per aria compressa
355010 VGBasic
Hoffmann Supply Chain GmbH
Franz-Hoffmann-Str. 3
90431 Nuremberg, Germany
Item Number:
355010 VGBasic
Serial Number:
00001
Manufactured:
06/2020
Voltage:
1/N/PE-AC 100-240 V / 50-60 Hz
Pneumatic System:
4 - 6 bar
5 Marcatura CE
6 Codice articolo
7 Anno di costruzione
8 Pressione di lavoro del sistema
pneumatico
it
5
6
7
8
