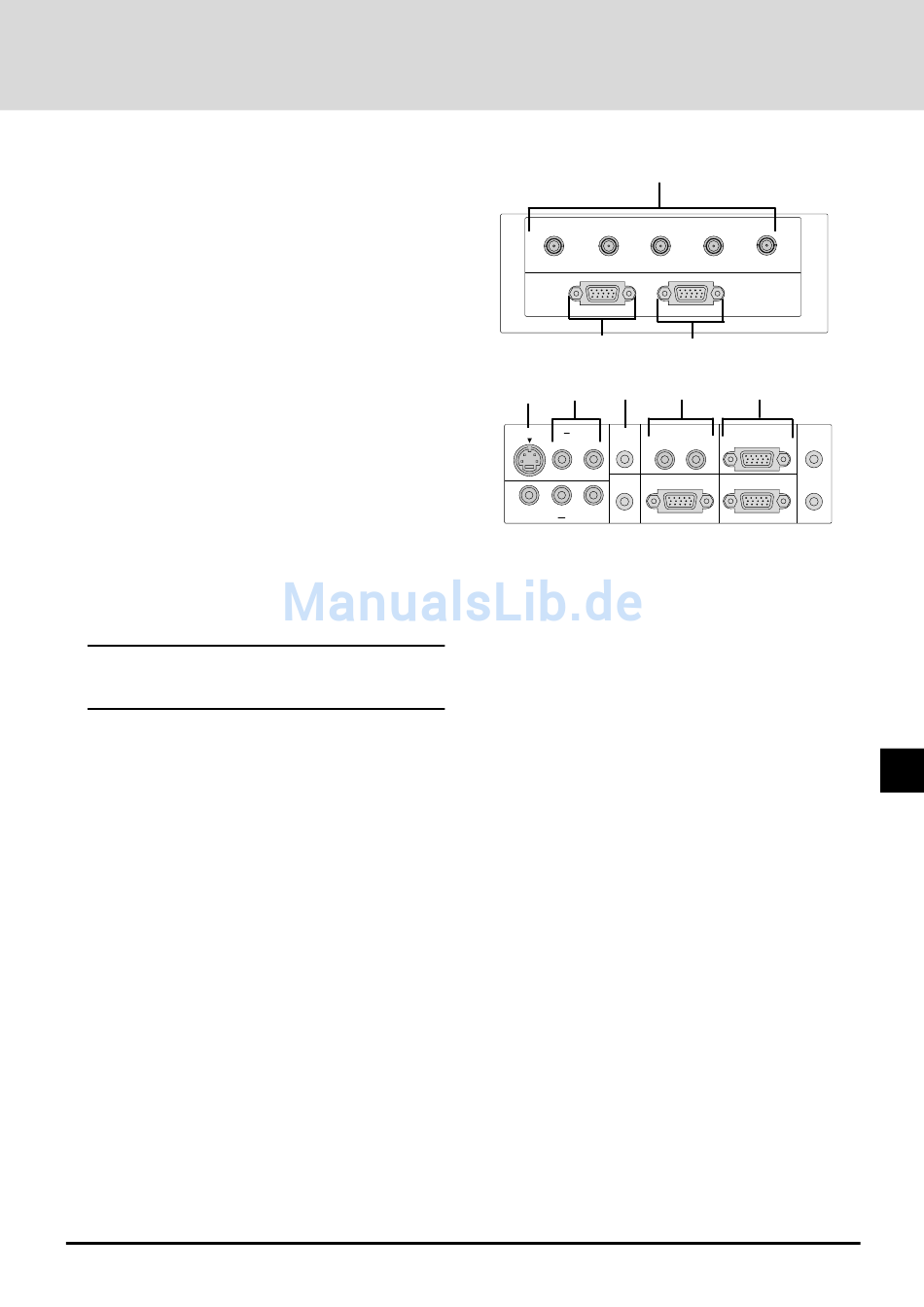

Einrichtungen am Anschlußfeld
Dieses Feld befindet sich auf der linken Seite, dort, wo Sie Ihre
Kabel anschließen.
1
Eingänge (BNC) R/Cr, G/Y, B/Cb, H/HV und V [RGB 1]
Die Ausgänge R, G, B, H (horizontale Synch.) und V
(vertikale Synch.) des externen Geräts (wie dem NEC ISS-
6020-Umschalter oder IPS-4000) anschließen.
Wenn eine Komponente mit einem kombinierten synch.
(SYNC) Ausgang benutzt wird, schließen Sie ihn an den H/
V-Anschluß
an.
Wenn
farbunterschiedliche Signale von HDTV und DVD benutzt
werden, einen Pr/Cr an R, einen Y an G und einen Pb/Cb am
B-Eingang des Projektors anschließen.
2 RGB-Eingang 2-Anschluß (Y, Cb, Cr) (Mini D-Sub 15-polig)
Schließen Sie Ihren PC, DVD-Player mit den Y/Cb/Cr-
Ausgängen oder einem anderen RGB-Gerät, wie einem
IBM oder kompatiblen Computer, an.
3 RGB-Ausgangsanschluß (Mini D-Sub 15-polig)
Sie können mit diesem Anschluß Ihr Computerbild zu einem
externen Monitor von einer RGB1- oder RGB 2-
Eingangsquelle zusammenbinden.
4 S-Video-Eingang
Hier den S-Video-Eingang einer externen Quelle, wie einem
Videorecorder oder Laser-Disc-Player, anschließen.
HINWEIS: S-Video bietet intensivere Farbe und eine
höhere Auflösung als das herkömmliche zusammengesetzte
Video-Format.
5 Linker Kanal/Mono-Audioeingangsbuchse (RCA)
Dies ist der Audioeingang des linken Kanals für Stereoton,
ausgegeben vom S-Videogerät oder Audioanlage. Diese
Buchse dient auch als monauraler Audioeingang.
Audioeingangsbuchse des rechten Kanals
Dies ist der Audioeingang des rechten Kanals für Stereoton.
6 RGB 2 Audioeingangsminibuchse
Mit diesem Anschluß können Sie Ton von der RGB-
Eingang-2-Quelle ausgeben.
7 RGB 1 Linker Kanal/Mono-Audioeingangsbuchse (RCA)
Dies ist der Audioeingang des rechten Kanals für Stereoton,
ausgegeben vom S-Videogerät oder Audioanlage.
Diese Buchse dient auch als monauraler Audioeingang.
RGB 1 Audioeingangsbuchse des rechten Kanals
Dies ist der Audioeingang des rechten Kanals für Stereoton,
ausgegeben von der Quelle RGB Eingang 1.
8 Fernsteuerung 2/PC-Anschluß (Mini D-Sub 15-polig)
An diesem Anschluß das RS-232C-Kabel anschließen,
wenn ein Computer oder ein ähnliches Gerät den Projektor
steuern wird, oder wenn der Projektor mit mehreren
Projektoren benutzt wird.
Helligkeitssignale
und
G-9
1
R/Cr
G/Y
B/Cb
H/HV
RGB
INPUT 2
2
5
6
7
4
S-VIDEO INPUT AUDIO
RGB 2
RGB 1 AUDIO
L/MONO
R
AUDIO
L/MONO
AUDIO
REMOTE 1
OUTPUT
L/MONO
R
VIDEO INPUT AUDIO
V
RGB
OUTPUT
3
8
REMOTE
REMOTE 2/PC
R
INPUT
REMOTE
EXT-CTL
OUTPUT
