Auswahl der verschiedenen Parameter und Umschalter

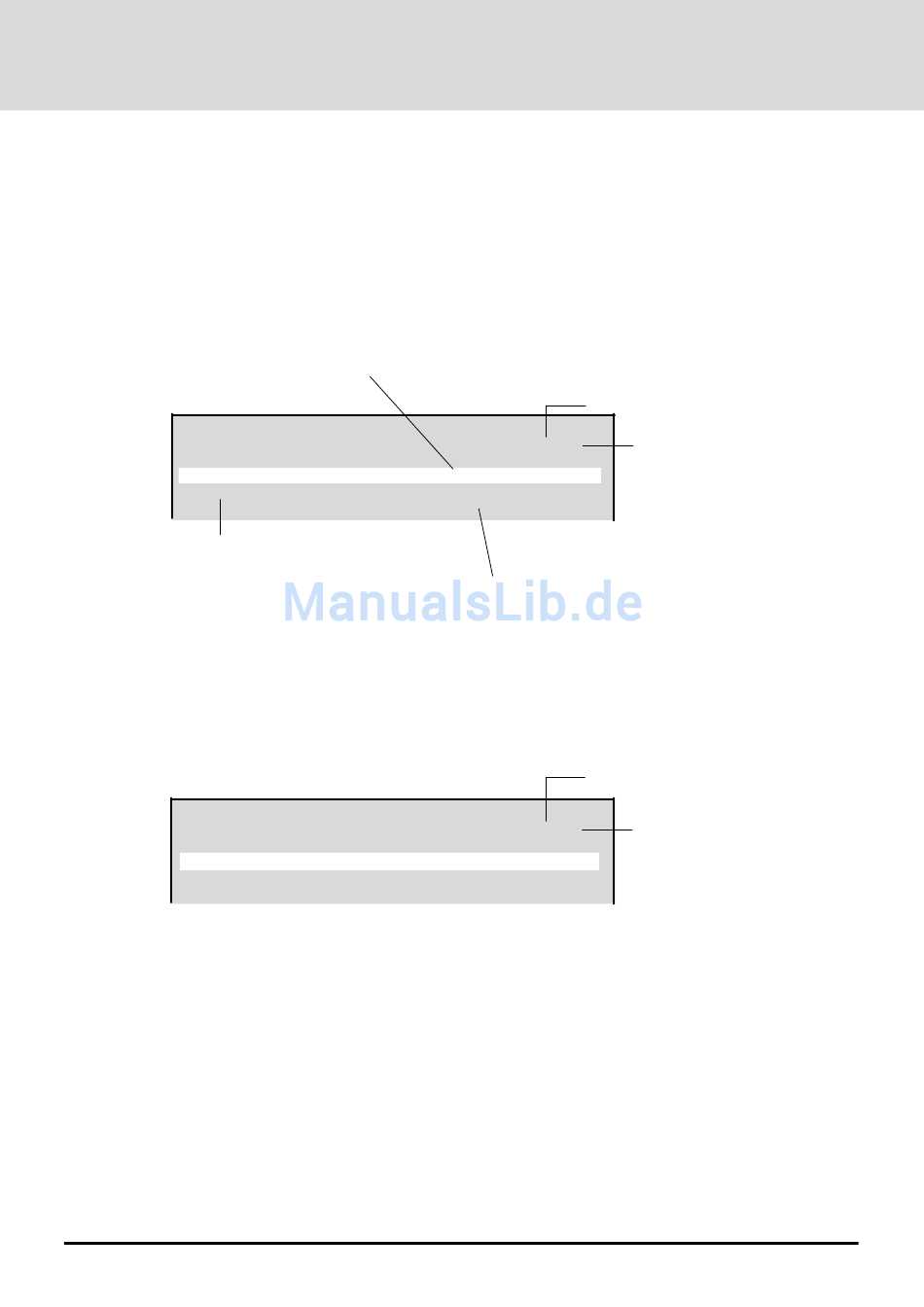

• Auswahl des Bedienerspeichers
No ......................... Verzeichnisnummer
Name .................... Signalbezeichnung, eingegeben vom Bediener
Source .................. Dies ist der eingestellte Eingangsmodus. (RGB 1, RGB 2, YCbCr, VIDEO und S-VIDEO)
Slot ....................... Dies ist die Schlitz-Nummer des Kanals. In diesem Handbuch Kanal genannt.
Lock ...................... Dies ist die Ein-/Ausstellung der automatischen Abtastfunktion der Eingangssignalumschaltung. Sie
wird mit dem Bearbeitungsmenü ausgewählt.
04 zeigt die Auswahl des Gerätes an, die an Schlitz-Nummer 04 des Umschalters angeschlossen ist.
User Memory
No
Name
00
CUTOM 0007
01
CUTOM 0008
*
02
Die [*]-Anzeige erscheint, wenn die
Übersprungeinstellung eingeschaltet ist.
• Auswahl des Kanalspeichers
Im Bedienerspeicher unterscheiden sich die Schlitz-Spezifikationen.
Im Kanalspeicher wird die Speichernummer die Kanalnummer, die mit der Schlitz-Nummer des Umschalters übereinstimmt.
In der Signalregistrierung, wird diese Nummer ausgewählt und die Registrierung wird bei dieser Nummer vorgenommen.
Channel Memory
No
Name
00
CUTOM 0007
01
CUTOM 0008
Die Einstellungen untersheiden sich je nach der Umschalteranschlußmethode. Siehe "Änderung der Schlitz-Nummer des Umschalters
(Schlitz) Umschaltersteuerung" auf Seite G-65.
Wenn die Einstellung [SW 1 Level] ist (ein Gerät)
Wenn die Einstellung [SW 1 Level] ist (ein Gerät)
Kanalnummern 10 bis 19 entsprechen der Umschalter-Schlitz-Nummern 01 bis 10. (Beachten Sie, daß Kanal 10 Schlitz 10 sein wird,
und Kanal 11 Schlitz 01.)
Wenn die Einstellung [SW 2 Level] ist (zwei oder mehr Geräte)
Kanalnummern 00 bis 09 entsprechen der Umschalter-Schlitz-Nummern 1 bis 10 des Nebenumschalters, der an Schlitz 10 des
Hauptumschalters angeschlossen ist.
Kanalnummern 10 bis 19 entsprechen der Umschalter-Schlitz-Nummern 1 bis 10 des Nebenumschalters, der an Schlitz 1 des
Hauptumschalters angeschlossen ist.
Kanalnummern 90 bis 99 entsprechen der Umschalter-Schlitz-Nummern 1 bis 10 des Nebenumschalters, der an Schlitz 9 des
Hauptumschalters angeschlossen ist.
Source
Slot
RGB1
04
RGB2
07/08
07/08 zeigt die Auswahl des Gerätes an, die an Schlitz-Nummer 8 des Hauptumschalters
angeschlossen ist, der wiederum an Schlitznummer 7 des Nebenumschalters
angeschlossen ist.
Source
RGB1
RGB2
G-56
Aktuelle Seite
P01/10
Gesamtanzahl der Seiten
Lock
On
Off
Aktuelle Seite
Gesamtanzahl der Seiten
P01/10
Lock
On
Off
