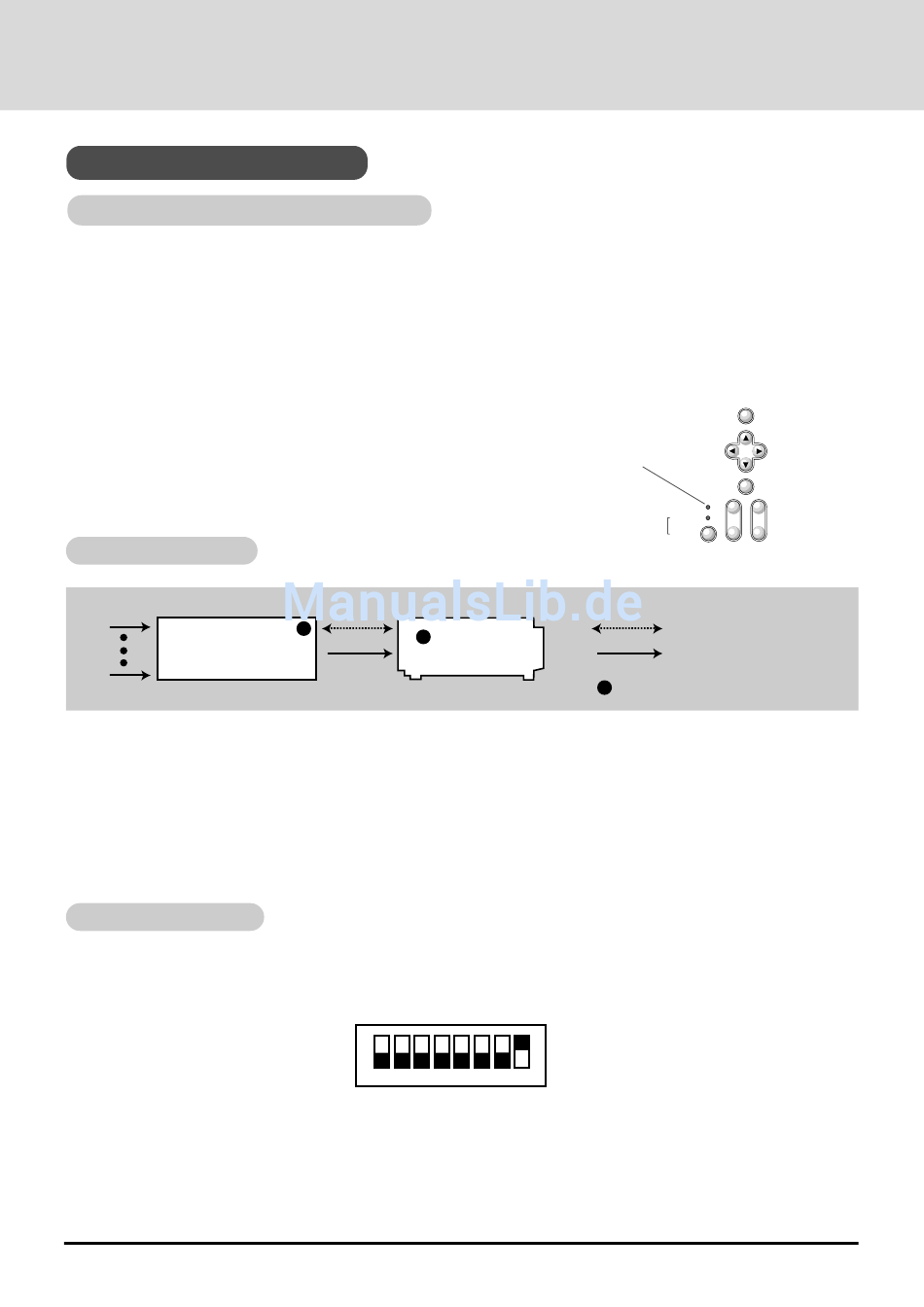

Anschlüsse mit dem ISS-6020
Anschlüsse mit einem ISS-6020-Umschalter
Beim Anschluß Ihres GT2000/GT2000R Projektors an einen einfachen ISS-6020-Umschalter (mit einem getrennt erhältlichen
Kabel), bietet sich eine Reihe von Vorteilen:
• Sie können den Eingang von zehn Quellen gleichzeitig steuern.
• Der ISS-6020 kann mit der Fernbedienung, die mit Ihrem GT2000/GT2000R mitgeliefert wird, oder mit den Tasten am
Projektorgehäuse steuern. (Die Quellenauswahl ohne das CTL-6010 Kabel muß mit der GT2000 Handheld-Fernbedienung
ausgeführt werden.)
• "Kanalspeicher" ermöglicht es Ihnen, Einstellungen für bis zu zehn verschiedenen Quellen optimal auszuführen.
Wenn der GT2000/GT2000R mit dem ISS-6020-Umschalter in
gebündeltem Betrieb benutzt wird, leuchtet die Anzeige-LED
(STATUS) grün, nachdem der GT2000/GT2000R eingeschaltet wird.
Systemanschlußdiagramm
1
ISS-6020
10
Für die Verwendung des ISS-6020 mit dem GT2000/GT2000R, folgendes ausführen:
* [Setting Menu] → [Switcher Control] → [SW 1 Level] unter dem Hauptmenü auswählen. (Die werkseitige Einstellung ist
"Getrennt stehen".)
* [Memory] → [Channel Memory] unter dem Hauptmenü auswählen und die Signaleingabe ausführen.
* Wenn der Projektor mit einer externen Anlage benutzt wird, [Memory] → [User Memory] aus dem Hauptmenü auswählen
und die Signaleingabe ausführen.
* Das [Switcher]-Menü aus dem Hauptmenü auswählen und einige Einstellungen, wie RGB-Intensität, Farbe, Farbton,
Schärfe, Lautstärke und Audiosteuerung ausführen.
DIP-Schaltereinstellungen
Für die Verwendung des GT2000/GT2000R mit einem ISS-6020, sollte der DIP-Schalter (S8601), der sich innerhalb des ISS6020
Systemsteuerungsmoduls befindet, wie hier gezeigt eingestellt werden. (Lassen Sie die Stifte 5 und 7 in der Werkseinstellung.)
* Siehe für mehr Einzelheiten über den Betrieb des ISS-6020 das Bedienungshandbuch des ISS-6020
1
1
GT2000
GT2000R
OPEN
1 2 3 4 5 6 7 8
SHORT
Stift Nr. 8 muß auf "OPEN"
eingestellt werden.
G-26
MENU
SELECT
-
Leuchtet grün
ENTER
+
STATUS
POWER
-
ON / OFF
ZOOM
FOCUS
Steuerungskabel
Control cable
Video-Signalkabel
Video signal cable
1
zeigt den REMOTE 1-Anschluß an
indicates the REMOTE 1 connector
+
+
-
