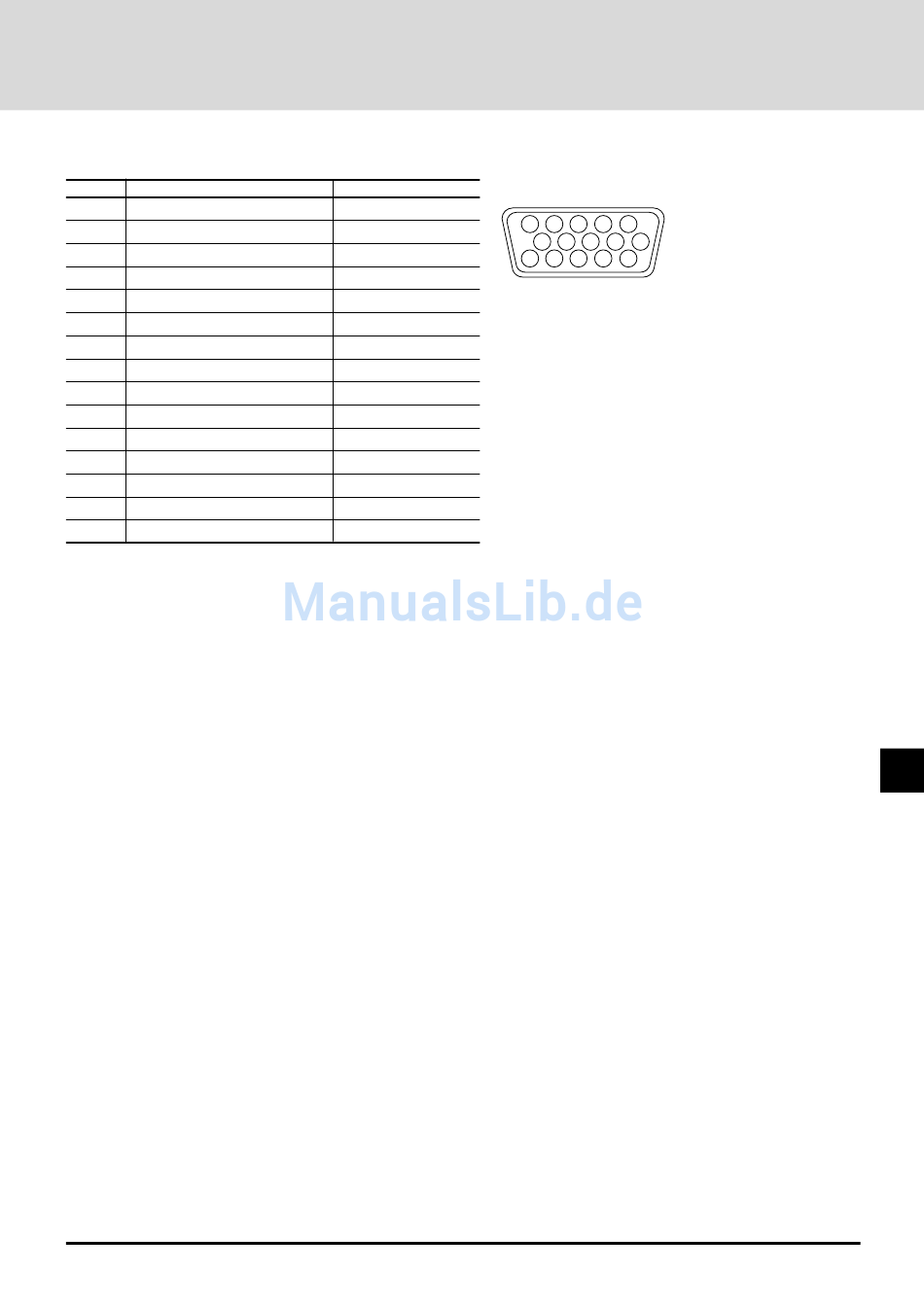

D-Sub-Stiftanordnung
PC 15-pol. Mini-D-Sub
Stift-Nr.
RGB (Analog)
1
Rot
2
Grün oder Synch. auf grün
3
Blau
4
GND (Masse)
5
GND (Masse)
6
Rot zurück (GND)
7
Grün zurück (GND)
8
Blau zurück (GND)
9
Kein Anschluß
10
Synch. zurück (GND)
11
GND (Masse)
12
Bi-direktional DATEN (SDA)
13
H. oder gemischte Synch.
14
V. SYNCH (VCLK)
15
Datenuhr
Signalpegel
Videosignal: 0,7 Vss (analog)
Synch. Signal: TTL-Pegel
PC 15-pol. Mini-D-Sub
YCbCr
Cr
Y
Cb
Cr (GND)
Y (GND)
Cb (GND)
G-77
4
3
2
1
5
10
9
8
6
7
15
14
13
12
11
