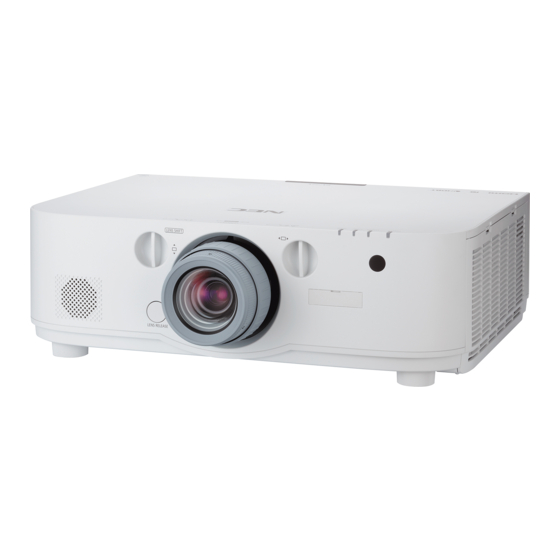

Seite 1 Projektor PA622U/PA522U/PA672W/ PA572W/PA722X/PA622X/ PA621U/PA521U/PA671W/ PA571W/PA721X/PA621X Bedienungshandbuch • Der PA522U, PA572W, PA622X, PA621U, PA671W und PA721X werden in Nordamerika nicht verkauft. Modell Nr. NP-PA622U/NP-PA522U/NP-PA672W/NP-PA572W/NP-PA722X/NP-PA622X/NP-PA621U/NP-PA521U/NP-PA671W/ NP-PA571W/NP-PA721X/NP-PA621X...
Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.
Seite 3: Sicherheitshinweise
Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC Projektor benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. Dieses Handbuch ist das gemeinsame Bedienungshandbuch für die folgenden Modelle 1 und 2. Die Erklärung in diesem Handbuch basiert hauptsächlich auf dem Modell NP-PA622U.
Seite 4: Wichtige Sicherheitshinweise
Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.
Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Stromschläge
Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Stromschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation gewährleistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand zwischen Wänden und Projektor ein. (→ Seite vii) •...
Seite 6: Vorsicht Beim Umgang Mit Der Optischen Linse
Wichtige Informationen VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Ein Missbrauch wie z.B. die Benutzung des Kippfußes als Griff oder Aufhänger für die Wandmontage kann zu einer Beschädigung des Projektors führen. • Versenden Sie den Projektor nicht in der Softtasche durch einen Paketdienst und verschiffen Sie sie nicht. Der Projektor im Inneren der Softtasche könnte dadurch beschädigt werden.
Seite 7: Lampenaustausch
Wichtige Informationen Lampenaustausch • Verwenden Sie für Sicherheit und Leistung die angegebene Lampe. • Folgen Sie für den Austausch der Lampe allen Anweisungen auf Seite 178. • Stellen Sie sicher, dass Sie die Lampe und den Filter ersetzen, wenn die Meldung [DIE LAMPE HAT DAS ENDE IHRER LEBENSDAUER ERREICHT.
Seite 8: Vorsichtsmassnahmen Zur Gesundheit Bei Der Betrachtung Von 3D-Bildern
Wichtige Informationen Vorsichtsmassnahmen zur Gesundheit bei der Betrachtung von 3D-Bildern Bevor Sie 3D-Bilder betrachten, lesen Sie unbedingt die Vorsichtsmaßnahmen zu Gesundheitsrisiken, die Sie im Benutzerhandbuch Ihrer manuell 3D Brillen oder Ihrer 3D-kompatiblen Medien wie Blu-ray Disks, Videospiele, Computervideodateien und dergleichen finden. Zur Vermeidung von gesundheitsbeeinträchtigenden Symptomen beachten Sie Folgendes: •...
Seite 9: Platz Für Die Installation Des Projektors
Wichtige Informationen Platz für die Installation des Projektors Sorgen Sie für ausreichend Abstand zwischen dem Projektor und der Umgebung wie unten abgebildet. Die mit hoher Temperatur aus dem Gerät ausströmende Abluft könnte wieder in das Gerät eingesaugt werden. Installieren Sie den Projektor nicht in einer Position, wo die Luft aus einer Klimaanlage auf den Projektor trifft. Heiße Luft aus einer Klimaanlage kann von den Lüftungsöffnungen des Projektors aufgenommen werden.
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang?.........................1 ❷ Einführung zum Projektor....................2 Wir gratulieren Ihnen zur Anschaffung Ihres Projektors..........2 Installation.........................2 Videos ........................2 Netzwerk ........................3 Stromsparend ......................4 Wartung ........................4 Zu diesem Benutzerhandbuch ..................5 Über die [NETZWERKEINSTELLUNGEN] des Projektors ........6 ❸...
Seite 11 Inhaltsverzeichnis ❹ Den Eco-Modus ändern/Stromspareffekt mit dem Eco-Modus überprüfen [ECO- MODUS]........................31 Überprüfen der Energiesparwirkung [CO2-MESSER]..........32 ❺ Verwenden des optionalen Mausfernempfängers (NP01MR)........33 ❻ Die horizontale und vertikale Trapezverzerrung korrigieren [ECKENKORREKTUR]..35 ❼ Nicht erlaubte Benutzung des Projektors verhindern [SICHERHEIT] ......38 ❽ Projizieren von 3D-Videos ....................41 Verfahren zum Betrachten von 3D-Videos mit diesem Projektor ......41 Wenn Videos nicht in 3D angeschaut werden können..........43 ❾...
Seite 12 Inhaltsverzeichnis [GEOMETRISCHE KORREKTUR] ...............102 [EDGE-BLENDING] ....................106 [MEHRFACH-ANZEIGE] ..................107 ❼ Menü Beschreibungen und Funktionen [EINRICHTEN]..........109 [MENÜ] .........................109 [INSTALLATION] ....................111 [STEUERUNG] .....................114 [NETZWERK-EINSTELLUNGEN].................122 [QUELLOPTIONEN] .....................127 [ENERGIE-OPTIONEN]..................129 Rücksetzung auf die Werkseinstellungen [RESET] ..........131 ❽ Menü Beschreibungen und Funktionen [INFO.] ............133 [VERWENDUNGSDAUER] ...................133 [QUELLE(1)] ......................134 [QUELLE(2)] ......................134 [QUELLE(3)] ......................134 [QUELLE(4)] ......................135...
Seite 13 Inhaltsverzeichnis ❶ Reinigung der Filter ....................174 ❷ Reinigung der Linse....................177 ❸ Reinigung des Gehäuses ...................177 ❹ Austausch der Lampe und der Filter ................178 8. User Supportware ..................183 ❶ Betriebsumgebung für die auf der CD-ROM enthaltene Software ......183 Namen und Funktionen der Programme im Software-Paket ........183 Download-Dienst....................184 Betriebsumgebung....................184 ❷...
Seite 14 Inhaltsverzeichnis „Medienfreigabe“ im Windows Media Player 11 einrichten ........247 „Medienfreigabe“ im Windows Media Player 12 einrichten ........249 Den Projektor mit dem Medienserver verbinden...........250 Den Projektor vom Medienserver trennen ............251 ❻ Einschränkungen bei der Wiedergabe von Dateien ...........252 Einige Einschränkungen bei PowerPoint-Dateien..........252 Einige Einschränkungen bei Excel-Dateien ............252 Einige Einschränkungen bei PDF-Dateien............252 10.
Seite 15: Einführung
Nur für Nordamerika Befristete Garantie Für Kunden in Europa: Sie finden unsere aktuell geltende • Wichtige Information (Für Nord- NEC-Projektor CD-ROM Garantiebestimmung auf unserer Amerika: 7N8N4122) (Für an- Bedienungshandbuch (PDF) und Webseite: dere Länder als Nord-Amerika: das Dienstprogramm www.nec-display-solutions.com...
Seite 16: ❷ Einführung Zum Projektor
WUXGA (1920 × 1200) 16:10 PA522U/PA521U 5200 lm WUXGA (1920 × 1200) 16:10 PA672W/PA671W 6700 lm WXGA (1280 × 800) 16:10 PA572W/PA571W 5700 lm WXGA (1280 × 800) 16:10 PA722X/PA721X 7200 lm XGA (1024 × 768) PA622X/PA621X 6200 lm XGA (1024 × 768) •...
Seite 17: Netzwerk
Komfortables Dienstprogramm (User Supportware) standardmäßig enthalten [HDBaseT-Modelle] Die drei Dienstprogramme auf der beiliegenden NEC Projector CD-ROM (Virtual Remote Tool, PC Control Utility Pro 4 (für Windows) und PC Control Utility Pro 5 (für Mac OS)) können verwendet werden. Die folgenden drei Utility-Software Programme auf der CD-ROM können nicht verwendet werden.
Seite 18: Stromsparend
1. Einführung Die sechs Dienstprogramme auf der beiliegenden NEC Projektor CD-ROM (Virtual Remote Tool, PC Control Uti- lity Pro 4 (für Windows), PC Control Utility Pro 5 (für Mac OS), Image Express Utility Lite (für Windows/Mac OS), Image Express Utility 2.0 (für Windows), Desktop Control Utility 1.0 (für Windows)) können verwendet werden.
Seite 19: Zu Diesem Benutzerhandbuch
Inhalt. Wenn das Kapitel für Sie nicht von Belang ist, können Sie es überspringen. Bezeichnung über Hauptfunktionen Diese zeigen die Beschreibungen der Modellgruppen entsprechend ihrer Hauptfunktionen an. [HDBaseT-Modelle] Anwendbar auf die Modelle NP-PA622U/NP-PA522U/NP-PA672W/NP-PA572W/NP-PA722X/NP-PA622X. [MM-Modelle] Anwendbar auf die Modelle NP-PA621U/NP-PA521U/NP-PA671W/NP-PA571W/NP-PA721X/NP-PA621X. *Die Beschreibung gilt für alle Modelle, wenn der Modellname nicht angezeigt wird.
Seite 20: Über Die [Netzwerkeinstellungen] Des Projektors
1. Einführung Über die [NETZWERKEINSTELLUNGEN] des Projektors „NETZWERK-EINSTELLUNGEN“ müssen durchgeführt werden, wenn dieser Projektor mit einem verkabelten oder drahtlosen LAN verbunden wird. Für [HDBaseT-Modelle] Konfigurieren Sie den Projektor mithilfe den folgenden „1. NETZWERK-EINSTELLUNGEN“. “2. „NETZWERK-EIN- STELLUNGEN (MM)“ kann nicht verwendet werden. Für [MM-Modelle] Die folgenden zwei Arten von [NETZWERK-EINSTELLUNGEN] 1 und 2 können verwendet werden.
Seite 21: ❸ Bezeichnungen Der Projektorteile
1. Einführung ❸ Bezeichnungen der Projektorteile Vorne/Oben Das Objektiv ist separat erhältlich. Die unten stehende Beschreibung bezieht sich auf den Fall, dass das NP13ZL- Objektiv montiert ist. Linsenversatz-Wähler (vertikal/ Hebelabdeckung sichern horizontal) (→ Seite 168) (→ Seite 21) Anzeigenabschnitt Zoom-Hebel/Zoom-Ring (→ Seite (→...
Seite 22: Rückseite
1. Einführung Rückseite Fernbedienungssensor (befindet Anschlussleiste sich an der Vorder- und Rückseite) (→ Seite 10) (→ Seite 13) USB (LAN)-Port [MM-Modelle] Dies befindet sich im Inneren des Pro- Belüftung (Auslass) jektors. Ein separat erhältlicher WLAN- Hier entweicht die warme Luft. Adapter kann hinzugefügt werden.
Seite 23: Bedienfeld/Anzeigenabschnitt
1. Einführung Bedienfeld/Anzeigenabschnitt (POWER) Taste (→ Seite 16, 27) 2. POWER-Anzeige (→ Seite 15, 16, 27, 270) 3. STATUS-Anzeige (→ Seite 270) 4. LAMP-Anzeige (→ Seite 178, 271) 5. TEMP. Anzeige (→ Seite 271) 6. INPUT Taste (→ Seite 18) 7.
Seite 24: Ausstattung Der Anschlussleiste
16. REMOTE-Anschluss (Stereo Mini) (→ Seite 162) Verwenden Sie diese Buchse für die Kabelfernbedie- 6. BNC (Y/C) Eingang Anschluss (BNC × 2) nung des Projektors mit der NEC-Fernbedienung für (→ Seite 162) die Modellreihe PX750U/PH1000U/PH1400U. 7. BNC AUDIO IN Minibuchse (Stereo Mini) Verbinden Sie den Projektor und die optionale Fern- (→...
Seite 25: ❹ Bezeichnungen Der Fernbedienungsteile
1. Einführung ❹ Bezeichnungen der Fernbedienungsteile Das HDBaseT-Modell ist in den Abbildungen der externen Steuerung beschrieben. 8. TEST Taste 28. EXIT Taste (→ Seite 85) (→ Seite 77) 9. Edge Blend. Taste 29. ▲▼◀▶ Taste (→ Seite 71, 106) (→ Seite 77) 10.
Seite 26: Installation Der Batterie
1. Einführung Installation der Batterie 1. D r ü c k e n S i e a u f d e n 2. Legen Sie neue Batterien 3. Schieben Sie die Abdeckung über die Schnappverschluss und ein (AA). Stellen Sie sicher, Batterien zurück, bis sie einrastet.
Seite 27: Reichweite Der Drahtlosen Fernbedienung
1. Einführung Reichweite der drahtlosen Fernbedienung 40 m 20 m 20 m 20 m Fernbedienungssensor am Projektorgehäuse 20 m Fernbedienung 15 m 15 m 15 m 15 m 40 m 40 m • Das Infrarot-Signal funktioniert bei Sichtverbindung bis zu einer Entfernung von den oben genannten Metern und innerhalb eines 60-Grad-Winkels vom Fernbedienungssensor am Projektorgehäuse.
Seite 28: Bildprojektion (Grundbetrieb)
2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektions- schirm. ❶ Ablauf für die Projektion eines Bildes Schritt 1 • Anschluss Ihres Computers/Anschluss des Netzkabels (→ Seite 15) Schritt 2 • Einschalten des Projektors (→ Seite 16) Schritt 3 •...
Seite 29: ❷ Anschluss Ihres Computers/Anschluss Des Netzkabels
2. Bildprojektion (Grundbetrieb) ❷ Anschluss Ihres Computers/Anschluss des Netzkabels 1. Schließen Sie Ihren Computer an den Projektor an. In diesem Abschnitt wird dargestellt, wie der Projektor normalerweise an einen Computer angeschlossen wird. Informationen über andere Anschlussmöglichkeiten finden Sie unter „(2) Herstellen der Verbindungen“ auf Seite 157.
Seite 30: ❸ Einschalten Des Projektors
2. Bildprojektion (Grundbetrieb) ❸ Einschalten des Projektors 1. Nehmen Sie die Linsenkappe ab. 2. Drücken Sie die (POWER)-Taste am Projektorgehäu- se oder die Taste POWER ON auf der Fernbedienung. Die NETZSTROM Anzeige wechselt von rot zu blau und beginnt dann zu blinken. Danach wird das Bild auf den Bildschirm projiziert.
Seite 31: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)
2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit, aus 29 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Nutzen Sie die ▲, ▼, ◀ oder ▶ Taste, um eine der 29 Sprachen aus dem Menü...
Seite 32: ❹ Auswahl Einer Quelle
2. Bildprojektion (Grundbetrieb) ❹ Auswahl einer Quelle Auswahl der Computer- oder Videoquelle HINWEIS: Schalten Sie den an den Projektor angeschlossenen Computer oder die Videoquelle ein. Automatische Signalerkennung Drücken Sie die EINGABE Taste für 1 Sekunde oder länger. Der Projek- tor sucht nach einer verfügbaren Eingangsquelle und zeigt sie an. Die Eingangsquelle ändert sich wie folgt: [HDBaseT-Modelle] HDMI1 →...
Seite 33: Auswählen Der Standardquelle
2. Bildprojektion (Grundbetrieb) Auswählen der Standardquelle Sie können eine Quelle als Standardquelle einstellen, so dass diese nach jedem Einschalten des Projektors angezeigt wird. 1. Drücken Sie die MENÜ Taste. Nun wird das Menü angezeigt. 2. Drücken Sie die ▶ Taste, um [EINRICHTEN] auszuwählen und drücken Sie dann die ▼ Taste oder die ENTER Taste, um [GRUNDLEGENDES] auszuwählen.
Seite 34: ❺ Einstellen Der Bildgröße Und Position
2. Bildprojektion (Grundbetrieb) ❺ Einstellen der Bildgröße und Position Stellen Sie die Bildgröße und -position mit dem Linsenversatzwähler, dem einstellbaren Kippfußhebel, dem Zoom- Hebel/Zoom-Ring und dem Fokus-Ring ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen der vertikalen und horizontalen Position des Einstellen der Schärfe projizierten Bildes [Fokus-Ring]...
Seite 35: Einstellen Der Vertikalen Position Eines Projizierten Bildes (Linsenversatz)
2. Bildprojektion (Grundbetrieb) Einstellen der vertikalen Position eines projizierten Bildes (Linsenversatz) VORSICHT Nehmen Sie die Anpassung vor, wenn Sie hinter oder neben dem Projektor stehen. Einstellen von der Vorderseite aus könnte Ihre Augen dem starken Licht aussetzen und sie dadurch verletzen. Linsenversatz-Wähler (Horizontal) Nach links Nach rechts...
Seite 36: Fokus
2. Bildprojektion (Grundbetrieb) TIPP: • Das unten abgebildete Diagramm zeigt den Objektivverschiebungsbereich (Projektionsformat: Tisch/vorne) des WUXGA-Typs (ohne die NP30ZL-Objektiveinheit). Verwenden Sie den Neigungsfuß, wenn Sie die Projektion darüber hinaus anheben wollen. (→ Seite 25) • Siehe Seite für den Objektivverschiebungsbereich der WXGA- und XGA-Typen und für Deckenaufhängungs-/Frontprojekti- PA622U/PA522U Breite des projizierten Bildes 50%V...
Seite 37: Passendes Objektiv: Np30Zl
2. Bildprojektion (Grundbetrieb) Passendes Objektiv: NP30ZL Die NP30ZL Objektiveinheit richtet die periphere Bildschärfe um die optische Achse aus. Peripherer Fokusring Fokusring Zoom Hebel 1. Drehen Sie den Fokusring links und rechts, um den Fokus auf der optischen Achse auszurichten. * Die Abbildung zeigt ein Beispiel, wenn der Linsenver- satz nach oben verschoben wird.
Seite 38: Passendes Objektiv: Np11Fl
2. Bildprojektion (Grundbetrieb) Passendes Objektiv: NP11FL Stellen Sie die Bildschärfe und die Bildverzerrung mit dem Objektiv NP11FL ein. Vorbereitungen: Drehen Sie die Linsenversatz-Wähler (vertikal und horizontal) am Projektor, um den Linsenversatz wieder in die Mitte zu bringen. Ungefähre Mittelposition der Linse (hier für den Frontprojektionsmodus erklärt) Horizontaler Wähler Drehen Sie den Wähler zunächst zum linken Rand und drehen Sie dann so weiter, dass der Knopf horizontal ist.
Seite 39: Zoom
2. Bildprojektion (Grundbetrieb) Zoom Drehen Sie den Zoom-Hebel oder den Zoom-Ring im oder gegen den Uhrzeigersinn. • Das separat erhältliche Objektiv NP11FL verfügt nicht über einen Zoom-Ring. Zoom-Ring Einstellen der Kippfüße 1. Drehen Sie zum Einstellen den rechten und den linken Kippfuß. Die Kippfüße verlängern und verkürzen sich, wenn sie gedreht wer- den.
Seite 40: ❻ Automatische Optimierung Des Computersignals
2. Bildprojektion (Grundbetrieb) ❻ Automatische Optimierung des Computersignals Anpassen des Bildes mit Hilfe der Automatik-Einstellfunktion Wenn ein Signal vom Eingangsanschluss Computer-Video, BNC-Video (RGB analog), HDMI 1, HDMI 2 oder DisplayPort (einschließlich des Eingangssignals HDBaseT) projiziert wird, können Sie die Bildqualität mit einer Berührung der Taste einstellen, wenn die Ränder des Projektionsbildes abgeschnitten sind oder die Projektionsqualität schlecht ist.
Seite 41: ❽ Ausschalten Des Projektors
2. Bildprojektion (Grundbetrieb) ❽ Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die STANDB�-Taste auf der Fern- STANDBY-Taste auf der Fern- -Taste auf der Fern- bedienung. Die [NETZSTROM AUSSCHALTEN/SIND SIE SICHER? / CO2-REDUZIERUNGS-SESSION 0,000[g-CO2]]-Meldung erscheint.
Seite 42: ❾ Nach Der Benutzung
2. Bildprojektion (Grundbetrieb) ❾ Nach der Benutzung Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. 3. Setzen Sie die Linsenkappe auf die Linse. 4. Wenn die Kippfüße verlängert wurden, schrauben Sie sie ein, bevor Sie den Projektor bewegen.
Seite 43: Praktische Funktionen
3. Praktische Funktionen ❶ Ausblenden von Bild und Ton Das projizierte Video und der ausgegebene Ton über den eingebauten Lautsprecher und Soundausgang wird vorübergehend ausgeblendet. Drücken Sie die BLANK Taste. Das projizierte Video wird ausgeblendet. Drücken Sie die MUTE Taste. Der projizierte Ton wird ausgeblendet.
Seite 44: ❷ Einfrieren Eines Bildes
3. Praktische Funktionen ❷ Einfrieren eines Bildes Drücken Sie zum Einfrieren eines Bildes die FREEZE-Taste. Drücken Sie diese Taste zum Wiederaufnehmen der Bewegung noch einmal. HINWEIS: Das Bild wird eingefroren, aber das Originalvideo wird immer noch abgespielt. ❸ Vergrößern eines Bildes Sie können das Bild auf das bis zu Vierfache vergrößern.
Seite 45: ❹ Den Eco-Modus Ändern/Stromspareffekt Mit Dem Eco-Modus Überprüfen [Eco-Modus]
3. Praktische Funktionen ❹ Den Eco-Modus ändern/Stromspareffekt mit dem Eco- Modus überprüfen [ECO-MODUS] Mit dieser Funktion können Sie zwei Helligkeitsmodi der Lampe wählen: INAKTIV- oder AKTIV-Modus. Die Lebensdauer der Lampe kann durch Aktivieren der [ECO-BETRIEBSART] verlän- gert werden. [ECO-BETRIEBSART] Beschreibung [INAKTIV] Dies ist die Standardeinstellung (100% Helligkeit).
Seite 46: Überprüfen Der Energiesparwirkung [Co2-Messer]
3. Praktische Funktionen Überprüfen der Energiesparwirkung [CO2-MESSER]. Diese Funktion zeigt den Energiespareffekt in Bezug auf die CO -Emissionsreduktion (kg) an, wenn die [ECO- BETRIEBSART] des Projektors auf [INAKTIV] oder [AKTIV] gestellt wurde. Diese Funktion wird als [CO2-MESSER] bezeichnet. Es gibt zwei Meldungen: [CO2-REDUZIERUNG GESAMT] und [CO2-REDUZIERUNGS-SESSION]. Die Meldung [ CO2- ] zeigt die Gesamtmenge der CO2-Emissionsreduktion vom Zeitpunkt der Auslieferung bis jetzt an.
Seite 47: ❺ Verwenden Des Optionalen Mausfernempfängers (Np01Mr)
3. Praktische Funktionen ❺ Verwenden des optionalen Mausfernempfängers (NP01MR) Der optionale Mausfernempfänger ermöglicht Ihnen die Bedienung der Mausfunktionen Ihres Computers über die Fernbedienung. Dies ist eine hervorragende Annehmlichkeit, um durch Ihre mit dem Computer erstellten Präsenta- tionen zu klicken. Anschließen des Mausfernempfängers an Ihren Computer Wenn Sie die Mausfernfunktion verwenden möchten, schließen Sie den Mausempfänger an den Computer an.
Seite 48: Bedienung Ihrer Computer-Maus Von Der Fernbedienung Aus
3. Praktische Funktionen Bedienung Ihrer Computer-Maus von der Fernbedienung aus Sie können Ihre Computer-Maus von der Fernbedienung aus bedienen. CTL Taste + SEITE ▼/▲ Taste ......Zum Durchlaufen des Fenster-Anzeigebereiches oder zum Anzeigen des vorherigen oder nächsten Dias in PowerPoint auf Ihrem Computer. ▲▼◀▶...
Seite 49: ❻ Die Horizontale Und Vertikale Trapezverzerrung Korrigieren [Eckenkorrektur]
3. Praktische Funktionen ❻ Die horizontale und vertikale Trapezverzerrung korrigieren [ECKENKORREKTUR] Verwenden Sie die [ECKENKORREKTUR] Funktion, um die Trapez-(trapezförmige)-Verzerrung zu korrigieren und die Ober- oder Unterseite sowie die linke und rechte Seite des Bildschirms zu verlängern oder zu verkürzen, so dass das projizierte Bild rechteckig ist.
Seite 50 3. Praktische Funktionen 5. Drücken Sie die ▼ Taste, um mit der [ECKENKORREKTUR] auszurichten und drücken Sie die ENTER Taste. Die Zeichnung zeigt das linke Symbol ( ) als ausgewählt. Der Bildschirm wechselt zum [ECKENKORREKTUR]-Bildschirm. HINWEIS: • Wenn eine andere [GEOMETRISCHE KORREKTUR] Funktion als [ECKENKORREKTUR] eingestellt wurde, wird der [ECKEN- KORREKTUR] Bildschirm nicht angezeigt.
Seite 51 3. Praktische Funktionen Daraufhin erscheint der Bestätigungsbildschirm. 11. Drücken Sie die ◀ oder ▶ Taste, um [OK] hervorzuheben und drücken Sie die ENTER Taste. Damit ist die [ECKENKORREKTUR] abgeschlossen. • Wählen Sie [AUFHEBEN] und drücken Sie die ENTER Taste, um zum [ECKENKORREKTUR] Bildschirm zu- rückzukehren.
Seite 52: ❼ Nicht Erlaubte Benutzung Des Projektors Verhindern [Sicherheit]
3. Praktische Funktionen ❼ Nicht erlaubte Benutzung des Projektors verhindern [SICHERHEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, um die Bedienung durch nicht autorisierte Benutzer zu verhindern. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüs- selwort-Eingabebildschirm angezeigt.
Seite 53 3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der ▲▼◀▶ Tasten ein und drücken Sie die ENTER Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [�ES] und drücken Sie die ENTER Taste. Damit ist die SICHERHEIT-Funktion aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
Seite 54 3. Praktische Funktionen So deaktivieren Sie die SICHERHEIT-Funktion: 1. Drücken Sie die MENÜ Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [EINRICHTEN] → [STEUERUNG] → [SICHERHEIT] und drücken Sie die ENTER Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER-Taste. Der SICHERHEITSSCHLÜSSELWORT-Bildschirm wird eingeblendet.
Seite 55: ❽ Projizieren Von 3D-Videos
3. Praktische Funktionen ❽ Projizieren von 3D-Videos Dieser Projektor kann verwendet werden, um Videos in 3D mit handelsüblichen aktiven 3D Shutterbrillen anzusehen. Um das 3D-Video und die Brille zu synchronisieren, muss ein im Handel erhältlicher 3D-Strahler an den Projektor angeschlossen werden (auf der Projektorseite). Die 3D-Brille empfängt Informationen vom 3D-Strahler und führt das Öffnen und Schließen auf der linken und rechten Seite aus.
Seite 56 3. Praktische Funktionen Der [3D-Einstellungen] Bildschirm wird angezeigt. (2)Drücken Sie die ▼ Taste, um den Cursor mit [FORMAT] auszurichten und drücken Sie die ENTER Taste. Der Formatbildschirm wird angezeigt. (3)Wählen Sie das Eingangssignal mit der ▼ Taste und drücken Sie dann die ENTER Taste. Der 3D-Einstellungen Bildschirm wird ausgeblendet und das 3D-Video wird projiziert.
Seite 57: Wenn Videos Nicht In 3D Angeschaut Werden Können
3. Praktische Funktionen Wenn Videos nicht in 3D angeschaut werden können Bitte überprüfen Sie die folgenden Punkte, wenn Sie Videos nicht in 3D ansehen können. Lesen Sie bitte auch das mit der 3D-Brille mitgelieferte Bedienhandbuch. Mögliche Ursachen Lösungen Das ausgewählte Signal unterstützt keine 3D-Ausgabe. Ändern Sie den Videosignal Eingang auf einen, der 3D unterstützt.
Seite 58: ❾ Den Projektor Über Einen Http-Browser Steuern
3. Praktische Funktionen ❾ Den Projektor über einen HTTP-Browser steuern Übersicht Der HTTP-Serverbildschirm des Projektors kann mit Hilfe eines Webbrowsers auf dem Computer angezeigt werden, um den Projektor zu bedienen. Es gibt für den HTTP-Serverbildschirm des Projektors einen Standard-HTTP-Serverbildschirm (identisch für HDBaseT- Modelle und MM-Modelle) und den speziellen HTTP-Serverbildschirm für MM-Modelle.
Seite 59: Vorbereitung Vor Der Verwendung
3. Praktische Funktionen TIPP: • Wenn Sie die IP-Adresse hier einstellen wollen, geben Sie eine andere IP-Adresse im selben Segment an, als die IP-Adresse, die auf dem Standard-HTTP-Serverbildschirm eingestellt worden ist. 4. Starten Sie den Web-Browser auf Ihrem Computer und geben Sie die Adresse oder die URL in das Einga- befeld ein.
Seite 60: Handhabung Der Adresse Für Den Betrieb Über Einen Browser
IP-Adresse des Projektors entspricht, von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors auf „pj.nec.co.jp“ festgelegt, erfolgt der Zugriff auf die Netzwerk- einstellung durch die Angabe von http://pj.nec.co.jp/index.html...
Seite 61: Quellenauswahl
3. Praktische Funktionen BILD: Regelt die Videoeinstellung des Projektors. HELLIGKEIT ▲ ..Erhöht den Helligkeits-Einstellwert. HELLIGKEIT ▼ ..Verringert den Helligkeits-Einstellwert. KONTRAST ▲ ..Erhöht den Kontrast-Einstellwert. KONTRAST ▼ ..Verringert den Kontrast-Einstellwert. FARBE ▲ ....Erhöht den Farb-Einstellwert. FARBE ▼ ....Verringert den Farb-Einstellwert. FARBTON ▲...
Seite 62: Netzwerkeinstellungen
3. Praktische Funktionen NETZWERK-EINSTELLUNGEN http://<IP-Adresse des Projektors (Standard)>/index.html • EINSTELLUNGEN VERKABELT EINSTELLUNG Stellt verkabeltes LAN ein. ANWENDEN Wendet Ihre Einstellungen auf das verkabelte LAN an. PROFIL 1/PROFIL 2 Es können zwei Einstellungsprofile für die verkabelte LAN-Verbindung gespeichert werden. Wählen Sie PROFIL 1 oder PROFIL 2 aus. DEAKTIVIEREN Deaktiviert die verkabelte LAN-Verbindung DHCP ON...
Seite 63 Beispiel für eine Nachricht vom Projektor: Die Lampe und die Filter haben das Ende ihrer Lebensdauer erreicht. Tauschen Sie bitte die Lampe und die Filter aus. Projektorname: NEC Projektor Lampenbetriebsstunden: 100 [H] ABSENDER-ADRESSE Geben Sie die Adresse des Absenders ein.
Seite 64: Netzwerkservice
3. Praktische Funktionen • NETZWERKSERVICE PJLink PASSWORT Legen Sie ein Passwort für PJLink* fest. Das Passwort darf maximal 32 Zeichen lang sein. Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort dennoch vergessen haben, wenden Sie sich an Ihren Händler. HTTP PASSWORT Geben Sie ein Passwort für den HTTP-Server ein.
Seite 65: Netzwerkeinstellungen (Mm-Modelle)
3. Praktische Funktionen NETZWERKEINSTELLUNGEN (MM-Modelle) http://<IP-Adresse des Projektors (MM)>/index.html • SETTINGS WIRED oder WIRELESS SETTING Stellt verkabeltes oder drahtloses LAN ein. APPLY Wendet Ihre Einstellungen auf das verkabelte oder drahtlose LAN an. DISABLE Deaktiviert die verkabelte LAN-Verbindung PROFILE 1/PROFILE Es können zwei Einstellungsprofile für die verkabelte LAN-Verbindung gespeichert werden. Wählen Sie PROFILE 1 oder PROFILE 2 aus.
Seite 66 3. Praktische Funktionen CHANNEL Wählen Sie einen Kanal. Die verfügbaren Kanäle hängen vom Land und der Region ab. Wenn Sie [INFRASTRUKTUR] auswählen, achten Sie darauf, dass sich der Projektor und Ihr Zugangspunkt auf demselben Kanal befinden; wenn Sie [AD HOC] auswählen, achten Sie darauf, dass sich der Projektor und Ihr Computer auf demselben Kanal befinden.
Seite 67: Network Service
3. Praktische Funktionen Wenn [WEP 64 bit] oder [WEP 128 bit] unter [SECURITY TYPE] ausgewählt wurde: Geben Sie den WEP-Schlüssel ein. Auswahl Zeichen (ASCII) Hexadezimalzahlen (HEX) WEP 64 bit Bis zu 5 Zeichen Bis zu 10 Zeichen WEP 128 bit Bis zu 13 Zeichen Bis zu 26 Zeichen Wenn [WPA PSK-TKIP], [WPA PSK-AES], [WPA2 PSK-TKIP] oder [WPA2 PSK-AES]...
Seite 68: ❿ Das Bild Ihres Computer-Bildschirms Aus Dem Projektor Über Ein Netzwerk [Network Projector] Projizieren (Mm-Modelle)
3. Praktische Funktionen ❿ Das Bild Ihres Computer-Bildschirms aus dem Projektor über ein Netzwerk [NETWORK PROJECTOR] projizieren (MM-Modelle) Durch Auswählen des Projektors, der mit demselben Netzwerk verbunden ist, wie Ihr PC, können Sie das Bild des PC-Bildschirms auf einen Bildschirm über das Netzwerk projizieren. Der Anschluss des Computerkabels (VGA) wird dafür nicht benötigt.
Seite 69 3. Praktische Funktionen • Drücken Sie beim Bedienen der Haupteinheit kurz die Taste „EINGANG“, um den Bildschirm [EINGANGSAN- SCHLUSS] im On-Screen-Menü anzuzeigen. Drücken Sie die Taste ▼, um [8:ETHERNET] auszuwählen und drücken Sie dann die Taste „EINGABE“, um den Anwendungsmenübildschirm anzuzeigen. 2.
Seite 70 3. Praktische Funktionen Das Bild mit dem Netzwerk-Projektor projizieren 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2. Klicken Sie auf [Alle Programme]. 3. Klicken Sie auf [Zubehör]. 4. Klicken Sie auf [Verbindung mit einem Netzwerkprojektor herstellen]. Wenn das Fenster [Genehmigung für Verbindung mit einem Netzwerkprojektor] erscheint, klicken Sie auf [Ja]. Das Fenster „Verbindung mit einem Netzwerkprojektor herstellen“...
Seite 71 3. Praktische Funktionen 7. Geben Sie das Passwort in das Passworteingabefeld ein, das mit dem Bedienschritt 3 auf Seite darg- estellt wird. 8. Klicken Sie auf [Verbinden]. Die Netzwerkprojektor-Funktion arbeitet nun und der Bildschirm von Windows 7 wird vom Projektor projiziert. •...
Seite 72: ⓫ Den Projektor Für Den Betrieb Ihres Computers Über Ein Netzwerk [Remote Desktop] Verwenden (Mm-Modelle)
3. Praktische Funktionen ⓫ Den Projektor für den Betrieb Ihres Computers über ein Netzwerk [REMOTE DESKTOP] verwenden (MM-Modelle) • Durch Auswählen des PCs, der mit demselben Netzwerk verbunden ist, wie der Projektor, können Sie das Bild des PC-Bildschirms auf einen Bildschirm über das Netzwerk projizieren. Sie können dann Windows 8, Windows 7, Windows Vista oder Windows XP auf dem mit dem Netzwerk verbun- denen PC mit der Tastatur bedienen.
Seite 73: Das Passwort Für Das Benutzerkonto Von Windows 7 Einrichten
3. Praktische Funktionen Das Passwort für das Benutzerkonto von Windows 7 einrichten TIPP: Wenn schon ein Passwort für ein Konto eingerichtet wurde, können die Schritte 1 bis 9 übersprungen werden. 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2.
Seite 74: Den Remote Desktop Starten
3. Praktische Funktionen 4. Klicken Sie auf das blau angezeigte [Status ansehen] rechts unter [LAN-Verbindung] im Fenster. Das Fenster [LAN-Verbindungsstatus] erscheint. 5. Klicken Sie auf [Details...]. Schreiben Sie sich den Wert für die angezeigte „IPv4 IP-Adresse“ (xxx.xxx.xxx.xxx) auf. 6. Klicken Sie auf [Schließen]. 7.
Seite 75 3. Praktische Funktionen • Drücken Sie beim Bedienen der Haupteinheit kurz die Taste „EINGANG“, um den Bildschirm [EINGANGSAN- SCHLUSS] im On-Screen-Menü anzuzeigen. Drücken Sie die Taste ▼, um [8:ETHERNET] auszuwählen und drücken Sie dann die Taste „EINGABE“, um den Anwendungsmenübildschirm anzuzeigen. Das [REMOTEDESKTOPVERBINDUNG]-Fenster erscheint.
Seite 76: Den Remote Desktop Verlassen
3. Praktische Funktionen Den Remote Desktop verlassen 1. Bedienen Sie die kabellose Tastatur, um auf dem vom Projektor projizierten Desktop-Bildschirm auf [Start] zu klicken. 2. Klicken Sie auf das [X] rechts im Startmenü. Die Remote-Desktop-Funktion wird beendet. 3. Drücken Sie auf der Fernbedienung die Taste für einen anderen Eingangsanschluss als „8/Ethernet“. Schalten Sie den Eingangsanschluss mithilfe der Taste „EINGANG“...
Seite 77: Mehrfach-Anzeige Projektion
4. Mehrfach-Anzeige Projektion ❶ Was Sie mit der Mehrfach-Anzeige-Projektion tun können Dieser Projektor kann einzeln oder in mehreren Einheiten für Mehrfach-Anzeige-Projektion benutzt werden. Wir zeigen hier ein Beispiel mit zwei Projektionsbildschirmen. Fall 1 Nutzung eines einzelnen Projektors für zwei Arten von Videos zur gleichen Zeit [PIP/BILD FÜR BILD] Fall 2 Mit vier Projektoren (Liquid Crystal Display: XGA) zur Projektion eines Videos mit einer Auflösung von 1920 ×...
Seite 78: Fall 2. Mit Vier Projektoren (Liquid Crystal Display: Xga) Zur Projektion Von Videos Mit Einer Auflösung Von 1920 × 1080 Pixel [Kacheln]
4. Mehrfach-Anzeige Projektion Fall 2. Mit vier Projektoren (Liquid Crystal Display: XGA) zur Projektion von Videos mit einer Auflösung von 1920 × 1080 Pixel [KACHELN] Anschluss-Beispiel und Projektionsbild Funktionen des Bildschirm-Menüs 1 Vier ähnliche Videos werden angezeigt, wenn vier Projektoren projiziert werden. Bitte fragen Sie Ihren Einzelhändler wegen der Ausrichtung der Projektionsposition jedes Projektors.
Seite 79 4. Mehrfach-Anzeige Projektion 2 Benutzen Sie das Bildschirmmenü, um mit den vier jeweiligen Projektoren das Bild in vier Teile zu teilen. Rufen Sie den [ANZEIGE] → [MEHRFACH-ANZEIGE] → [BILDEINSTELLUNG] Bildschirm im Bildschirmmenü auf und wählen Sie [KACHELN]. (1)Auf dem Bildschirm für die Einstellung der Anzahl der horizontalen Geräte, wählen Sie [2 GERÄTE]. (Anzahl der Geräte in horizontaler Richtung) (2)Auf dem Bildschirm für die Einstellung der Anzahl der vertikalen Geräte, wählen Sie [2 GERÄTE].
Seite 80: Dinge, Die Bei Der Installation Von Projektoren Zu Beachten Sind
4. Mehrfach-Anzeige Projektion Dinge, die bei der Installation von Projektoren zu beachten sind • Lassen Sie ausreichend Platz links und rechts vom Projektor, damit die Lufteinlässe oder Auslässe des Projektors nicht blockiert werden. Wenn die Luftein- und auslässe blockiert sind, steigt die Temperatur im Inneren des Projektor an und das kann zu einer Fehlfunktion führen.
Seite 81: ❷ Anzeige Zweier Bilder Zur Gleichen Zeit
4. Mehrfach-Anzeige Projektion ❷ Anzeige zweier Bilder zur gleichen Zeit Der Projektor verfügt über eine Funktion, die es Ihnen ermöglicht, zwei verschiedene Signale gleichzeitig zu sehen. Sie haben zwei Modi: BILD-IN-BILD-Modus und BILD FÜR BILD-Modus. Das projizierte Video auf der ersten Bildschirmanzeige wird als Hauptanzeige bezeichnet, während das projizierte Video, das nachfolgend aufgerufen wird, als Nebenanzeige bezeichnet wird.
Seite 82: Projektion Von Zwei Bildschirmen
4. Mehrfach-Anzeige Projektion Projektion von zwei Bildschirmen 1. Drücken Sie die MENÜ-Taste, um das Bildschirmmenü anzuzeigen, und wählen Sie [ANZEIGE] → [PIP/BILD FÜR BILD]. Dadurch wird der [PIP/BILD FÜR BILD] Bildschirm im Bildschirmmenü angezeigt. 2. Wählen Sie [SUB-EINGANG] mit den ▼/▲ Tasten aus und drücken Sie die ENTER Taste. Das zeigt den [SUB.EINGANG] Bildschirm an.
Seite 83: Umschalten Von Der Hauptanzeige Zur Nebenanzeige Und Umgekehrt
4. Mehrfach-Anzeige Projektion Umschalten von der Hauptanzeige zur Nebenanzeige und umgekehrt 1. Drücken Sie die MENÜ-Taste, um das Bildschirmmenü anzuzeigen, und wählen Sie [ANZEIGE] → [PIP/BILD FÜR BILD]. Dadurch wird der [PIP/BILD FÜR BILD] Bildschirm im Bildschirmmenü angezeigt. 2. Wählen Sie [BILDTAUSCH] mit den ▼/▲ Tasten aus und drücken Sie die ENTER Taste. Ruft den Bildschirm für den Tausch der Anzeigepositionen auf.
Seite 84: Einschränkungen
4. Mehrfach-Anzeige Projektion Einschränkungen • Die folgenden Funktionen sind nur für die Hauptanzeige aktiviert. • Audio-visuelle Einstellungen • Video-Vergrößerung/-Komprimierung mit den partiellen D-ZOOM/ZOOM +/− -Tasten. Jedoch ist die Vergrößerung/Komprimierung nur bis zu den in [BILD FÜR BILD GRENZE] eingestellten Posi- tionen möglich.
Seite 85: ❸ Anzeige Eines Bildes Mit [Edge-Blending]
4. Mehrfach-Anzeige Projektion ❸ Anzeige eines Bildes mit [EDGE-BLENDING] Ein Video mit hoher Auflösung kann auf einen noch größeren Bildschirm projiziert werden, indem mehrere Projektoren links, rechts, oben und unten kombiniert werden. Dieser Projektor ist mit einer „EDGE-BLENDING Funktion“ ausgestattet, die die Ränder (Grenzen) des Projektions- bildschirm unsichtbar macht.
Seite 86: Vorbereitung
4. Mehrfach-Anzeige Projektion Vorbereitung: • Schalten Sie den Projektor ein und zeigen Sie ein Signal an. • Bei der Durchführung von Einstellungen und Anpassungen mit der Fernbedienung, aktivieren Sie die [STEUER-ID], um die anderen Projektoren nicht zu aktivieren. (→ Seite 120) Einstellung der Überlappung der Projektionsbildschirme ①...
Seite 87 4. Mehrfach-Anzeige Projektion 4 Wählen Sie [STEUERUNG] → [AKTIV] und drücken Sie die ENTER Taste. Jede [OBEN], [UNTEN], [LINKS], [RECHTS] und [SCHWARZWERT] hat seinen eigenen [STEUERUNG], [MAR- KIERUNG], [BEREICH] und [POSITION]. • Für den Projektor A, stellen Sie [STEUERUNG] für [OBEN], [LINKS] und [UNTEN] auf [INAKTIV]. Ebenso für den Projektor B, stellen Sie [STEUERUNG] für [OBEN], [RECHTS] und [UNTEN] auf [INAKTIV].
Seite 88 4. Mehrfach-Anzeige Projektion 1 Einstellung [BEREICH]. Stellen Sie mit der ◀ oder ▶ Taste den überlappenden Bereich ein. TIPP: • Stellen Sie so ein, dass sich die Markierung des einen Projektors mit der Markierung des anderen Projektors überlappt. 2 Einstellung [POSITION]. Verwenden Sie die ◀...
Seite 89: Schwarzwert Einstellung
4. Mehrfach-Anzeige Projektion Schwarzwert Einstellung Dies stellt den Schwarzwert des überlappenden Bereichs und des nicht überlappenden Bereichs auf der Mehrfach- Anzeige ein (EDGE-BLENDING). Passen Sie den Level der Helligkeit an, wenn Sie das Gefühl haben, dass der Unterschied zu groß ist. HINWEIS: Diese Funktion ist nur verfügbar, wenn [MODUS] aktiv ist.
Seite 90 4. Mehrfach-Anzeige Projektion 9-segmentierte Anteile für Schwarzwert-Einstellung Die mittlere Projektor Diese Funktion stellt den Level der Helligkeit von 9-segmentierten Anteilen für den mittleren Projektor und 4-segmen- tierten Anteilen für den linken unteren Projektor ein, wie unten gezeigt. OBEN-MITTE OBEN-LINKS OBEN-RECHTS MITTE- LINKS MITTE-RECHTS...
Seite 91: Anwendung Des Bildschirm-Menüs
5. Anwendung des Bildschirm-Menüs ❶ Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbbildvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENÜ Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Die Befehle wie ENTER, VERLASSEN, ▲▼, ◀▶ unten zeigen für die Bedienung verfügbare Tasten. 2.
Seite 92: ❷ Menü-Elemente
5. Anwendung des Bildschirm-Menüs ❷ Menü-Elemente Registerkarte Schieberegler Volles Dreieck Verfügbare Tasten Quelle Menümodus Hervorheben Optionsschaltfläche ECO-Modus-Symbol Ausschalt-Timer ver- Symbol „Große Höhe“ bleibende Zeit Thermometer-Symbol Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben ........Zeigt das ausgewählte Menü oder die ausgewählte Option an. Volles Dreieck ........Zeigt an, dass weitere Auswahlmöglichkeiten verfügbar sind.
Seite 93: ❸ Liste Der Menüpunkte
5. Anwendung des Bildschirm-Menüs ❸ Liste der Menüpunkte • Grundmenüpunkte werden durch einen schattierten Bereich angezeigt. Je nach Eingangssignal stehen einige Menüpunkte nicht zur Verfügung. Menüpunkt Standard Optionen 1:HDMI1 2:HDMI2 3:DisplayPort 4:BNC 5:BNC(CV) 6:BNC(Y/C) EINGANG 7:COMPUTER 8:HDBaseT* 8:ETHERNET* 9:USB-A* EINGABELISTE TESTMUSTER MODUS STANDARD STANDARD, PROFESSIONELL...
Seite 94 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen STEREOVIEWER EINZEL EINZEL, DUAL LINKS, DUAL RECHTS STEREOFILTER EINZEL EINZEL, DUAL LINKS, DUAL RECHTS 3D-EINSTEL- AUTO, INAKTIV(2D), FRAME PACKING, NEBENEINANDER(HALB), EINST. LUNGEN FORMAT AUTO NEBENEINANDER(VOLL), OBEN UND UNTEN, BILDALTERNATIVE, LINIENALTERNATIVE L/R-INVERTIERUNG INAKTIV INAKTIV, AKTIV INAKTIV, HDMI1, HDMI2, DisplayPort, BNC, BNC(CV), BNC(Y/C), SUB-EINGANG COMPUTER, HDBaseT*...
Seite 95 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO, ESPAÑOL, SVENSKA, 日本語 DANSK, PORTUGUÊS, ČEŠTINA, MAGYAR, POLSKI, NEDERLANDS, SUOMI SPRACHE DEUTSCH , Ελληνικά, 中文, 한국어 NORSK, TÜRKÇE, РУССКИЙ, ROMÂNĂ, HRVATSKA, БЪЛГАРСКИ, INDONESIA, हिन् द ी, ไทย, , 繁體中文 FARBAUSWAHL FARBE FARBE, MONOCHROM...
Seite 96 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen GRUNDLE- MENÜMODUS GRUNDLEGENDES, ERWEITERT GENDES KEINE SPEICHERUNG DER ADMINISTRA- INAKTIV INAKTIV, AKTIV TOR MODUS EINSTELLWERTE NEUES PASSWORT PASSWORT BESTÄTIGEN AKTIVIEREN INAKTIV INAKTIV, AKTIV AKTIV INAKTIV, AKTIV SO, MO, DI, MI, DO, FR, SA, MO-FR, MO-SA, JEDEN TAG ZEIT FUNKTION NETZSTROM, EINGANG, ECO-BETRIEBSART...
Seite 97 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen PROFILE DEAKTIVIEREN, PROFIL1, PROFIL2 DHCP INAKTIV, AKTIV IP-ADRESSE 192,168.0,10 SUBNET-MASKE 255,255.255,0 VERKABELTES LAN GATEWAY 192,168.0,1 AUTO-DNS INAKTIV, AKTIV DNS-KONFIGURATION WIEDERANSCHL PROJEKTORNAME PROJEKTORNAME PA622U Serie* HOST-NAME necpj DOMAIN DOMAIN-NAME ALARM-MAIL INAKTIV, AKTIV HOST-NAME DOMAIN-NAME NETZWERK- ABSENDER-ADRESSE EINSTELLUN-...
Seite 98 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen VERBL. LA.BETR.-DAUER LAMPENBETRIEBSSTUNDEN VERWEN- DUNGSDAUER FILTERBETRIEBSSTUNDEN CO2-REDUZIERUNG GESAMT EINGANGSANSCHLUSS AUFLÖSUNG HORIZONTALE FREQUENZ VERTIKALE FREQUENZ QUELLE(1) SYNCH.-TYP SYNCH.-POLARITÄT SCAN-TYP QUELLENBEZEICHNUNG EINGANGSNUMMER SIGNALTYP VIDEOTYP BIT-TIEFE QUELLE(2) VIDEO-LEVEL ÜBERTRAGUNGSRATE VERBINDUNGSWEG 3D-FORMAT EINGANGSANSCHLUSS AUFLÖSUNG HORIZONTALE FREQUENZ QUELLE(3) SYNCH.-TYP QUELLENBEZEICHNUNG EINGANGSNUMMER...
Seite 99: ❹ Menü-Beschreibungen Und Funktionen [Eingang]
5. Anwendung des Bildschirm-Menüs ❹ Menü-Beschreibungen und Funktionen [EINGANG] * Diese Anzeige gehört zu einem HDBaseT-Modell. 1:HDMI1 Dies projiziert das Video des Gerätes, das am HDMI 1 IN-Anschluss angeschlossen ist. 2:HDMI2 Dies projiziert das Video des Gerätes, das am HDMI 2 IN-Anschluss angeschlossen ist. 3:DisplayPort Dies projiziert das Video des Gerätes, das am Display Port Eingangsanschluss angeschlossen ist.
Seite 100: Verwenden Der Eingabeliste
5. Anwendung des Bildschirm-Menüs Verwenden der Eingabeliste Wenn jegliche Quellen-Einstellungen vorgenommen werden, werden die Einstellungen automatisch in der Eingabe- liste registriert. Die (Einstellungswerte der) registrierten Signale können aus der Eingabeliste geladen werden, wann immer es nötig ist. Es können jedoch nur bis zu 100 Muster in der Eingabeliste registriert werden. Wenn 100 Muster in der Eingabeliste registriert wurden, wird eine Fehlermeldung angezeigt und es können keine weiteren Muster registriert werden.
Seite 101 5. Anwendung des Bildschirm-Menüs Das aktuell projizierte Signal in der Eingabeliste speichern [SPEICHERN] 1. Drücken Sie die ▲ oder ▼ Taste, um eine Nummer auszuwählen. 2. Drücken Sie die ◀ oder ▶ Taste, um [SPEICHERN] auszuwählen und drücken Sie die ENTER Taste. Ein Signal aus der Eingabeliste aufrufen [LADEN] Drücken Sie die ▲...
Seite 102 5. Anwendung des Bildschirm-Menüs Ein Signal aus der Eingabeliste ausschneiden [AUSSCHNEIDEN] 1. Drücken Sie die ▲ oder ▼ Taste, um ein Signal auszuwählen, das Sie löschen möchten. 2. Drücken Sie die ◀, ▶, ▲, oder ▼ Taste, um [AUSSCHNEIDEN] auszuwählen und drücken Sie die ENTER Taste.
Seite 103: ❺ Menü-Beschreibungen Und Funktionen [Einstellung]
5. Anwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINSTELLUNG] [BILD] [MODUS] Mit dieser Funktion können Sie festlegen, wie die Einstellungen für [DETAIL-EINSTELLUNG] der [VOREINSTELLUNG] für jeden Eingang gespeichert werden sollen. STANDARD .... Speichert die Einstellungen für jeden Punkt von [VOREINSTELLUNG] (Voreinstellung 1 bis 7) PROFESSIONELL ...
Seite 104 5. Anwendung des Bildschirm-Menüs [DETAIL-EINSTELLUNG] [ALLGEMEINES] Speichern Ihrer benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Wählen Sie zuerst einen Basis-Voreinstellungsmodus aus [REFERENZ] aus und stellen Sie dann [GAMMAKORREK- TUR] und [FARBTEMPERATUR] ein.
Seite 105: Einstellen Der Farbtemperatur [Farbtemperatur]
5. Anwendung des Bildschirm-Menüs Einstellen der Farbtemperatur [FARBTEMPERATUR] Diese Option ermöglicht die Auswahl der gewünschten Farbtemperatur. Ein Wert zwischen 5000 K und 10500 K kann in Einheiten von 100 K eingestellt werden. HINWEIS: Wenn [PRÄSENTATION] oder [HELL. HOCH] unter [REFERENZ] ausgewählt wurde, steht diese Funktion nicht zur Ver- fügung.
Seite 106 5. Anwendung des Bildschirm-Menüs [FARBE] Erhöht oder reduziert den Farbsättigungspegel. [FARBTON] Variiert den Farbpegel von +/− Grün bis +/− Blau. Der Rot-Pegel wird als Bezugswert herangezogen. Eingangssignal KONTRAST HELLIGKEIT BILDSCHÄRFE FARBE FARBTON RGB-System von „COMPUTER/Dis- Nein Nein playPort/HDMI/HDBaseT“* KOMPONENTEN-System von „COM- PUTER/DisplayPort/HDMI/HDBaseT“* Komposit-Video-/S-Video USB-A*...
Seite 107: [Bild-Optionen]
5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellen des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von TAKT und PHASE. TAKT ...... Verwenden Sie diesen Punkt für die Feinabstimmung des Computerbildes oder zum Beseitigen von mögli- cherweise auftretenden Vertikalstreifen. Diese Funktion stellt die Taktfrequenzen ein, mit denen horizontale Streifen im Bild eliminiert werden.
Seite 108: Anpassen Der Horizontal-/Vertikal-Position [Horizontal/Vertikal]
5. Anwendung des Bildschirm-Menüs Anpassen der Horizontal-/Vertikal-Position [HORIZONTAL/VERTIKAL] Passt die Position des Bildes horizontal und vertikal an. • Während der Einstellung von [TAKT] und [PHASE] kann das Bild verzerrt werden. Hierbei handelt es sich nicht um eine Fehlfunktion. • Die Einstellungen für [TAKT], [PHASE], [HORIZONTAL] und [VERTIKAL] werden für das aktuelle Signal im Speicher abgelegt.
Seite 109: Für Computersignal
5. Anwendung des Bildschirm-Menüs Bildseitenverhältnis [BILDFORMAT] auswählen Mit dieser Funktion können Sie das Vertikal:Horizontal-Bildseitenverhältnis des Bildschirms auswählen. Wählen Sie den Bildschirm-Typ (4:3-Bildschirm, 16:9-Bildschirm oder 16:10-Bildschirm) in der Bildschirm-Einstellung, bevor Sie das Bildseitenverhältnis einstellen. (→ Seite 112) Der Projektor identifiziert das eingehende Signal automatisch und stellt das optimale Bildseitenverhältnis ein. Für Computersignal Für Komponenten-/Video-/S-Video-Signale Wenn der Bildschirmtyp auf 4:3 eingestellt ist...
Seite 110 5. Anwendung des Bildschirm-Menüs Optionen Funktion 15:9 Das Bild wird mit einem Seitenverhältnis 15:9 dargestellt 16:10 Das Bild wird mit einem Seitenverhältnis 16:10 dargestellt NATÜRLICH Hat das eingehende Computersignal eine niedrigere oder höhere Auflösung als die natürliche Auflösung des Projektors, zeigt der Projektor das aktuelle Bild in seiner echten Auflösung an. (→ Seite 2) Hat das eingehende Computersignal eine höhere Auflösung als die natürliche Auflösung des Projektors, zeigt der Projektor den Mittelteil eines Bildes an.
Seite 111: [Video]
5. Anwendung des Bildschirm-Menüs [VIDEO] Verwenden der Rauschunterdrückung [RAUSCHUNTERDRÜCKUNG] Bei der Projektion eines Videobildes können Sie die [RAUSCHUNTERDRÜCKUNG] Funktion verwenden, um das Bildrauschen zu verringern (Rauheit und Verzerrung). Dieses Gerät verfügt über drei Arten von Rauschunterdrü- ckungsfunktionen. Wählen Sie die Funktion abhängig von der Art des Signals. Abhängig vom Geräuschpegel kann der Rauschminderungseffekt auf [INAKTIV], [NIEDRIG], [MITTEL] oder [HOCH] eingestellt werden.
Seite 112 5. Anwendung des Bildschirm-Menüs [SIGNALTYP] Auswahl von RGB und Komponenten Signalen. Normalerweise ist es auf [AUTO] eingestellt. Ändern Sie die Einstel- lung, wenn die Farbe des Bildes unnatürlich verbleibt. AUTO ..... Unterscheidet automatisch zwischen RGB und Komponenten Signalen. RGB ....... Schaltet auf den RGB-Eingang um. KOMPONENTEN ..
Seite 113: [3D-Einstellungen]
5. Anwendung des Bildschirm-Menüs [3D-EINSTELLUNGEN] Siehe „3-8 Projektion von 3D Videos“ (→ Seite 41) für die Bedienung. STEREOVIEWER Stapeln Sie einen einzelnen oder mehrere Projektoren und führen Sie die Einstellungen für die Projektion von 3D Videos aus. Wählen Sie die links/rechts Einstellungen der 3D-Brille mit dem Stereoviewer aus. EINZEL ....
Seite 114: ❻ Menü-Beschreibungen Und Funktionen [Anzeige]
5. Anwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [ANZEIGE] [PIP/BILD FÜR BILD] SUB-EINGANG Wählen Sie das Eingangssignal, das in der Subanzeige angezeigt werden soll. Siehe „4-2 Anzeige von zwei Bildern gleichzeitig“ (→ Seite 67) für Einzelheiten zur Bedienung. MODUS Wählen Sie entweder BILD-IN-BILD und BILD FÜR BILD, wenn Sie zur 2-Bldanzeige umschalten. BILDTAUSCH Die Videos in der Hauptanzeige und der Nebenanzeige werden ausgetauscht.
Seite 115 5. Anwendung des Bildschirm-Menüs TIPP: Die Horizontal-Position und Vertikal-Position sind die Summe der Bewegungen von den Referenzpunkten aus. Wenn zum Beispiel OBEN-LINKS eingestellt wird, wird die Position mit dem gleichen Betrag der Bewegung angezeigt, auch wenn sie mit anderen Startpositionen angezeigt wird. Die maximale Summe der Bewegung ist die Hälfte der Auflösung des Projektors.
Seite 116: [Geometrische Korrektur]
5. Anwendung des Bildschirm-Menüs [GEOMETRISCHE KORREKTUR] TRAPEZ Zeigt den Trapezkorrektur Bildschirm an und passt die Trapezverzerrung des Projektionsbildes an. Um den [TRAPEZ] Bildschirm auszurufen, wählen Sie → [DISPLAY] → [GEOMETRISCHE KORREKTUR] → [TRA- PEZ] im Bildschirmmenü. Der [GEOMETRISCHE KORREKTUR] Bildschirm kann auch angezeigt werden, indem Sie die Taste Geometric.
Seite 117 5. Anwendung des Bildschirm-Menüs ECKENKORREKTUR Zeigt den 4-Punkt-Korrektur Bildschirm an und passt die Trapezverzerrung des Projektionsbildschirms an. Siehe „Korrektur von horizontaler und vertikaler Trapezverzerrung [ECKENKORREKTUR]“ (→ Seite 35) für Einzel- heiten zur Bedienung. HORIZONTAL CORNER/VERTICAL CORNER Verzerrungskorrektur für Eckprojektion wie Wandoberflächen. HORIZONTAL CORNER ......
Seite 118: Einstellverfahren
5. Anwendung des Bildschirm-Menüs Einstellverfahren 1. Richten Sie den Cursor auf [HOTIZONTAL CORNER] oder [VERTICAL CORNER] des [GEOMETRISCHE KORREKTUR] Menüs aus und drücken Sie die ENTER Taste. • Der Einstellungsbildschirm wird angezeigt. 2. Drücken Sie die ▼▲◀▶ Tasten, um den Cursor (gelbe Box) mit dem Ziel-Einstellpunkt auszurichten und drücken Sie dann die ENTER Taste.
Seite 119 5. Anwendung des Bildschirm-Menüs NADELKISSEN Stellt Kurvenverzerrung des Projektionsbildschirms ein. OBEN ..... Stellt die Kurvenverzerrung der oberen Kante des Projektionsbild- OBEN schirms ein. UNTEN ....Stellt die Kurvenverzerrung der unteren Kante des Projektions- bildschirms ein. LINKS RECHTS LINKS ....Stellt die Kurvenverzerrung der linken Kante des Projektionsbild- schirms ein.
Seite 120: [Edge-Blending]
5. Anwendung des Bildschirm-Menüs [EDGE-BLENDING] Diese Option stellt die Ränder (Grenze) des Projektionsbildschirms ein, wenn Videos mit hoher Auflösung mit einer Kombination von mehreren Projektoren in den Positionen oben, unten, links und rechts projiziert werden. MODUS Dies aktiviert oder deaktiviert die EDGE-BLENDING Funktion. Wenn Modus ist auf AKTIV gestellt, die OBEN, UNTEN, LINKS, RECHTS und SCHWARZWERT Einstellungen können angepasst werden.
Seite 121: [Mehrfach-Anzeige]
5. Anwendung des Bildschirm-Menüs [MEHRFACH-ANZEIGE] WEISSABGLEICH Dies stellt den Weißabgleich für jeden Projektor bei der Projektion mit mehreren Projektoren ein. Dies kann angepasst werden, wenn [MODUS] auf [AKTIV] eingestellt ist. HELLIGKEIT W, HELLIGKEIT R, HELLIGKEIT G, HELLIGKEIT B ......Anpassen der schwarzen Farbe des Videos. KONTRAST W, KONTRAST R, KONTRAST G, KONTRAST B ......
Seite 122: Bedingungen Für Die Verwendung Von Kacheln
5. Anwendung des Bildschirm-Menüs Bedingungen für die Verwendung von Kacheln • Alle Projektoren müssen die folgenden Bedingungen erfüllen. • Das Display muss die gleiche Größe haben • Die Projektionsbildschirmgröße muss die gleiche sein • Die linken und rechten Enden oder oberen und unteren Enden des Projektionsbildschirms müssen überein- stimmen.
Seite 123: ❼ Menü Beschreibungen Und Funktionen [Einrichten]
5. Anwendung des Bildschirm-Menüs ❼ Menü Beschreibungen und Funktionen [EINRICHTEN] [MENÜ] Auswählen der Menüsprache [SPRACHE] Für die Bildschirm-Anweisungen können Sie eine von 29 Sprachen wählen. HINWEIS: Auch wenn [RESET] vom Menü aus durchgeführt wird, bleibt Ihre Einstellung unbeeinflusst. Auswählen der Menü-Farbe [FARBAUSWAHL] Sie können zwischen zwei Optionen für die Menüfarbe wählen: FARBE und MONOCHROM.
Seite 124: Ein-/Und Ausschalten Der Eco-Meldung [Eco-Meldung]
5. Anwendung des Bildschirm-Menüs Ein-/und Ausschalten der Eco-Meldung [ECO-MELDUNG] Diese Option schaltet die folgenden Meldungen ein oder aus, wenn der Projektor eingeschaltet wird. Die Eco-Meldung fordert den Anwender auf, Energie zu sparen.Wenn [INAKTIV] für [ECO-BETRIEBSART] ausgewählt wird, erhalten Sie eine Meldung, die Sie auffordert, [AKTIV] für [ECO-BETRIEBSART] auszuwählen. Wenn [AKTIV] für die [ECO-BETRIEBSART] ausgewählt wird Drücken Sie eine der Tasten, um die Meldung zu schließen.
Seite 125: Anwendung Des Bildschirm-Menüs
5. Anwendung des Bildschirm-Menüs [INSTALLATION] Auswählen der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. HINWEIS: • Bitte fragen Sie Ihren Einzelhändler nach speziellem Installationsservice, wie für die Montage des Projektors an der Decke. Ins- tallieren Sie den Projektor niemals selbst.
Seite 126 5. Anwendung des Bildschirm-Menüs Auswählen von Bildseitenverhältnis und Position für den Bildschirm [BILDSCHIRMTYP] Bildschirmtyp Stellt das Bildseitenverhältnis des Projektionsbildschirms ein. BELIEBIG Das Verhältnis der Flüssigkristallanzeige wird ausgewählt.Wählen Sie dies bei Projektion der Mehrfach-Anzeige und 17:9 Bildschirm (2K). 4:3 Bildschirm Für einen Bildschirm mit einem 4:3-Seitenverhältnis 16:9-Bildschirm Für einen Bildschirm mit einem 16:9-Seitenverhältnis 16:10-Bildschirm...
Seite 127 5. Anwendung des Bildschirm-Menüs TIPP: • Wenn [GROSSE HÖHE] für [GEBLÄSEMODUS] ausgewählt wurde, wird ein Symbol am unteren Rand des Menüs eingeblen- det. [LAMPENBETRIEBSART] Wenn die Eco-Betriebsart auf [AKTIV] gestellt ist, können die CO Emissionen (berechnet aus der Reduzierung des Stromverbrauchs) des Projektors reduziert werden. Die Eco-Betriebsart reduziert den Stromverbrauch durch Reduktion der Lampenhelligkeit.
Seite 128: [Steuerung]
5. Anwendung des Bildschirm-Menüs [STEUERUNG] WERKZEUGE ADMINISTRATOR MODUS Diese Option ermöglicht Ihnen, den MENÜ-MODUS auszuwählen, Einstellungen zu speichern und ein Passwort für den Administrator-Modus festzulegen. MENÜMODUS Wählen Sie entweder das [GRUNDLEGENDES]-Menü oder das — [ERWEITERT]-Menü. (→ Seite 114) KEINE SPEICHE- Wenn Sie hier ein Häkchen setzen, werden die Einstellungen —...
Seite 129 5. Anwendung des Bildschirm-Menüs PROGRAMM-TIMER Diese Option schaltet den Projektor ein/in Standby, ändert Videosignale und wählt die ECO-Betriebsart automatisch zu einer festgelegten Zeit. HINWEIS: • Stellen Sie vor der Benutzung des [PROGRAMM-TIMER] sicher, dass Sie [DATUM UND ZEIT] einstellen. (→ Seite 118) Stellen Sie sicher, dass der Projektor im Standby-Zustand mit dem NETZKABEL verbunden ist.
Seite 130 5. Anwendung des Bildschirm-Menüs TAG ......Wählen Sie die Wochentage für den Programm-Timer. Um das Programm von Montag bis Freitag auszu- führen, wählen Sie [MO-FR]. Um das Programm jeden Tag auszuführen, wählen Sie [TÄGLICH]. ZEIT ....... Stellen Sie die Zeit ein, wann das Programm ausgeführt werden soll. Geben Sie die Zeit im 24-Stunden- Format ein.
Seite 131 5. Anwendung des Bildschirm-Menüs Aktivieren des Programm-Timers 1. Wählen Sie [AKTIVIEREN] auf dem [PROGRAMM-TIMER] Bildschirm und drücken Sie die ENTER Taste. Daraufhin erscheint der Auswahlbildschirm. 2. Drücken Sie die ▼ Taste, um den Cursor auf [AKTIV] auszurichten und drücken Sie dann die ENTER Tas- Kehren Sie zum [PROGRAMM-TIMER] Bildschirm zurück.
Seite 132 5. Anwendung des Bildschirm-Menüs DATUM UND ZEITEINST. Sie können die aktuelle Zeit, den Monat, das Datum und das Jahr einstellen. HINWEIS: Der Projektor verfügt über eine eingebaute Uhr. Die Uhr arbeitet noch etwa 2 Wochen lang weiter, nachdem der Haupt- strom ausgeschaltet wurde.
Seite 133: Deaktivieren Der Gehäuse-Tasten [Bedienfeld-Sperre]
5. Anwendung des Bildschirm-Menüs Deaktivieren der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die BEDIENFELD-SPERRE Funktion ein oder aus. HINWEIS: • Zum Aufheben der [BEDIENFELD-SPERRE] Wenn die [BEDIENFELD-SPERRE] auf [AKTIV] eingestellt ist, drücken Sie die EXIT Taste oder die EINGANG Taste am Hauptgerät für etwa 10 Sekunden zum Aufheben der [BEDIENFELD-SPERRE] Einstellung.
Seite 134: Dem Projektor Eine Id Zuweisen [Steuer-Id]
5. Anwendung des Bildschirm-Menüs Dem Projektor eine ID zuweisen [STEUER-ID] Sie können mehrere Projektoren separat und unabhängig voneinander mit einer Fernbedienung bedienen, die mit der Funktion STEUER-ID ausgestattet ist. Wenn Sie allen Projektoren die gleiche ID zuweisen, können Sie bequem alle Projektoren über eine Fernbedienung bedienen.
Seite 135: Tasten- Und Fehlertöne Aktivieren [Piep]
5. Anwendung des Bildschirm-Menüs Ein- oder Ausschalten des Fernbedienungssensors [FERNBEDIENUNGSSENSOR] Diese Option legt fest, welcher Fernbedienungssensor am Projektor für den Drahtlos-Modus aktiviert wird. Die Optionen sind: VORNE/HINTEN, VORNE, HINTEN und HDBaseT*. * Nur HDBaseT-Modelle werden angezeigt. HINWEIS: • Die Fernbedienung des Projektors kann keine Signale empfangen, wenn die Stromversorgung des HDBaseT Übertragungsgerätes, das an den Projektor angeschlossen ist, eingeschaltet ist, wenn dies auf „HDBaseT“...
Seite 136: [Netzwerk-Einstellungen]
5. Anwendung des Bildschirm-Menüs [NETZWERK-EINSTELLUNGEN] Wichtig: • Wenden Sie sich bezüglich dieser Einstellungen an Ihren Netzwerkadministrator. • Wenn Sie eine verkabelte LAN-Verbindung verwenden, schließen Sie ein Ethernet-Kabel (LAN-Kabel) an den Ethernet/HDBaseT- Port (Ethernet-Port bei MM-Modellen) des Projektors an. (→ Seite 169) TIPP: Die Netzwerkeinstellungen, die Sie vornehmen, werden nicht beeinflusst, selbst wenn [RESET] aus dem Menü...
Seite 137: Verkabeltes Lan
5. Anwendung des Bildschirm-Menüs VERKABELTES LAN PROFILE • Die Einstellungen für die Verwendung der integrierten Ethernet/ — HDBaseT Port im Projektor können auf zwei Arten im Speicher des Projektors geschrieben werden. • Wählen Sie [PROFIL 1] oder [PROFIL 2] und nehmen Sie dann die Einstellungen für [DHCP] und die anderen Optionen vor.
Seite 138: Projektorname
5. Anwendung des Bildschirm-Menüs PROJEKTORNAME PROJEKTORNAME Legen Sie einen eindeutigen Projektornamen fest. Bis zu 16 alphanume- rische Zeichen und Symbole DOMAIN Stellen Sie einen Hostnamen und Domainnamen für den Projektor ein. HOST-NAME Legen Sie einen Host-Namen für den Projektor fest. Bis zu 15 alphanume- rische Zeichen DOMAIN-NAME...
Seite 139 Beispiel für eine Nachricht vom Projektor: Die Lampe und die Filter haben das Ende ihrer Lebensdauer erreicht. Tauschen Sie bitte die Lampe und die Filter aus. Projektorname: NEC Projektor Lampenbetriebsstunden: 100 [H] HOST-NAME Tippen Sie einen Host-Namen ein. Bis zu 15 alphanume-...
Seite 140 5. Anwendung des Bildschirm-Menüs NETZWERKSERVICE HTTP-SERVER Legen Sie ein Passwort für den HTTP-Server fest. Bis zu 10 alphanume- rische Zeichen PJLink Diese Option ermöglicht Ihnen, ein Passwort festzulegen, wenn Bis zu 32 alphanume- Sie die PJLink Funktion verwenden. rische Zeichen HINWEIS: •...
Seite 141: [Quelloptionen]
5. Anwendung des Bildschirm-Menüs [QUELLOPTIONEN] Auto-Einstellung [AUTO-EINSTELLUNG] einstellen Mit dieser Funktion wird der Auto-Einstellung Modus so eingestellt, dass das Computersignal automatisch oder ma- nuell in Bezug auf Rauschen und Stabilität angepasst werden kann. Sie können automatische Anpassungen auf zwei Arten vornehmen: [NORMAL] und [FEIN]. INAKTIV ....
Seite 142: Geschlossene Untertitel Einstellen [Untertitel]
5. Anwendung des Bildschirm-Menüs Auswählen der Standardquelle [STANDARDEINGANG AUSW.] Sie können den Projektor so einstellen, dass einer seiner Eingänge bei jedem Einschalten bereits als Standardquelle ausgewählt ist. LETZTE ....Stellt den Projektor immer auf den vorherigen oder letzten aktiven Standard-Eingang ein, wenn der Projektor eingeschaltet wird.
Seite 143: [Energie-Optionen]
5. Anwendung des Bildschirm-Menüs [ENERGIE-OPTIONEN] Auswählen des Stromsparmodus im [STANDBY-MODUS] Einstellung des Stromverbrauchs im Standby-Modus. NORMAL ....Der Stromverbrauch des Projektors im Standby-Modus beträgt 0,11 W (100-130 V)/0,16 W (200-240 V). Im Standby-Modus leuchtet die NETZSTROM-Anzeige rot, während die STATUS Anzeige erlischt. •...
Seite 144: Verwenden Des Ausschalt-Timers [Ausschalt-Timer]
5. Anwendung des Bildschirm-Menüs Einschalten des Projektors durch Erkennen des Eingangssignals [AUT. NETZ. EIN AUSW.] Unter der Bedingung [NETZWERK IM STANDBY], anderenfalls unter der Bedingung [HDBaseT STANDBY], wenn Sie das HDBaseT-Modell verwenden, erkennt und projiziert der Projektor mit dieser Funktion automatisch den synchroni- sierten Signaleingang über die ausgewählten Anschlüsse unter Computer, HDMI1/2, DisplayPort und HDBaseT.
Seite 145: Rücksetzung Auf Die Werkseinstellungen [Reset]
5. Anwendung des Bildschirm-Menüs Rücksetzung auf die Werkseinstellungen [RESET] Die RESET Funktion ermöglicht Ihnen die Rücksetzung der Anpassungen und Einstellungen für eine (alle) Quelle(n) auf die Werkseinstellungen, mit Ausnahme der folgenden Einstellungen: [AKTUELLES SIGNAL] Setzt die Anpassungen für das aktuelle Signal auf die Werte der Werksvoreinstellungen zurück. Die Punkte, die zurückgesetzt werden können, sind: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE] und [ÜBERTAS- TUNG].
Seite 146: Filter-Betriebsstundenzähler Löschen [Filterbetriebsstunden Löschen]
5. Anwendung des Bildschirm-Menüs Filter-Betriebsstundenzähler löschen [FILTERBETRIEBSSTUNDEN LÖSCHEN] Setzt die Filternutzung auf Null zurück. Bei Auswahl dieser Option wird ein Untermenü zur Bestätigung angezeigt. Wählen Sie [YES] und drücken Sie die ENTER Taste. Bei der Auslieferung ist werkseitig [INAKTIV] für [MELDUNG IM FILTER] ausgewählt. Wenn [INAKTIV] gewählt ist, brauchen Sie die Filterbetriebsstunden nicht zurückzusetzen.
Seite 147: ❽ Menü Beschreibungen Und Funktionen [Info.]
5. Anwendung des Bildschirm-Menüs ❽ Menü Beschreibungen und Funktionen [INFO.] Zeigt den Stand des aktuellen Signals und der Lampenbenutzung an. Dieser Menüpunkt geht über neun Seiten. Folgende Informationen sind enthalten: TIPP: Wenn Sie die HELP Taste auf der Fernbedienung drücken, werden die [INFO.]-Menüpunkte angezeigt. [VERWENDUNGSDAUER] * Diese Anzeige gehört zu einem HDBaseT-Modell.
Seite 148: [Quelle(1)]
5. Anwendung des Bildschirm-Menüs [QUELLE(1)] EINGANGSANSCHLUSS AUFLÖSUNG HORIZONTALE FREQUENZ VERTIKALE FREQUENZ SYNCH.-TYP SYNCH.-POLARITÄT SCAN-TYP QUELLENBEZEICHNUNG EINGANGSNUMMER [QUELLE(2)] SIGNALTYP VIDEOTYP BIT-TIEFE VIDEO-LEVEL ÜBERTRAGUNGSRATE VERBINDUNGSWEG 3D-FORMAT [QUELLE(3)] EINGANGSANSCHLUSS AUFLÖSUNG HORIZONTALE FREQUENZ SYNCH.-TYP QUELLENBEZEICHNUNG EINGANGSNUMMER...
Seite 149: [Quelle(4)]
5. Anwendung des Bildschirm-Menüs [QUELLE(4)] SIGNALTYP VIDEOTYP BIT-TIEFE VIDEO-LEVEL ÜBERTRAGUNGSRATE VERBINDUNGSWEG 3D-FORMAT [VERKABELTES LAN] IP-ADRESSE SUBNET-MASKE GATEWAY MAC-ADRESSE [VERSION(1)] FIRMWARE DATA SUB-CPU [VERSION(2)] (nur MM) FIRMWARE(MM)
Seite 150: [Sonstige]
5. Anwendung des Bildschirm-Menüs [SONSTIGE] DATUM UHRZEIT PROJEKTORNAME MODEL NO. SERIAL NUMBER STEUER-ID (wenn [STEUER-ID] gesetzt ist) [BEDINGUNGEN] EINLASSTEMPERATUR AUSLASSTEMPERATUR INSTALLATIONSPOSITION X-ACHSE Y-ACHSE Z-ACHSE Über die X-ACHSE, Y-ACHSE und Z-ACHSE BEDINGUNGEN * Die Pfeilrichtung der Z-ACHSE in der Abbildung steht für die Oberseite des Projektors. X-ACHSE ....
Seite 151: [Hdbaset]
5. Anwendung des Bildschirm-Menüs Z-ACHSE ....Anzeige des Projektors in einem Winkel von −100 bis +100 Z-ACHSE Wert von Grad zur Horizontalen in Richtung der Z-Achse. des Projektors Horizontal, Ebene Z- Achse Schwerkraft Richtung [HDBaseT] SIGNALQUALITÄT BETRIEBSMODUS VERBINDUNGSSTATUS HDMI-STATUS...
Seite 152: ❾ Anwendungsmenü (Mm-Modelle)
Das Anwendungsmenü ermöglicht Ihnen, die Benutzer-Supportware und die Netzwerk-Einstellungen (NETZWERK- EINSTELLUNGEN) einzurichten. Die Benutzer-Supportware befindet sich auf der mitgelieferten NEC-Projektor CD-ROM. [ERWEITERT] und [STANDARD] können im [MENÜMODUS] unter [EINRICHTEN] → [STEUERUNG] → [WERKZEU- GE] → [ADMINISTRATOR MODUS] ausgewählt werden. (→ Seite 114) Das Menü...
Seite 153: Netzwerkprojektor
5. Anwendung des Bildschirm-Menüs NETZWERKPROJEKTOR Dieses Feld zeigt Informationen für den Projektornamen, die Auflösung und das Netzwerk (LAN/WLAN) an, die er- forderlich sind, um den Netzwerkprojektor zu verwenden. Verwenden Sie diese Information, um die Einstellung für Ihren Computer vorzunehmen. REMOTEDESKTOPVERBINDUNG Hier können Sie den Computernamen und Effekte für den Remote-Desktop eintragen.
Seite 154: Netzwerkeinstellungen(Mm)
Die Einstellung [EINFACHER ANSCHLUSS] ist ein Modus, der die mühseligen LAN-Einstellungen abkürzen kann, wenn Sie das Dienstprogramm Image Express Utility verwenden und den PC und den Projektor über ein WLAN verbinden. Die Programme Image Express Utility Lite und Image Express Utility 2.0 sind auf der mitgelieferten NEC Projector CD-ROM enthalten.
Seite 155: Anwendung Des Bildschirm-Menüs
5. Anwendung des Bildschirm-Menüs VERKABELTES LAN oder DRAHTLOSES LAN (nur ERWEITERT-Menü) PROFILE • Bis zu zwei Einstellungen für den Ethernet-Port oder den USB — WLAN-Adapter können im Speicher des Projektors gespeichert werden. Insgesamt können vier Einstellungen gespeichert wer- den. Fünf Einstellungen können gespeichert werden: Zwei für den ein- gebauten Ethernet-Port, zwei für das WLAN und eine für WPS.
Seite 156 5. Anwendung des Bildschirm-Menüs • Wenn Sie [WPS] wählen, wird das Netzwerk verbunden, indem die automatisch mit der WPS-Funktion gespeicherten Einstellungen verwendet werden. Das Auswählen von [WPS] ermöglicht dem Projektor den Zugriff auf das Netzwerk, indem die automatisch mit der WPS-Funktion gespeicherten Einstellungen verwendet werden.
Seite 157 5. Anwendung des Bildschirm-Menüs SEITENÜBERSICHT Zeigt eine Liste der verfügbaren SSIDs für WLANs vor Ort an. — Wählen Sie eine SSID aus, auf die Sie Zugriff haben. Zum Auswählen einer SSID markieren Sie [SSID] und verwenden Sie AUSWÄHLEN →, um [OK] auszuwählen, drücken Sie dann die ENTER-Taste.
Seite 158 5. Anwendung des Bildschirm-Menüs KANAL Wählt den Kanal. Die verfügbaren Kanäle hängen vom Land — und der Region ab. Wenn Sie [INFRASTRUKTUR] auswählen, stellen Sie sicher, dass sich der Projektor und Ihr Zugangspunkt auf demselben Kanal befinden; wenn Sie [AD HOC] auswählen, stellen Sie sicher, dass sich der Projektor und Ihr Computer auf demselben Kanal befinden.
Seite 159: Einstellungsschritte
5. Anwendung des Bildschirm-Menüs [AUTHENTIFIZIERUNG] (nur für WLAN erforderlich) Die Einstellung ist erforderlich für die Verwendung von WPA-EAP oder WPA2-EAP. Vorbereitung vor der Einstellung Wählen Sie eine WLAN-konforme WPA-EAP- oder WPA2-EAP-Authentifizierung und installieren Sie ein digitales Zertifikat auf dem Projektor. 1.
Seite 160 5. Anwendung des Bildschirm-Menüs 4. Wählen Sie [SEITENÜBERSICHT] und drücken Sie die ENTER-Taste. Die „SSID“-Liste wird angezeigt. 5. Wählen Sie eine Verbindungs-SSID und anschließend [OK]. Drücken Sie zum Abschluss die ENTER-Taste. • Wählen Sie die SSID, für die WPA-PSK oder WPA2-PSK eingestellt ist. •...
Seite 161 5. Anwendung des Bildschirm-Menüs 11.Wählen Sie die Registerkarte [AUTHENTIFIZIERUNG]. Die [AUTHENTIFIZIERUNG]-Seite wird angezeigt. Wählen Sie entweder [EAP-TLS] oder [PEAP-MSCHAPv2] für [EAP-TYP]. Die Einstellungspunkte variieren je nach dem EAP-Typ. Siehe unten stehende Tabelle. EAP-TYP Einstellungspunkt Hinweis EAP-TLS Benutzername Mindestens 1 Zeichen und höchstens 32 Zeichen lang Client-Zertifikat Datei im PKCS#12-Format...
Seite 162: Installieren Eines Digitalen Zertifikats
5. Anwendung des Bildschirm-Menüs 13.Wählen Sie [CLIENT-ZERTIFIKAT] und drücken Sie die ENTER-Taste. Eine Liste mit Dateien ([DATEIEN]-Bildschirm) wird angezeigt. • Zur Bedienung des [DATEIEN]-Bildschirms siehe „4. Verwenden des Viewers“ im „Bedienungshandbuch“ (PDF). • Um zur [AUTHENTIFIZIERUNG]-Seite zurückzukehren, drücken Sie die EXIT-Taste. HINWEIS: Installieren eines digitalen Zertifikats Sie können jedes digitale Zertifikat (Client- und CA-Zertifikat) für [PROFILE 1 (oder 2)] auf einer Datei-für-Datei-Basis installieren.
Seite 163 5. Anwendung des Bildschirm-Menüs 17.Wählen Sie auf dem [DATEIEN]-Bildschirm ein digitales Zertifikat (DER-Formatdatei) von Ihrem USB-Speicher aus und drücken Sie die ENTER-Taste. • Wählen Sie hier Ihr Haupt-CA-Zertifikat. Das ausgewählte digitale Zertifikat wird auf dem Projektor installiert. 18.Wählen Sie nach Abschluss der erforderlichen Einstellungen [OK] und drücken Sie die ENTER-Taste. Die Ansicht kehrt zur [DRAHTLOS]-Seite zurück.
Seite 164 5. Anwendung des Bildschirm-Menüs 15.Wenn Sie mit der Einstellung des Benutzernamens fertig sind, wählen Sie das [PASSWORT]-Feld und drücken die ENTER-Taste. Der Zeicheneingabebildschirm (Software-Tastatur) wird angezeigt. Legen Sie ein Passwort fest. • Das Passwort darf maximal 32 Zeichen lang sein. 16.
Seite 165 5. Anwendung des Bildschirm-Menüs 18.Nach Abschluss der erforderlichen Schritte wählen Sie [OK] und drücken Sie die ENTER-Taste. Die Anzeige kehrt zur [DRAHTLOS]-Seite zurück. 19.Wählen Sie [WIEDERANSCHLIESSEN] und drücken Sie die ENTER-Taste. 20.Wählen Sie [OK] und drücken Sie die ENTER-Taste. Dies schließt die Einstellung [PEAP-MSCHAPv2] für [EAP TYPE] in [WPA-EAP] oder [WPA2-EAP] ab. TIPP: Das auf Ihrem Projektor installierte digitale Zertifikat löschen Folgen Sie den unten stehenden Schritten, um das auf dem Projektor installierte digitale Zertifikat zu löschen.
Seite 166 5. Anwendung des Bildschirm-Menüs WPS(MM) Wenn der mit dem Projektor verbundene WLAN-Zugangspunkt WPS (Wi-Fi-geschütztes Setup™) unterstützt, können Sie die PIN-Methode oder die Tastendruckmethode verwenden, um das WLAN für den Projektor einzurichten. PIN-TYP Legen Sie einen 4-ziffrigen oder 8-ziffrigen PIN-Code des WPS für Ihren Zugangspunkt fest, um die SSID-Sicherheit einzustellen.
Seite 167 5. Anwendung des Bildschirm-Menüs HOSTNAME (nur ERWEITERT-Menü) Einstellung eines Host-Namens (MM) für den Projektor. HOSTNAME Legen Sie einen Hostnamen für den Projektor fest. Bis zu 15 alphanumer- ische Zeichen...
Seite 168 5. Anwendung des Bildschirm-Menüs HTTP-SERVER (nur ERWEITERTMenü) Passworteinstellung bei Verwendung eines HTTP-Servers. HTTP-SERVER Legen Sie ein Passwort für den HTTP-Server fest. Bis zu 10 alphanumer- ische Zeichen...
Seite 169: Anschließen An Andere Geräte
6. Anschließen an andere Geräte ❶ Montage eines Objektivs (separat erhältlich) Es können sechs separate Objektive im Bajonett-Stil mit diesem Projektor verwendet werden. Die Beschreibungen beziehen sich hier auf das Objektiv NP13ZL (2-fach-Zoom). Andere Objektive werden auf dieselbe Weise montiert. HINWEIS: •...
Seite 170: Entfernen Des Objektivs
6. Anschließen an andere Geräte 4. Drehen Sie das Objektiv im Uhrzeigersinn. Drehen Sie es, bis es hörbar einrastet. Damit ist das Objektiv am Projektor befestigt. TIPP: Montieren der Schraube für die Diebstahlsicherung des Objektivs Befestigen Sie die dem Projektor beiliegende Schraube für die Diebstahlsi- cherung des Objektivs an der Unterseite des Projektors, damit das Objektiv nicht so leicht entfernt werden kann.
Seite 171: ❷ Herstellen Der Anschlüsse
6. Anschließen an andere Geräte ❷ Herstellen der Anschlüsse Ein Computerkabel, BNC-Kabel (5-adrig), HDMI-Kabel oder ein DisplayPort-Kabel kann zum Anschluss an einen Computer verwendet werden. Das Anschlusskabel wird nicht mit dem Projektor mitgeliefert. Bitte halten Sie ein passendes Kabel für den Anschluss bereit.
Seite 172: Digitaler Rgb-Signalanschluss
6. Anschließen an andere Geräte Digitaler RGB-Signalanschluss • Schließen Sie ein im Handel erhältliches HDMI-Kabel an den HDMI Ausgangsanschluss des Computers und den HDMI1 oder HDMI2 Eingangsanschluss des Projektors an. • Schließen Sie ein im Handel erhältliches DisplayPort-Kabel an den DisplayPort Ausgangsanschluss des Computers und den DisplayPort Eingangsanschluss des Projektors an.
Seite 173: Vorsichtsmaßnahmen, Wenn Ein Hdmi-Kabel Angeschlossen Wird
6. Anschließen an andere Geräte Vorsichtsmaßnahmen, wenn ein HDMI-Kabel angeschlossen wird • Verwenden Sie ein zertifiziertes High Speed HDMI Kabel oder High Speed HDMI Kabel mit Ethernet. ® ® Vorsichtsmaßnahmen, wenn ein DisplayPort-Kabel angeschlossen wird • Verwenden Sie ein zertifiziertes DisplayPort-Kabel. •...
Seite 174: Vorsichtsmaßnahmen, Wenn Ein Dvi-Signal Verwendet Wird
6. Anschließen an andere Geräte Vorsichtsmaßnahmen, wenn ein DVI-Signal verwendet wird • Wenn der Computer über einen DVI-Ausgangsanschluss verfügt, verwenden Sie ein im Handel erhältliches Konver- ter-Kabel, um den Computer an den HDMI 1 oder HDMI 2 Eingangsanschluss des Projektors anzuschließen (nur digitale Videosignale können eingegeben werden).
Seite 175: Anschluss Eines Externen Monitors
6. Anschließen an andere Geräte Anschluss eines externen Monitors HDMI OUT AUDIO OUT Stereo-Klinkenstecker-Audio- kabel (nicht im Lieferumfang HDMI-Kabel (nicht im Lieferumfang ent- enthalten) halten) HDMI IN AUDIO IN Computer-Kabel (VGA) (nicht im Lieferumfang enthalten) Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen.
Seite 176: Anschluss Ihres Blu-Ray-Players Oder Anderer Av-Geräte
6. Anschließen an andere Geräte Anschluss Ihres Blu-ray-Players oder anderer AV-Geräte Komponenten Videosignal/S-Video Signalanschluss AUDIO IN Audiokabel (nicht im Lieferumfang enthalten) BNC-Kabel (nicht im Lieferumfang enthalten) Audiogerät Audiokabel (nicht im Liefer- umfang enthalten) • Wählen Sie nach dem Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses aus.
Seite 177: Anschluss Komponenten Eingang
6. Anschließen an andere Geräte Anschluss Komponenten Eingang AUDIO IN COMPUTER IN AUDIO IN 15-polig - an - RCA (weiblich) × 3 BNC (Stecker) - an - RCA (männlich) Umformkabel Kabel-Adapter (ADP-CV1E) × 3 (im Handel erhältlich) Stereo-Klinkenstecker-RCA-Audiokabel (nicht im Lieferumfang enthalten) Komponenten-Video-RCA ×...
Seite 178: Anschließen An Den Hdmi Eingang
6. Anschließen an andere Geräte Anschließen an den HDMI Eingang Sie können den HDMI Ausgang Ihres Blu-Ray Players, Harddisk-Players oder Notebooks am HDMI 1 IN oder HDMI 2 IN Anschluss Ihres Projektors anschließen. HDMI 1 IN HDMI 2 IN HDMI-Kabel (nicht im Lieferumfang enthalten) Verwenden Sie ein High Speed HDMI -Kabel.
Seite 179: Anschluss An Ein Hdbaset Übertragungsgerät (Im Handel Erhältlich) (Hdbaset-Modelle)
6. Anschließen an andere Geräte Anschluss an ein HDBaseT Übertragungsgerät (im Handel erhältlich) (HDBaseT-Modelle) HDBaseT ist ein Anschlussstandard für Heimgeräte, der von der HDBaseT Alliance gegründet wurde. Verwenden Sie ein im Handel erhältliches LAN-Kabel, um den Ethernet/HDBaseT Port des Projektors (RJ-45) an ein im Handel erhältliches HDBaseT-Übertragungsgerät anzuschließen.
Seite 180: Hochformat Projektion (Vertikale Ausrichtung)
6. Anschließen an andere Geräte Hochformat Projektion (vertikale Ausrichtung) Hochformat Bildschirme von einem Computer können durch Installation des Projektors in vertikaler Ausrichtung projiziert werden. Alle diese Bild- schirme wie das Bildschirmmenü werden im Uhrzeigersinn gedreht. Der Projektor ist mit einem Sensor ausgestattet, um die Installation au- tomatisch zu erkennen.
Seite 181: Linsenversatz Sicherungsverfahren
6. Anschließen an andere Geräte Referenzzeichnungen * Die Abbildung zeigt die Anforderungen an die Größe, sie ist keine Konstruktionszeichnung für den Ständer. [Seitenansicht] [Vorderansicht] [Ansicht von unten] Schraubenlöcher für 4 - M4 310 oder höher Filterabdeckung Kippfuß (entfernen) Hinterer Fuß 130 oder höher Filterabdeckung (wenn geöffnet)
Seite 182 6. Anschließen an andere Geräte 3. Schieben Sie den Hebel nach oben, bis er stoppt und drehen Sie die Schrauben dann nach rechts, um sie zu befestigen. • Ziehen Sie die Schrauben fest, während Sie den Sicherungshebel nach oben drücken. * Lösen Sie die Schrauben bevor Sie den Linsenversatz rejustie- ren.
Seite 183: Anschluss An Ein Verkabeltes Lan
6. Anschließen an andere Geräte Anschluss an ein verkabeltes LAN Der Projektor ist standardmäßig mit einem Ethernet/HDBaseT Port (RJ-45) ausgestattet, über den mit einem LAN- Kabel ein LAN-Anschluss hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Wählen Sie [EINRICHTEN] →...
Seite 184: Anschließen An Ein Wlan (Separat Erhältlich) (Mm-Modelle)
6. Anschließen an andere Geräte Anschließen an ein WLAN (separat erhältlich) (MM-Modelle) Der separat erhältliche USB-WLAN-Adapter ermöglicht Ihnen, eine drahtlose LAN-Umgebung zu verwenden.Wenn der Projektor in einer drahtlosen LAN-Umgebung eingesetzt wird, müssen die Einstellung der IP-Adresse und andere Einstellungen im Projektor vorgenommen werden. Wichtig: •...
Seite 185 6. Anschließen an andere Geräte 1. Versetzen Sie den Projektor mit der -Taste in den Standby-Modus und ziehen Sie dann das Netzkabel ab. Warten Sie, bis sich der Projektor vollständig abgekühlt hat. 2. Drücken Sie die Knöpfe auf der linken und der rechten Seite nach unten und ziehen Sie die Filterabdeckung zu sich, um sie zu öffnen.
Seite 186: So Entfernen Sie Den Wlan-Adapter
6. Anschließen an andere Geräte 6. Schließen Sie die Filterabdeckung. Nach dem Schließen, drücken Sie die Filterabdeckung in der Nähe der Tasten, bis ein „Klick“-Geräusch zu hören ist. Die Filterabdeckung ist sicher in Position. Taste So entfernen Sie den WLAN-Adapter 1.
Seite 187: Beispiel Eines Drahtlosen Lan-Anschlusses
6. Anschließen an andere Geräte Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Infrastruktur) PC mit eingesetzter PC mit integrierter draht- drahtloser LAN-Karte loser LAN-Funktion USB WLAN-Adapter Drahtloser Zugriffspunkt Verkabelter LAN (Netzwerktyp → Ad Hoc) USB WLAN-Adapter PC mit eingesetzter PC mit integrierter draht- drahtloser LAN-Karte loser LAN-Funktion Um die direkte Kommunikation (d.
Seite 188: Wartung
7. Wartung In diesem Abschnitt werden die einfachen Wartungsprozeduren beschrieben, die Sie befolgen sollten, um die Filter, die Linse und das Gehäuse zu reinigen und die Lampe und die Filter auszutauschen. ❶ Reinigung der Filter Der Luftfilterschwamm sorgt dafür, dass Staub und Schmutz nicht in das Innere des Projektors gelangen und sollte daher häufig gereinigt werden.
Seite 189 7. Wartung 2. Nehmen Sie den Filterträger ab, indem Sie den Anfasser herausziehen. Filtereinheit Registerkarte 3. Nehmen Sie die vier Filter heraus. Halten und entfernen Sie die an die beiden Seiten der Filter- einheit angepassten Filter. 4. Entfernen Sie den Staub im Innern mit einem Staubsau- ger.
Seite 190 7. Wartung 6. Bringen Sie vier neue Filter an beiden Seiten der Filterein- Flansch heit an. Die Installationsstellen der Filter unterscheiden sich durch die Schlitze (Kerben). Installieren Sie den Filter unter dem Flansch Haken um die Filtereinheit wie folgt. (1)Bringen Sie die 2 Filter mit den transparenten Fassungen, die mit Griffen versehen sind, an der Seite des Filtergeräts an, wo sich die Noppe befindet.
Seite 191: ❷ Reinigung Der Linse
7. Wartung ❷ Reinigung der Linse • Schalten Sie den Projektor vor der Reinigung aus. • Der Projektor verfügt über eine Kunststofflinse. Verwenden Sie einen im Handel erhältlichen Kunststofflinsen- Reiniger. • Verkratzen oder beschädigen Sie die Linsenoberfläche nicht, da eine Kunststofflinse leicht zu zerkratzen ist. •...
Seite 192: ❹ Austausch Der Lampe Und Der Filter
Birne der Lampe platzen und die Scherben werden eventuell im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran verletzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch. *HINWEIS: Diese Meldung wird unter den folgenden Umständen angezeigt: •...
Seite 193 7. Wartung So tauschen Sie die Lampe aus: 1. Entfernen Sie die Lampenabdeckung. (1)Lösen Sie die Lampenabdeckungsschraube • Die Lampenabdeckungsschraube ist nicht entfernbar. (2)Ziehen Sie die Unterseite der Lampenabdeckung zu sich und nehmen Sie sie heraus. 2. Entfernen des Lampengehäuses. (1)Lösen Sie die beiden Befestigungsschrauben des Lampengehäuses, bis der Kreuzschlitzschraubendreher frei dreht.
Seite 194 7. Wartung 3. Installation eines neuen Lampengehäuses. (1)Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. (2)Positionieren Sie es so, dass die Führungsöffnung rechts in der Unterseite des Lampengehäuses über die Ausbuchtung am Projektor kommt und drücken Sie es dann vollständig hinein. (3)Sichern Sie das Lampengehäuse mit den beiden Schrauben.
Seite 195 7. Wartung So tauschen Sie die Filter aus: Die Ersatzlampe wird zusammen mit vier Filtern ausgeliefert. Wabenfilter (grobmaschig): Große und kleine Größen (an der Außenseite des Filterträgers angebracht) Akkordeonfilter (feinmaschig): Große und kleine Größen (an der Innenseite des Filterträgers angebracht) HINWEIS: •...
Seite 196 7. Wartung 3. Nehmen Sie die vier Filter heraus. Halten Sie die Filter an beiden Seiten des Filterträgers, um den Filterträger zu entfernen. 4. Entfernen Sie den Staub vom Filterträger und von der Filterabdeckung. Reinigen Sie sowohl außen als auch innen. 5.
Seite 197: User Supportware
8. User Supportware ❶ Betriebsumgebung für die auf der CD-ROM enthaltene Software Namen und Funktionen der Programme im Software-Paket Name des Programms Funktionen Virtual Remote Tool Wenn der Computer und der Projektor über ein Netzwerk (verkabeltes LAN) (nur Windows) angeschlossen werden, erscheint der Virtual Remote-Bildschirm auf dem Bild- schirm des Computers und Aktionen, wie z.B.
Seite 198: Download-Dienst
8. User Supportware Download-Dienst Informationen zu Aktualisierungen dieser Programme finden Sie auf unserer Website: URL: http://www.nec-display.com/dl/en/index.html Betriebsumgebung Folgendes ist die Betriebsumgebung für Image Express Utility Lite. Informationen zur Betriebsumgebung für die an- deren Programme finden Sie in der Hilfefunktion der jeweiligen Programme.
Seite 199 8. User Supportware Auflösung • Windows 8/Windows 7/Windows Vista SVGA (800 × 600) oder höher benötigt XGA (1024 × 768) empfohlen • Windows XP VGA (640 × 480) oder höher benötigt XGA (1024 × 768) empfohlen (1024 × 768 – 1280 × 800 empfohlen für WXGA-Typ) Bildschirmfarben High Color (15 Bit, 16 Bit) True Color (24 Bit, 32 Bit) (empfohlen)
Seite 200: ❷ Installation Des Software-Programms
XP Professional, wird „Microsoft .NET Framework Version 2.0“ benötigt. Die Microsoft .NET Framework Version 2.0, 3.0 oder 3.5 ist auf der Homepage von Microsoft verfügbar. Downloaden und installieren Sie es auf Ihren Computer. 1 Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.
Seite 201: Deinstallieren Eines Softwareprogramms Vorbereitung
8. User Supportware 2 Klicken Sie auf ein Softwareprogramm, das Sie im Menüfenster installieren möchten. Die Installation beginnt. • Befolgen Sie die Anweisungen auf den Installationsprogrammbildschirmen, um die Installation abzuschließen. TIPP: Deinstallieren eines Softwareprogramms Vorbereitung: Beenden Sie das Softwareprogramm vor der Deinstallation. Um das Softwareprogramm zu deinstallieren, muss das Win- dows-Benutzerkonto „Administrator“-Rechte (Windows 8, Windows 7 und Windows Vista) oder „Computeradministrator“- Rechte (Windows XP) haben.
Seite 202: Verwendung Unter Mac Os
Verwendung unter Mac OS [Beispiel] Installieren Sie PC Control Utility Pro 5 auf dem Computer. 1. Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-ROM-Laufwerk Ihres Macs. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.
Seite 203: ❸ Bedienen Des Projektors Über Das Lan (Virtual Remote Tool)
• Die Logodaten (Bild), die mit dem Virtual Remote Tool zum Projektor gesendet werden, werden in der Bildschirmmitte mit der Umgebung in schwarz angezeigt. • Um das werksseitige „NEC logo“ als Hintergrund Logo zurückzusetzen, müssen Sie es als Hintergrund Logo registrieren mit der Bilddatei (PA622U/NP-PA522U/PA621U/PA521U: \Logo\necpj_bbwux.png, PA672W/PA572W/PA671W/PA571W: \Logo\ necpj_bbwx.png, PA722X/NP-PA622X/PA721X/PA621X: \Logo\necpj_bb_x.png), die sich auf der mitgelieferten NEC-Projektor...
Seite 204: Schließen Sie Den Projektor An Ein Lan An
Windows Desktop. Starten Sie über das Startmenü • Klicken Sie auf [Start] → [Alle Programme] oder [Programme] → [NEC Projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. Wenn das Virtual Remote Tool zum ersten Mal startet, wird das „Easy Setup“-Fenster eingeblendet.
Seite 205 Der Hilfebildschirm wird angezeigt. • Die Hilfedatei mit Hilfe des Startmenüs einblenden. 1. Klicken Sie „Start“ an. „Alle Programme“ oder „Programme“. „NEC Projector User Supportware“. „Virtual Remote Tool“. Und anschließend „Virtual Remote Tool -Hilfe“, in dieser Reihenfolge. Der Hilfebildschirm wird angezeigt.
Seite 206: ❹ Den Projektor Über Ein Lan Steuern (Pc Control Utility Pro 4/Pro 5)
❹ Den Projektor über ein LAN steuern (PC Control Utility Pro 4/ Pro 5) Mit Hilfe des Dienstprogramms „PC Control Utility Pro 4“ oder „PC Control Utility Pro 5“ auf der beiliegenden NEC Projektor CD-ROM kann der Projektor von einem Computer aus über ein LAN gesteuert werden.
Seite 207 8. User Supportware TIPP: Wenn das Menüfenster nicht angezeigt wird, versuchen Sie Folgendes. Für Windows 7: 1. Klicken Sie in Windows auf „Start“. 2. Klicken Sie auf „Alle Programme“ → „Zubehör“ → „Ausführen“. 3. Geben Sie den Namen Ihres CD-ROM-Laufwerks ein (Beispiel: „Q:\“) und „LAUNCHER.EXE“ in „Name“. (Beispiel: Q:\LAUNCHER.EXE) 4.
Seite 208: Schritt 3: Starten Sie Pc Control Utility Pro
Den Projektor über einen HTTP-Browser steuern“ (→ Seite 44) an das LAN an. Schritt 3: Starten Sie PC Control Utility Pro 4 Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „PC Control Utility Pro 4“ → „PC Control Utility Pro 4“.
Seite 209 Mit Mac OS Schritt 1: Installieren Sie PC Control Utility Pro 5 auf dem Computer 1. Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.
Seite 210: ❺ Projizieren Ihres Computerbildschirms Oder Videos Vom Projektor Über Lan (Image Express Utility Lite) (Mm-Modelle)
Projektor über LAN (Image Express Utility Lite) (MM-Modelle) Die Nutzung von Image Express Utility Lite, das auf der mitgelierferten NEC-Projekor CD-ROM enthalten ist, erlaubt es Ihnen, den Inhalt des Computerbildschirms über ein verkabeltes LAN oder WLAN an den Projektor zu senden.
Seite 211 Wenn die Meldung „Nicht genügend freier Speicherplatz auf dem Datenträger“ angezeigt wird, geben Sie ausreichend Speicherplatz frei (etwa 100 MB), um das Programm zu installieren. 1. Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.
Seite 212 LAN“ (→ Seite 169) und „9 Steuerung des Projektors über einen HTTP-Browser“ (→ Seite 44). Schritt 3: Rufen Sie Image Express Utility Lite auf. 1. Klicken Sie unter Windows auf „Start“ → „Alle Programme“ → „NEC Projector UserSupportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite“.
Seite 213 8. User Supportware 5. Bedienung über das Bedienfenster. (2) (3) (4) (5) (Streaming) Anzeigen des Streaming-Fensters. Filmdateien auf einem PC können über ein Netzwerk auf den Projektor übertragen und auf dem Projektor wiedergegeben werden. Siehe „Film-Streaming-Funktion“ in der Hilfedatei von Image Express Utility Lite. (Quelle) ..
Seite 214: Anzeige Der Datei "Hilfe" Von Image Express Utility Lite
Der Hilfebildschirm wird angezeigt. • Anzeigen der Hilfedatei über das Start-Menü. Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite Help“. Der Hilfebildschirm wird angezeigt.
Seite 215: Image Express Utility Lite Von Einem Usb-Speicher Oder Einer Sd-Karte Aus Starten
1. Kopieren Sie Image Express Utility Lite auf einen Wechseldatenträger. Kopieren Sie sämtliche Ordner und Dateien (Gesamtgröße ca. 6 MB) aus dem Ordner „IEU_Lite (removable-media)“ der beiliegenden NEC Projector CD-ROM in das Stammverzeichnis Ihres Wechseldatenträgers. 2. Legen Sie Ihren Wechseldatenträger in Ihren Computer ein.
Seite 216 Verwendung unter Mac OS Schritt 1: Installieren Sie Image Express Utility Lite für Mac OS auf dem Computer 1. Legen Sie die beiliegende NEC Projector CD-ROM in das CD-ROM-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.
Seite 217: ❻ Projektion Eines Bildes Aus Einem Winkel (Geometric Correction Tool In Image Express Utility Lite) (Mm-Modelle)
8. User Supportware ❻ Projektion eines Bildes aus einem Winkel (Geometric Correction Tool in Image Express Utility Lite) (MM-Modelle) Die Funktion Geometric Correction Tool (GCT) ermöglicht Ihnen, die Verzerrung von Bildern zu korrigieren, selbst wenn diese aus einem Winkel heraus projiziert werden. Was Sie mit GCT tun können •...
Seite 218 8. User Supportware 3. Benutzen Sie die Maus, um die [ • ] Markierung der Ecke anzuklicken, die Sie bewegen möchten. Die gerade ausgewählte [ • ] Markierung wird rot. (Im obigen Beispiel wurden die Windows-Bildschirme zur Verdeutlichung weggelassen.) 4. Ziehen Sie die gewählte[ • ] Markierung an den Punkt, den Sie korrigieren möchten und lassen Sie sie los. •...
Seite 219: ❼ Projizieren Von Bildern Vom Projektor Über Lan (Image Express Utility 2.0) (Mm-Modelle)
• Hochgeschwindigkeits-, hochwertige Bildübertragungen basierend auf NEC’s Original-Komprimierung- salgorithmus Mit NEC’s original Komprimierungsalgorithmus können hochwertige Bilder mit Hochgeschwindigkeit über das Netzwerk vom Ihrem Computer zum Projektor gesendet werden. • Gleichzeitige Projektion mit mehreren Projektoren Bilder können von einem Computer aus zu nicht nur einem Projektor, sondern zu zwei oder mehr Projektoren zur gleichen Zeit gesendet werden.
Seite 220: Anschließen Des Projektors An Ein Lan
8. User Supportware • Projezierte Bilder können auf einen Computer übertragen und gespeichert werden. Wenn der „Meeting Mode“ verwendet wird, können projezierte Bilder zu allen Computern der Teilnehmer einer „Besprechung“ gesendet werden. Die empfangenen Bilder können auf Ihrem Computer mit angefügtem Memo (Textdaten) gespeichert werden.
Seite 221: Grundbedienung Von Image Express Utility 2.0
1 Schalten Sie den Projektor ein, für den das LAN eingestellt wurde. 2 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector UserSupportware ] → [Image Express Utility 2.0] → [Image Express Utility 2.0], in der Reihenfolge.
Seite 222 8. User Supportware 4 Markieren ( ) Sie den Projektor, der verbunden werden soll und klicken Sie auf [Connect]. Wenn der Name des Projektors, der verbunden werden soll, nicht auf der Liste steht oder wenn er ausgeblendet ist, klicken Sie auf [Update]. Klick Klick Der Bildschirm Ihres Computers wird vom Projektor projeziert.
Seite 223 8. User Supportware • Stoppen oder fortsetzen mit der Übertragung von Bildern Die Übertragung des Computerbildschirms zum Projektor kann vorübergehend gestoppt werden und anschließend fortgesetzt werden. 1 Klicken Sie auf das Projektorsymbol ( ) in der Windows-Taskleiste. Ein Pop-up-Menü wird eingeblendet. 2 Klicken Sie auf [Stop Sending].
Seite 224 8. User Supportware Konferenzen halten • Konferenzen halten 1 Befolgen Sie die Schritte 1 bis 4 unter „Projektor anschließen“ von „Bilder zum Projektor senden“ (→ Seite 207). Der Bildschirm Ihres Computers wird vom Projektor projeziert. • Veröffentlichen Sie gegenüber den Teilnehmern der Konferenz eine Datei. HINWEIS: Um den Teilnehmern eine Datei zu veröffentlichen, kann die Auswahl nur in den Ordnereinheiten vorgenommen werden.
Seite 225: Konferenz Beenden
An der Konferenz teilnehmen • An Konferenzen teilnehmen 1 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector User Supportware] → [Image Express Utility 2.0] → [Image Express Utility 2.0 ], in dieser Reihenfolge. Das Fenster „Auswahl der Netzwerkverbindungen“ wird eingeblendet.
Seite 226 8. User Supportware 3 Klicken Sie auf den Besprechungsnamen, um teilzunehmen und klicken Sie auf [Connect]. Klick Der Computer wird mit der ausgewählten Konferenz verbunden und das Teilnehmerfenster wird eingeblendet. Wenn der Präsentator „An Computer und Projektor senden“ auswählt, wird das vom Projektor projezierte Bild im Teilnehmerfenster angezeigt.
Seite 227: Speichern Empfangener Bilder
8. User Supportware • Speichern empfangener Bilder 1 Klicken Sie im Teilnehmerfenster auf [Memo]. Es wird ein Memoausschnitt angezeigt. Klick Memo-Bereich Klick 2 Klicken Sie im Teilnehmerfenster auf [Save Image]. Das im Teilnehmerfenster angezeigte Bild wird gespeichert. • Das gespeicherte Bild wird der Memoliste hinzugefügt und es wird ein Miniaturbild angezeigt. •...
Seite 228: Herunterladen Der Veröffentlichten Datei
8. User Supportware • Herunterladen der veröffentlichten Datei 1 Klicken Sie im Teilnehmerfenster auf [File Transfer]. Das Fenster „File Transfer“ wird geöffnet. Klick 2 Wählen Sie eine Datei zum Herunterladen aus und klicken Sie auf [Download]. Das Herunterladen beginnt. Der Fortschritt des Herunterladens wird unten links im Fenster angezeigt. 3 Wenn das Herunterladen abgeschlossen ist, klicken Sie im Fenster „File Transfer“...
Seite 229: Präsentator Wechseln
8. User Supportware • Präsentator wechseln Es können drei Einstellungsarten vorgenommen werden, um den Präsentator zu wechseln: „Not Approved“, „Approved“, und „Changing Prohibited“ (diese können nur vom Präsentator ausgewählt werden). Im folgenden Beispiel ist „Not Approved“ ausgewählt. • Klicken Sie im Teilnehmerfenster auf [Become A Presenter]. Sie wechseln vom Teilnehmer zum Präsentator.
Seite 230: ❽ Den Projektor Für Den Betrieb Ihres Computers Über Ein Netzwerk (Desktop Control Utility 1.0) Verwenden (Mm-Modelle)
über ein Netzwerk zu bedienen. Deshalb muss mit Vorsicht vorgegangen werden, um zu verhindern, dass Dritte den Bildschirm Ihres Computers (wichtige Dokumente) sehen, Dateien kopieren, oder ihn ausschalten können. NEC übernimmt keine Haftung für jegliche Verluste oder Schäden, die aus einem Informationsleck oder Systemfehler herrühren, während Sie Desktop Control Utility 1.0 verwenden.
Seite 231: Den Projektor Für Die Bedienung Ihres Computer-Desktopbildschirms Verwenden
8. User Supportware Den Projektor für die Bedienung Ihres Computer-Desktopbildschirms verwenden WICHTIG: • Deaktivieren Sie unter Windows 8/Windows 7/Windows Vista die Benutzerkontensteuerung, bevor Sie Desktop Control Utility 1.0 verwenden. Windows Vista hat die Funktion „Benutzerkontensteuerung“, um Ihren Computer zu schützen. Das Benutzerkonten-Bestätigungs- fenster ist u.U.
Seite 232 8. User Supportware • Bedienung am Computer 1 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector UserSupportware ] → [Desktop Control Utility 1.0] → [Desktop Control], in der Reihenfolge. Das Fenster „Selection Of Network Connections“ wird eingeblendet.
Seite 233 8. User Supportware 3 Geben Sie das Startpasswort von Desktop Control Utility 1.0 ein und klicken Sie auf [OK]. Das Fenster „Current password“ wird eingeblendet. HINWEIS: Die Zeichenkette, die im Passwortfeld angezeigt wird, variiert jedes Mal wenn Desktop Control Utility 1.0 gestartet wird. 4 Schreiben Sie die im Passwortfeld angezeigte Zeichenkette auf.
Seite 234 8. User Supportware • Bedienung des Projektors (Computer verbinden) 1 Schließen Sie eine im Handel erhältliche USB-Maus an den Projektor an. 2 Schalten Sie den Projektor an. Stellen Sie die LAN-Einstellung des Projektors im Voraus ein. 3 Drücken Sie die Taste „8/Ethernet“ auf der Fernbedienung. Das Anwendungsmenü...
Seite 235 8. User Supportware 4 Drücken Sie die Tasten SELECT ▼/▲, um [NETZWERK] auszuwählen und drücken Sie die Taste ENTER. Der Bildschirm „Netzwerkmenü“ wird eingeblendet. • Die verbleibenden Bedienungen können mit einer USB-Maus durchgeführt werden, die an den Projektor ange- schlossen ist. 5 Klicken Sie auf [DESKTOP CONTROL UTILIT�].
Seite 236 8. User Supportware 9 Klicken Sie auf [COMPUTER SEARCH]. Der Bildschirm „COMPUTER LIST“ wird eingeblendet. Wenn das Verbindungsziel als Ergebnis von COMPUTER SEARCH nicht gefunden werden konnte, suchen Sie nach dem Verbindungsziel, indem Sie die IP-Adresse des Computers beim Verbindungsziel eingeben, klicken Sie auf „Input IP Address“.
Seite 237: Bedienung Des Projektors (Betätigung Des Desktopbildschirms)
8. User Supportware • Bedienung des Projektors (Betätigung des Desktopbildschirms) Der angezeigte Desktopbildschirm kann mit einer USB-Maus betätigt werden, die an den Projektor angeschlossen ist. Wenn die Taste EXIT des Projektors oder der Fernbedienung gedrückt wird, während der Desktopbildschirm angezeigt wird, wird eine Hilfsbedienungsleiste unten links im Bildschirm eingeblendet.
Seite 238 8. User Supportware • Bedienung des Projektors (Desktop Control Utility 1.0 verlassen) 1 Klicken Sie auf das Projektorsymbol [ ] in der Taskleiste, während der Desktopbildschirm eingeblendet wird. 2 Klicken Sie auf [Exit]. Desktop Control Utility 1.0 wird beendet. 3 Drücken Sie die Taste EXIT am Projektorgehäuse oder auf der Fernbedienung. Der Bildschirm „network menu“...
Seite 239: Verwenden Des Viewers (Mm-Modelle)
9. Verwenden des Viewers (MM-Modelle) ❶ Was Sie mit dem Viewer anfangen können Die Viewer-Funktion ermöglicht Ihnen, auf einem USB-Speicher am Projektor oder in einem gemeinsamen Ordner auf einem mit dem Netzwerk verbundenen Computer abgelegte Bilder oder Filmdateien anzusehen. Der Viewer hat folgende Eigenschaften: •...
Seite 240: Unterstützte Pdf-Dateien
9. Verwenden des Viewers (MM-Modelle) HINWEIS: • Filmdateien, die in ein durch diesen Projektor nicht unterstütztes Video-/Audioformat konvertiert wurden, können nicht wieder- gegeben werden. In diesem Fall erscheint kein Symbol, um anzuzeigen, dass eine Wiedergabe nicht möglich ist. • Dateien mit DRM-Schutz (Digital Rights Management) können nicht wiedergegeben werden. •...
Seite 241: Medienserver
9. Verwenden des Viewers (MM-Modelle) Hinweise zum gemeinsamen Ordner und Medienserver • Dateien aus einem gemeinsamen Ordner oder von einem Medienserver werden möglicherweise nicht projiziert, wenn eine Sicherheits- oder Antiviren-Software auf Ihrem Computer installiert ist. • Öffnen Sie folgende Firewall-Ports: - Medienserver Portnummer Protokoll...
Seite 242: ❷ Präsentationsmaterialien Vorbereiten
9. Verwenden des Viewers (MM-Modelle) ❷ Präsentationsmaterialien vorbereiten 1. Erstellen Sie Ihre Präsentationsmaterialien und speichern Sie sie in einem unterstützten Dateiformat auf Ihrem Computer. • Informationen zu unterstützen Dateiformaten finden Sie auf Seite 225. • Vergewissern Sie sich, dass die PowerPoint-Datei auf dem Viewer angezeigt wird, bevor Sie Ihre wirkliche Präsentation vortragen.
Seite 243: ❸ Projektion Von Bildern Auf Einem Usb-Speichergerät
9. Verwenden des Viewers (MM-Modelle) ❸ Projektion von Bildern auf einem USB-Speichergerät Dieser Abschnitt erläutert die grundlegende Bedienung des Viewers. In dieser Anleitung wird die Vorgehensweise erläutert, wenn die Viewer-Werkzeugleiste auf die werkseitigen Stand- ardeinstellungen eingestellt ist. Vorbereitung: Speichern Sie Bilder auf dem USB-Speicher mit Ihrem Computer, bevor Sie den Viewer starten. Starten des Viewers 1.
Seite 244 9. Verwenden des Viewers (MM-Modelle) 4. Drücken Sie die ▶-Taste, um „USB1“ auszuwählen, und drücken Sie die ENTER-Taste. Der „USB1“-Bildindex wird angezeigt. TIPP: • Weitere Informationen über den Bildindex finden Sie auf Seite 237. 5. Wählen Sie mit der Taste ▲▼◀ oder ▶ ein Symbol aus.
Seite 245 9. Verwenden des Viewers (MM-Modelle) • Filmdatei Das Abspielen der Filmdatei startet. Nach Beendigung der Wiedergabe wird der Bildschirm schwarz. Um zum Bildindex zurückzukehren, drücken Sie die EXIT- Taste. • Das Drücken der ENTER-Taste zeigt die Steuerungsleiste des Films an, über die Sie den Film anhalten, schnell vor- spulen oder andere Bedienschritte durchführen können.
Seite 246 9. Verwenden des Viewers (MM-Modelle) • Adobe PDF-Datei Die erste Seite wird angezeigt. • Die PDF-Datei füllt die Bildschirmbreite aus. Das Drücken der ▼ oder ▲-Taste blättert nach unten oder oben durch den Bildschirm. Das Drücken der CTL + ▼ oder CTL + ▲-Taste bewegt den Bildschirm eine Seite nach unten oder oben.
Seite 247 TIPP: • Viewer PPT Converter 3.0 kann von unserer Website herunterge- XXXX Motors laden werden. URL: http://www.nec-display.com/dl/en/index.html • Um eine Diashow der Index-Dateien auszuwählen, öffnen Sie den [PRESENTATION]-Ordner auf dem DRIVE LIST- Bildschirm. Index-Dateien erscheinen jedoch nicht. Es erscheinen nur Ordner und JPEG-Dateien.
Seite 248: Den Viewer Beenden
9. Verwenden des Viewers (MM-Modelle) Den Viewer beenden 1. Drücken Sie die Taste „EINGANG“ auf der Fernbedienung und wählen Sie einen anderen Eingangsanschluss als „USB-A“. • Benutzen Sie bei der Bedienung des Hauptgeräts die Taste „EINGANG“, um einen anderen Eingangsanschluss als [9: USB-A] auszuwählen.
Seite 249: Bezeichnungen Und Funktionen Des Viewer-Bildschirms
9. Verwenden des Viewers (MM-Modelle) Bezeichnungen und Funktionen des Viewer-Bildschirms Der Viewer besitzt drei Ansichten: Laufwerkslisten-Bildschirm, Bildindex und Bildansicht. Cursor (gelb) Cursor (gelb) Scroll-Leiste Menü Menü Ordnersymbol [Laufwerkslisten-Bildschirm] [Bildindex] Pfadinformation Laufwerks-Information/Datei-Information Bedienschaltflächen-Hilfe Menühilfe Steuerleiste * Die Bedienung für Standbilder unterscheidet sich von der für Filme.
Seite 250 9. Verwenden des Viewers (MM-Modelle) Funktionen Name Beschreibung REFRESH Zeigt zusätzliche Medienserver in der Laufwerkslisten-Ansicht an. OPTIONS (OPTIONEN) Öffnet das OPTIONEN-Menü. SLIDE SETTING Stellt Dias ein. (→ Seite 240) MOVIE SETTING Stellt Fimdateien ein. (→ Seite 241) AUTO PLAY SETTING Stellt Auto-Play ein. (→ Seite 241) SHAREED FOLDER Stellt einen gemeinsamen Ordner ein.
Seite 251 9. Verwenden des Viewers (MM-Modelle) • Bildindex-Bildschirm Zeigt eine Liste der Ordner, Vorschaubilder und Symbole auf dem Laufwerk an, das auf dem Laufwerksbildschirm ausgewählt wurde. Menübedienung • Mit der ▼ oder ▲-Taste bewegen Sie den Cursor nach oben oder unten. Wählen Sie den Menüpunkt aus und drücken Sie die ENTER-Taste, um das Menü...
Seite 252 9. Verwenden des Viewers (MM-Modelle) • Bildansicht (Standbild/Animation) Gibt eine Datei wieder, die aus einer Liste von Vorschaubildern oder Symbolen ausgewählt wurde. • Informationen zur Bedienung einer Microsoft PowerPoint- und einer Adobe PDF-Datei finden Sie auf Seite 231, 232. Bedienung der Steuerleiste •...
Seite 253 9. Verwenden des Viewers (MM-Modelle) Funktionen der Film-Steuerleiste Name Beschreibung PREV Geht zum Anfang einer Filmdatei zurück. (VORHER- • Geht zum Anfang der vorherigen Filmdatei zurück, wenn diese Funktion unmittelbar nach IGES) dem Beginn der Wiedergabe ausgeführt wird. FR (SR) Führt etwa 7 Sekunden lang einen Schnellrücklauf einer Filmdatei aus.
Seite 254: Einstellungen Der Viewer-Optionen
9. Verwenden des Viewers (MM-Modelle) Einstellungen der Viewer-Optionen • SLIDE SETTING (DIAEINSTELLUNG) Stellt Standbilder oder Dias ein. Name Optionen Beschreibung BILDSCHIRMGRÖßE BEST FIT Stellt das Bild mit seinem Bildformat in der höchsten Auflösung, die der Projektor anzeigen kann, dar. ACTUAL SIZE (TAT- Zeigt das Bild in seiner tatsächlichen Größe an.
Seite 255: Movie Setting (Filmeinstellung)
9. Verwenden des Viewers (MM-Modelle) • MOVIE SETTING (FILMEINSTELLUNG) Stellt die Funktionen für eine Filmdatei ein. Name Optionen Beschreibung SCREEN SIZE (BILD- BEST FIT Stellt das Bild mit seinem Bildformat in der höchsten Auflösung, SCHIRMGRÖßE) die der Projektor anzeigen kann, dar. ACTUAL SIZE (TAT- Zeigt das Bild in seiner tatsächlichen Größe an.
Seite 256: Sort Setting (Sortiereinstellung)
9. Verwenden des Viewers (MM-Modelle) • SORT SETTING (SORTIEREINSTELLUNG) Stellt den Ordner auf die Anzeige von Bildindex oder Bildansicht ein. Name Optionen Beschreibung SORT NAME (ABC..) Zeigt die Dateien alphabetisch nach Namen in aufsteigender Reihenfolge an. NAME (ZYX..) Zeigt die Dateien alphabetisch nach Namen in absteigender Reihenfolge an.
Seite 257: ❹ Daten Aus Einem Gemeinsamen Ordner Projizieren
9. Verwenden des Viewers (MM-Modelle) ❹ Daten aus einem gemeinsamen Ordner projizieren Gemeinsamer Ordner Drahtloses LAN Projektor Gemeinsamer Ordner Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Legen Sie die zu projizierenden Dateien in einen gemeinsamen Ordner und notieren Sie sich den Ordnerpfad.
Seite 258 9. Verwenden des Viewers (MM-Modelle) 2. Zeigt das [OPTIONEN]-Menü an. Drücken Sie die Taste ▼, um das Symbol (OPTIONEN) auszuwählen und drücken Sie die ENTER-Taste. • Wenn das OPTIONEN-Menü angezeigt wird, wird die Laufwerksliste nicht angezeigt. 3. Anzeigen des [GEMEINSAMER ORDNER]-Bildschirms. Drücken Sie die ▼-Taste, um das (SHARED FOLDER)-Symbol auszuwählen, und drücken Sie die ENTER- Taste.
Seite 259 9. Verwenden des Viewers (MM-Modelle) 6. Die Einstellung verlassen. Drücken Sie die ▼-Taste, um [OK] auszuwählen, und drücken Sie die ENTER-Taste. Das schließt den [SHARED FOLDER]-Bildschirm. • Falls eine Fehlermeldung erscheint, sind Ihre Einstellungen nicht richtig. Versuchen Sie es erneut.
Seite 260: Den Gemeinsamen Ordner Vom Projektor Trennen
9. Verwenden des Viewers (MM-Modelle) Den gemeinsamen Ordner vom Projektor trennen • Deaktivieren Sie die Zahl eines gemeinsamen Ordners, den Sie trennen möchten Drücken Sie die ▼-Taste, um [AKTIVIEREN] auszuwählen, und drücken Sie die ENTER-Taste. HINWEIS: • Trennen Sie Ihr LAN-Kabel nicht, wenn eine PowerPoint- oder PDF-Datei angezeigt wird. Anderenfalls funktioniert der Viewer nicht.
Seite 261: ❺ Daten Vom Medienserver Projizieren (Viewer)
9. Verwenden des Viewers (MM-Modelle) ❺ Daten vom Medienserver projizieren (Viewer) Medienserver Drahtloses LAN Medienserver Projektor Medienserver Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Bereiten Sie die zu projizierenden Bild- oder Filmdateien vor und richten Sie „Medienfreigabe“ im Windows Media Player 11 oder Windows Media Player 12 ein.
Seite 262 9. Verwenden des Viewers (MM-Modelle) 3. Markieren Sie das „Medien freigeben“-Kontrollkästchen und klicken Sie dann auf OK. Eine Liste der erreichbaren Geräte wird angezeigt. 4. Wählen Sie „PA621U Series“ und dann „Erlauben“. Ein Häkchen wird dem „PA621U Series“-Symbol hinzugefügt. • Das „PA621U Series“ ist ein Projektorname, der unter [NETZWERK-EINSTELLUNGEN] angegeben ist. 5.
Seite 263: Medienfreigabe" Im Windows Media Player 12 Einrichten
9. Verwenden des Viewers (MM-Modelle) „Medienfreigabe“ im Windows Media Player 12 einrichten 1. Starten Sie den Windows Media Player 12. 2. Wählen Sie „Stream“ und wählen Sie anschließend „Geräten automatisch erlauben, meine Medien wied- erzugeben“. Die „Alle Mediengeräte zulassen“-Fenster werden angezeigt. 3.
Seite 264: Den Projektor Mit Dem Medienserver Verbinden
9. Verwenden des Viewers (MM-Modelle) Den Projektor mit dem Medienserver verbinden Drücken Sie die 9/USB-A-Taste auf der Fernbedienung. Der VIEWER startet. • Benutzen Sie bei der Bedienung des Hauptgeräts die Taste „EINGANG“, um [9: USB-A] auszuwählen. • Dies startet die Suche nach einem Computer mit im Netzwerk aktivierter „Medienfreigabe“ und fügt ihn zum „Me- dienserver“...
Seite 265: Den Projektor Vom Medienserver Trennen
9. Verwenden des Viewers (MM-Modelle) Den Projektor vom Medienserver trennen 1. Anzeigen des Menüs OPTIONS. Drücken Sie die ▼-Taste, um [OPTIONS] auszuwählen, und drücken Sie die ENTER-Taste. 2. Anzeigen des Einstellungsbildschirms MEDIA SERVER. Drücken Sie die ▼-Taste, um das MEDIA SERVER-Symbol auszuwählen, und drücken Sie die ENTER-Taste. 3.
Seite 266: ❻ Einschränkungen Bei Der Wiedergabe Von Dateien
9. Verwenden des Viewers (MM-Modelle) ❻ Einschränkungen bei der Wiedergabe von Dateien Der Viewer ermöglicht es, eine vereinfachte Anzeige einer PowerPoint- oder PDF-Datei wiederzugeben. Aufgrund der vereinfachten Anzeige kann sich die tatsächliche Ansicht jedoch von der in der Anwendung auf Ihrem Computer unterscheiden.
Seite 267: 10. Anhang
10. Anhang ❶ Projektionsentfernung und Bildschirmgröße Es können sechs separate Objektive im Bajonett-Stil an diesem Projektor verwendet werden. Lesen Sie dazu die Informationen auf dieser Seite und verwenden Sie ein Objektiv, das für die Installationsumgebung (Bildschirmgröße und Projektionsentfernung) geeignet ist. Anweisungen zur Montage des Objektivs finden Sie auf Seite 155. Objektivtypen und Projektionsentfernung WUXGA-Typ Bildschirm-...
Seite 268 10. Anhang WXGA-Typ Bildschirm- Modellname des Objektivaufsatzes NP11FL NP30ZL NP12ZL NP13ZL NP14ZL NP15ZL größe 30" 0,7 - 1,0 40" 1,0 - 1,3 1,2 - 2,5 60" 1,0 - 1,3 1,5 - 2,0 1,9 - 3,8 3,7 - 6,0 5,9 - 9,1 80"...
Seite 269: Projektionsreichweite Für Verschiedene Objektive
10. Anhang Projektionsreichweite für verschiedene Objektive NP11FL WUXGA-Typ: 0,7–2,6 m WXGA-Typ: 0,7–2,6 m XGA-Typ: 0,6–2,5 m NP30ZL WUXGA-Typ: 1,0–11,3 m WXGA-Typ: 1,0–11,3 m XGA-Typ: 1,0–10,9 m NP12ZL WUXGA-Typ: 0,7–16,5 m WXGA-Typ: 0,7–16,7 m XGA-Typ: 0,7–16,0 m 40-150" 60-500" 60-500" 40-500" 60-500"...
Seite 270: Tabellen Der Bildschirmgrößen Und -Abmessungen
10. Anhang Tabellen der Bildschirmgrößen und -Abmessungen WUXGA-Typ/WXGA-Typ Größe (Zoll) Bildschirmbreite Bildschirmhöhe (Zoll) (cm) (Zoll) (cm) 25,4 64,6 15,9 40,4 Bild- 16:10-Bildschirmgröße 33,9 86,2 21,2 53,8 schirm- (diagonal) 50,9 129,2 31,8 80,8 höhe 67,8 172,3 42,4 107,7 84,8 215,4 53,0 134,6 101,8 258,5...
Seite 271: Linsenversatz-Bereich
10. Anhang Linsenversatz-Bereich Dieser Projektor ist mit einer Linsenversatz-Funktion ausgestattet, um die Position des projizierten Bildes durch Drehen der Linsenversatz-Wähler einzustellen. Die Linse kann innerhalb des unten aufgeführten Bereichs versetzt werden. HINWEIS: • Die Linsenversatz-Funktion kann nicht verwendet werden, wenn das Objektiv NP11FL eingesetzt wird. •...
Seite 272: Linsenversatz Tabelle
10. Anhang Linsenversatz Tabelle Geeignete Typen Zeichnungsnum- Objektiveinheit NP30ZL NP12ZL NP13ZL NP14ZL NP15ZL WUXGA-Typ 50% V 50% V 50% V 50% V 50% V ① 10% V 10% V 10% V 10% V 10% V ② 20% H* 30% H 30% H 30% H 30% H...
Seite 273: ❷ Liste Der Kompatiblen Eingangssignale
10. Anhang ❷ Liste der kompatiblen Eingangssignale Analoges Computersignal Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 × 480 4 : 3 60/72/75/85/iMac SVGA 800 × 600 4 : 3 56/60/72/75/85/iMac 1024 × 768 4 : 3 60/70/75/85/iMac XGA+ 1152 × 864 4 : 3 60/70/75/85 1280 ×...
Seite 274 10. Anhang HDMI Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 × 480 4 : 3 SVGA 800 × 600 4 : 3 1024 × 768 4 : 3 1280 × 720 16 : 9 1280 × 768 15 : 9 WXGA 1280 ×...
Seite 275 10. Anhang DisplayPort Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 × 480 4 : 3 SVGA 800 × 600 4 : 3 1024 × 768 4 : 3 1280 × 720 16 : 9 1280 × 768 15 : 9 WXGA 1280 ×...
Seite 276: ❸ Technische Daten
Optik Optische Isolation durch dichroitischen Spiegel, kombiniert durch dichroitisches Pris- Lichtausgang ECO INAKTIV PA722X: 7200 lm, PA622X: 6200 lm, PA672W: 6700 lm, PA572W: 5700 lm, PA622U: (*2) (*3) 6200 lm, PA522U: 5200 lm Kontrastverhältnis (alles weiß/alles PA722X/PA672W/PA622U: 6000:1...
Seite 277 100-240 V AC, 50/60 Hz Energiever- Eco-Betriebsart inaktiv PA722X/PA672W/PA622U: 483 W (100-130 V)/460 W (200-240 V) brauch PA622X/PA572W/PA522U: 463 W (100-130 V)/440 W (200-240 V) Eco-Betriebsart aktiv PA722X/PA672W/PA622U/PA622X/PA572W/PA522U: 377 W (100-130 V)/362 W (200- 240 V) STANDBY (NORMAL) 0,11 W (100-130 V)/0,16 W (200-240 V)
Seite 278: [Mm-Modelle]
10. Anhang [MM-Modelle] Model name PA621U/PA521U/PA671W/PA571W/PA721X/PA621X Verfahren Flüssigkristall-Verschlussprojektionsverfahren mit drei Primärfarben Technische Daten der Hauptteile Flüssigkristall- Größe PA721X/PA621X: 0,79 Zoll (mit MLA) × 3 (Bildformat: 4:3) Bedienfeld PA671W/PA571W: 0,76 Zoll (mit MLA) × 3 (Bildformat: 16:10) PA621U/PA521U: 0,76 Zoll (mit MLA) × 3 (Bildformat: 16:10) Pixel PA721X/PA621X: 786.432 (1024 Punkte ×...
Seite 279 10. Anhang Model name PA621U/PA521U/PA671W/PA571W/PA721X/PA621X DisplayPort Video-Eingang DisplayPort × 1 Datenübertragungsrate: 2,7 Gbps/1,62 Gbps Anzahl der Wege: 1 Weg/2 Wege/4 Wege Farbtiefe: 6-Bit, 8-Bit, 10-Bit Farbmetrik: RGB, YcbCr444- und YcbCr422-kompatibel HDCP-kompatibel (*5) Audio-Eingang DisplayPort: Abtastrate – 32/44,1/48 kHz, Abtast-Bits – 16/20/24 Bits BNC (CV) Video-Eingang BNC ×...
Seite 280: ❹ Gehäuseabmessungen
10. Anhang ❹ Gehäuseabmessungen Einheit: mm (Zoll) 499 (19,6) Linsenmitte Linsenmitte 250 (9,8) Öffnungen für die Deckenmontage...
Seite 281: ❺ Montage Der Kabelabdeckung (Separat Erhältlich)
10. Anhang ❺ Montage der Kabelabdeckung (separat erhältlich) Die Montage der separat erhältlichen Kabelabdeckung (NP04CV) auf dem Projektor ermöglicht Ihnen, die Kabel für ein aufgeräumteres Erscheinungsbild zu verbergen. VORSICHT • Befestigen Sie die Kabelabdeckung nach dem Montieren unbedingt mit den in der Lieferumfang enthaltenen Schrauben.
Seite 282: ❻ Zuordnung Der Pole Und Bezeichnungen Der Hauptanschlüsse
10. Anhang ❻ Zuordnung der Pole und Bezeichnungen der Hauptanschlüsse COMPUTER IN/ Komponenten Eingang Anschluss (Mini D-Sub 15-Polig) Anschluss und Signallevel jedes Pin Stift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün oder Synch.-an-Grün Blau Masse Signallevel Masse Rote Masse Cr-Masse Videosignal: 0,7 Vp-p (Analog) Grüne Masse...
Seite 283 10. Anhang Ethernet/HDBase T Port (RJ-45) Stift-Nr. Signal TxD+/HDBT0+ 1 2 3 4 5 6 7 8 TxD−/HDBT0− RxD+/HDBT1+ Verbindung trennen/HDBT2+ Verbindung trennen/HDBT2− RxD−/HDBT1− Verbindung trennen/HDBT3+ Verbindung trennen/HDBT3− * HDBaseT-Port wird bei MM-Modellen nicht unterstützt. USB-A Port (Typ A) Stift-Nr. Signal D−...
Seite 284: ❼ Fehlersuche
(→ Seite 180) Rot (Zyklen Lüfter-Störung Der Kühlerlüfter dreht sich nicht mehr. Wenden Sie sich an ein von 4) NEC-Kundendienstzentrum, um sie reparieren zu lassen. Blinkt Orange Netzwerk-Konflikt Es ist nicht möglich, den im Projektor integrierten LAN-Anschluss und den WLAN-Adapter gleichzeitig mit demselben Netzwerk zu verbinden.
Seite 285 Die Lampe wurde nicht eingeschaltet. Warten Sie min- von 6) destens eine Minute und schalten Sie den Projektor dann erneut ein. Wenn die Lampe noch immer nicht leuchtet, wenden Sie sich an ein NEC-Kundendienstzentrum. Leuchtet Rot Die Lampenverwendungsdau- Die Lampe hat ihre Verwendungsdauer überschritten.
Seite 286: Herkömmliche Störungen & Lösungen
10. Anhang Herkömmliche Störungen & Lösungen (→ „Netzstrom/Status/Lampen-Anzeige“ auf Seite 270.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung oder aus eingeschaltet ist. (→ Seiten 15, 16) •...
Seite 287 10. Anhang Störung Überprüfen Sie diese Punkte Flimmern auf der • Stellen Sie den [GEBLÄSEMODUS] auf eine andere Einstellung als [GROSSE HÖHE], wenn Sie den Projektor unterhalb Leinwand von ca. 5500 Fuß/1700 Meter verwenden. Wenn Sie den Projektor in Höhenlagen unterhalb von ca. 5500 Fuß/1700 Meter mit der Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies zu einer Unterkühlung der Lampe führen und dadurch das Bild flimmern.
Seite 288: Kein Bild, Oder Das Bild Wird Nicht Richtig Angezeigt
Display durch eine Funktionstasten-Kombination aktiviert/deaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
Seite 289: ❽ Pc Steuercodes Und Kabelanschluss
10. Anhang ❽ PC Steuercodes und Kabelanschluss PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT HDMI1 INPUT SELECT HDMI2 INPUT SELECT DisplayPort INPUT SELECT BNC INPUT SELECT BNC(CV) INPUT SELECT BNC(Y/C) INPUT SELECT COMPUTER INPUT SELECT HDBaseT PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF...
Seite 290: ❾ Checkliste Für Die Fehlersuche
10. Anhang ❾ Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihrer Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.
Seite 291 Notebook PC □ / Desktop □ Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges: Projektor Videogerät Blu-ray Player VCR, Blu-ray Player, Videokamera, Videospiel oder Sonstiges Signalkabel Hersteller: NEC-Norm oder Kabel von einem anderen Hersteller? Modellnummer: Modellnummer: Länge: Zoll/m Verteilerverstärker Modellnummer: Umschalter Modellnummer: Adapter Modellnummer:...
Seite 292: ❿ Lassen Sie Ihren Projektor Registrieren! (Für Einwohner In Den Usa, Kanada Und Mexiko)
Sie Ihr komplettes Formular online ab. Bei Empfang werden wir Ihnen einen Bestätigungsbrief mit allen Details, die Sie benötigen, um die schnelle und zuverlässige Garantie und die Serviceprogramme vom Marktführer NEC Display Solutions of America, Inc. nutzen zu können, zusenden.
