LAUNCH
7.
Daten
7.1
Diagnosebericht
Dieses Modul speichert alle Diagnoseberichte, die im Prozess der Fahrzeugdiagnose generiert werden.
Alle Diagnoseberichte sind nach Datum und Marke sortiert. Wenn zu viele Berichte gespeichert sind, tippen
Sie auf (Suchen), um sie zu filtern und schnell zu finden. • Um einen bestimmten
Bericht auszuwählen, aktivieren Sie einfach das Kontrollkästchen in der rechten unteren Ecke des Berichts.
Um alle Berichte auszuwählen, tippen Sie auf „Alle auswählen". Um alle abzuwählen, tippen Sie auf „Auswahl aufheb
• Tippen Sie darauf, um seine Details
anzuzeigen. • Wählen Sie den gewünschten Bericht aus und tippen Sie dann auf „Löschen", um ihn zu löschen.
7.2 Diagnoseprotokoll
Wenn der Benutzer beim Lesen des Datenstroms die Laufparameter oder Wellenformdiagramme aufzeichnet,
werden diese als Diagnosedatensätze gespeichert und auf dieser Registerkarte angezeigt.
Tippen Sie auf „Diagnostic Record", um die gewünschten Datenstromelemente einzugeben und auszuwählen,
und tippen Sie auf „OK", um zur Wiedergabeseite zu springen.
Schaltflächen auf dem Bildschirm:
Graph – zeigt die Parameter in Wellenformgraphen an.
Kombinieren – diese Option wird meistens im Diagrammzusammenführungsstatus zum Datenvergleich verwendet.
Dabei werden unterschiedliche Artikel in unterschiedlichen Farben gekennzeichnet.
Wert – dies ist der Standardmodus, der die Parameter in Textform und im Listenformat anzeigt.
Bildwiedergabe – gibt die aufgezeichneten Datenstromelemente Bild für Bild wieder.
Sobald es sich im Einzelbild-Wiedergabemodus befindet, ändert sich diese Schaltfläche in „Automatische Wiedergabe".
26
Professionelles 129X-

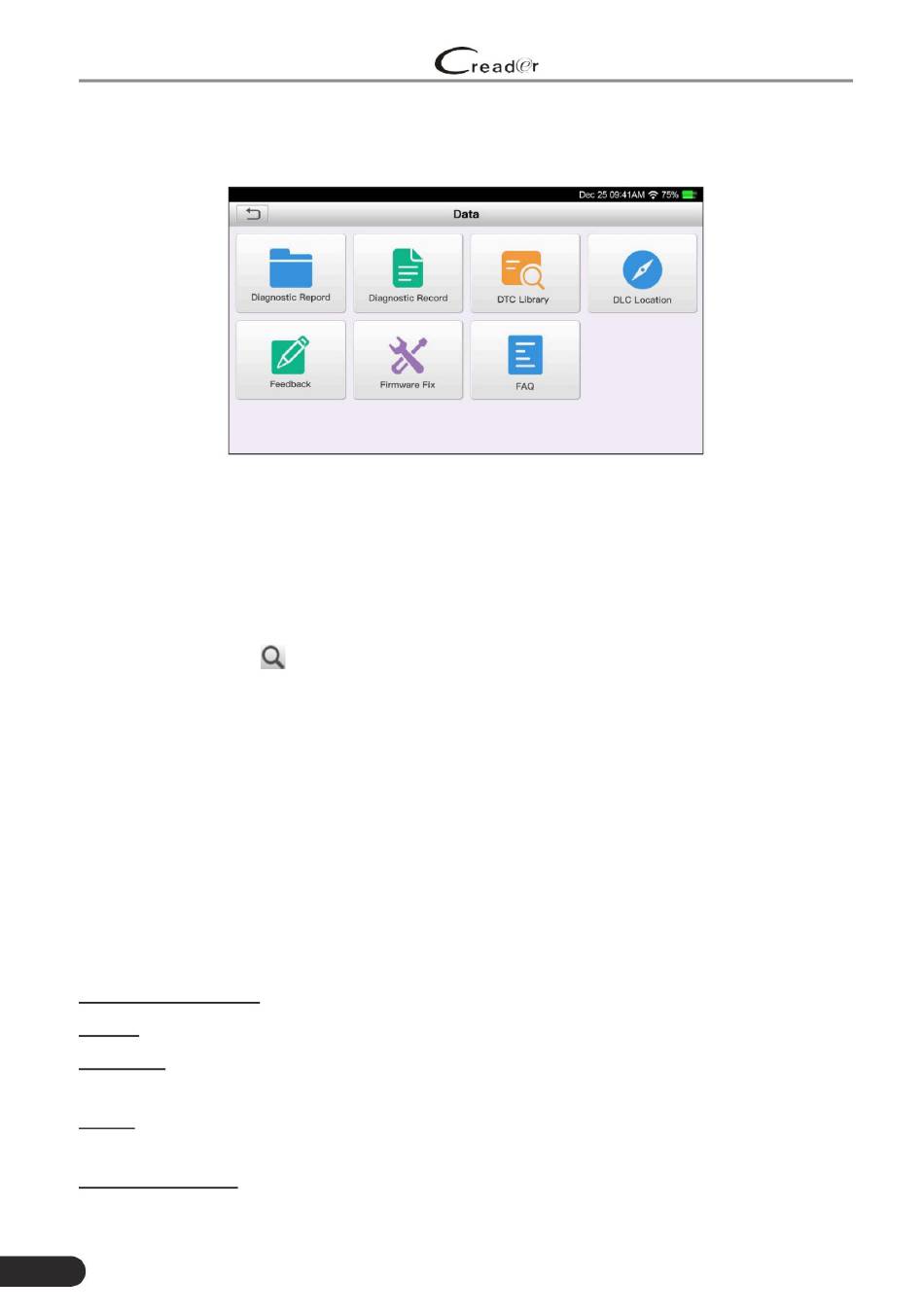

Abb. 7-1
Benutzerhandbuch
