Montage
DE-18

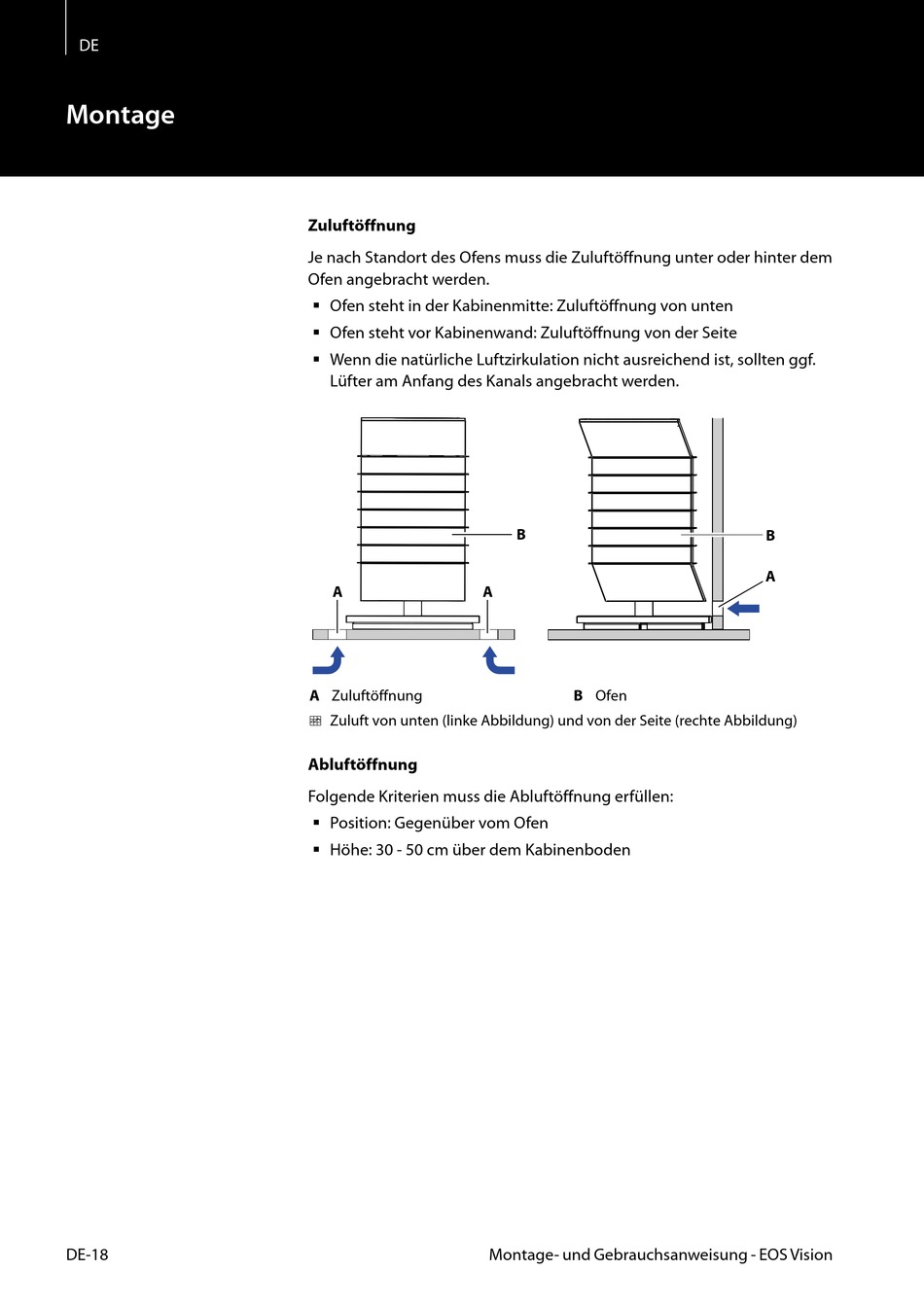

Zuluftöffnung
Je nach Standort des Ofens muss die Zuluftöffnung unter oder hinter dem
Ofen angebracht werden.
 Ofen steht in der Kabinenmitte: Zuluftöffnung von unten
 Ofen steht vor Kabinenwand: Zuluftöffnung von der Seite
 Wenn die natürliche Luftzirkulation nicht ausreichend ist, sollten ggf.
Lüfter am Anfang des Kanals angebracht werden.
A
A Zuluftöffnung
 Zuluft von unten (linke Abbildung) und von der Seite (rechte Abbildung)
Abluftöffnung
Folgende Kriterien muss die Abluftöffnung erfüllen:
 Position: Gegenüber vom Ofen
 Höhe: 30 - 50 cm über dem Kabinenboden
B
A
B Ofen
