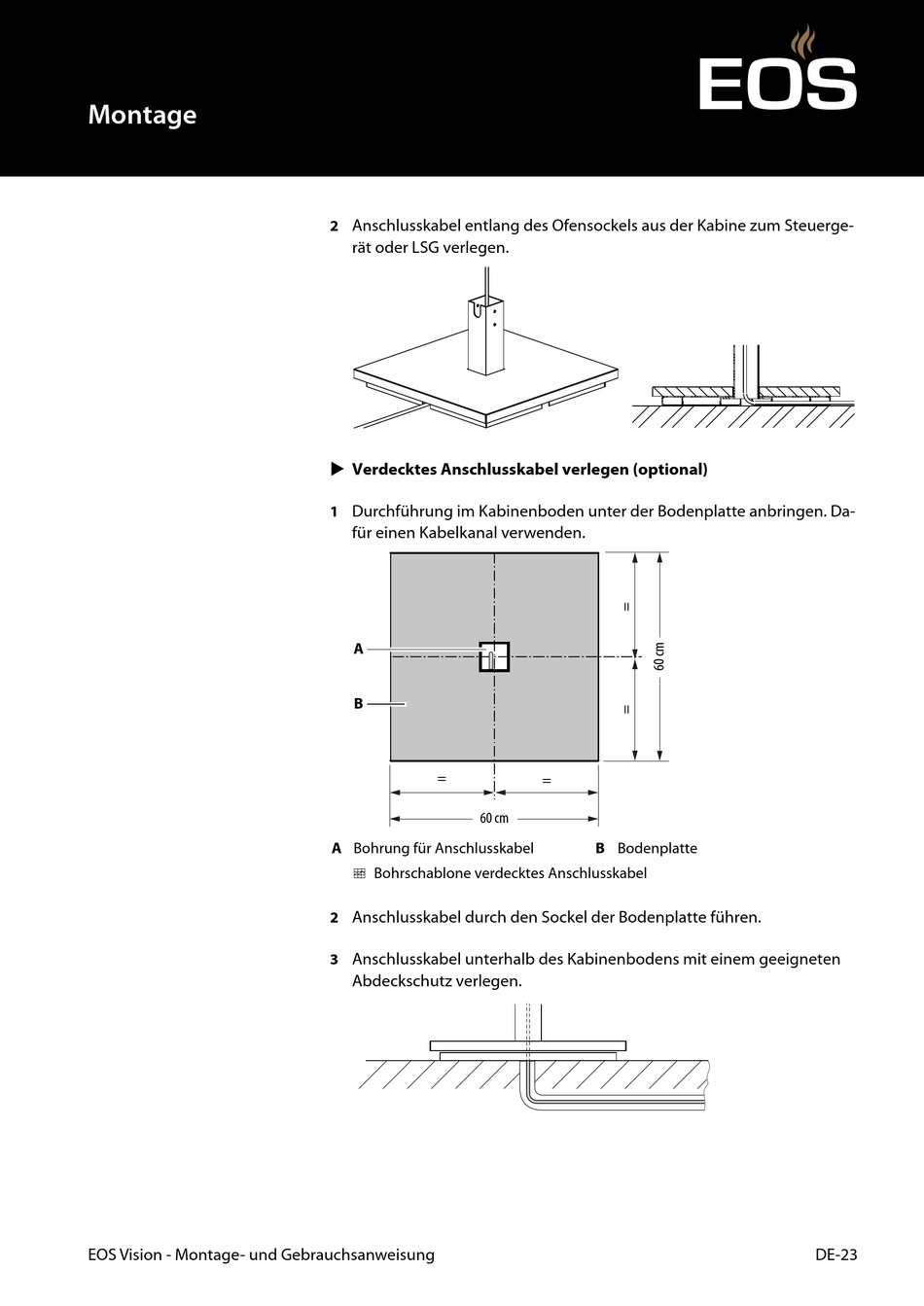

Montage
EOS Vision - Montage- und Gebrauchsanweisung
Anschlusskabel entlang des Ofensockels aus der Kabine zum Steuerge-
2
rät oder LSG verlegen.
Verdecktes Anschlusskabel verlegen (optional)
Durchführung im Kabinenboden unter der Bodenplatte anbringen. Da-
1
für einen Kabelkanal verwenden.
A
B
=
60 cm
A Bohrung für Anschlusskabel
Bohrschablone verdecktes Anschlusskabel
Anschlusskabel durch den Sockel der Bodenplatte führen.
2
Anschlusskabel unterhalb des Kabinenbodens mit einem geeigneten
3
Abdeckschutz verlegen.
=
B Bodenplatte
DE-23
