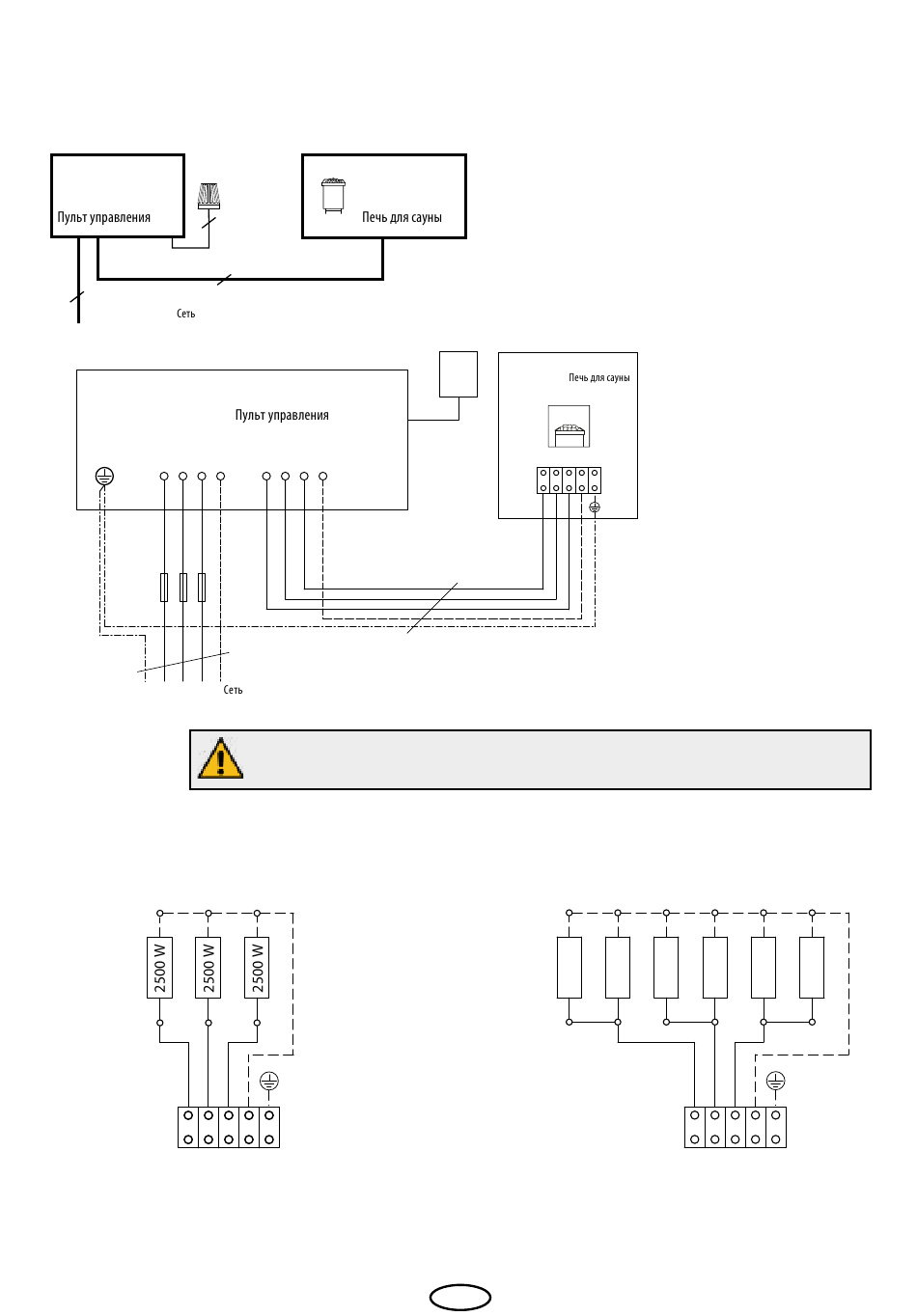

Anschlussbeispiel Saunaofen 400 V 3N ~

7,5 / 9,0 / 10,0 kW

Saunasteuergerät
Control unit
Boîtier de commande
4
5
Netz / Mains / Réseau /
Saunasteuergerät / Control unit /
Boîtier de commande /
L1 L2 L3 N
3x16A
Netz / Mains / Réseau /
400 V 3N ~

Innere Verdrahtung

7,5 kW
7,5 kW
U V W N
Achtung!
Beachten Sie unbedingt das Anschluss-Schema, das im Anschlusskasten des Saunaofens angebracht ist.
10
Saunaofen
Sauna heater
Poêle de sauna
5
W V U N
2,5²
Achtung!
Schließen Sie Immer den Neutralleiter (N) des Saunaofens an!
400 V 3N ~
PE
(Gr)
Saunaofen / Sauna heater
Sensor/
Poêle de sauna /
Limiter
max. 9 kW
U V W N PE (Gr)
1,5²
9 / 10 kW
9 / 10 kW
9 kW = 6x 1500 W
10 kW = 6x 1666 W
D
max. 10 kW
nur mit *Compact-Serie
400 V 3N ~
U V W N PE
(Gr)
