Montage

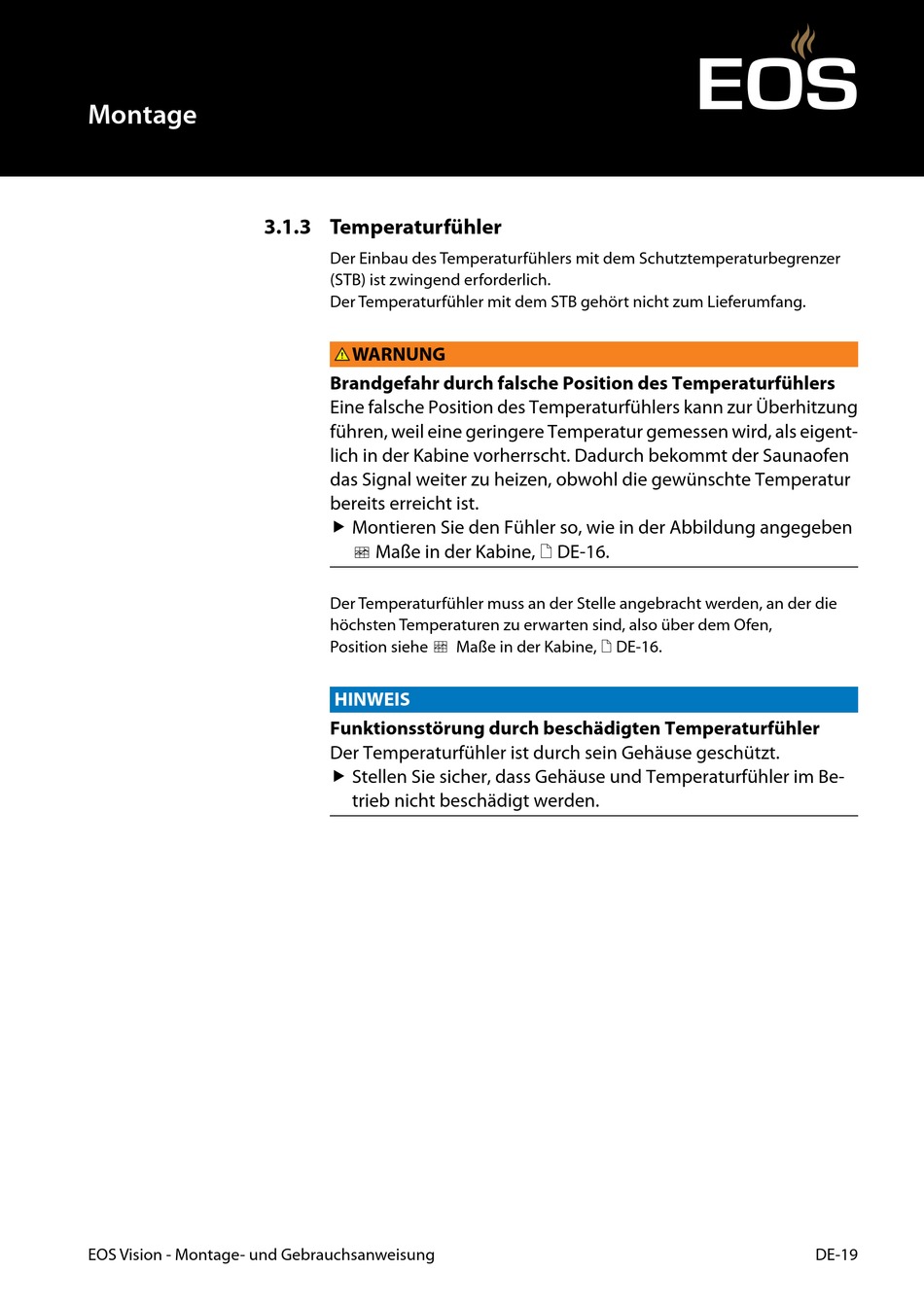

EOS Vision - Montage- und Gebrauchsanweisung
3.1.3 Temperaturfühler
Der Einbau des Temperaturfühlers mit dem Schutztemperaturbegrenzer
(STB) ist zwingend erforderlich.
Der Temperaturfühler mit dem STB gehört nicht zum Lieferumfang.
WARNUNG
Brandgefahr durch falsche Position des Temperaturfühlers
Eine falsche Position des Temperaturfühlers kann zur Überhitzung
führen, weil eine geringere Temperatur gemessen wird, als eigent-
lich in der Kabine vorherrscht. Dadurch bekommt der Saunaofen
das Signal weiter zu heizen, obwohl die gewünschte Temperatur
bereits erreicht ist.
Montieren Sie den Fühler so, wie in der Abbildung angegeben
Maße in der Kabine, DE-16.
Der Temperaturfühler muss an der Stelle angebracht werden, an der die
höchsten Temperaturen zu erwarten sind, also über dem Ofen,
Position siehe Maße in der Kabine, DE-16.
HINWEIS
Funktionsstörung durch beschädigten Temperaturfühler
Der Temperaturfühler ist durch sein Gehäuse geschützt.
Stellen Sie sicher, dass Gehäuse und Temperaturfühler im Be-
trieb nicht beschädigt werden.
DE-19
