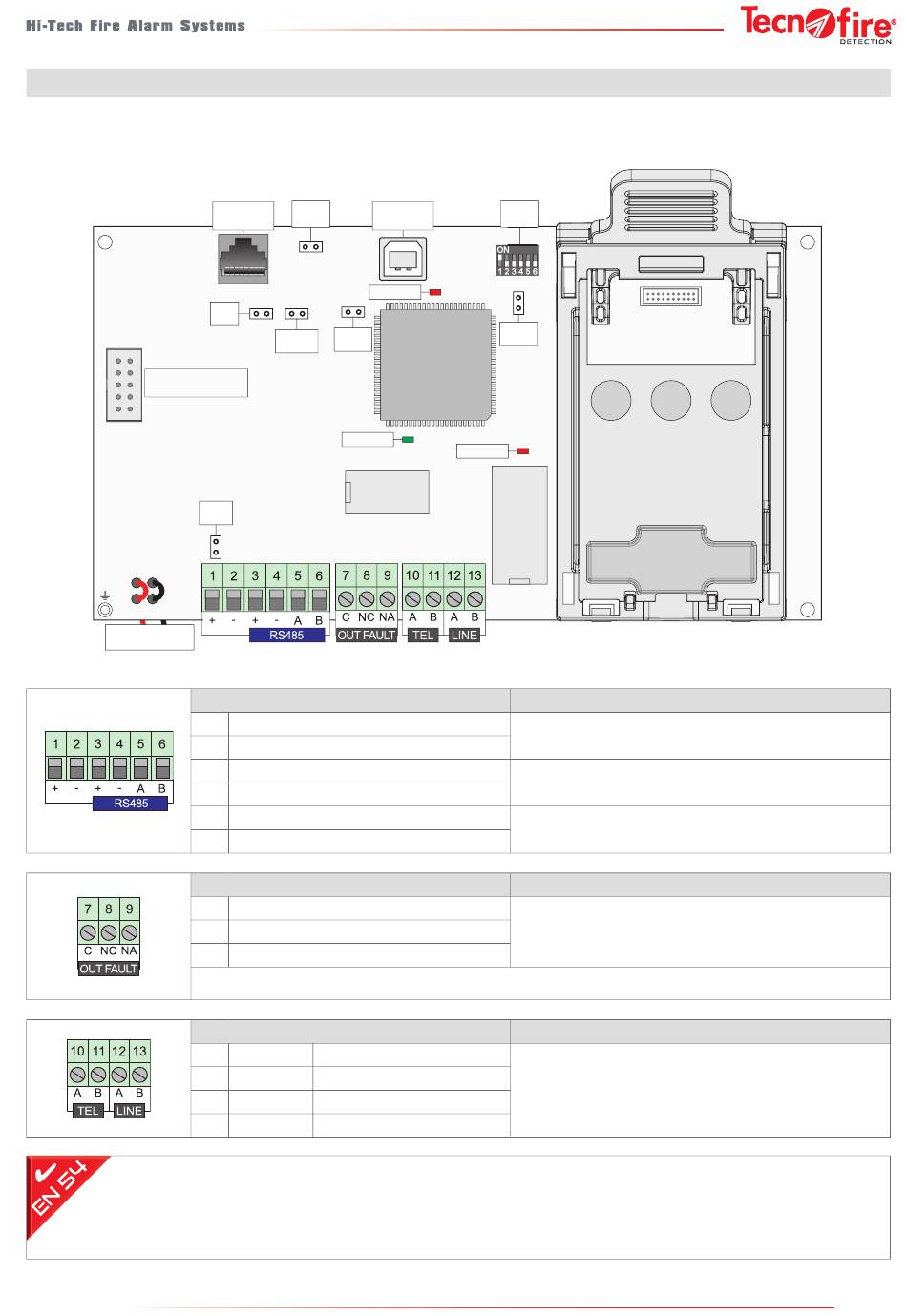

Die Elektronik des TFCOM Wählgeräts ist in zwei Teile unterteilt, die CPU-Platine und die LED-Patine.
LED-
Platinenanschluss
BATTERIE
N.B. Der für die Klemmen 8 und 9 angezeigte Zustand entspricht dem Zustand des stromlosen Geräts. Bei eingeschaltetem Gerät
ist der Zustand der Klemmen umgekehrt, Klemme 8 normalerweise geöffnet und Klemme 9 normalerweise geschlossen.
N.B. Der FAULT-Fehlerrelaisausgang (Klemmen 7, 8, 9) ist nicht überwacht (Typ J gemäß EN 54-1) und darf daher nach EN 54-2
nicht zur Ansteuerung von Übertragungseinrichtungen für Fehlermeldungen verwendet werden.
Die Stromversorgung des RS485-Busses wird gemäß EN 54-21 von zwei Paar Stromversorgungsklemmen (Klemmen 1, 2, 3, 4)
übernommen.
TFA1-298
JP8
TTL-
RS485
ANSCHLUSS
LED USB
JP1
WDT
JP5
JP2
PROG
RESET
LED RUN
JP10
BATT
RS485-Bus
Positive Versorgungsspannung Schnittstelle
1
2
Negative Versorgungsspannung Schnittstelle
3
Positive Versorgungsspannung Schnittstelle
4
Negative Versorgungsspannung Schnittstelle
5
Kanal A Schnittstelle
Kanal B Schnittstelle
6
Ausgang
7
Gemeinsamer Kontakt
8
Normalerweise geschlossener Kontakt
9
Normalerweise geöffneter Kontakt
Telefonlinie
A (TEL)
10
Ausgang Telefonlinie A
B (TEL)
11
Ausgang Telefonlinie B
A (LINE)
12
Eingang Telefonlinie A
B (LINE)
13
Eingang Telefonlinie B
10-6 - TFCOM
USB-
SW1
ANSCHLUSS
JP4
BOOT
LED LINE
Beschreibung
24V DC Stromversorgungseingang
24V DC Stromversorgungsausgang
RS485-Kommunikationskanäle
Beschreibung
Fehlerrelais mit potenzialfreiem Kontakt
(PTC geschützt I max. 0,75A)
Beschreibung
PSTN-Telefonlinie (DC)
47
