Open-Loop-Verbindung

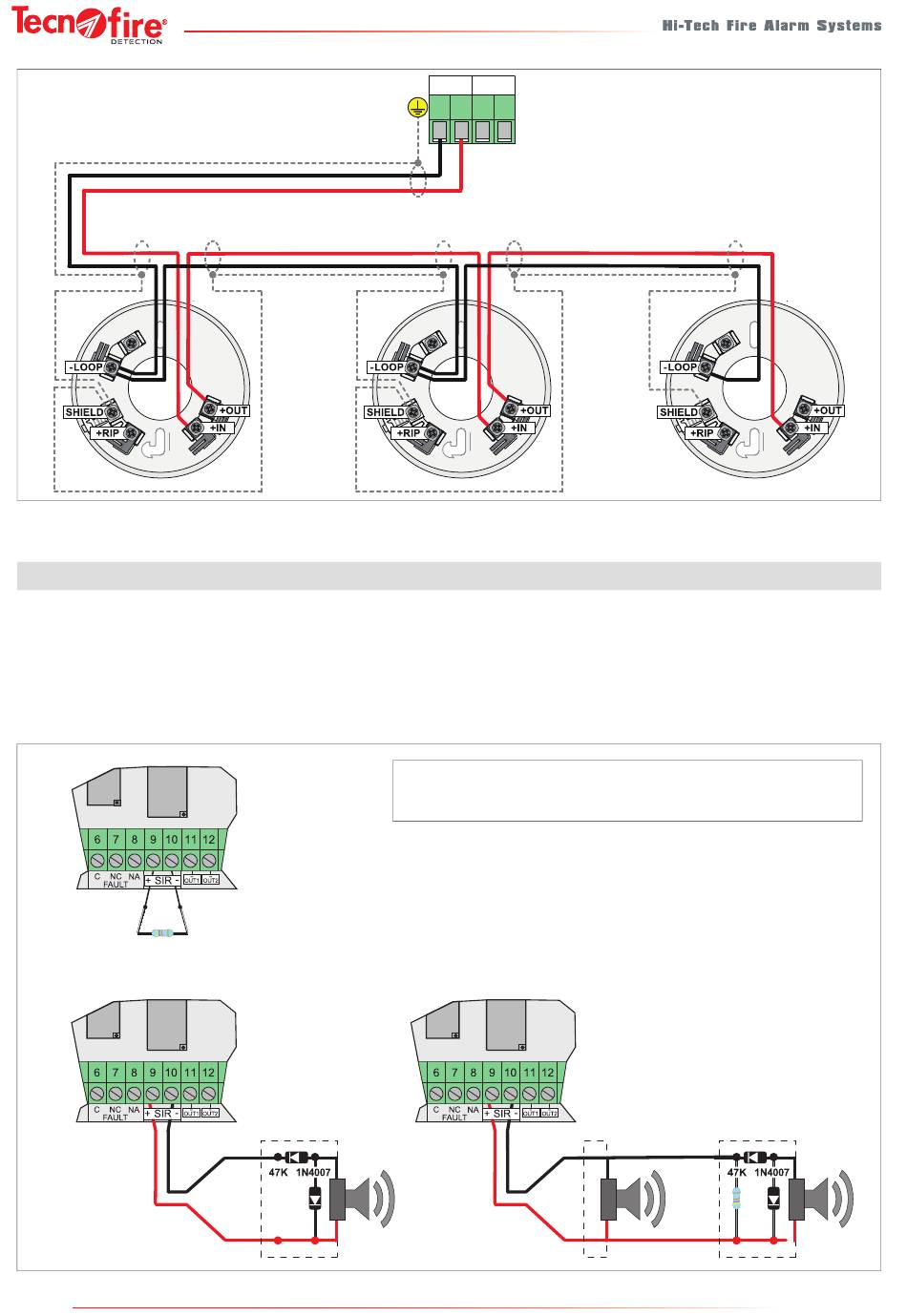

Die Sirenen werden über einen kontrollierten Ausgang (Klemmen 9 SIR+ und 10 SIR-) angeschlossen.
Die Leitung muss mit einem 47K-Widerstand ausgeglichen werden:
•
Wenn keine Sirene angeschlossen ist, muss ein 47K-Endwiderstand zwischen die Klemmen 9 und 10 geschaltet werden.
•
Bei Anschluss einer Sirene muss neben der Sirene ein 47K-Widerstand parallel geschaltet werden.
•
Beim Anschluss mehrerer Sirenen muss neben der letzten Sirene ein 47K-Widerstand parallel geschaltet werden.
N.B. Die Polarität der Klemmen bezieht sich auf den Alarmzustand, im Ruhezustand ist die Polarität umgekehrt.
47K
44
L1A
L1B
-
+
-
10-2 - Sirenen-Verbindung
N.B.
Die von Tecnofi re hergestellten Sirenen und optisch-akustischen Alarmgeräte
sind mit Schutzdioden und mit Endwiderständen ausgestattet (die Widerstände
können über einen Dip-Schalter aktiviert werden)
+
.
TFA1-298
