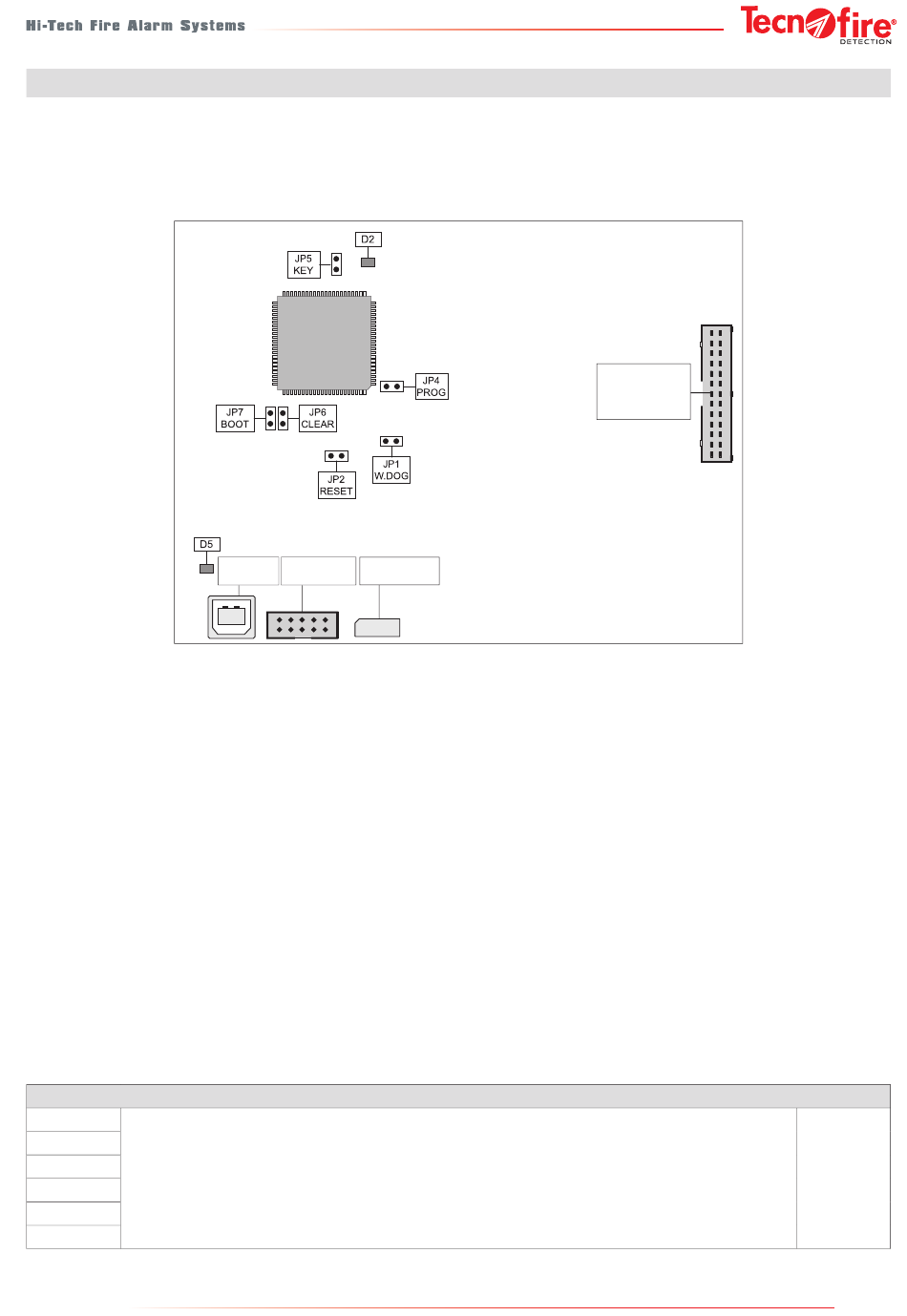

Die CPU-Platine ist mit allen Jumpern ausgestattet, die für eine High-Level-Verwaltung der Zentrale notwendig sind, wie zum Beispiel das
Update der Firmware, die Rückstellung der Systemkonfi guration oder der Zugriff auf die vierte (Hersteller-) Zugriffsebene. Auf der CPU-
Platine befi nden sich auch die USB- und TTL-Anschlüsse für die Verbindung eines PC und eines seriellen Druckers mit der Zentrale.
Key-Jumpers
Spezielle High-Level-Verfahren, z.B. Firmware-Update, Rückstellung der Systemkonfi guration, erfordern die Verwendung spezieller
Jumper, die auf der CPU-Platine der Zentrale verfügbar sind:
JP1 W.DOG - Der Jumper deaktiviert die WATCHDOG-Schaltung der Zentrale.
Im Normalbetrieb muss der Jumper immer offen sein.
Bei einigen Verfahren, z.B. Firmware-Update über die serielle Schnittstelle, muss der Jumper vorübergehend gesteckt werden.
JP2 RESET - Der Jumper wird verwendet, um den Mikroprozessor zurückzusetzen und neu zu starten.
Im Normalbetrieb muss der Jumper immer offen sein.
Bei einigen Vorgängen, z.B. Firmware-Update, muss der Jumper vorübergehend gesteckt werden.
JP4 PROG - Der Jumper wird verwendet, um das Firmware-Update der Zentrale durchzuführen.
Im Normalbetrieb muss der Jumper immer offen sein.
Während des Firmware-Updates über die serielle Schnittstelle muss der Jumper vorübergehend gesteckt werden.
JP5 KEY - Der Jumper ermöglicht den Zugriff auf das Menü der Ebene 4.
Im Normalbetrieb muss der Jumper immer offen sein.
JP6 CLR - Der Jumper wird verwendet, um die Programmierung zu löschen und die Standardeinstellungen wiederherzustellen.
Im Normalbetrieb muss der Jumper immer offen sein.
Während der Rückstellung der Systemkonfi guration muss der Jumper vorübergehend gesteckt werden.
JP7 BOOT - Der Jumper wird zusammen mit dem CLR-Jumper verwendet, um das Firmware-Update über den USB-Anschluss durchzuführen.
Im Normalbetrieb muss der Jumper immer offen sein.
JP1 W.DOG
JP2 RESET
JP4 PROG
Im Normalbetrieb offen lassen (Jumper reserviert für Firmware-Upgrade und Rückstellung der Systemkonfi guration)
JP5 KEY
JP6 CLR
JP7 BOOT
TFA1-298
9-2 - CPU-Platine
USB-
Schnittstellen-
Lautsprecher-
Anschluss
anschluss
anschluss
SPEZIALVERFAHREN
Klemmleisten-
anschluss
CPU
Zustands-
überwachung
39
