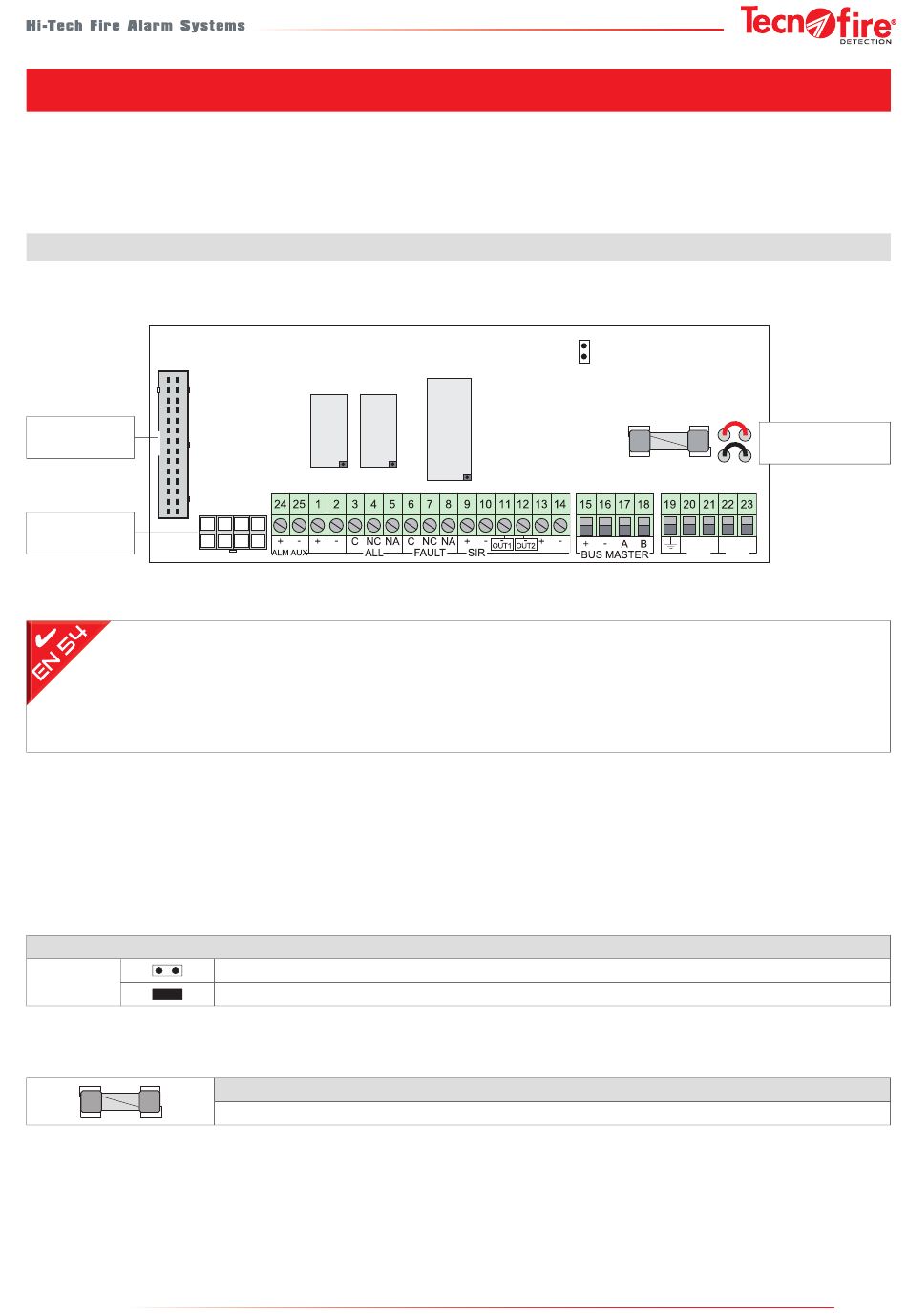

Die Elektronik der Zentralen ist in zwei Teile unterteilt, die CPU-Platine und die Klemmleiste.
CPU-Anschluss
Netzteilanschluss
N.B. Die Ausgänge OUT1 (Klemme 11), OUT2 (Klemme 12) und der ALL-Alarmrelaisausgang (Klemmen 3, 4, 5) werden nicht
überwacht (Typ C, E, J gemäß EN 54-1). Sie dürfen daher nach EN 54-2 nicht zur Ansteuerung von Brandmeldeeinrichtungen
oder Übertragungseinrichtungen für Brand- oder Fehlermeldungen verwendet werden.
Der FAULT-Fehlerrelaisausgang (Klemmen 6, 7, 8) ist nicht überwacht (Typ J gemäß EN 54-1) und darf daher nach EN 54-2
nicht zur Ansteuerung von Übertragungseinrichtungen für Fehlermeldungen verwendet werden.
JP1 BATT
TFA1-298
9 - PLATINEN
9-1 - Klemmleiste
TFA1-298
TIEFENTLADESCHUTZ
Automatische Abkoppelung, wenn Vbat <18V DC
Tiefentladeschutz deaktiviert
Verpolschutz der Batterie (Typ 3.15A - F 5x20)
JP1 BATT
F1 3.15A - F
F1 3.15A - F
F1 Schmelzsicherung
Batterieanschluss
-
+
-
+
L1A
L1B
37
