Die Zentralen sind mit einem Flyback-Schaltnetzteil, Modell ALSW285PFC, ausgestattet, das einen maximalen Ausgangsstrom von 5A bei
24V DC (Standardkalibrierung 28,8V DC bei 25°C) liefert. Das Netzteil ist mit einer integrierten PFC-Schaltung (Power Factor Correction)
ausgestattet, die die Stromzufuhr bei fehlender Leistungsanforderung unterbricht. Daher beginnt das Netzteil erst ab einer Last von 50mA
zu arbeiten. Die Verbindung mit der Zentrale erfolgt über einen polarisierten Stecker. Das Verbindungskabel überträgt sowohl die
Stromversorgung als auch die Diagnose an die Zentrale.
N.B. Die am Ausgang des Batterieladegeräts gemessene Spannung unterliegt Schwankungen aufgrund der Temperatur der Batterie.
Die Batterietemperatur wird durch eine an der Batterieoberfl äche angebrachte Sonde gemessen.
Eingangsschutz
Der 230V AC Netzeingang ist durch Varistoren und durch eine in der Elektronik integrierte, nicht auswechselbare Sicherung (F1:T1,1A - T)
gegen Überspannung geschützt. Das Durchbrennen einer Sicherung wird zwangsläufi g einem Fehler oder einer außergewöhnlich heftigen
elektromagnetischen Entladung zugeschrieben und erfordert unweigerlich eine Reparatur.
Ausgangsschutz
Der Ausgang des Netzteils ist automatisch gegen Kurzschluss und Überlastung geschützt. Wenn einer dieser Zustände eintritt,
schaltet sich das Gerät ab. Es schaltet sich automatisch wieder ein, wenn die Ursache für die Abschaltung beseitigt oder die normalen
Betriebsbedingungen wiederhergestellt sind.
A
C B
E
Power supply
Input voltage
230V ~ +10% ÷ -15% - 50Hz
Maximum input current
Output
28V DC - I max. 2.7A
Further technical information available on installer manual
E
TFA1-298

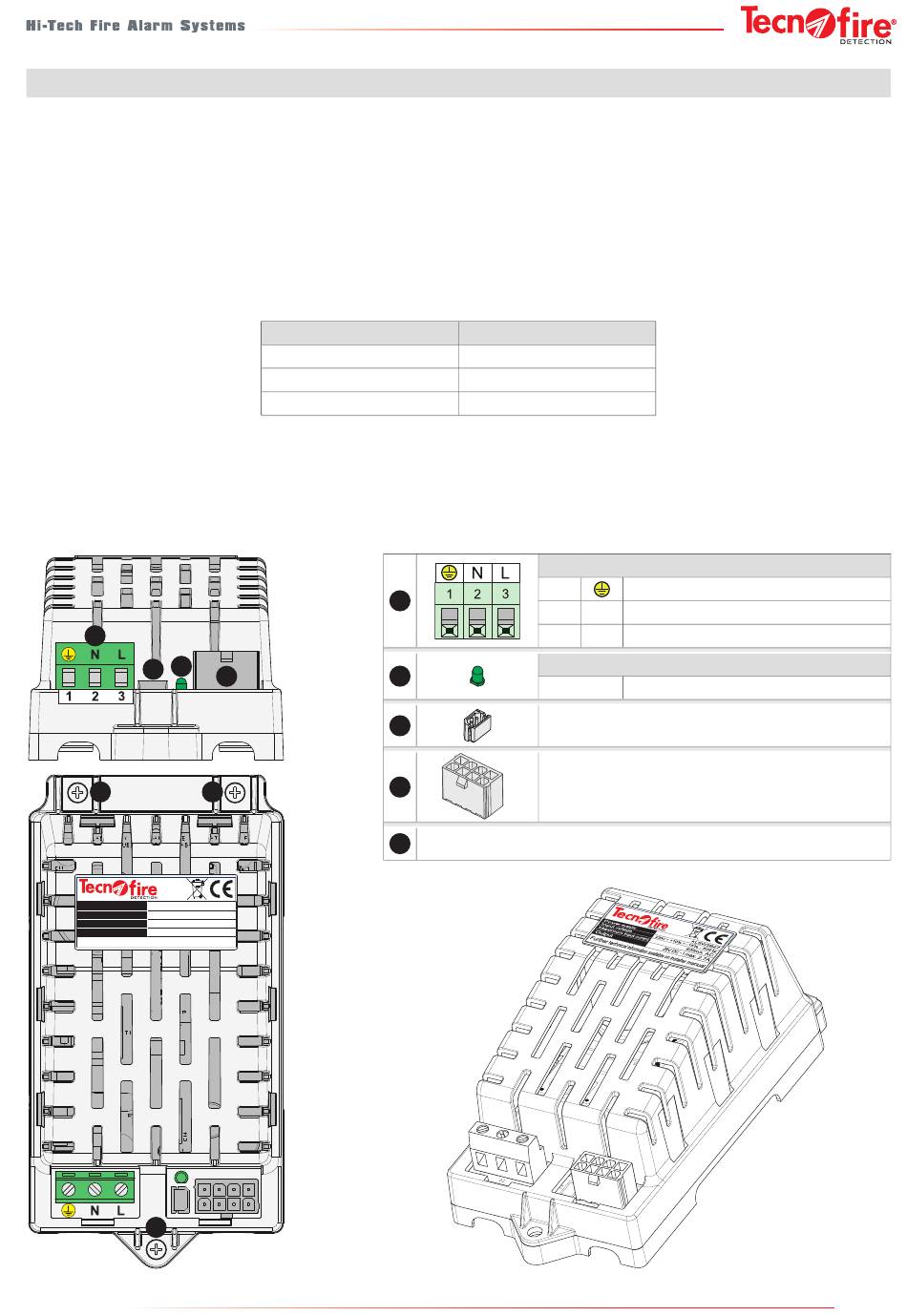

9-3 - Integriertes Netzteil
Strom
1,5A
2A
4A
D
E
ALSW2827
600mA AC
Schmelzzeit
Ca. 1 Stunde
Ca. 2 Minuten
150 Millisekunden bis 3 Sekunden
1
A
2
3
B
C
Batteriesondenanschluss
D
Vorverdrahteter polarisierter Stecker
E
Öffnungen für Befestigung mit Gehäuse
Klemmen
Erdleiter
N
Nulleiter 230V AC
L
Phase 230V AC
LED
Grün
An = Normalbetrieb
41
