3.2 Funktions- und Steuerelemente von Komponenten
3.2.1 Vorderseite des Stativs

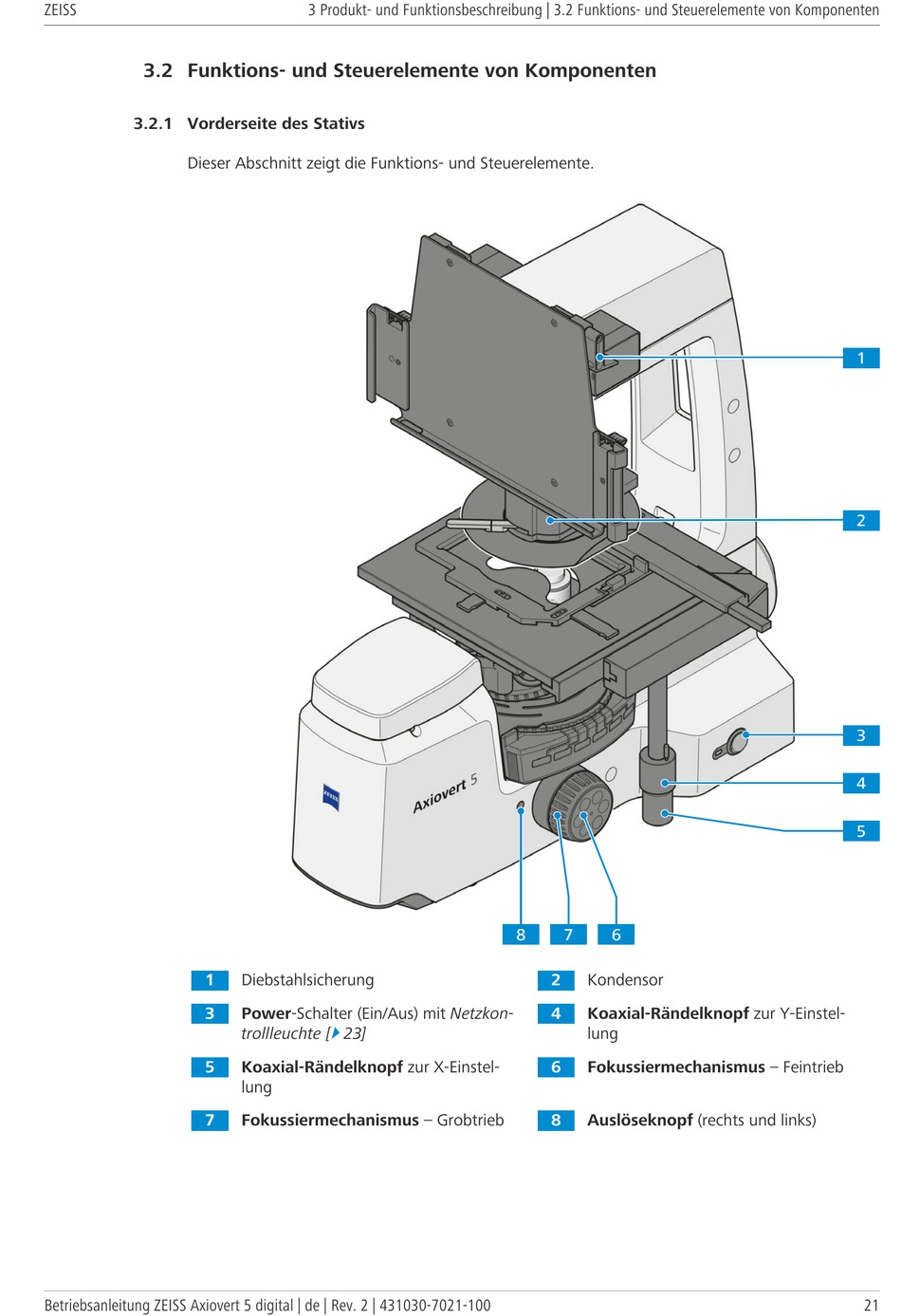

Dieser Abschnitt zeigt die Funktions- und Steuerelemente.
1
3
5
7
Betriebsanleitung ZEISS Axiovert 5 digital | de | Rev. 2 | 431030-7021-100
3 Produkt- und Funktionsbeschreibung | 3.2 Funktions- und Steuerelemente von Komponenten
Diebstahlsicherung
Power-Schalter (Ein/Aus) mit Netzkon-
}
trollleuchte [
23]
Koaxial-Rändelknopf zur X-Einstel-
lung
Fokussiermechanismus – Grobtrieb
8
7
6
2
Kondensor
4
Koaxial-Rändelknopf zur Y-Einstel-
lung
6
Fokussiermechanismus – Feintrieb
8
Auslöseknopf (rechts und links)
1
2
3
4
5
