Zeiss Axioscope 5 Kurzgebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Zeiss Anleitungen
  4. Mikroskope
  5. Axioscope 5
  6. Kurzgebrauchsanweisung

Zeiss Axioscope 5 Kurzgebrauchsanweisung

Vorschau ausblenden Andere Handbücher für Axioscope 5:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

Diese Anleitung herunterladen
Axioscope 5/7/Vario
Upright Microscope
Quick Reference Guide
Kurz-Gebrauchsanweisung
Mode d'emploi succinct
Manual breve
Guia Rápido de Instruções de Uso
Guida breve

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zeiss Axioscope 5

Inhaltszusammenfassung für Zeiss Axioscope 5

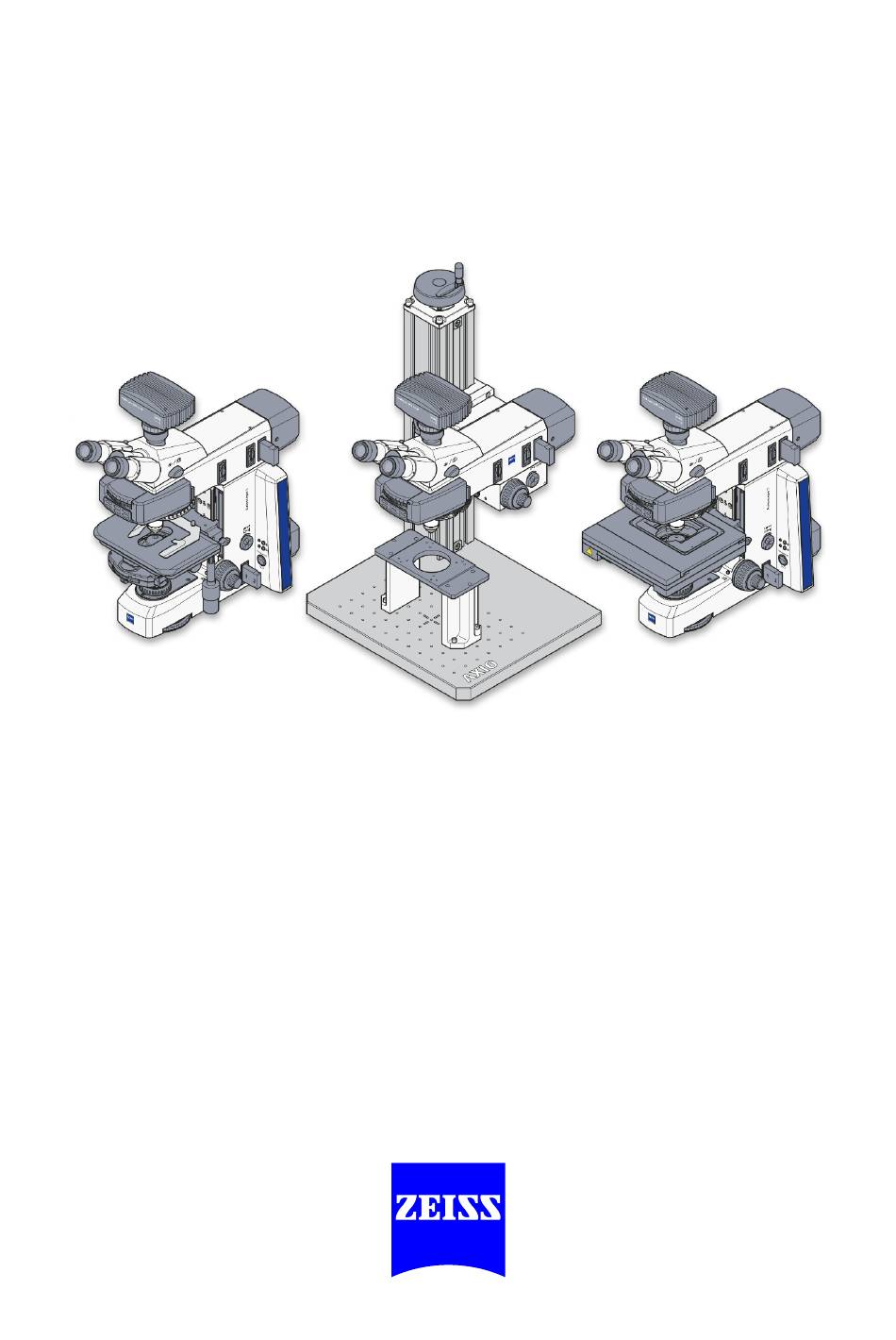

  • Seite 1 Axioscope 5/7/Vario Upright Microscope Quick Reference Guide Kurz-Gebrauchsanweisung Mode d’emploi succinct Manual breve Guia Rápido de Instruções de Uso Guida breve...

  • Seite 2 Todas las razones sociales y nombres de productos señalados en el presente manual breve pueden ser marcas de fábrica o marcas registradas. La mención de productos ajenos es solo por información y no se trata de ninguna aprobación ni recomendación de los mismos. Carl Zeiss Microscopy GmbH no se responsabiliza por el rendimiento o el uso de tales productos.

  • Seite 3: Preliminary Note

    This quick reference guide contains important information on device safety, the intended use of the device and how to use it safely. The complete operating manual contains further information on usage, maintenance, changing fuses and troubleshooting. The complete Axioscope 5/7/Vario operating manual is available for download at www.zeiss.com/Axioscope COMPLIANCE NOTICE The Axioscope 5/7/Vario microscopes DIN EN 61010-1 (IEC 61010-1) ”Safety requirements for...

  • Seite 4: Notes On Instrument Safety

    ZEISS NOTES ON INSTRUMENT SAFETY Axioscope 5/7/Vario NOTES ON INSTRUMENT SAFETY Particular attention must be paid to the following warnings: DANGER Risk of electric shock − The power plug is equipped with an protective earth conductor, therefore, it has to be used with an appropriately equipped socket.
  • Seite 5 Axioscope 5/7/Vario NOTES ON INSTRUMENT SAFETY ZEISS WARNING Risk of eye injury When LED light sources are being used with the microscope, please note the following: − Optical radiation (e.g. LED radiation) is emitted. Do not look into the beam. This may cause damage to the eyes.
  • Seite 6 − If it is determined that protective measures are no longer effective, the device must be taken out of service and secured against inadvertent operation, to avoid the risk of injury. − Contact ZEISS Service to have the device repaired. CAUTION Risk of fire from heat accumulation −...
  • Seite 7 Axioscope 5/7/Vario NOTES ON INSTRUMENT SAFETY ZEISS CAUTION Risk of damage to the device due to incorrect or improvised fuses − When changing the device fuses, only fuses specified in the technical data may be used. − The use of other fuses and short-circuiting the fuse box are prohibited, to avoid the risk of overheating, smoke formation or fire in the device.

  • Seite 8: Notes On Warranty

    With the exception of the work described in this quick reference guide, no maintenance or repair work is to be carried out on the Axioscope 5/7/Vario. Repairs may only be performed by ZEISS Service or individuals specially authorized by ZEISS Service. In the event of a problem with the instrument, please contact your local ZEISS representative.
  • Seite 9 Axioscope 5/7/Vario ADDITIONAL APPLICABLE OPERATING MANUALS ZEISS ADDITIONAL APPLICABLE OPERATING MANUALS In addition to the present operating manual, the following operating manuals for optional devices should also be consulted depending on the equipment of the system: ZEN Software Description (blue edition) (online version) −...

  • Seite 10: Operation

    Axioscope 5/7/Vario TECHNICAL DATA Dimensions (length x width x height) Microscope stand for Axioscope 5/7 ........approx. 293.5 mm x 240 mm x 367.5 mm Microscope stand for Axioscope Vario ........approx. 429 mm x 458.5 mm x 700 mm Weight Microscope stand for Axioscope 5/7 .......................

  • Seite 11: Technical Data

    Axioscope 5/7 microscope stand for LED illumination in transmitted light: ....2 T 3.15 A/H, 5x20 mm Axioscope 5/7 microscope stand for HAL 50 illumination in transmitted light: ..2 T 3.15 A/H, 5x20 mm HBO 100 W power supply unit ................T 2.0 A/H, 5x20 mm 12 V DC 100 W external power supply unit ............2 T 5.0 A/H, 5x20 mm...

  • Seite 12: Installation Conditions

    It can also lead to reduced image quality and experimental errors. To reduce vibrations at the microscope installation location, ZEISS offers various passive and active damping options; small, air-damped system table (000000-2147-373), table top mat TS 150).
  • Seite 13 Axioscope 5/7/Vario INSTALLATION CONDITIONS ZEISS Axioscope 7 stand, TL/RL mot. Axioscope Vario stand 07/2018 430035-7014-111...
  • Seite 14 ZEISS ESSENTIAL OPERATION CONTROLS Axioscope 5/7/Vario ESSENTIAL OPERATION CONTROLS Axioscope 5 stand, TL/RL Fig. 1 Controls and functional elements of the Axioscope 5 stand, TL/RL 430035-7014-111 07/2018...
  • Seite 15 Axioscope 5/7/Vario ESSENTIAL OPERATION CONTROLS ZEISS Legend to Fig. 1: Eyepieces Binocular tube part Binocular tube/photo tube Slot for polarizer slider A 60x30 mm Field diaphragm Aperture diaphragm Filter slider for reflected light Reflected light illuminator Transmitted and reflected light stand...
  • Seite 16 ZEISS ESSENTIAL OPERATION CONTROLS Axioscope 5/7/Vario Axioscope 7 stand, TL/RL mot. Fig. 2 Controls and functional elements of the Axioscope 7 stand, TL/RL mot. 430035-7014-111 07/2018...
  • Seite 17 Axioscope 5/7/Vario ESSENTIAL OPERATION CONTROLS ZEISS Legend to Fig. 2: Eyepieces Binocular tube part Binocular tube/photo tube Slot for polarizer slider A 60x30 mm Field diaphragm Aperture diaphragm Filter slider for reflected light Reflected light illuminator Transmitted and reflected light stand...
  • Seite 18 ZEISS ESSENTIAL OPERATION CONTROLS Axioscope 5/7/Vario Axioscope Vario stand Fig. 3 Controls and functional elements of the Axioscope Vario stand 430035-7014-111 07/2018...
  • Seite 19 Axioscope 5/7/Vario ESSENTIAL OPERATION CONTROLS ZEISS Legend to Fig. 3: Eyepieces Binocular tube part Binocular tube/photo tube Release lever for vertical adjustment Stand column Axioscope Vario 560 mm Hand wheel for vertical adjustment Slot for polarizer slider A 60x30 mm...
  • Seite 20 ZEISS ESSENTIAL OPERATION CONTROLS Axioscope 5/7/Vario Functions of stands keys and display elements For the location of the keys and display elements at your stand, refer to sections 9.1 to 9.3. Availability Action Functionality/Description Main switch I/O (see I = on; O = off Switches the microscope on/off Fig.
  • Seite 21 Axioscope 5/7/Vario ESSENTIAL OPERATION CONTROLS ZEISS Availability Action Functionality/Description Snaps an image; when the snap is completed, the Right Snap Short press: monitor display turns BLACK for 50 ms. button (see Fig. 1/20) Starts video recording; another short press is (if ZEISS required to stop recording.
  • Seite 22 SWITCHING ON SAFELY Axioscope 5/7/Vario SWITCHING ON SAFELY The Axioscope 5/7/Vario microscope is delivered in a partially assembled condition. It can be set up and calibrated by the customer himself or through the ZEISS service. Fig. 4 Switching the microscope on •...
  • Seite 23 Axioscope 5/7/Vario HOW TO GET TO THE FIRST PICTURE ZEISS HOW TO GET TO THE FIRST PICTURE Setting transmitted-light brightfield according to KÖHLER − The microscope has been started up correctly. − The microscope has been switched on. • Adjust the image brightness using the light intensity control ( F ig.
  • Seite 24 ZEISS SWITCHING OFF SAFELY Axioscope 5/7/Vario SWITCHING OFF SAFELY • If installed, switch off the external fluorescent illumination source and allow it to cool down before covering the microscope. • After use, switch the microscope off by means of the main switch (Fig. 4/1) on the left side of the stand.

  • Seite 25: Konformitätshinweise

    In dieser Kurz-Gebrauchsanweisung finden Sie wichtige Informationen zur Gerätesicherheit, dem bestimmungsgemäßen Gebrauch des Gerätes und seiner sicheren Verwendung. Weitere Informationen zum Gebrauch, zur Pflege, zum Sicherungswechsel und zur Fehlereingrenzung finden Sie in der Gesamt- Gebrauchsanweisung. Die Gesamt-Gebrauchsanweisung Axioscope 5/7/Vario kann unter dem Link www.zeiss.com/Axioscope heruntergeladen werden. KONFORMITÄTSHINWEISE Die Mikroskope Axioscope 5/7/Vario DIN EN 61010-1 (IEC 61010-1) „Sicherheitsbestimmungen...

  • Seite 26: Hinweise Zur Gerätesicherheit

    ZEISS HINWEISE ZUR GERÄTESICHERHEIT Axioscope 5/7/Vario HINWEISE ZUR GERÄTESICHERHEIT Nachstehende Hinweise sind besonders zu beachten: GEFAHR Gefahr durch elektrischen Stromschlag − Der Netzstecker des Gerätes ist mit einem Schutzleiterkontakt ausgeführt, deshalb darf dieser nur in eine Steckdose mit Schutzkontakt eingesteckt werden.
  • Seite 27 Axioscope 5/7/Vario HINWEISE ZUR GERÄTESICHERHEIT ZEISS WARNUNG Gefahr der Augenschädigung Wenn LED-Lichtquellen verwendet werden, ist folgendes zu beachten: − Optische Strahlung (z. B. LED-Strahlung) wird emittiert. Nicht in den Strahl sehen. Diese kann gefährlich für die Augen sein. − Vorhandene Schutzmaßnahmen (z.B. Blendschutz) sind zu verwenden.
  • Seite 28 − Wird festgestellt, dass Schutzmaßnahmen nicht mehr wirken, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigte Benutzung zu sichern, damit keine Verletzungsgefährdung eintritt. − Zur Instandsetzung des Gerätes ist Verbindung mit dem ZEISS-Service aufzunehmen. VORSICHT Brandgefahr durch Wärmestau −...

  • Seite 29: Allgemeiner Arbeitshinweis

    Axioscope 5/7/Vario HINWEISE ZUR GERÄTESICHERHEIT ZEISS VORSICHT Gefahr der Beschädigung des Gerätes durch falsche oder behelfsmäßige Sicherungen − Beim Wechseln von Gerätesicherungen dürfen nur Sicherungen gemäß den technischen Daten verwendet werden. − Das Verwenden von anderen Sicherungen sowie das Kurzschließen der Sicherungshalter sind verboten, weil es sonst zur Überhitzung, Qualmentwicklung oder Brand im Gerät...

  • Seite 30: Bestimmungsgemäßer Gebrauch

    Verwenden von Zubehör anderer Hersteller. Hierdurch erlöschen sämtliche Garantieansprüche. Mit Ausnahme der in dieser Gebrauchsweisung aufgeführten Tätigkeiten dürfen keine Wartungs- oder Reparaturarbeiten an Axioscope 5/7/Vario ausgeführt werden. Reparaturen sind nur dem ZEISS- Kundendienst oder durch diesen speziell autorisierten Personen gestattet. Sollten Störungen am Gerät auftreten, bitte zuerst an die für Sie zuständige ZEISS-Vertretung wenden.
  • Seite 31 Axioscope 5/7/Vario MITGELTENDE GEBRAUCHSANWEISUNGEN ZEISS MITGELTENDE GEBRAUCHSANWEISUNGEN Neben der vorliegenden Gebrauchsweisung sind je nach Ausrüstung des Systems zusätzlich die folgenden Gebrauchsanweisungen für optionale Geräte zu beachten: Softwarebeschreibung ZEN (Blue Edition) (Online-Version) − Gebrauchsanweisung Peripheriegeräte Installationshandbuch − Gebrauchsanweisung für das Computersystem −...

  • Seite 32: Technische Daten

    Axioscope 5/7/Vario TECHNISCHE DATEN Abmessungen (Länge x Breite x Höhe) Mikroskopstativ Axioscope 5/7 ............ca. 293,5 mm x 240 mm x 367,5 mm Mikroskopstativ Axioscope Vario ............ca. 429 mm x 458,5 mm x 700 mm Masse Mikroskopstativ Axioscope 5/7 .......................
  • Seite 33 Sicherungen nach IEC 127 Mikroskopstativ Axioscope 5/7 für LED-Beleuchtung im Durchlicht ..... 2x T 3,15 A/H, 5x20 mm Mikroskopstativ Axioscope 5/7 für HAL 50-Beleuchtung im Durchlicht ....2x T 3,15 A/H, 5x20 mm Netzteil HBO 100 W ....................T 2,0 A/H, 5x20 mm externe Netzteil 12 V DC 100 W ................

  • Seite 34: Aufstellbedingungen

    Teil empfindlich reagierenden Zusatzmodule des Mikroskops und können unter anderem zu verminderter Bildqualität oder Versuchsfehlern führen. Zur Dämpfung von Vibrationen am Aufstellort des Mikroskops bietet ZEISS verschiedene passive und aktive Dämpfungsmöglichkeiten an; Systemtisch klein, luftgedämpft (000000-2147-373), Table Top Unterlage TS 150).
  • Seite 35 Axioscope 5/7/Vario AUFSTELLBEDINGUNGEN ZEISS Stativ Axioscope 7, DL/AL, motorisiert Stativ Axioscope Vario 07/2018 430035-7014-111...
  • Seite 36 ZEISS WESENTLICHE BEDIENELEMENTE Axioscope 5/7/Vario WESENTLICHE BEDIENELEMENTE Stativ Axioscope 5, DL/AL Abb. 1 Bedien- und Funktionselemente des Stativs Axioscope 5, DL/AL 430035-7014-111 07/2018...
  • Seite 37 Axioscope 5/7/Vario WESENTLICHE BEDIENELEMENTE ZEISS Legende zu Abb. 1: Okulare Binokularteil des Tubus Binokulartubus/Fototubus Aufnahme für Polarisatorschieber A 60x30 mm Leuchtfeldblende Aperturblende Filterschieber Auflicht Auflichtbeleuchtung Durch- und Auflichtstativ Regler für Lichtintensität und Lichtmanager (LM) Durchlichtbeleuchtung Kontrollleuchte für Auflicht Auflicht-Knopf (RL)
  • Seite 38 ZEISS WESENTLICHE BEDIENELEMENTE Axioscope 5/7/Vario Stativ Axioscope 7, DL/AL mot. Abb. 2 Bedien- und Funktionselemente des Stativs Axioscope 7, DL/AL mot. 430035-7014-111 07/2018...
  • Seite 39 Axioscope 5/7/Vario WESENTLICHE BEDIENELEMENTE ZEISS Legende zu Abb. 2: Okulare Binokularteil des Tubus Binokulartubus/Fototubus Aufnahme für Polarisator-Schieber A 60x30 mm Leuchtfeldblende Aperturblende Filterschieber für Auflicht Auflichtbeleuchtung Durch- und Auflichtstativ Regler für Lichtintensität und Lichtmanager (LM) Durchlichtbeleuchtung Kontrollleuchte für Auflicht Auflicht-Knopf (RL) Durchlicht-Knopf (TL) Kontrollleuchte für Durchlicht...
  • Seite 40 ZEISS WESENTLICHE BEDIENELEMENTE Axioscope 5/7/Vario Stativ Axioscope Vario Abb. 3 Bedien- und Funktionselemente des Stativs Axioscope Vario 430035-7014-111 07/2018...
  • Seite 41 Axioscope 5/7/Vario WESENTLICHE BEDIENELEMENTE ZEISS Legende zu Abb. 3: Okulare Binokularteil des Tubus Binokulartubus/Fototubus Klemmhebel für Höheneinstellung Stativsäule Axioscope Vario 560 mm Handrad für Höheneinstellung Aufnahme für Polarisatorschieber A 60x30 mm Leuchtfeldblende Aperturblende Filterschieber für Auflicht Auflichtleuchte Regler für Lichtintensität und Lichtmanager (LM) Fokussiertrieb –...
  • Seite 42 ZEISS WESENTLICHE BEDIENELEMENTE Axioscope 5/7/Vario Funktionen der Stativtasten und Anzeigeelemente Um mehr über die Position der Tasten und Anzeigeelemente am Stativ zu erfahren, siehe Abschnitte 9.1 bis 9.3. Verfügbarkeit Legende Aktion Funktionalität/Beschreibung Hauptschalter I = an; I/O (siehe Schaltet das Mikroskop ein/aus O = aus Abb.
  • Seite 43 Axioscope 5/7/Vario WESENTLICHE BEDIENELEMENTE ZEISS Verfügbarkeit Legende Aktion Funktionalität/Beschreibung Rechter Fertigt eine Aufnahme vom mikroskopischen Bild an. Kurz Aufnahme- Wenn der Aufnahmevorgang beendet ist, wird der drücken: Bildschirm 50 ms lang SCHWARZ. knopf (siehe Abb. 1/20) Startet eine Videoaufnahme. Ein weiterer kurzer Druck...

  • Seite 44: Sicheres Einschalten

    ZEISS SICHERES EINSCHALTEN Axioscope 5/7/Vario SICHERES EINSCHALTEN Das Mikroskop Axioscope 5/7/Vario wird teilmontiert geliefert. Es kann vom Kunden selbst oder durch den ZEISS-Service aufgebaut und kalibriert werden. Abb. 4 Mikroskop einschalten • Stromversorgung des Mikroskops (4 8 6 H A bb. 4/2) über das Netzkabel an Netzsteckdose anschließen.

  • Seite 45: Wie Kommt Man Zum Ersten Bild

    Axioscope 5/7/Vario WIE KOMMT MAN ZUM ERSTEN BILD ZEISS WIE KOMMT MAN ZUM ERSTEN BILD Durchlicht-Hellfeld-Mikroskopie nach KÖHLER einstellen − Das Mikroskop ist ordnungsgemäß in Betrieb genommen. − Das Mikroskop ist eingeschaltet. • Bildhelligkeit mit Regler für Lichtintensität/LM A bb. 5/1) am Mikroskopstativ einstellen.

  • Seite 46: Sicheres Ausschalten

    ZEISS SICHERES AUSSCHALTEN Axioscope 5/7/Vario SICHERES AUSSCHALTEN • Vor dem Ausschalten des Mikroskops die ggf. verwendete Fluoreszenzbeleuchtung ausschalten und abkühlen lassen bevor das Mikroskop abgedeckt wird. • Nach erfolgter Benutzung das Mikroskop über den links am Stativ befindlichen Hauptschalter (Abb. 4/1) ausschalten.
  • Seite 47 à l’utilisation conforme et sûre de l’appareil. De plus amples informations sur l’utilisation, l’entretien, le remplacement des fusibles et la localisation des problèmes sont disponibles dans le mode d’emploi général. Le mode d’emploi général Axioscope 5/7/Vario peut être téléchargé à l’adresse www.zeiss.com/Axioscope INFORMATIONS DE CONFORMITE Les microscopes Axioscope 5/7/Vario ont DIN EN 61010-1 (CEI 61010-1) «...

  • Seite 48: Consignes De Securite

    ZEISS CONSIGNES DE SECURITE Axioscope 5/7/Vario CONSIGNES DE SECURITE Les consignes suivantes doivent tout particulièrement être respectées : DANGER Danger d'électrocution − Le câble d'alimentation est équipée d'une fiche terre, et doit donc être branché sur une prise avec terre appropriée.
  • Seite 49 Axioscope 5/7/Vario CONSIGNES DE SECURITE ZEISS AVERTISSEMENT Danger de lésion oculaire Si des sources de lumière LED sont utilisées, les points suivants doivent être respectés : − Un rayonnement optique (par ex. rayonnement par LED) est émis. Ne pas regarder le faisceau.
  • Seite 50 ZEISS CONSIGNES DE SECURITE Axioscope 5/7/Vario ATTENTION Risque de pincement Si des composants moteurs peuvent être touchés avec la main et les doigts, les points suivants doivent être respectés : − Risque de pincement ! Ne pas mettre les mains ou les doigts dans le trajet des composants motorisés (par ex.
  • Seite 51 Axioscope 5/7/Vario CONSIGNES DE SECURITE ZEISS ATTENTION Danger ou endommagement de l’appareil en raison de fusibles incorrects ou de fortune − Lors du remplacement des fusibles, seuls des fusibles conformes aux caractéristiques techniques doivent être utilisés. − Il est interdit d’utiliser d’autres fusibles ou de court-circuiter les porte-fusibles car cela risquerait de provoquer une surchauffe, de la fumée ou un feu dans l’appareil.

  • Seite 52: Informations De Garantie

    être réalisés sur Axioscope 5/7/Vario. Les réparations doivent uniquement être effectuées par le service après-vente ZEISS ou les personnes autorisées par celui-ci. En cas de dysfonctionnements de l’appareil, veuillez vous adresser tout d’abord à la représentation ZEISS.
  • Seite 53 Axioscope 5/7/Vario MODES D’EMPLOI ANNEXES ZEISS MODES D’EMPLOI ANNEXES En plus du présent mode d'emploi, selon l’équipement du système, les manuels suivants doivent également être respectés pour les appareils en option : Description du logiciel ZEN (Blue Edition) (version en ligne) −...
  • Seite 54 Axioscope 5/7/Vario CARACTERISTIQUES TECHNIQUES Dimensions (largeur x profondeur x hauteur) Statif de microscope Axioscope 5/7 ..........env. 293,5 mm x 240 mm x 367,5 mm Statif de microscope Axioscope Vario ..........env. 429 mm x 458,5 mm x 700 mm Poids Statif de microscope Axioscope 5/7 ......................

  • Seite 55: Caracteristiques Techniques

    Puissance absorbée lors du fonctionnement avec HBO 103 ............155 VA Fusibles selon CEI 127 Statif de microscope Axioscope 5/7 pour l’éclairage à LED pour les applications de diascopie ............... 2x T 3,15 A/H, 5x20 mm Statif de microscope Axioscope 5/7 pour l’éclairage HAL 50 pour les applications de diascopie ...............

  • Seite 56: Conditions D'installation

    étant sensibles, et peuvent entre autres diminuer la qualité de l’image ou provoquer des essais erronés. Pour amortir les vibrations sur le lieu d’installation du microscope, ZEISS offre différentes possibilités passives et actives ; petite table système, à suspension pneumatique (000000-2147-373), support Table Top TS 150.
  • Seite 57 Axioscope 5/7/Vario CONDITIONS D'INSTALLATION ZEISS Statif Axioscope 7, TL/RL, motorisé Statif Axioscope Vario 07/2018 430035-7014-111...
  • Seite 58 ZEISS PRINZIPAUX ÉLÉMENTS DE COMMANDE Axioscope 5/7/Vario PRINZIPAUX ÉLÉMENTS DE COMMANDE Statif Axioscope 5, TL/RL Fig. 1 Éléments de commande et de fonction du statif Axioscope 5, TL/RL 430035-7014-111 07/2018...
  • Seite 59 Axioscope 5/7/Vario PRINZIPAUX ÉLÉMENTS DE COMMANDE ZEISS Légende pour Fig. 1: Oculaires Élément binoculaire du tube Tube binoculaire/phototube Compartiment pour coulisseau portant polariseur A 60x30 mm Diaphragme du champ lumineux Diaphragme d’ouverture Coulisseau porte-filtres, épiscopie Éclairage épiscopique Statif pour diascopie et épiscopie Régulateur de l’intensité...
  • Seite 60 ZEISS PRINZIPAUX ÉLÉMENTS DE COMMANDE Axioscope 5/7/Vario Statif Axioscope 7, TL/RL Fig. 2 Éléments de commande et de fonction du statif Axioscope 7, TL/RL mot. 430035-7014-111 07/2018...
  • Seite 61 Axioscope 5/7/Vario PRINZIPAUX ÉLÉMENTS DE COMMANDE ZEISS Légende pour Fig. 2: Oculaires Élément binoculaire du tube Tube binoculaire/phototube Compartiment pour coulisseau portant polariseur 6x30 mm Diaphragme du champ lumineux Diaphragme d’ouverture Coulisseau porte-filtres pour épiscopie Éclairage épiscopique Statif pour diascopie et épiscopie Régulateur de l’intensité...
  • Seite 62 ZEISS PRINZIPAUX ÉLÉMENTS DE COMMANDE Axioscope 5/7/Vario Statif Axioscope Vario Fig. 3 Éléments de commande et de fonction du statif Axioscope Vario 430035-7014-111 07/2018...
  • Seite 63 Axioscope 5/7/Vario PRINZIPAUX ÉLÉMENTS DE COMMANDE ZEISS Légende pour Fig. 3: Oculaires Élément binoculaire du tube Tube binoculaire/phototube Levier de déblocage pour le réglage de la hauteur Colonne de statif Axioscope Vario 560 mm Volant pour le réglage de la hauteur...
  • Seite 64 ZEISS PRINZIPAUX ÉLÉMENTS DE COMMANDE Axioscope 5/7/Vario Fonctions des touches de statif et éléments d'affichage Pour plus d’informations sur la position des touches et les éléments d'affichage du statif, voir les parties 9.1 à 9.3. Disponibilité Légende Action Fonctionnalité/Description Interrupteur I = marche ;...
  • Seite 65 Axioscope 5/7/Vario PRINZIPAUX ÉLÉMENTS DE COMMANDE ZEISS Disponibilité Légende Action Fonctionnalité/Description Crée un enregistrement de l’image microscopique. Une Appuyer Bouton fois l’enregistrement terminé, l’écran devient NOIR brièvement * : d’enregistre- pendant 50 ms. ment de droite Démarre un enregistrement vidéo. En appuyant de (voir Fig.
  • Seite 66 MISE SOUS TENSION SÛRE Axioscope 5/7/Vario MISE SOUS TENSION SÛRE Le microscope Axioscope 5/7/Vario est en partie monté lors de la livraison. Il peut être installé et calibré par le client lui-même ou par le service après-vente ZEISS. Fig. 4 Mise en service du microscope •...
  • Seite 67 Axioscope 5/7/Vario PROCÉDURE À SUIVRE POUR OBTENIR LA PREMIÈRE IMAGE ZEISS PROCÉDURE À SUIVRE POUR OBTENIR LA PREMIÈRE IMAGE Faire le réglage de KÖHLER du microscope en fond clair − Le microscope est correctement mis en service. − Le microscope est allumé.
  • Seite 68 ZEISS MISE HORS TENSION SÛRE Axioscope 5/7/Vario MISE HORS TENSION SÛRE • Avant de mettre hors tension le microscope, l’éclairage en fluorescence utilisé doit éventuellement être désactivé. Il convient également de laisser le microscope refroidir avant de le couvrir. • Après l’utilisation, mettre hors tension le microscope avec l’interrupteur général se trouvant à gauche sur le statif (Fig.

  • Seite 69: Nota Preliminar

    El manual del usuario completo para el Axioscope 5/7/Vario se puede descargar en el siguiente enlace: www.zeiss.com/Axioscope NOTAS ACERCA DEL CUMPLIMIENTO DE LA REGLAMENTACIÓN Los microscopios Axioscope 5/7/Vario la norma DIN EN 61010-1 (CEI 61010-1) «Requisitos de...
  • Seite 70 ZEISS NOTAS ACERCA DE LA SEGURIDAD DEL APARATO Axioscope 5/7/Vario NOTAS ACERCA DE LA SEGURIDAD DEL APARATO En particular se deberá observar lo siguiente: PELIGRO Peligro por shock eléctrico − Si el enchufe del aparato dispusiera de un conductor de puesta a tierra, se deberá insertar únicamente en una toma que también disponga de un conductor de puesta a tierra.
  • Seite 71 Axioscope 5/7/Vario NOTAS ACERCA DE LA SEGURIDAD DEL APARATO ZEISS ADVERTENCIA Peligro de daños a los ojos De utilizarse fuentes de luz LED, se deberá tener en cuenta lo siguiente: − Hay emisión de radiación óptica (por ejemplo, radiación LED). No mirar el rayo. Puede significar un riesgo para la vista.
  • Seite 72 ZEISS NOTAS ACERCA DE LA SEGURIDAD DEL APARATO Axioscope 5/7/Vario ATENCIÓN Peligro de aplastamiento Si se ha de entrar en contacto con la mano o los dedos con componentes motorizados, se deberá tener en cuenta lo siguiente: − Peligro de aplastamiento. No se deberá colocar los dedos ni la mano en la trayectoria de desplazamiento de los componentes motorizados (como por ejemplo mesas de escaneo bidireccionales).
  • Seite 73 Axioscope 5/7/Vario NOTAS ACERCA DE LA SEGURIDAD DEL APARATO ZEISS ATENCIÓN Peligro de ocasionar daños al aparato debido a fusibles incorrectos o improvisados − Al cambiar los fusibles del aparato se deberá utilizar únicamente los fusibles especificados en los datos técnicos.

  • Seite 74: Uso Previsto

    Con excepción de las acciones descritas en este manual de usuario no se deberá realizar trabajos de mantenimiento ni de reparación en el Axioscope 5/7/Vario. Las reparaciones deberán encomendarse únicamente al servicio técnico de ZEISS o a técnicos autorizados. En caso de averías en el aparato, póngase en contacto primeramente con el servicio técnico de ZEISS.
  • Seite 75 Axioscope 5/7/Vario OTROS MANUALES DE USUARIO APLICABLES ZEISS OTROS MANUALES DE USUARIO APLICABLES Además del presente manual se deberá también tener en cuenta, dependiendo del equipamiento del sistema, los siguientes manuales de usuario para aparatos opcionales: Descripción de software ZEN (Blue Edition) (versión en línea) −...

  • Seite 76: Operación

    Axioscope 5/7/Vario DATOS TÉCNICOS Medidas (ancho x profundidad x altura) Estativo del microscopio Axioscope 5/7 ........293,5 mm x 240 mm x 367,5 mm, aprox. Estativo del microscopio Axioscope Vario ........aprox. 429 mm x 458,5 mm x 700 mm Peso Estativo de microscopio Axioscope 5/7 (dependiendo la variante y el equipamiento) ..............

  • Seite 77: Datos Técnicos

    Frecuencia de la red eléctrica ....................50 Hz a 60 Hz Potencia absorbida usando el HBO 103 ..................155 VA Fusibles IEC 127 Estativo del microscopio Axioscope 5/7 para la iluminación LED en la luz diascópica ............... 2x T 3,15 A/H, 5x20 mm Estativo del microscopio Axioscope 5/7 para la iluminación HAL 50 en la luz diascópica ............

  • Seite 78: Condiciones De Instalación

    Con el fin de reducir las vibraciones en el lugar de instalación del microscopio, ZEISS ofrece diversas opciones de amortiguación pasiva y activa; mesa de sistema, pequeña, amortiguada por aire (000000- 2147-373), Table Top superficie TS 150.
  • Seite 79 Axioscope 5/7/Vario CONDICIONES DE INSTALACIÓN ZEISS Estativo Axioscope 7, TL/RL, motorizado Estativo Axioscope Vario 07/2018 430035-7014-111...
  • Seite 80 ZEISS ELEMENTOS DE MANDO IMPORTANTES Axioscope 5/7/Vario ELEMENTOS DE MANDO IMPORTANTES Estativo Axioscope 5, TL/RL Fig. 1 Elementos de mando y de función del estativo Axioscope 5, TL/RL 430035-7014-111 07/2018...
  • Seite 81 Axioscope 5/7/Vario ELEMENTOS DE MANDO IMPORTANTES ZEISS Leyenda para la Fig. 1: Oculares Pieza binocular del tubo Tubo binocular/Tubo fotográfico Alojamiento para control de polarizador A 60x30 mm Diafragma de campo luminoso Diafragma de apertura Corredera de filtros luz episcópica Iluminación con luz episcópica...
  • Seite 82 ZEISS ELEMENTOS DE MANDO IMPORTANTES Axioscope 5/7/Vario Estativo Axioscope 7, TL/RL mot. Fig. 2 Elementos de mando y de función del estativo Axioscope 7, TL/RL motorizado 430035-7014-111 07/2018...
  • Seite 83 Axioscope 5/7/Vario ELEMENTOS DE MANDO IMPORTANTES ZEISS Leyenda para la Fig. 2: Oculares Pieza binocular del tubo Tubo binocular/Tubo fotográfico Alojamiento para control de polarizador A 60x30 mm Diafragma de campo luminoso Diafragma de apertura Corredera de filtros luz episcópica Iluminación con luz episcópica...
  • Seite 84 ZEISS ELEMENTOS DE MANDO IMPORTANTES Axioscope 5/7/Vario Estativo Axioscope Vario Fig. 3 Elementos de mando y de función del estativo AxioscopeVario 430035-7014-111 07/2018...
  • Seite 85 Axioscope 5/7/Vario ELEMENTOS DE MANDO IMPORTANTES ZEISS Leyenda para la Fig. 3: Oculares Pieza binocular del tubo Tubo binocular/Tubo fotográfico Palanca de sujeción para el ajuste de altura Columna del estativo Axioscope Vario 560 mm Manivela para el ajuste de altura...
  • Seite 86 ZEISS ELEMENTOS DE MANDO IMPORTANTES Axioscope 5/7/Vario Funciones de las teclas del estativo y elementos indicadores Para obtener más información acerca de la posición de las teclas y elementos indicadores del estativo véase los apartados 9.1 hasta 9.3. Disponibilidad Leyenda Acción...
  • Seite 87 Axioscope 5/7/Vario ELEMENTOS DE MANDO IMPORTANTES ZEISS Disponibilidad Leyenda Acción Función/ descripción Hace una foto de la imagen microscópica. Una vez Pulsación Botón de captura concluida la captura de imagen, la pantalla quedará en breve: derecho (véase NEGRO durante 50 ms.
  • Seite 88 ZEISS ENCENDIDO SEGURO Axioscope 5/7/Vario ENCENDIDO SEGURO El microscopio Axioscope 5/7/Vario se entrega parcialmente montado, pudiendo ser instalado y calibrado por el cliente o por el servicio técnico de ZEISS. Fig. 4 Para encender el microscopio • Suministro eléctrico del microscopio (4 8 6 H F ig. 4/2) conectando el cable de alimentación a la toma eléctrica.
  • Seite 89 Axioscope 5/7/Vario PARA OBTENER LA PRIMERA IMAGEN ZEISS PARA OBTENER LA PRIMERA IMAGEN Ajustar la microscopia con luz diascópica de campo claro según KÖHLER − Se ha puesto el microscopio en funcionamiento de manera correcta. − El microscopio se encuentra encendido.
  • Seite 90 ZEISS APAGADO SEGURO Axioscope 5/7/Vario APAGADO SEGURO • Antes de apagar el microscopio se deberá apagar la iluminación de florescencia que pueda estar en uso y permitir que se enfríe antes de cubrir el microscopio. • Tras el uso se deberá apagar el microscopio manual mediante el interruptor principal que se encuentra en la parte izquierda del estativo (Fig.
  • Seite 91 à utilização em conformidade do mesmo e a sua utilização segura. Informações relativas à utilização, conservação, substituição de fusíveis e a limitação de falhas você encontrará no guia de instruções de uso completo. O guia de instruções de uso completo do Axioscope 5/7/Vario pode ser baixado no link www.zeiss.com/Axioscope REFERÊNCIAS DE CONFORMIDADE Os microscópios Axioscope 5/7/Vario...

  • Seite 92: Indicações De Segurança Do Equipamento

    ZEISS INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO Axioscope 5/7/Vario INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO As notas a seguir devem ser observadas destacadamente: PERIGO Perigo decorrente de choque elétrico − A tomada do aparelho está provida de proteção no contato condutor (aterramento), por isto esta somente poderá...
  • Seite 93 Axioscope 5/7/Vario INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO ZEISS ATENÇÃO Perigo de danificação de olhos Caso se utilizem luminárias LED, deve-se observar o que segue: − É emitida radiação ótica (por exemplo radiação LED). Não olhar ao raio. Estes podem ser perigosos para os olhos.
  • Seite 94 − Para reparo e recondicionamento do aparelho, é necessário contactar o ZEISS Service. CUIDADO Perigo de incêndio decorrente de acúmulo de calor −...
  • Seite 95 Axioscope 5/7/Vario INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO ZEISS CUIDADO Perigo de danificação do aparelho decorrente de fusíveis inadequados ou provisórios − Na substituição de fusíveis do aparelho somente podem ser utilizados fusíveis de acordo com os dados técnicos. − A utilização de outros fusíveis bem como curto-circuitar o porta-fusíveis estão proibidos, pois, caso contrário poderia ocorrer sobreaquecimento, surgimento de fumaça ou mesmo...
  • Seite 96 Com a exceção das atividades listadas neste guia rápido de instruções de uso não se poderá executar nenhum serviço de manutenção ou de reparos no Axioscope 5/7/Vario. A execução dos reparos somente são permitidos pela Assistência Técnica da ZEISS, ou por pessoas autorizadas especialmente para tal. Caso ocorram interferências no aparelho, favor contactar primeiramente a representação ZEISS correspondente...
  • Seite 97 Axioscope 5/7/Vario INSTRUÇÕES DE USO APLICÁVEIS ZEISS INSTRUÇÕES DE USO APLICÁVEIS Ao lado do presente guia de instruções de uso, e dependendo dos acessórios do sistema, deve-se observar as seguintes Guias de Instruções de uso, para aparelhos opcionais: Guia de Software ZEN (Blue Edition) (Versão Online) −...
  • Seite 98 Axioscope 5/7/Vario DADOS TÉCNICOS Dimensões (largura x profundidade x altura) Estativa do microscópio Axioscope 5/7 ....aproximadamente 293,5 mm x 240 mm x 367,5 mm Estativa do microscópio Axioscope Vario ........aprox. 429 mm x 458,5 mm x 700 mm Massa Estativa de microscópio Axioscope 5/7 ....................

  • Seite 99: Dados Técnicos

    Potência absorvida em operação com HBO 103 ................155 VA Fusíveis conforme IEC 127 Estativa de microscópio Axioscope 5/7 para a iluminação de LED em luz transmitida .................... 2x T 3,15 A/H, 5x20 mm Estativa de microscópio Axioscope 5/7 para a iluminação HAL 50 em luz transmitida ....................

  • Seite 100: Condições De Instalação

    Para a atenuação de vibrações no local de instalação do microscópio, a ZEISS oferece diversas possibilidades de atenuação passivas e ativas; mesa do sistema, pequena, atenuada por ar (000000-2147- 373), calço atenuador Table Top TS 150.
  • Seite 101 Axioscope 5/7/Vario CONDIÇÕES DE INSTALAÇÃO ZEISS Estativa Axioscope 7, TL/RL, motorizado Estativa Axioscope Vario 07/2018 430035-7014-111...
  • Seite 102 ZEISS ELEMENTOS ESSENCIAIS DE OPERAÇÃO Axioscope 5/7/Vario ELEMENTOS ESSENCIAIS DE OPERAÇÃO Estativa Axioscope 5, TL/RL Fig. 1 Elementos funcionais e operacionais da estativa Axioscope 5, TL/RL 430035-7014-111 07/2018...
  • Seite 103 Axioscope 5/7/Vario ELEMENTOS ESSENCIAIS DE OPERAÇÃO ZEISS Legenda relativa a Fig. 1: Oculares Parte binocular do tubo Tubo binocular/Tubo de foto Cursor para deslocador de polarização A 60x30 mm Campo de abertura Diafragma de abertura Cursor de filtros luz refletida Iluminação de luz refletida...
  • Seite 104 ZEISS ELEMENTOS ESSENCIAIS DE OPERAÇÃO Axioscope 5/7/Vario Estativa Axioscope 7, TL/RL motorizado Fig. 2 Elementos funcionais e operacionais da estativa Axioscope 7, TL/RL motorizado 430035-7014-111 07/2018...
  • Seite 105 Axioscope 5/7/Vario ELEMENTOS ESSENCIAIS DE OPERAÇÃO ZEISS Legenda relativa a Fig. 2: Oculares Parte binocular do Tubo Tubo binocular/Tubo de foto Cursor para deslocador de polarização A 60x30 mm Campo de abertura Diafragma de abertura Cursor de filtros para luz refletida Iluminação de luz refletida...
  • Seite 106 ZEISS ELEMENTOS ESSENCIAIS DE OPERAÇÃO Axioscope 5/7/Vario Estativa Axioscope Vario Fig. 3 Elementos funcionais e operacionais da estativa Axioscope Vario 430035-7014-111 07/2018...
  • Seite 107 Axioscope 5/7/Vario ELEMENTOS ESSENCIAIS DE OPERAÇÃO ZEISS Legenda relativa a Fig. 3: Oculares Parte binocular do Tubo Tubo binocular/Fototubo Alavanca de trava para posicionamento vertical Coluna do estativo Axioscope Vario 560 mm Volante de mão para ajuste de altura Cursor para deslocamento da polarização A 60x30 mm...
  • Seite 108 ZEISS ELEMENTOS ESSENCIAIS DE OPERAÇÃO Axioscope 5/7/Vario Funções dos elementos de indicação e de teclas da estativa Para saber mais sobre a posição das teclas e dos elementos de apresentação na estativa, veja seções 9.1 até 9.3. Disponibilidade Legenda Ação Funcionalidade/Descrição...
  • Seite 109 Axioscope 5/7/Vario ELEMENTOS ESSENCIAIS DE OPERAÇÃO ZEISS Disponibilidade Legenda Ação Funcionalidade/Descrição Botão de Pressionar Elabora um retrato da imagem microscópica. Ao concluir recepção rapidamente: o processo de captura, a tela fica PRETA por 50 ms. direito (veja Fig. 1/22) Pressionar Inicia uma filmagem em vídeo.
  • Seite 110 ZEISS LIGAÇÃO SEGURA Axioscope 5/7/Vario LIGAÇÃO SEGURA O microscópio Axioscope 5/7/Vario é fornecido com montagem parcial. O próprio cliente ou o Service ZEISS pode montá-lo e calibrá-lo. Fig. 4 Ligar microscópio • Ligar a alimentação elétrica do microscópio (4 8 6 H F ig. 4/2) através do cabo de rede na tomada.
  • Seite 111 Axioscope 5/7/Vario COMO CHEGAR À PRIMEIRA IMAGEM ZEISS COMO CHEGAR À PRIMEIRA IMAGEM Configurando o campo claro em luz transmitida conforme KÖHLER − O microscópio foi iniciado corretamente segundo as orientações. − O microscópio foi ligado. • Ajustar brilho com o regulador para intensidade de luz /LM ( F ig.
  • Seite 112 ZEISS DESLIGAMENTO SEGURO Axioscope 5/7/Vario DESLIGAMENTO SEGURO • Antes do desligamento do microscópio, desligar a iluminação fluorescente eventualmente utilizada e permitir resfriamento. • Após utilização bem-sucedida, desligar o microscópio manual no interruptor existente à esquerda na estativa (Fig. 4/1). 430035-7014-111...

  • Seite 113: Osservazione Preliminare

    Per ulteriori informazioni sull'impiego, sulla manutenzione, sul cambio dei fusibili e sulla ricerca dei guasti si rimanda alle istruzioni d’uso complete. Il manuale d’uso completo dell’Axioscope 5/7/Vario si può scaricare dal link www.zeiss.com/Axioscope INDICAZIONI SULLA CONFORMITÀ...
  • Seite 114 ZEISS NOTE SULLA SICUREZZA DELLO STRUMENTO Axioscope 5/7/Vario NOTE SULLA SICUREZZA DELLO STRUMENTO Si devono osservare le seguenti avvertenze: PERICOLO Pericolo di scossa elettrica − La spina dello strumento è del tipo con contatto per il conduttore di protezione, quindi la si deve inserire soltanto in una presa con contatto di protezione.
  • Seite 115 Axioscope 5/7/Vario NOTE SULLA SICUREZZA DELLO STRUMENTO ZEISS AVVERTENZA Pericolo di danni agli occhi Quando si usano fonti luminose LED, si deve osservare quanto segue: − vengono emesse radiazioni ottiche (ad es. radiazioni dei LED). Non guardare direttamente il raggio luminoso. Può essere pericoloso per gli occhi.
  • Seite 116 − Se si constata che le misure di sicurezza non hanno più effetto, si deve mettere lo strumento fuori servizio e bloccarlo per impedirne l'attivazione involontaria ed eventuali rischi di lesioni. − Prima di riparare lo strumento si deve consultare il centro assistenza ZEISS. ATTENZIONE Pericolo d'incendio a causa dell'accumulo di calore −...
  • Seite 117 Axioscope 5/7/Vario NOTE SULLA SICUREZZA DELLO STRUMENTO ZEISS ATTENZIONE Con fusibili errati o improvvisati si rischia di danneggiare lo strumento − Quando occorre cambiare i fusibili dello strumento si devono utilizzare solo fusibili conformi ai dati tecnici. − È vietato utilizzare altri tipi di fusibili o cortocircuitare i portafusibili. Un surriscaldamento o lo sviluppo di fumo potrebbero provocare l'incendio dello strumento.

  • Seite 118: Informazioni Sulla Garanzia

    A parte le attività descritte nelle presente istruzioni d’uso non si devono eseguire altri interventi di manutenzione e riparazione sull'Axioscope 5/7/Vario. Le riparazioni devono essere eseguite solo dal centro assistenza ZEISS o da persone appositamente autorizzate. In caso di guasti allo strumento, rivolgersi prima al rappresentante di zona ZEISS.
  • Seite 119 Axioscope 5/7/Vario ISTRUZIONI PER L’USO APPLICABILI ZEISS ISTRUZIONI PER L’USO APPLICABILI Oltre alle presenti istruzioni per l’uso si devono osservare, a seconda dell'equipaggiamento del sistema, anche le seguenti istruzioni per l’uso per strumenti opzionali: Descrizione del software ZEN (Blue o Core) (versione online) −...

  • Seite 120: Funzionamento

    Axioscope 5/7/Vario DATI TECNICI Dimensioni (larghezza x profondità x altezza) Stativo microscopio Axioscope 5/7 ..........ca. 293,5 mm x 240 mm x 367,5 mm Stativo microscopio Axioscope Vario ..........ca. 429 mm x 458,5 mm x 700 mm Peso Stativo per microscopio Axioscope 5/7 ....................

  • Seite 121: Dati Tecnici

    Potenza assorbita nel funzionamento con HBO 103 ..............155 VA Fusibili a norma IEC 127 Stativo per microscopio Axioscope 5/7 per illuminazione a LED con luce trasmessa ..................... 2x T 3,15 A/H, 5x20 mm Stativo per microscopio Axioscope 5/7 per illuminazione HAL 50 con luce trasmessa .....................

  • Seite 122: Condizioni Di Installazione

    Per smorzare le vibrazioni nel luogo d’installazione del microscopio, ZEISS offre diversi tipi di smorzamento passivo e attivo; tavolo di sistema piccolo con ammortizzatori pneumatici (000000-2147- 373), supporto Table Top TS 150.
  • Seite 123 Axioscope 5/7/Vario CONDIZIONI DI INSTALLAZIONE ZEISS Stativo Axioscope 7, TL/RL, motorizzato Stativo Axioscope Vario 07/2018 430035-7014-111...
  • Seite 124 ZEISS ELEMENTI DI COMANDO ESSENZIALI Axioscope 5/7/Vario ELEMENTI DI COMANDO ESSENZIALI Stativo Axioscope 5, TL/RL Fig. 1 Elementi di comando e funzionali dello stativo per Axioscope 5, TL/RL 430035-7014-111 07/2018...
  • Seite 125 Axioscope 5/7/Vario ELEMENTI DI COMANDO ESSENZIALI ZEISS Legenda per Fig. 1: Oculari Parte binoculare del tubo Tubo binoculare/tubo fotografico Sede per elemento scorrevole di polarizzazione A 60x30 mm Diaframma di campo luminoso Diaframma di apertura Elemento scorrevole per filtro per luce riflessa...
  • Seite 126 ZEISS ELEMENTI DI COMANDO ESSENZIALI Axioscope 5/7/Vario Stativo Axioscope 7, TL/RL mot. Fig. 2 Elementi di comando e funzionali dello stativo per Axioscope 7, TL/RL mot. 430035-7014-111 07/2018...
  • Seite 127 Axioscope 5/7/Vario ELEMENTI DI COMANDO ESSENZIALI ZEISS Legenda per Fig. 2: Oculari Parte binoculare del tubo Tubo binoculare/tubo fotografico Sede per elemento scorrevole di polarizzazione A 60x30 mm Diaframma di campo luminoso Diaframma di apertura Elemento scorrevole per filtro per luce riflessa...
  • Seite 128 ZEISS ELEMENTI DI COMANDO ESSENZIALI Axioscope 5/7/Vario Stativo Axioscope Vario Fig. 3 Elementi di comando e funzione dello stativo Axioscope Vario 430035-7014-111 07/2018...
  • Seite 129 Axioscope 5/7/Vario ELEMENTI DI COMANDO ESSENZIALI ZEISS Legenda per Fig. 3: Oculari Parte binoculare del tubo Tubo binoculare/tubo fotografico Leva di blocca per regolazione altezza Colonna dello stativo Axioscope Vario 560 mm Manovella per regolazione altezza Sede per elemento scorrevole del polarizzatore A 60x30 mm...
  • Seite 130 ZEISS ELEMENTI DI COMANDO ESSENZIALI Axioscope 5/7/Vario Funzioni dei tasti dello stativo e degli elementi di segnalazione Per maggiori informazioni sulla posizione dei tasti e degli elementi di segnalazione sullo stativo, vedi sezioni da 9.1 a 9.3. Disponibilità Legenda Azione...
  • Seite 131 Axioscope 5/7/Vario ELEMENTI DI COMANDO ESSENZIALI ZEISS Disponibilità Legenda Azione Funzione/descrizione Pulsante di Premere esegue lo scatto di una foto microscopica. Al termine della registrazione breve- registrazione, lo schermo diventa NERO per 50 ms. mente: destro (vedi Sì Sì Sì...
  • Seite 132 ZEISS ACCENSIONE SICURA Axioscope 5/7/Vario ACCENSIONE SICURA Il microscopio Axioscope 5/7/Vario viene consegnato parzialmente assemblato. Può quindi essere assemblato e calibrato dal cliente stesso o dall’Assistenza Tecnica ZEISS. Fig. 4 Accensione del microscopio • Collegare l'alimentazione elettrica del microscopio alla presa di corrente (4 8 6 H F ig. 4/2) con il cavo di alimentazione.
  • Seite 133 Axioscope 5/7/Vario COME CREARE LA PRIMA IMMAGINE ZEISS COME CREARE LA PRIMA IMMAGINE Impostare il microscopio in luce trasmessa, campo chiaro, secondo KÖHLER − Il microscopio è stato messo in funzione correttamente. − Il microscopio è acceso. • Impostare sullo stativo del microscopio la luminosità...
  • Seite 134 ZEISS SPEGNIMENTO SICURO Axioscope 5/7/Vario SPEGNIMENTO SICURO • Prima di spegnere il microscopio si deve eventualmente spegnere l'illuminazione a fluorescenza e lasciar raffreddare il microscopio prima di coprirlo. • Dopo l’uso si deve spegnere il microscopio dall'interruttore principale situato sul lato sinistro dello stativo (Fig.
