3.1.1 Objektivrevolver mit Objektiven
Zweck
Der Objektivrevolver dient zum Halten der Objektive sowie dazu, das gewünschte Objektiv in den
Strahlengang zu drehen.
Position
Der Objektivrevolver ist am unteren Teil des Stativs montiert.
Folgende Funktions- und Steuerelemente sind verfügbar:
§
Folgende Objektive sind installiert:
§
§
§
§
1

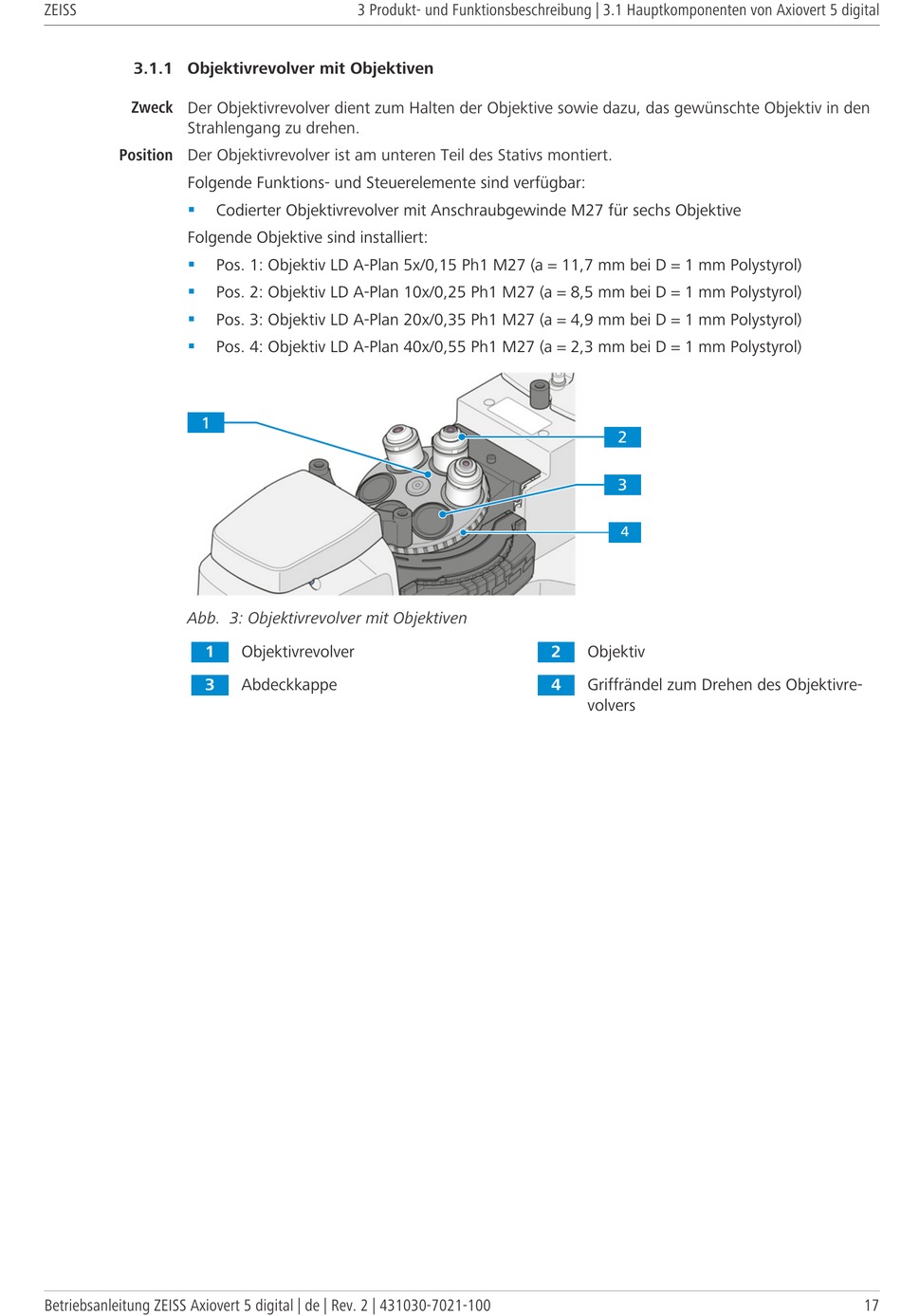

Abb. 3: Objektivrevolver mit Objektiven
1
3
Betriebsanleitung ZEISS Axiovert 5 digital | de | Rev. 2 | 431030-7021-100
3 Produkt- und Funktionsbeschreibung | 3.1 Hauptkomponenten von Axiovert 5 digital
Codierter Objektivrevolver mit Anschraubgewinde M27 für sechs Objektive
Pos. 1: Objektiv LD A-Plan 5x/0,15 Ph1 M27 (a = 11,7 mm bei D = 1 mm Polystyrol)
Pos. 2: Objektiv LD A-Plan 10x/0,25 Ph1 M27 (a = 8,5 mm bei D = 1 mm Polystyrol)
Pos. 3: Objektiv LD A-Plan 20x/0,35 Ph1 M27 (a = 4,9 mm bei D = 1 mm Polystyrol)
Pos. 4: Objektiv LD A-Plan 40x/0,55 Ph1 M27 (a = 2,3 mm bei D = 1 mm Polystyrol)
Objektivrevolver
Abdeckkappe
2
3
4
2
Objektiv
4
Griffrändel zum Drehen des Objektivre-
volvers
17
