5. Lösen und entfernen Sie die Schraube (188a)
sowie den Sicherungsring (66) am Wellenende.
Lösen Sie den Schneidkopf
6. Entfernen Sie den Schneidkopf (Pos. 45).
Montage
1. Bei der Montage des Schneidkopfs (Pos. 45)
müssen die Zapfen auf der Rückseite des
Schneidkopfs in den Bohrungen des Laufrads
(Pos. 49) einrasten.
2. Ziehen Sie die Schraube (188a) für den
Schneidkopf mit einem Drehmoment von 10 Nm
an. Vergessen Sie dabei nicht die
Sicherungsscheibe.
3. Montieren Sie den Schneidring (Pos. 44).
4. Drehen Sie den Schneidring (Pos. 44) um 15 bis
20° gegen den Uhrzeigersinn, bis er fest
angezogen ist.
5. Ziehen Sie die Schraube (44a) mit einem
Anzugsmoment von 7 Nm fest.
6. Prüfen Sie, ob sich das Schneidwerk ungehindert
drehen lässt.
8.8 Ölwechsel
1. Lösen und entfernen Sie die 4 Schrauben (26)
und heben Sie den Pumpensockel (84) ab.
2. Halten Sie den Schneidkopf mit einer Zange fest
und lösen und entfernen Sie die Schraube (Pos.
188a) sowie den Sicherungsring (Pos. 66) am
Wellenende.
3. Entfernen Sie den Schneidkopf (Pos. 45).
4. Ziehen Sie das Laufrad (49) von der Welle ab.
Denken Sie daran, den Schlüssel (9a) zu
entfernen und an sich zu nehmen.
5. Lösen und entfernen Sie die Schraube (Pos.
184b) und heben Sie das Pumpengehäuse ab.
6. Die Pumpe so anheben, dass das Wellenende
nach oben zeigt.
7. Den Ölstopfen abschrauben und entfernen.

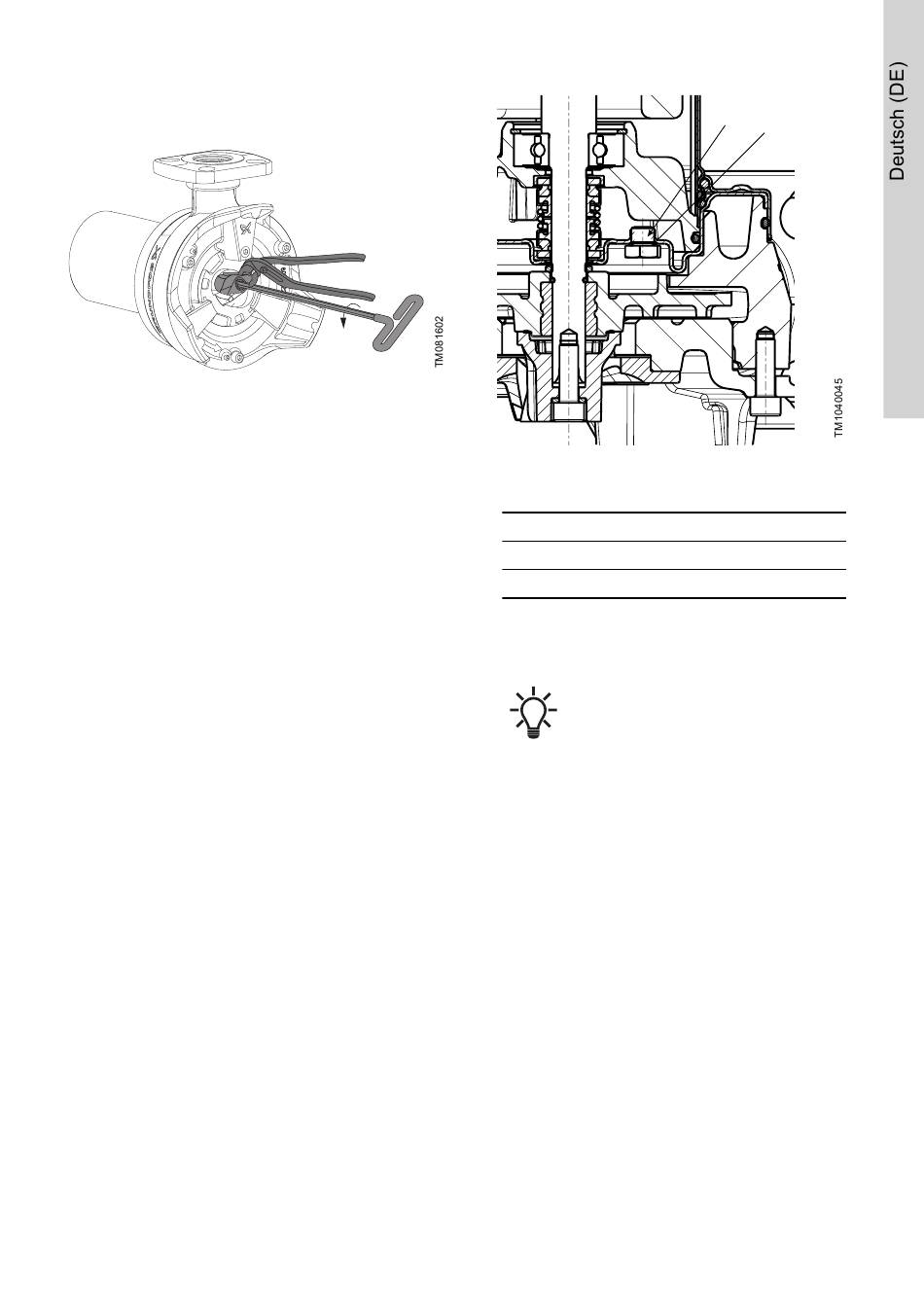

Position des Ölstopfens
Pos. Beschreibung
A
Ölstopfen
B
O-Ring
8. Kippen Sie die Pumpe, damit das Öl aus der
Ölablassöffnung herausfließen kann und sammeln
Sie es in einem Behälter.
Das alte Motoröl muss in Übereinstim-
mung mit den örtlich geltenden Vor-
schriften entsorgt werden.
9. Analysieren Sie das Öl: Sollten sich Partikel
Abrieb verursachender Materialien, wie etwa
Sand, im Öl feststellen lassen, empfehlen wir
Ihnen, den Zustand der Dichtung zu überprüfen
und diese, falls notwendig, in einem Grundfos
Service Center austauschen zu lassen. In diesem
Fall ist auch das Öl gegen ca. 140 ml Öl vom Typ
MARCOL 152 ESSO auszutauschen.
10. Füllen Sie das Öl mithilfe eines in die
Ablassöffnung eingesetzten Trichters ein. Die
gesamte Ölmenge beträgt 140 ml.
11. Montieren Sie den Ölstopfen und ziehen Sie ihn
mit einem Drehmoment von 2,5 ± 0,2 Nm fest.
12. Setzen Sie die Pumpe in umgekehrter
Reihenfolge wieder zusammen.
13. Passen Sie den Dichtspalt an.
Weitere Informationen
8.2 Öl
8.6 Einstellen des Dichtspalts
A
B
