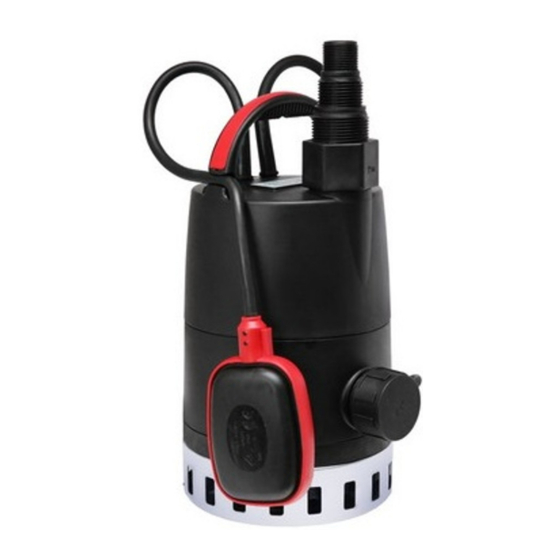

Grundfos Unilift CC Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Grundfos Anleitungen
  4. Pumpen
  5. Unilift CC
  6. Serviceanleitung
Grundfos Unilift CC Serviceanleitung

Grundfos Unilift CC Serviceanleitung

Vorschau ausblenden Andere Handbücher für Unilift CC:
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Indholdsfortegnelse
1.
Identifikation .................................................................................................................................... 2
1.1
Leistungsschild .................................................................................................................................. 2
1.2
Typenschlüssel .................................................................................................................................. 2
2.
Störbehebung .................................................................................................................................. 3
3.
Reinigung der Pumpe...................................................................................................................... 4
3.1
Reinigung des Einlaufsiebs ............................................................................................................... 4
3.2
Reinigung des Laufrads..................................................................................................................... 4
4.
Demontage und Montage................................................................................................................ 5
4.1
Demontage des Motors ..................................................................................................................... 5
4.2
Auswechselung des Kondensators.................................................................................................... 5
4.3
Auswechselung des Laufrads............................................................................................................ 5
4.4
Auswechselung des Netzkabels oder Schwimmerschalter ............................................................... 6
4.5
Montage des Motors .......................................................................................................................... 6
5.
Wicklungswiderstände.................................................................................................................... 7
6.
Zeichnung......................................................................................................................................... 8
DK
96581288 0406

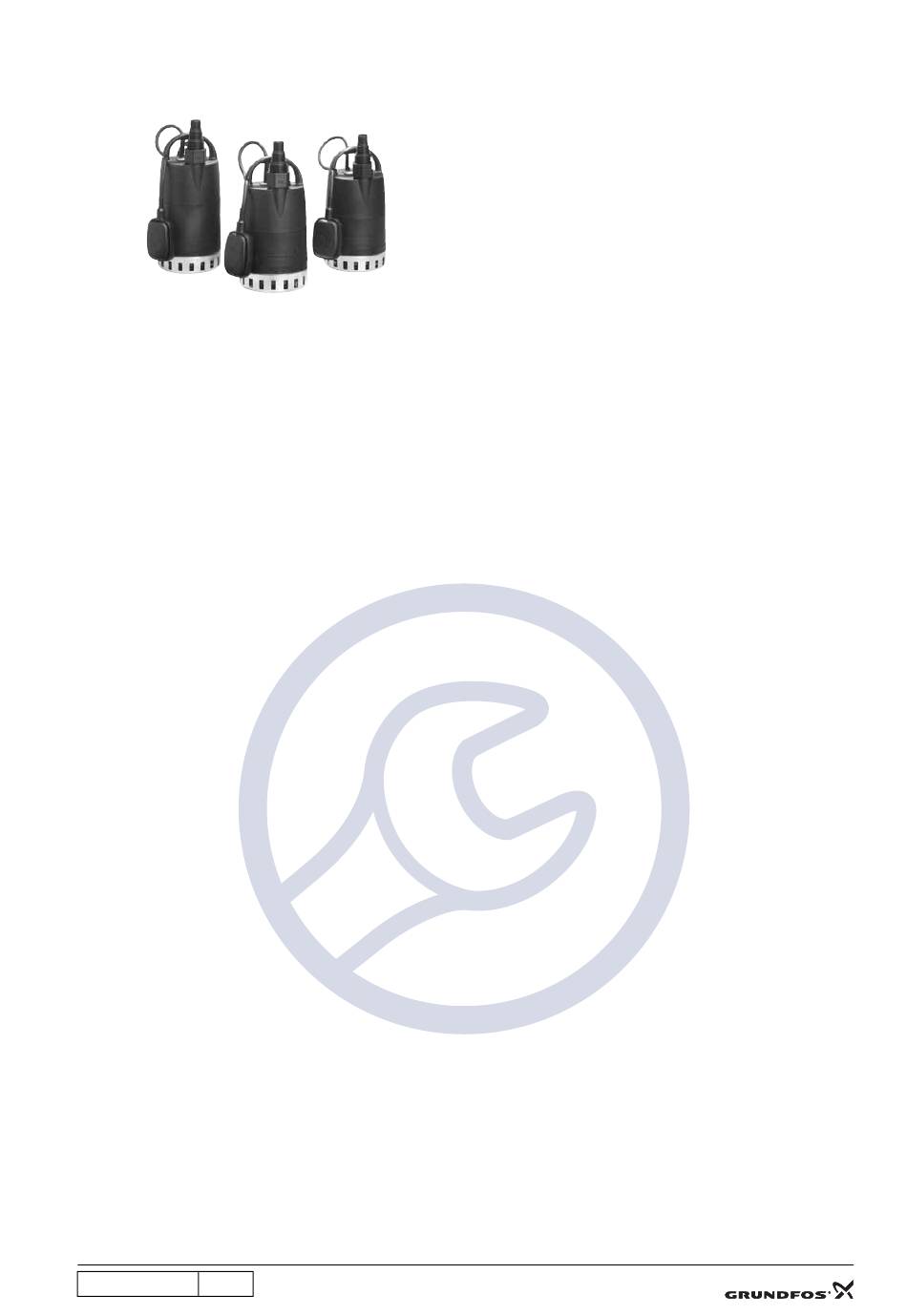

Serviceinstruktion
Unilift CC
8
1 / 8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos Unilift CC

Inhaltszusammenfassung für Grundfos Unilift CC

  • Seite 1: Inhaltsverzeichnis

    Serviceinstruktion Unilift CC Indholdsfortegnelse Identifikation ............................ 2 Leistungsschild ..........................2 Typenschlüssel ..........................2 Störbehebung ..........................3 Reinigung der Pumpe........................4 Reinigung des Einlaufsiebs ....................... 4 Reinigung des Laufrads........................4 Demontage und Montage........................ 5 Demontage des Motors ........................5 Auswechselung des Kondensators....................5 Auswechselung des Laufrads......................

  • Seite 2: Identifikation

    1. Identifikation 1.1 Leistungsschild Type PC 0540 Unilift CC9 - A1 Model 96280970 °C 1 x 220 - 240 V~ DIN EN12050-2 Class A R56 Made in Italy SN XXXXXXX PC 0540 Pos. Beschreibung Pos. Beschreibung Pumpentyp Max. Förderstrom Frequenz Wärmeklasse des Motors Max.

  • Seite 3: Störbehebung

    2. Störbehebung Vor Demontage der Pumpe muss die Versorgungsspannung unterbrochen sein. Störung Ursache Abhilfe 1. Pumpe läuft nicht. a) Versorgungsspannung unterbrochen. Versorgungsspannung einschalten. b) Die Schmelzsicherungen der Installation sind verbrannt. Schadhafte Sicherungen auswechseln. c) Der Termoschalter der Pumpe ist freigegeben. Der Termoschalter schaltet die Pumpe wieder ein, wenn der Motor abgekühlt ist.

  • Seite 4: Reinigung Der Pumpe

    3. Reinigung der Pumpe Vor Demontage der Pumpe muss der Versorgungsspannung unterbrochen sein . 3.1 Reinigung des Einlaufsiebs 1. Wasser aus der Pumpe ablassen. 2. Sieb lösen (Pos. 84) durch Setzen eines Schraubendrehers zwischen dem Endstück (Pos. 50) und dem Einlaufsieb und Schraubendreher drehen.

  • Seite 5: Demontage Und Montage

    Dieses Produkt sowie Teile davon müssen umweltgerecht entsorgt werden: 1. Benutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werkstatt. 4.1 Demontage des Motors 1. Sieb lösen (Pos. 84) durch Setzen eines Schraubendrehers zwischen dem Endstück (Pos. 50) und dem Einlaufsieb und Schraubendreher drehen.

  • Seite 6: Auswechselung Des Netzkabels Oder Schwimmerschalter

    4.4 Auswechselung des Netzkabels oder Schwimmerschalter 1. Motor demontieren, siehe 4.1 Demontage des Motors. 2. Schadhaftes Kabel und Kabeleinführung gleich oberhalb der Motorkappe (Pos. 55) durchschneiden. 3. Kabelmuffen abschneiden. 4. Kabel und Kabelentlastung (Pos. 250a) aus der Innenseite der Motorkappe ziehen. 5.

  • Seite 7: Wicklungswiderstände

    Schwimmerschalter muss bei Messung nach oben zeigen. Wicklungswiderstand ±10% Pumpentyp Hilfswicklung Hauptwicklung 99 Ω 43 Ω Unilift CC 5 43 Ω 31 Ω Unilift CC 7 31 Ω 11 Ω Unilift CC 9 Die Tabelwerte schließen das Kabel nicht ein.

  • Seite 8: Zeichnung

    6. Zeichnung 8 / 8...
