16. SCHEMATY PNEUMATYCZNE I ELEKTRYCZNE

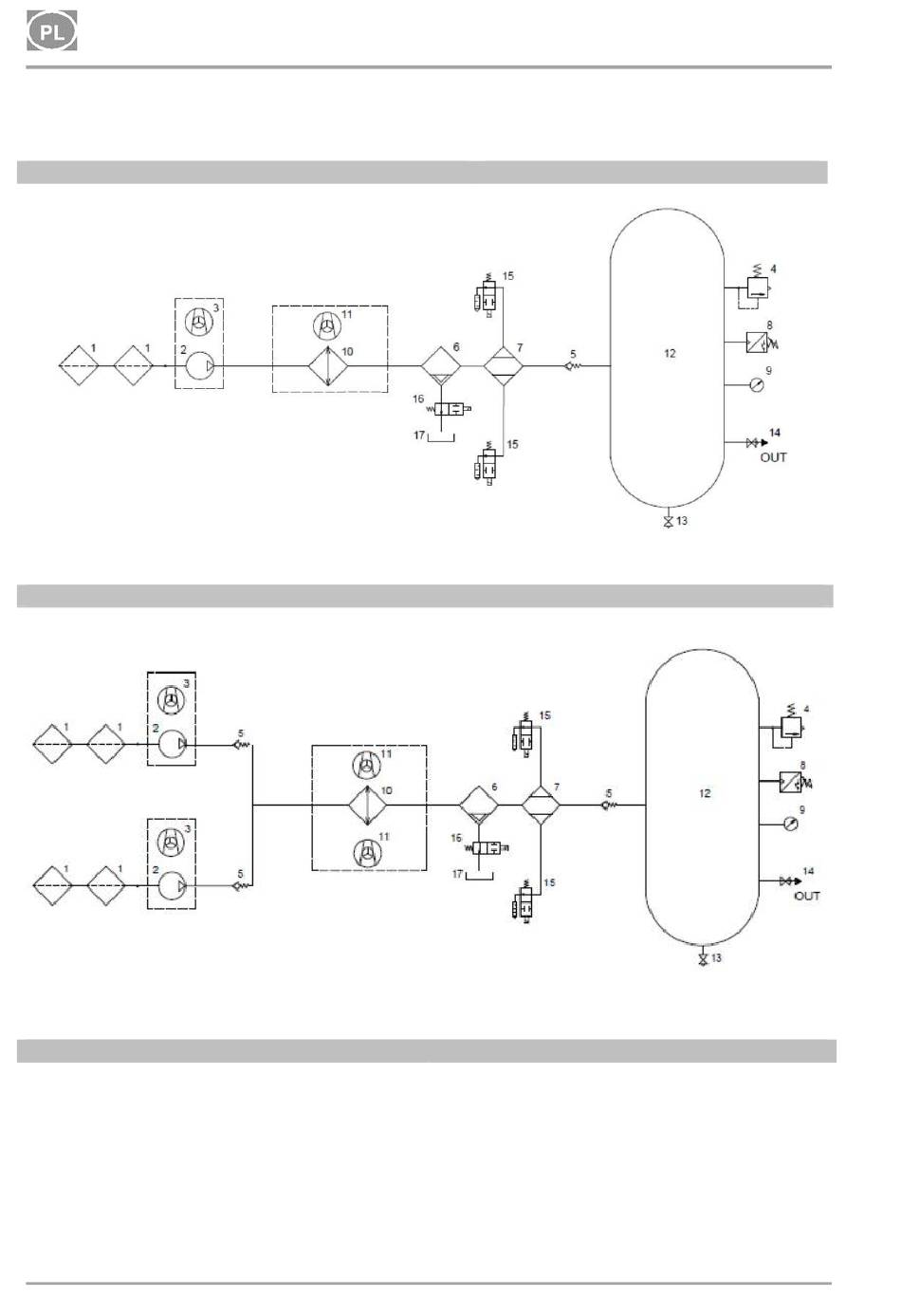

16.1. Schemat pneumatyczny
DK50 2V/50/M
DK50 2x2V/110/M
Opis schematu pneumatycznego:
1 Filtr wlotowy
Sprężarka
2
3 Wentylator
Zawór bezpieczeństwa
4
Zawór zwrotny
5
6 Separator kondensatu
7 Osuszacz
Łącznik ciśnieniowy
8
Ciśnieniomierz
9
NP-DK50 2V 50, 2x2V 110-AD-2_05-2022
10 Chłodnica
11 Wentylator chłodnicy
12 Zbiornik powietrza
13 Zawór spustu kondensatu
14 Zawór wyjściowy
15 Regeneracyjny
elektromagnetyczny
16 Elektrozawór spustu kondensatu
17 Naczynie na kondensat
336
INSTALACJA
zawór
05/2022
