Ryzyko uszkodzenia elementów pneumatycznych.
Węże powietrzne nie mogą być uszkodzone.

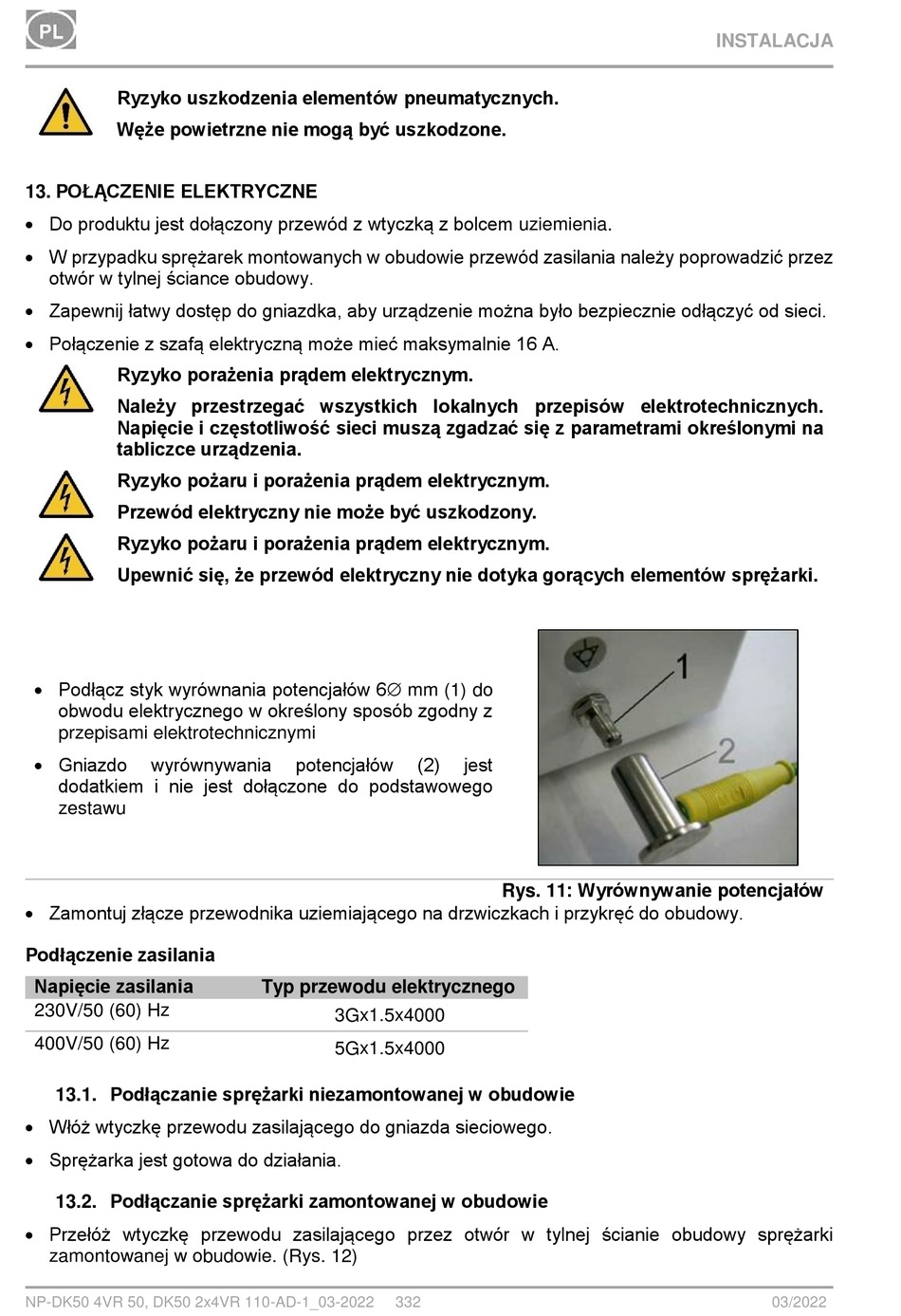

13. POŁĄCZENIE ELEKTRYCZNE
Do produktu jest dołączony przewód z wtyczką z bolcem uziemienia.
W przypadku sprężarek montowanych w obudowie przewód zasilania należy poprowadzić przez
otwór w tylnej ściance obudowy.
Zapewnij łatwy dostęp do gniazdka, aby urządzenie można było bezpiecznie odłączyć od sieci.
Połączenie z szafą elektryczną może mieć maksymalnie 16 A.
Ryzyko porażenia prądem elektrycznym.
Należy przestrzegać wszystkich lokalnych przepisów elektrotechnicznych.
Napięcie i częstotliwość sieci muszą zgadzać się z parametrami określonymi na
tabliczce urządzenia.
Ryzyko pożaru i porażenia prądem elektrycznym.
Przewód elektryczny nie może być uszkodzony.
Ryzyko pożaru i porażenia prądem elektrycznym.
Upewnić się, że przewód elektryczny nie dotyka gorących elementów sprężarki.
Podłącz styk wyrównania potencjałów 6 mm (1) do
obwodu elektrycznego w określony sposób zgodny z
przepisami elektrotechnicznymi
Gniazdo
wyrównywania
dodatkiem i nie jest dołączone do podstawowego
zestawu
Zamontuj złącze przewodnika uziemiającego na drzwiczkach i przykręć do obudowy.
Podłączenie zasilania
Napięcie zasilania
230V/50 (60) Hz
400V/50 (60) Hz
13.1. Podłączanie sprężarki niezamontowanej w obudowie
Włóż wtyczkę przewodu zasilającego do gniazda sieciowego.
Sprężarka jest gotowa do działania.
13.2. Podłączanie sprężarki zamontowanej w obudowie
Przełóż wtyczkę przewodu zasilającego przez otwór w tylnej ścianie obudowy sprężarki
zamontowanej w obudowie. (Rys. 12)
NP-DK50 4VR 50, DK50 2x4VR 110-AD-1_03-2022
potencjałów
(2)
Typ przewodu elektrycznego
3Gx1.5x4000
5Gx1.5x4000
332
jest
Rys. 11: Wyrównywanie potencjałów
INSTALACJA
03/2022
