Die Hersteller von Sicherheitsausschaltern und Leitungsschutzschaltern verwenden unterschiedliche
Einbaupositionen für die Magnetsensorspule. Wenn kein deutliches Signal geortet werden kann, wird
empfohlen, den Empfängerkopf um 90° nach links oder rechts zu drehen.
5.10 Ortung von Kurzschlüssen in Leitern (zweipolige Methode)
Bei der Ortung von Kurzschlüssen in Leitern müssen vorhandene Stromkreise innerhalb des Kabels
spannungsfrei sein. Schließen Sie den Sender wie in Abbildung 10 gezeigt an, und führen Sie dieses Beispiel
wie im Anwendungsbeispiel beschrieben durch.
HINWEIS: Die Verfolgungstiefe von ummantelten Kabeln und Leitern ist durch die Verdrehung der
einzelnen Adern umeinander unterschiedlich. In der Regel können Kurzschlüsse nur dann korrekt
erkannt werden, wenn der Kurzschlusswiderstand weniger als 20 Ohm beträgt. Die Messung des
Kurzschlusswiderstands kann mit jedem beliebigen Multimeter durchgeführt werden.

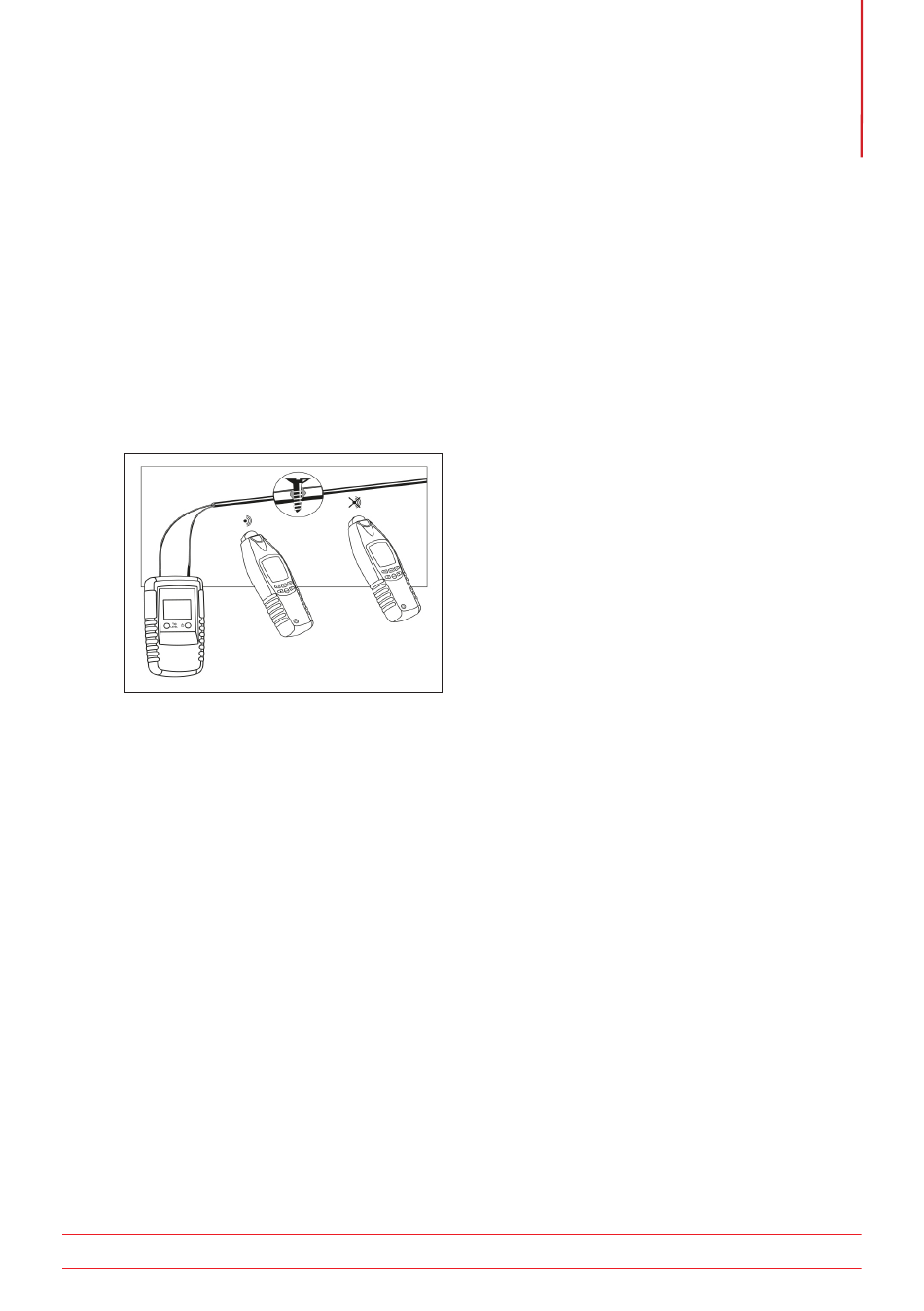

Abbildung 10:
Wenn der Kurzschlusswiderstand mehr als 20 Ohm beträgt, kann er eventuell noch mit der
Leitungsunterbrechungsmethode erkannt werden. Verschiedene Sendersignale können evtl. ebenfalls eine
genaue Ortung ermöglichen.
HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die
Empfindlichkeit um den Faktor 5 erhöht.
Einrichtung: manueller Modus, minimale Empfindlichkeit. Maximale Verfolgungstiefe 0,5 m
5.11

Verfolgung installierter Wasser- und Heizungsrohre (einpolige Methode)

HINWEIS: Verfolgungsbedingungen: Das zu ortende Rohr muss vom Potentialausgleich getrennt
sein.
WARNUNG: Aus Sicherheitsgründen muss der Stromkreis gemäß den lokalen Vorschriften
ausgeschaltet und isoliert sein.
Schließen Sie den „roten" Senderanschluss an das zu verfolgende Rohr bzw. den zu verfolgenden Leiter an.
Der „schwarze" Anschluss muss mit dem Haupterdungsanschluss verbunden werden. (Abbildung 11)
HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die
Empfindlichkeit um den Faktor 5 erhöht.
Einrichtung: manueller Modus, minimale Empfindlichkeit. Maximale Verfolgungstiefe 2,0 m.
