Funktionsprinzip
Der schwarze „gemeinsame" Anschluss des Senders muss an einen geeigneten Erdanschluss angeschlossen
werden (Abbildung 2). Je nach Material, durch das das Signal übertragen wird, ist die Verfolgung mit dieser
Methode bis zu einer Tiefe von 20 cm möglich.
5.3

Zweipolige Methode (bei geschlossenen Stromkreisen)

Erkennung von Kurzschlüssen bzw. Identifizierung einzelner Leiter, Schalter oder Steckdosen sowohl in
spannungsführenden als auch spannungsfreien Stromkreisen. Es sind beide Senderanschlüsse erforderlich
(Abbildungen 2 und 3).
Je nach Material, durch das das Signal übertragen wird, ist die Verfolgung mit dieser Methode bis zu einer
Tiefe von 50 cm möglich.

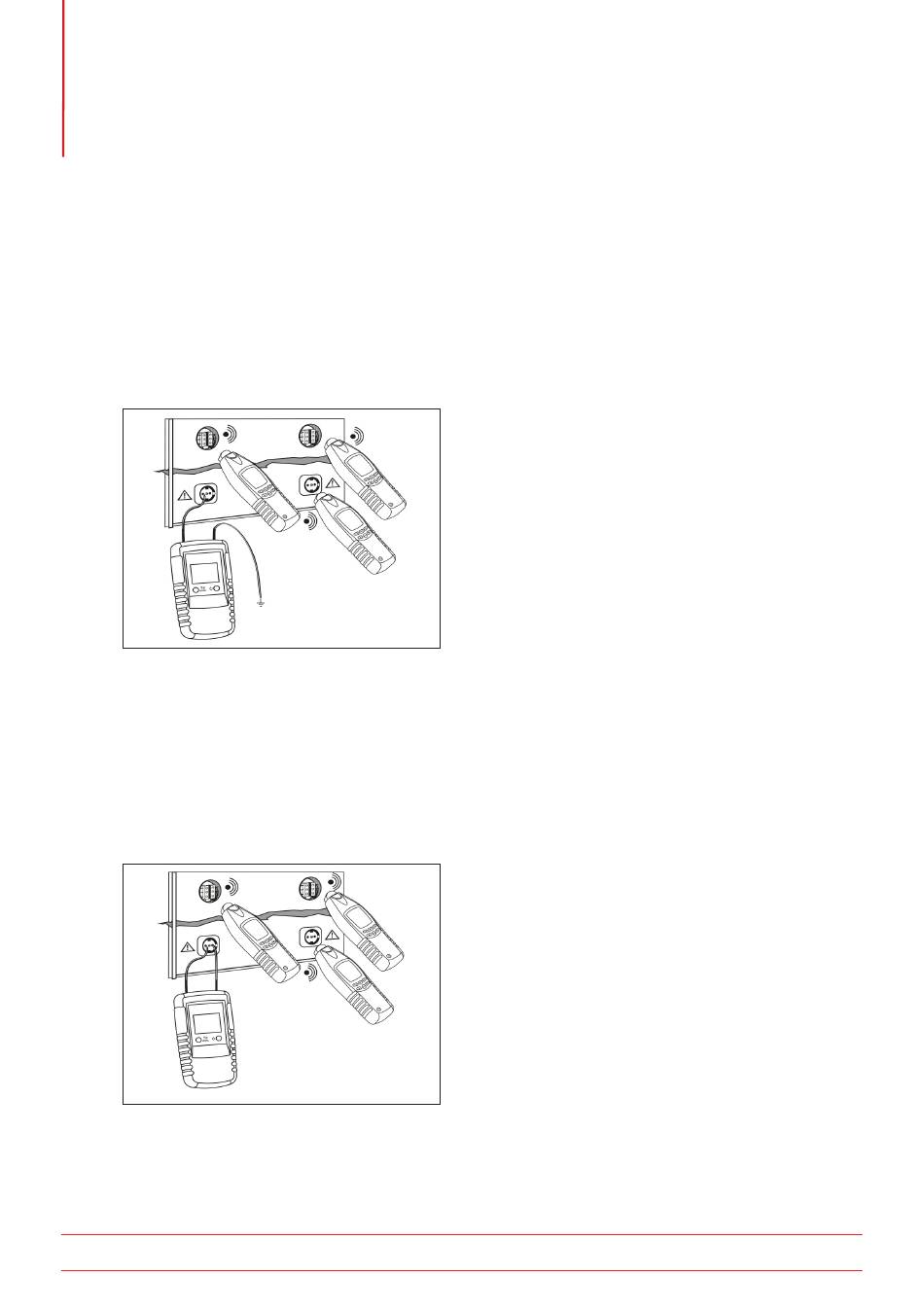

Abbildung 2:
HINWEIS: Maximale Verfolgungstiefe 50 cm
WARNUNG: Vorsicht beim Anschluss an spannungsführende oder potenziell spannungsführende
Stromkreise. Es müssen die entsprechenden Sicherheitsverfahren befolgt werden.
HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die
Empfindlichkeit um den Faktor 5 erhöht.
Abbildung 3:
