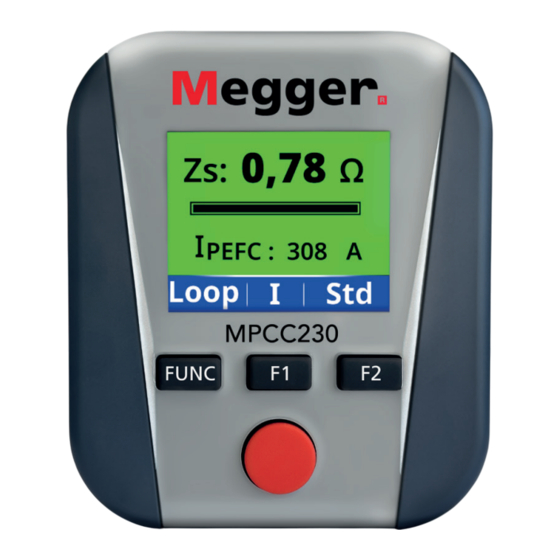

Megger MPCC230 Bedienungsanleitung
Professionelles stromkreisprüfgerät
Verwandte Anleitungen für Megger MPCC230
Inhaltszusammenfassung für Megger MPCC230
- Seite 1 Bedienungsanleitung MPCC230 Professionelles Stromkreisprüfgerät von Megger Anmeldung Unterstützung Bedienungsanleitung megger.com/register megger.com/support DEUTSCH...
- Seite 2 Megger Limited, Archcliffe Road, Dover, Kent CT17 9EN. ENGLAND Tel.: +44 (0)1304 502101 Fax: +44 (0)1304 207342 www.megger.com Megger Ltd behält sich das Recht vor, die Spezifikation seiner Produkte von Zeit zu Zeit ohne vorherige Ankündigung zu ändern. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit der in vorliegendem Dokument enthaltenen Informationen sicherzustellen, übernimmt...
-
Seite 3: Konformitätserklärung
Ausgabe dieses Dokuments. Vernichten Sie alle älteren Kopien. Konformitätserklärung Hiermit erklärt Megger Instruments Limited, dass die in dieser Bedienungsanleitung beschriebene, von Megger Instruments Limited hergestellte Funkausrüstung die Erfüllung der Richtlinie 2014/53/EU bietet. Weitere von Megger Instruments Limited hergestellte, in dieser Bedienungsanleitung beschriebene Gerätschaften erfüllen die Richtlinien 2014/30/EU und 2014/35/EU, wo diese anwendbar sind. -
Seite 4: Inhaltsverzeichnis
4.2.2 FI x 1/2, x 1, x 5 und Automatikbetrieb 4.2.3 FI-AUTO-Funktion SCHLEIFE 4.3.1 Prüfmodi: 4.3.2 Schleifenmessung 4.3.3 SCHLEIFE TT und TN Spannungsoberwellen HAR 4.4.1 Prüfmodus: 4.4.2 Oberwellenfunktion MEM Speicher / BERICHT 4.5.1 Bedienung 4.5.2 Bericht erstellen 4.5.3 SPEICHER 5. Wartung Allgemeine Wartung Reinigung www.megger.com MPCC230... - Seite 5 6. Technische Daten 7. Kalibrierung, Reparatur und Gewährleistung Kalibrierung, Wartung und Ersatzteile Zugelassene Reparaturbetriebe Rückgabeverfahren 8. Außerbetriebnahme WEEE-Richtlinie Entsorgung der Batterien/Akkus 9. Weltweite Vertriebsbüros www.megger.com MPCC230...
-
Seite 6: Einführung
Von Zeit zu Zeit kann ein Informationsblatt auf der Website von Megger veröffentlicht werden. Dieses kann Informationen über neues Zubehör, neue Nutzungsanweisungen oder ein Softwareupdate enthalten. Bitte überprüfen Sie von Zeit zu Zeit, ob auf der Website von Megger etwas veröffentlicht wurde, was auf Ihre Megger-Geräte zutrifft. -
Seite 7: Sicherheitshinweise Und Normen
Installation, in der die Messung durchgeführt werden soll, zugänglich sein könnten. „ Das Gerät darf nicht an oder in der Nähe von nicht isolierten, gefährlichen stromführenden Leitern verwendet werden, bei denen die Gefahr eines elektrischen Schlags, elektrischer Verbrennungen oder eines Lichtbogens besteht. www.megger.com MPCC230... -
Seite 8: Messkategorie-Definitionen
Vereinigten Königreichs EU-Konformität. Das Messgerät entspricht den geltenden EU-Vorschriften. Entspricht den relevanten australischen Sicherheits- und EMV-Normen. Die Verwendung für elektrische Anlagen mit einer Spannung von mehr >250 V als 250 V ist verboten. Gerät nicht mit dem Hausmüll entsorgen. www.megger.com MPCC230... -
Seite 9: Übersicht Über Das Gerät
Schleifenwiderstandsprüfung (FI-Schutzschalter ohne Auslösung). Funktionstaste für die Steckdosenprüfung/SPANNUNG - FI- Messmodusauswahl. Schutzschalter - SCHLEIFE - Oberwellen/Speicher. Unterfunktionsnavigation Zum Prüfen und Auslesen des Speichers oder zum Analysieren des Oberwellenwerts bis zur 49. Oberwelle. 1,77 Zoll TFT-Anzeige Kratzfestes Glas UK-Stecker EU-Stecker www.megger.com MPCC230... -
Seite 10: Bedienung
2.2. Wenn ein Verkabelungsfehler festgestellt wird: Ein roter Balken und ein Alarmton weisen auf einen Fehler hin. Es wird ein entsprechender Code zur Erklärung angezeigt (Abb. 2 und 3). 2.3. Die Frequenz kann über die Taste F2 angezeigt werden. www.megger.com MPCC230... -
Seite 11: Verkabelungsfehler (Roter Balken Und Akustischer Alarm)
4.1. Der grüne Balken bedeutet, dass die Prüfung ordnungsgemäß durchgeführt wurde. ist die Berührungsspannung (Abb. 4). 4.2. Wenn die Berührungsspannung mehr als 50 V beträgt, wird die FI-Schutzschalter- Auslöseprüfung gestoppt und ein ROTER Balken signalisiert, dass die Auslösezeit die standardmäßigen Grenzwerte übersteigt (Abb. 5). V ist die Berührungsspannung. www.megger.com MPCC230... -
Seite 12: Fi-Auto-Funktion
5. Auf der Anzeige wird die FI-Schutzschalter-Auslösezeit für jeden SCHRITT in Millisekunden angezeigt. 5.1. Bei erfolgreicher Prüfung werden die Auslösezeitergebnisse GRÜN angezeigt (Abb. 6). 5.2. Bei fehlgeschlagener Prüfung werden die Auslösezeitergebnisse ROT angezeigt (Abb. 7) und die Prüfung wird gestoppt. www.megger.com MPCC230... -
Seite 13: Schleife
Die Messung wird trotzdem durchgeführt und am Ende der Prüfung angezeigt. 4.3.3 SCHLEIFE TT und TN Z-Linie – PE-Impedanzmessung Z: Globaler Erdwiderstand : Berührungsspannung HINWEIS: Der Grenzwert für den Erdwiderstand ist wie folgt definiert: : Grenzwert der Berührungsspannung (50 V bis 25 V) < IΔn IΔn: FI-Schutzschalter-Nennstrom www.megger.com MPCC230... -
Seite 14: Spannungsoberwellen Har
2. Drücken Sie die Tasten F1 und F2, um den gewünschten Oberwellenwert auszuwählen. Das Gerät kann von der Netzversorgung getrennt werden, um die Messungen zu lesen und zu analysieren, bis der SUPERKONDENSATOR vollständig entladen ist (etwa 60 Sekunden bei vollständiger Aufladung). Abb. 10 Abb. 11 www.megger.com MPCC230... -
Seite 15: Mem Speicher / Bericht
5. Drücken Sie die ROTE Taste, um den QR-CODE zu generieren. (Abb. 12) 6. Scannen Sie den QR-CODE mithilfe der App für das professionelle Stromkreisprüfgerät von Megger mit dem Smartphone. Alle gespeicherten Messungen werden in einen BERICHT mit der Möglichkeit zum Export im PDF- oder CSV-Format aufgenommen. -
Seite 16: Wartung
Vor der Verwendung muss das Gerät auf Beschädigungen überprüft werden. Die Messleitungen bzw. Adapter sind vor der Verwendung auf Beschädigung und Durchgang zu überprüfen. Reinigung Trennen Sie das Netzkabel vom Netzteil/Ladegerät. Wischen Sie das Gerät mit einem sauberen und mit Wasser oder Isopropylalkohol (IPA) angefeuchteten Tuch ab. www.megger.com MPCC230... -
Seite 17: Technische Daten
Keine Erde - Phase-Neutral-Verpolung - Phase-Erde-Verpolung - Spannung N-PE > 50 V EINGANG Messkategorie: CAT II 250 V gegen Erde Max. Eingang: 250 V AC Allgemeine Referenznormen Produkttypnorm IEC/EN 61557-3 IEC/EN 61557-6 IEC 61557-1 Sicherheit von Messgeräten IEC/EN 61010-1 IEC/EN 61010-2-2017 IEC/EN 61326-1 Anzeige und Speicher Leistungsmerkmale TFT-Farbgrafik-LCD Speichersicherheitsbereich 64 Ergebnisse www.megger.com MPCC230... - Seite 18 Technische Daten Arbeitsbedingungen Referenztemperatur 5 ºC bis 23 ºC Betriebstemperatur 5 °C bis 40 °C Zulässige relative Luftfeuchtigkeit < 80 % r. F. Lagertemperatur -10 °C bis 60 °C Luftfeuchtigkeit bei Lagerung < 80 % r. F. Umweltbewertung IP40 Mechanische Eigenschaften Abmessungen 81,5 x 70 x 83 mm Gewicht 110 g www.megger.com MPCC230...
-
Seite 19: Kalibrierung, Reparatur Und Gewährleistung
Ihr Prüfgerät stets die hohen Leistungs- und Verarbeitungsnormen erfüllt, die Sie erwarten. Diese Einrichtungen werden durch ein weltweites Netz von autorisierten Reparatur- und Kalibrierwerkstätten ergänzt, die Ihnen einen hervorragenden Service für Ihre Megger-Produkte bieten kann. Bei Wartungs- oder Reparaturanfragen für Megger-Geräte wenden Sie sich bitte an:... -
Seite 20: Kalibrierung, Wartung Und Ersatzteile
Reparatur- und Kalibrierwerkstätten ergänzt, so dass wir Ihnen einen hervorragenden Service für Ihre Megger-Produkte bieten können. Die Kontaktdaten von Megger finden Sie auf der letzten Seite dieser Anleitung. Um Ihr autorisiertes Servicezentrum zu finden, senden Sie eine E-Mail an info@megger.de, und nennen Sie Ihren Standort. Zugelassene Reparaturbetriebe Mehrere unabhängige Reparaturbetriebe für Messgeräte sind für Reparaturarbeiten an den meisten... -
Seite 21: Außerbetriebnahme
8. Außerbetriebnahme WEEE-Richtlinie Das Symbol einer durchgestrichenen Abfalltonne auf Rädern auf den Produkten von Megger erinnert daran, dass das Produkt nach Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden darf. Megger ist in Großbritannien als Hersteller von Elektro- und Elektronikgeräten registriert. -
Seite 22: Weltweite Vertriebsbüros
+48 22 2809 808 info.pl@megger.com PORTUGAL +34 916 16 54 96 info.es@megger.com România +40 21 2309138 info.ro@megger.com РОССИЯ +7 495 2 34 91 61 sebaso@sebaspectrum.ru SLOVENSKO +421 2 554 23 958 info.sk@megger.com Türkiye +46 08 510 195 00 seinfo@megger.com www.megger.com MPCC230... - Seite 23 MPCC230...
-
Seite 24: Lokales Verkaufsbüro
Das Unternehmen behält sich das Recht vor, die Spezifikation oder das Design ohne vorherige Ankündigung zu ändern. Megger ist eine eingetragene Marke. Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc und wird unter Lizenz verwendet. www.megger.com MPCC230_UG_de_V04 The word ‘Megger’ is a registered trademark. Copyright © 2025...
