Funktionsprinzip

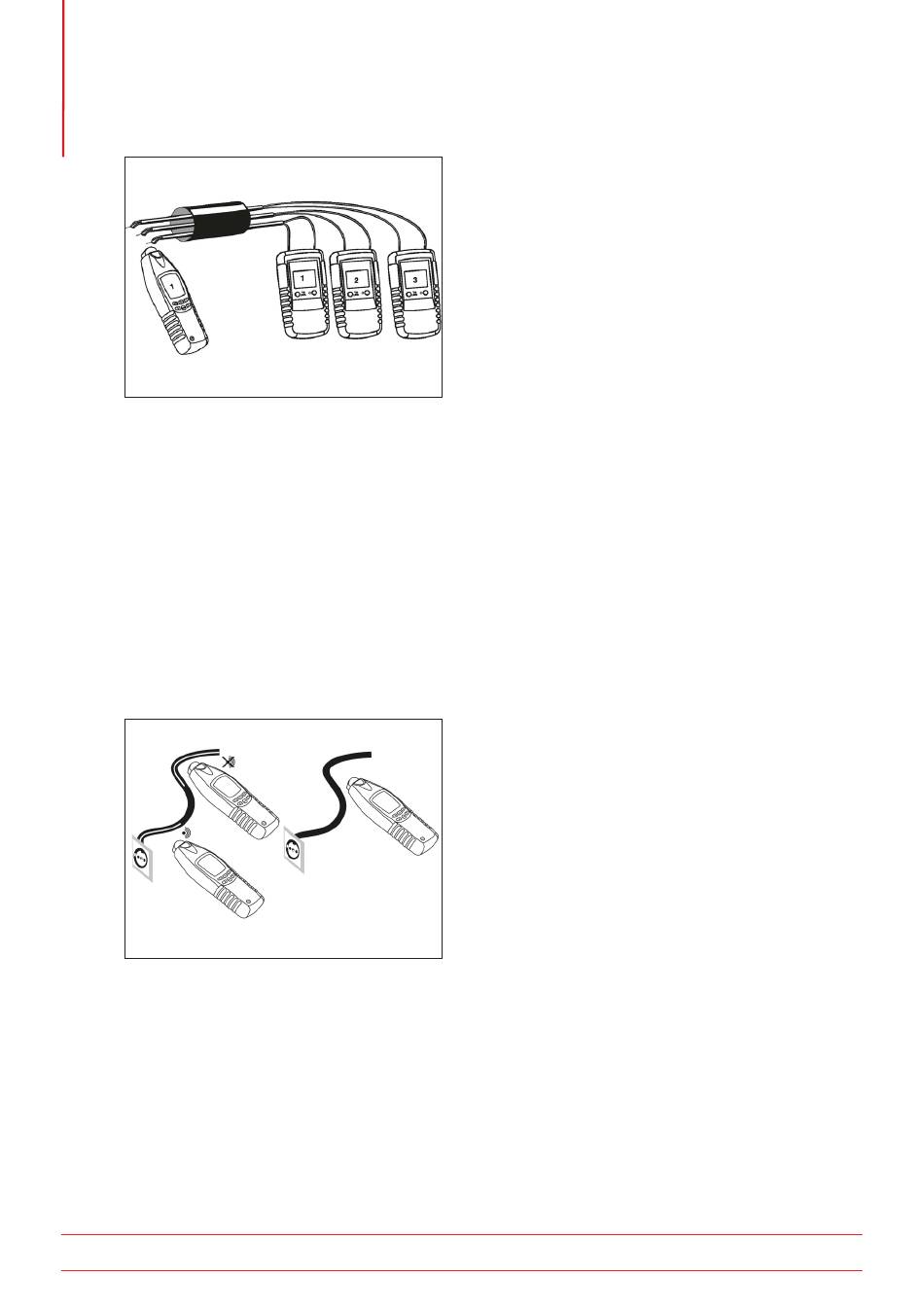

Abbildung 18:
HINWEIS: Die abisolierten Leitungsanschlüsse müssen wie in Abbildung 18 gezeigt verdrillt
werden, um eine gute elektrische Verbindung zu gewährleisten.
Wenn nur ein Sender verfügbar ist, muss nacheinander jedes Paar einzeln identifiziert werden.
HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die
Empfindlichkeit um den Faktor 5 erhöht.
5.18

Kontaktlose Spannungserkennung

Für diese Anwendung ist kein Sender erforderlich. (Abbildung 19)
„
„ Wählen Sie den kontaktlosen Spannungsmodus aus, indem Sie die NVC-Taste am Empfänger drücken.
Auf dem Display sollte „NVC" angezeigt werden.
Abbildung 19:
Das Balkendiagramm auf der Anzeige zeigt die Signalintensität der erkannten Spannung an. Es wird ein
akustisches Signal ausgegeben, dessen Tonhöhe von der Entfernung zur erkannten Spannung abhängig ist.
WARNUNG: Obwohl das Vorhandensein und die Höhe der Spannung durch unterschiedliche
Signalintensitäten angezeigt werden können, MUSS ein dediziertes Spannungsmessgerät
verwendet werden, um den Spannungswert bei Bedarf nachzuweisen.
