Megger MCT105 Bedienungsanleitung

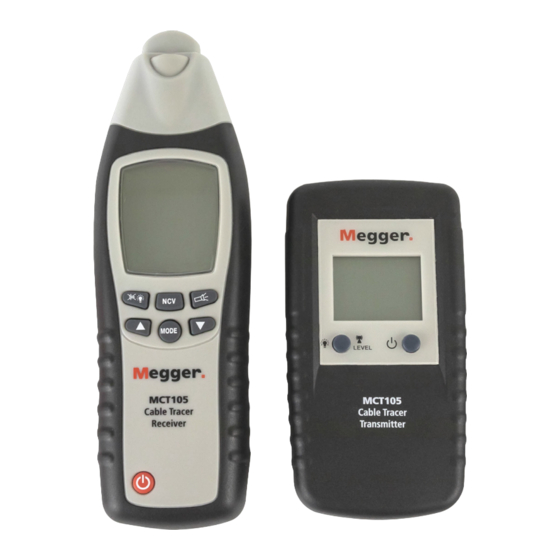

Kabelverfolgungs- und fehlerortungsgerät
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Megger MCT105
Inhaltszusammenfassung für Megger MCT105

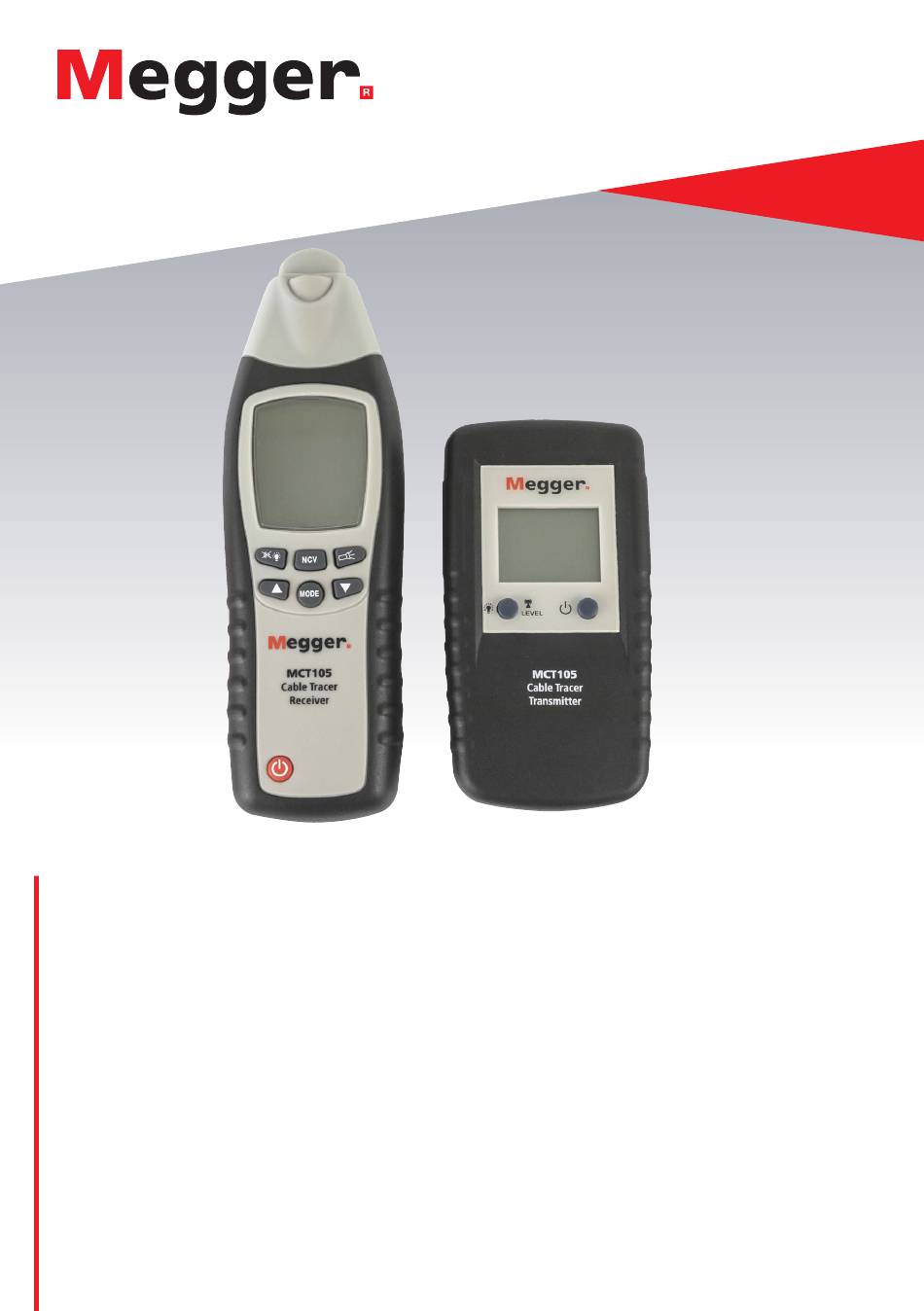

- Seite 1 MCT105 Kabelverfolgungs- und Fehlerortungsgerät Bedienungsanleitung...
- Seite 2 Tel.: +44 (0)1304 502101 Fax: +44 (0)1304 207342 www.megger.com Megger Ltd behält sich das Recht vor, die Spezifikation seiner Produkte von Zeit zu Zeit ohne vorherige Ankündigung zu ändern. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit der in vorliegendem Dokument enthaltenen Informationen sicherzustellen, übernimmt Megger Ltd.
-
Seite 3: Konformitätserklärung
Dokuments. Vernichten Sie alle älteren Kopien. Konformitätserklärung Hiermit erklärt Megger Instruments Limited, dass die in dieser Bedienungsanleitung beschriebene, von Megger Instruments Limited hergestellte Funkausrüstung die Erfüllung der Richtlinie 2014/53/EU bietet. Weitere von Megger Instruments Limited hergestellte, in dieser Bedienungsanleitung beschriebene Gerätschaften erfüllen die Richtlinien 2014/30/EU und 2014/35/EU, wo diese anwendbar sind. -
Seite 4: Einführung
Gelegentlich wird auf der Website von Megger ein Informationsblatt veröffentlicht. Dieses kann Informationen über neues Zubehör, neue Nutzungsanweisungen oder ein Softwareupdate enthalten. Bitte überprüfen Sie von Zeit zu Zeit, ob auf der Website von Megger etwas veröffentlicht wurde, was auf Ihre Megger-Geräte zutrifft. -
Seite 5: Sicherheitshinweise Und Normen
EU-Konformität. Das Gerät entspricht den geltenden EU-Vorschriften. EMV-Konformität. Entsorgen Sie das Gerät nicht im normalen Hausmüll. Batteriesymbol IEC-Überspannungskategorie CAT III CAT III-Geräte sind für den Schutz gegen Transienten in Geräten in ortsfesten Anlagen wie Verteilerkästen, Einspeisungen und kurzen Zweigstromkreisen sowie Beleuchtungssystemen in großen Gebäuden ausgelegt. Doppelte Isolierung www.megger.com... - Seite 6 Überprüfen Sie vor der Inbetriebnahme, ob der Sender, der Empfänger und die Verbindungskabel in gutem Zustand und unbeschädigt sind. Das Messgerät darf nicht verwendet werden, wenn Schäden festgestellt werden. Wenden Sie sich an Megger, wenn eine Reparatur erforderlich ist. Das Kabelortungsgerät darf nur für Systeme verwendet werden, die für die im Abschnitt „Technische „...
-
Seite 7: Überblick Über Das Gerät
Hintergrundbeleuchtung Anschluss: „-“ (Erde/Neutralleiter) Ein/Aus-Taste Batteriefach Senderanzeige Artikel Beschreibung Artikel Beschreibung Übertragener Code (1, 2, 3, 4, 5, 6, 7) Anzeige für niedrigen Batterieladezustand Fremdspannungserkennung Anzeige der Sendestufe (I, II oder Ill) Externe Spannung (12 V, 50 V, 120 V, 230 V, 400 V) www.megger.com... -
Seite 8: Empfängeraufbau
Sender: Sicherungsschutz Die integrierten Sicherungen schützen das Gerät vor Überlastung und fehlerhafter Bedienung. Der Austausch der Sicherungen kann nur von Megger oder einem zugelassenen Service Center durchgeführt werden. Wenn das Sendersignal schwach erscheint, können Sie mit der folgenden Methode prüfen, ob eine Sicherung defekt ist: Trennen Sie den Sender von allen angeschlossenen Messkreisen. -
Seite 9: Empfängeranzeige
8 Kreisbögen - hohe Empfindlichkeit Mit Auf- und Abwärtspfeiltasten vom Benutzer wählbar Anzeige Taschenlampe EIN/AUS Anzeige für aktiven manuellen Modus Sendersignalcode Netzspannungsanzeige (NCV-Modus) Anzeige für aktiven automatischen Digitale Signalintensitätsanzeige Signalmodus Balkendiagramm Signalstärke Sendersignalstufe (1 bis 3) Batteriestand Modus berührungslose Spannungserkennung aktiv www.megger.com... -
Seite 10: Bedienung
Drücken Sie die Modustaste, um den manuellen Modus auszuwählen. Wenn der manuelle Modus ausgewählt ist, wird das Symbol „SENSE“ angezeigt. 4.1.3 Modus berührungslose AC-Spannungserkennung (NCV) Drücken Sie die NCV-Taste, um zwischen dem Kabelortungsgerätmodus und dem Modus berührungslose Spannungserkennung zu wechseln. www.megger.com... -
Seite 11: Ortung In Geschlossenen Stromkreisen
Batterie erzeugt. Der Sender wird dann von der integrierten Batterie versorgt. HINWEIS: Mit dem Kabelortungsgerät können nur Kabel erkannt bzw. lokalisiert werden, die korrekt angeschlossen sind. Einpolige Methode (bei offenen Stromkreisen) 5.2.1 Kabelunterbrechungen in Wänden und Fußböden Suchen und Verfolgen von Kabeln, Steckdosen, Abzweigdosen, Schaltern, Rohren usw. www.megger.com... -
Seite 12: Zweipolige Methode (Bei Geschlossenen Stromkreisen)
HINWEIS: Maximale Verfolgungstiefe 50 cm WARNUNG: Vorsicht beim Anschluss an spannungsführende oder potenziell spannungsführende Stromkreise. Es müssen die entsprechenden Sicherheitsverfahren befolgt werden. HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die Empfindlichkeit um den Faktor 5 erhöht. Abbildung 3: www.megger.com... -
Seite 13: Ortung Von Kabelunterbrechungen In Kunststoffummantelten Kabeln (Einpolige Methode)
Die Verfolgungstiefe von ummantelten Kabeln und Leitern ist durch die Verdrehung der einzelnen Adern umeinander unterschiedlich. Um eine Unterbrechung zu lokalisieren, ist ein Widerstand von mehr als 100 kΩ erforderlich. Die Überprüfung des Widerstands kann mit einem einfachen Multimeter durchgeführt werden. www.megger.com... -
Seite 14: Ortung Von Leitungsunterbrechungen Mit Zwei Sendern (Einpolige Methode)
Die Erdungsanschlüsse müssen an eine bekannte Erde angeschlossen werden, entweder an einen vorhandenen Stromkreis oder an ein geerdetes Metallteil, z. B. eine Wasserleitung. Bei der Unterbrechungsortung in Verbindung mit mehradrigen abgeschirmten Leitern und Kabeln müssen alle verbleibenden Kabel geerdet werden. Das ist erforderlich, um induktive Störungen zu vermeiden. (Abbildung 6) www.megger.com... -
Seite 15: Fehlererkennung Bei Elektrischen Fußbodenheizungen (Einpolige Methode)
Ortung von Engpässen (Hindernissen) in Installationsrohren (einpolige Methode) Bei der Ortung von Engpässen in Installationsrohren müssen alle Stromkreise im Rohr spannungsfrei, isoliert und geerdet sein. Schließen Sie den Sender wie in Abbildung 8 gezeigt an das Metallrohr und die Hilfserde an. www.megger.com... -
Seite 16: Sicherungsortung (Zweipolige Methode)
Verteilerkastenabdeckung entfernt werden, um eine genaue Kabelidentifikation am Sicherungsanschluss zu ermöglichen (Abbildung 9). Abbildung 9: HINWEIS: Stellen Sie den Sender auf STUFE I ein. HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die Empfindlichkeit um den Faktor 5 erhöht. www.megger.com... -
Seite 17: Ortung Von Kurzschlüssen In Leitern (Zweipolige Methode)
Schließen Sie den „roten“ Senderanschluss an das zu verfolgende Rohr bzw. den zu verfolgenden Leiter an. Der „schwarze“ Anschluss muss mit dem Haupterdungsanschluss verbunden werden. (Abbildung 11) HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die Empfindlichkeit um den Faktor 5 erhöht. Einrichtung: manueller Modus, minimale Empfindlichkeit. Maximale Verfolgungstiefe 2,0 m. www.megger.com... -
Seite 18: Erkennen Der Richtung Von Bereits Installierten Wasser- Und Heizungsrohren (Einpolige Methode)
3. Schließen Sie den „roten“ Senderanschluss an die Neutralleiter-Sammelschiene und den „schwarzen“ Anschluss an den Haupterdungsanschluss an (Abbildung 13). Dadurch kann der Neutralleiter aller Stromkreise verfolgt werden. WARNUNG: Aus Sicherheitsgründen muss der Stromkreis gemäß den lokalen Vorschriften ausgeschaltet und isoliert sein. www.megger.com... -
Seite 19: Verfolgen Von Leitungen Mit Höherer Ortungstiefe (Zweipolige Methode)
„ Der Abstand zwischen Einspeisungs- und Rückleitung muss mindestens 2,0 m betragen. Abbildung 14: HINWEIS: Durch das Umschalten der Empfindlichkeit zwischen Stufe 1 und Stufe 3 wird die Empfindlichkeit um den Faktor 5 erhöht. Einrichtung: manueller Modus, minimale Empfindlichkeit. Maximale Verfolgungstiefe 2,5 m. www.megger.com... -
Seite 20: Verfolgen Von Leitern Im Erdboden (Einpolige Methode)
Wenn der Sender an den spannungsführenden Leiter und den Neutralleiter angeschlossen ist, wird das Signal verringert, da die Einspeisungs- und Rückleitungskabel nebeneinander verlaufen und das Signal gegenseitig ausgelöscht wird (siehe Abbildung 16). Wenn die Adern verdrillt sind, kann dies zu einer weiteren Verringerung des übertragenen Signals führen. www.megger.com... -
Seite 21: Identifizieren Mehrerer Installierter Leiter (Zweipolige Methode)
Bei der Identifizierung mehrerer installierter Leiter muss jeder Leiter isoliert und spannungsfrei sein. Ein Ende der Leitung muss kurzgeschlossen werden (wie in Abbildung 18 gezeigt). Wenn mehrere Sender verfügbar sind, muss jeder Sender auf ein eindeutiges Signal eingestellt werden (1 - 7). Schließen Sie die Sender wie in Abbildung 18 gezeigt an. www.megger.com... -
Seite 22: Kontaktlose Spannungserkennung
Signal ausgegeben, dessen Tonhöhe von der Entfernung zur erkannten Spannung abhängig ist. WARNUNG: Obwohl das Vorhandensein und die Höhe der Spannung durch unterschiedliche Signalintensitäten angezeigt werden können, MUSS ein dediziertes Spannungsmessgerät verwendet werden, um den Spannungswert bei Bedarf nachzuweisen. www.megger.com... -
Seite 23: Einstellen Der Sendercodes
4. Wenn der gewünschte Code angezeigt wird, schalten Sie den Sender aus. Der ausgewählte Code wird gespeichert und beim nächsten Einschalten verwendet. 5.20 Sendertaschenlampe Die in den Sender integrierte Taschenlampe kann durch Drücken der Taschenlampentaste ein- und ausgeschaltet werden. Die Taschenlampe schaltet sich nach etwa 60 Sekunden automatisch aus, um die Batterie zu schonen. www.megger.com... -
Seite 24: Wartung
Wenn ein Gerät über einen längeren Zeitraum nicht benutzt wird, müssen die Batterien entfernt werden. Sollte das Gerät durch undichte Batteriezellen kontaminiert sein, muss es zur Reinigung und Inspektion an Megger zurückgesendet werden. Reinigung Das Gehäuse ist von Zeit zu Zeit mit einem trockenen Tuch und Reinigungsmittel abzuwischen. Keine scheuernden Mittel oder Lösungsmittel verwenden. -
Seite 25: Technische Daten
(Hintergrundbeleuchtung und Lampe) Autom. Abschaltung Etwa 5 Minuten (nach dem letzten Betrieb) Betriebstemperatur 0 - 40 °C, max. 80 % rel. Luftfeuchtigkeit (nicht kondensierend) Lagertemperatur 20 - 60 °C, max. 80 % rel. Luftfeuchtigkeit (nicht kondensierend) Höhenlage Bis zu 2000 m Abmessungen 192 x 61 x 37 mm Gewicht Etwa 180 g www.megger.com... -
Seite 26: Gewährleistung Und Reparatur
Nutzungsausfälle des Geräts oder anderweitige Neben- und Folgeschäden, Kosten oder wirtschaftliche Verluste sowie beliebige Ansprüche aufgrund derartiger Schäden, Kosten oder wirtschaftlicher Verluste. Die Gesetze einiger Bundesstaaten oder Länder können davon abweichen. Daher gelten die oben genannten Einschränkungen oder Ausschlüsse für Sie evtl. nicht. Megger Limited Archcliffe Road Dover Kent... -
Seite 27: Außerbetriebnahme
Das Symbol einer durchgestrichenen Abfalltonne auf Rädern auf den Megger-Produkten erinnert daran, dass das Produkt nach Ende seiner Betriebszeit nicht im Hausmüll entsorgt werden darf. Megger ist im Vereinigten Königreich (UK) als Hersteller von Elektro- und Elektronikgeräten registriert. Die Registrierungsnummer lautet WEE/HE0146QT. -
