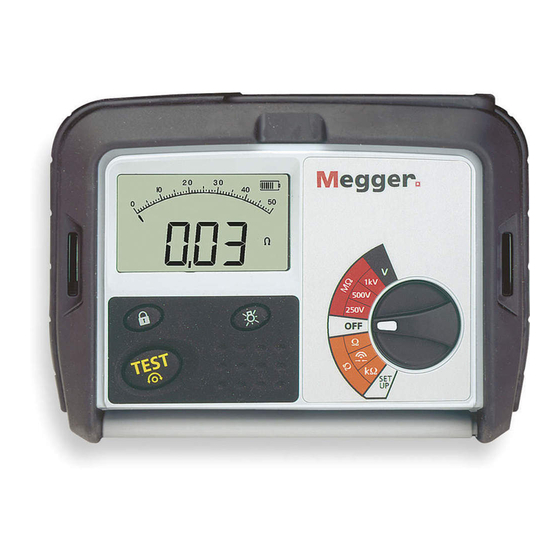

Megger MIT330-DE Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Megger MIT330-DE
Inhaltszusammenfassung für Megger MIT330-DE
- Seite 1 MIT300 Serie Isolations- und Durchgangsprüfgeräte BENUTZERHANDBUCH...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Sicherheitshinweise und Vorsichtsmaßnahmen müssen gelesen und verstanden werden, bevor das Gerät benutzt wird. Sie müssen auch während des Gebrauchs beachtet werden. Der zu prüfende Stromkreis muss stromlos geschaltet und isoliert werden, bevor die Anschlüsse während einer Isolations- oder Durchgangsprüfung hergestellt werden. -
Seite 3: Inhaltsverzeichnis
INHALT Sicherheitshinweise Durchgangsprüfung Einführung Prüfung des Durchgangssummers Allgemeine Beschreibung Isolationsprüfung Auspacken der Verpackung Prüfverriegelung LCD Anzeige SP4F geschaltete Sonde (optionales Zubehör für MIT320) Vorderes Bedienfeld (digitale Geräte) Speicherung der Testergebnisse Anschlüsse Batterien und Sicherungen ersetzen Deckel öffnen/schließen Warnsymbol für schwache Batterie Vorbereitung für den Gebrauch (alle Geräte) Batterien austauschen Batterien... -
Seite 4: Einführung
EINFÜHRUNG ALLGEMEINE BESCHREIBUNG Danke, für den Erwerb dieses Megger Isolationsprüfers. Die Geräte der Die MIT300 Serie hat die folgenden Merkmale: MIT300 Serie haben die folgenden Merkmale: MIT300 MIT310 MIT310A MIT320 MIT330 Für Ihre eigene Sicherheit und für die bestmögliche Nutzung des Gerätes Isolationsprüfung... -
Seite 5: Auspacken Der Verpackung
Dokumente, die Sie für zukünftige Referenz behalten sollten. Widerstandsbereich Bitte füllen Sie die Garantie Karte aus und schicken Sie sie so schnell wie 10 W bis 1 MW möglich an Megger Limited, um jegliche Verzögerung unseres Supports Merkmale zu verhindern, sollte dieser notwendig sein. Sperrprüftaste... -
Seite 6: Lcd Anzeige
VORDERES BEDIENFELD (DIGITALE GERÄTE) LCD ANZEIGE MIT300, 310, 320 und MIT330 Anschluss Durchgangs-anzeige Sicherung Multifunktionsbereich Isolationprüfungsbereiche Prüfkabel siehe durchgebrannt Prüfverrieglung LCD Display Batteriestandsanzeiger Warnung Prüfverriegelung Spannungsbereich Fixierung zum Umhängen Analoger Bereichsknopf Zeiger Prüftaste & Prüfkabel Null Setup Menü Messbereiche Durchgangsbereich, Abdeckung vorderes Hintergrundleuchte Ziffern... -
Seite 7: Deckel Öffnen/Schließen
MIT300 Serie Prüfkabelanschlüsse STORE: Löst die Speicherung eines Testergebnisses aus. LAST/NEXT: Wählt den Ort aus, z.B. Job, Verteiler, Schaltkreis, Phase etc. Anschluss Anschluss Anschluss rotes Prüfkabel schwarzes ESC: Bricht eine Speicherung jederzeit ab. Fernbedienungssonde Prüfkabel Letzter Vorgang, um das Ergebnis zu speichern. (nur 320/330 Wählt den Job, db, Schaltkreisnummer;... -
Seite 8: Vorbereitung Für Den Gebrauch (Alle Geräte)
ALLGEMEINE BETRIEBSANWEISUNGEN Batterien Sicherheitshinweis: Megger MIT300 Serie Geräte werden mit Batterien geliefert. Wenn Wenn die Spannung des zu prüfenden Stromkreises größer ist die Wenn die Batterien zu schwach werden, siehe Seite 18, Batterien als 25 V, wird das Gerät automatisch eine Spannungsmessung austauschen. -
Seite 9: Prüfkabel Anschluss
Beides, das Display und die Messbereiche haben Hintergrundbeleuchtung. Freileitungskabeln. Um die Benutzersicherheit und korrekte Messwerte zu Die Hintergrundbeleuchtung kann jederzeit, wenn das Gerät angeschaltet garantieren, benutzten sie bitte nur Prüfkabel der Firma Megger Limited. ist, mit dem BACKLIGHT Knopf an- und ausgeschaltet werden. -
Seite 10: Durchgangsmessung (Mit300, 310, 320, 330)
DURCHGANGSMESSUNG (MIT300, 310, 320, 330) Jede Durchgangsmessung wird AUTOMATISCH eingeordnet, von 0.00 Ω 3. Schließen Sie die Prüfkabel an den zu prüfenden isolierten Stromkreis. bis 100 Ω auf der digitalen/analogen Skala). Die Prüfung startet automatisch. 4. Die Anzeige zeigt den Widerstandswert an. (Maximal 99,9 Ω) Das MIT310A hat eine manuelle Bereichswahl bis 2 kΩ. -
Seite 11: Akustische Durchgangsanzeige (Summer) (Mit300, 310, 320)
AKUSTISCHE DURCHGANGSANZEIGE (SUMMER) (MIT300, 310, 320, 330) Für MIT310A siehe Seite 14 ) und 5.00 Ω blinken. 2. Drücken und halten Sie den [TEST]- Knopf gedrückt. Durchgangssummer Modus: Der Durchgangsummer verfügt über einen Schnelltest, welcher nach einem 3. Die Summer Widerstandsgrenze wird angezeigt. Diese wird Widerstand von mehr als 1.0 MΩ... -
Seite 12: Isolationsprüfung - Allgemeines
ISOLATIONSPRÜFUNG - ALLGEMEINES Sicherheitshinweis: Um eine Isolationsprüfung durchzuführen: Isoaltionenprüfungen werden bei hohen DC Spannungen ausgeführt und 1. Schalten Sie das Gerät ein, indem Sie den gewünschten 250 V, 500 V können gefährlich sein, wenn sie berührt werden. Beachten Sie immer oder 1000 V [MΩ] Bereich wählen. -
Seite 13: Deaktivierung Der Verriegelung Der Isolationsprüfung (Ausser Mit310A)
Zur Einstellung: Um die Sperre zu entfernen drücken Sie die [TEST] Taste. 1. Schalten Sie das Gerät auf [SETUP] Isolationsprüfung MΩ Alarm AN/AUS (nur MIT320, MIT330) 2. Drücken Sie mehrmals die [TEST] Taste, bis die Anzeige RES anzeigt. Der Summer kann ein- oder ausgeschaltet werden für Arbeiten in 3. -
Seite 14: Prüfkabel Null (Nur Mit310A)
SPANNUNGSMESSUNG AC / DC ANALOGES GERÄT MIT310A Falls die Spannung an den Anschlüssen mehr als 2 V AC oder DC beträgt, Zusätzliche Hinweise: zeigt das Voltmeter diese an. Falls die Sicherung durchgebrannt ist, blinkt Batterie Anzeige = leere Batterie das Sicherungssymbol. Wenn die Sicherung durchgebrannt ist, wird das Voltmeter trotzdem weiter arbeiten - siehe Hinweis 1. -
Seite 15: Durchgangsprüfung
Isolationsprüfung 2. Warten Sie bis die Anzeige sich stabilisiert und regulieren Sie den Null Knopf bis der Zeiger 0 Ω anzeigt Die Isolationsprüfung ist identisch mit der auf Seite 12 beschriebenen, jedoch wird das Ergebnis angezeigt solange die [TEST] Taste gedrückt wird 3. -
Seite 16: Speicherung Der Testergebnisse
SP4F GESCHALTET SPEICHERUNG DER TESTERGEBNISSE (MIT330) (OPTIONALES ZUBEHÖR FÜR MIT320/MIT330) Die geschaltete Sonde SP4F erlaubt dem Benutzer eine Prüfung zu starten, Speicherung der KONTINUITÄTS-Ergebnisse: indem die [TEST] Taste an der Sonde gedrückt wird, anstatt der Taste am Die Ergebnisspeicherung hat diese Struktur: Gerät. - Seite 17 6. Wählen Sie die Phase mit ↓ und drücken Sie NEXT. Der Bildschirm Setzen Sie den Messbereichschalter auf [Snd]. wird eine eindeutige Messungsnummer anzeigen, welche dieser 3. Starten Sie Megger Powersuite Professional oder Megger Download bestimmten Messung zugeordnet ist. manager auf dem PC 7.
-
Seite 18: Batterien Und Sicherungen Ersetzen
BATTERIEN UND SICHERUNGEN ERSETZEN Alle Prüfdaten löschen: Batterien Batterietyp: 8 x LR6 (AA), 1.5 V Alkali, oder 8 x 1.2V NiCd, oder Stellen Sie den Messbereichsknopf auf [dEL]. Auf der Anzeige 8 x 1.2V NiMH blinkt “dEL”. Sicherungstyp: 2. Drücken Sie NEXT oder LAST. Auf der Anzeige blinkt “ALL”. 500 mA (F) HBC 50 kA 600 V 3. -
Seite 19: Sicherung Austauschen
GRUND- UND BETRIEBSFEHLER 5. Entfernen Sie die leeren Batterien. Die Prüfkabel sollten vor dem Gebrauch geprüft werden, um Beschädigungen auszuschließen. 6. Setzen Sie neue Batterien ein, beachten Sie die Polarität wie auf dem Batteriefach angegeben. Entfernen Sie die Batterien, wenn das Gerät für längere Zeit nicht benutzt 7. -
Seite 20: Spezifikationen
SPEZIFIKATIONEN Nur für den MIT310A: Das Vorhandensein von schnellen Transienten größer Anschlusscharakteristik als 0,5 kV oder von HF höher als 1 Volt an einem gemessen Kreis, kann die Ergebnisse beeinflussen. Allgemeine Spezifikation Isolationsbereiche Nennprüfspannung: MIT310, 310A, 320, 330: 1000 V, 500 V, 250 V (DC) MIT 300: 500 V, 250 V (DC) Messbereich... - Seite 21 MIT320, 330: M300: Einstellbar 0.1 Ω bis 20 Ω Piepston und blinkendende Anzeige ‘V’ auf dem Display MIT310A: Arbeitet bei <20 Ω M310A: Die Warndiode leuchtet, wenn die [TEST] MIT300, 310, 320, 330: Antwortzeit <20 ms Taste gedrückt ist. MIT310A: Antwortzeit <100 mS Prüfsperre: Wenn mehr als 50 V gemessen werden,...
-
Seite 22: Automatische Entladung
Der Ladestand der Batterien wird durch eine Säulengrafik mit 4 Abschnitten auf dem Display angezeigt. Batterielebensdauer 5000 aufeinander folgende Prüfungen (5 Sekunden pro Prüfung) einer beliebigen Prüfungsart mit 2Ah-Batterien. Gewicht Alle Geräte 980g E.M.V Die Geräte entsprechen IEC61326-1. Betriebliche Unklarheiten: Besuch www.megger.com... - Seite 23 ZUBEHÖR Bestell Nr. Mitgeliefertes Zubehör Satz Prüfkabel (rot & schwarz) und Krokodilklemme 6220-779 USB download lead (nur 330) 25970-041 Download manager CD 6111-442 Schnellstart-Antleitung Optionales Zubehör Kabelsatz mit Sicherung Zweileiter-Sonde und Klemmensatz 6220-789 SP4F Schaltersonde 1007-156...
-
Seite 24: Reparatur Und Garantie
Archcliffe Road Valley Forge Corporate Centre außen auf dem Paket und auf aller Korrespondenz deutlich angebracht sind, bevor Sie das Gerät mit vorausbezahlter Fracht an Megger Dover 2621 Van Buren Avenue schicken. Um die Zollabfertigung zu beschleunigen, sollten Kopien der... -
Seite 25: Eu-Konformitätserklärung
Hiermit erklärt Megger Instruments Limited, dass die von Megger Instruments Limited produzierten und in dieser Anleitung beschriebenen Geräte mit der Richtlinie 2014/53/EU konform sind. Andere von Megger Instruments Limited produzierte und in dieser Anleitung beschriebene Geräte sind mit den Richtlinien 2014/30/EU und 2014/35/EU konform, soweit sie anzuwenden sind. - Seite 26 F +1 416 298 0848 E ausales@megger.com E casales@megger.com MEGGER PRODUKTE WERDEN IN 146 LÄNDERN WELTWEIT VERTRIEBEN. Dieses Gerät wird in der EU im Vereinigten Königreich hergestellt. Die Firma behält sich das Recht vor, die Spezifikationen oder das Design ohne vorherige Ankündigung zu verändern.
