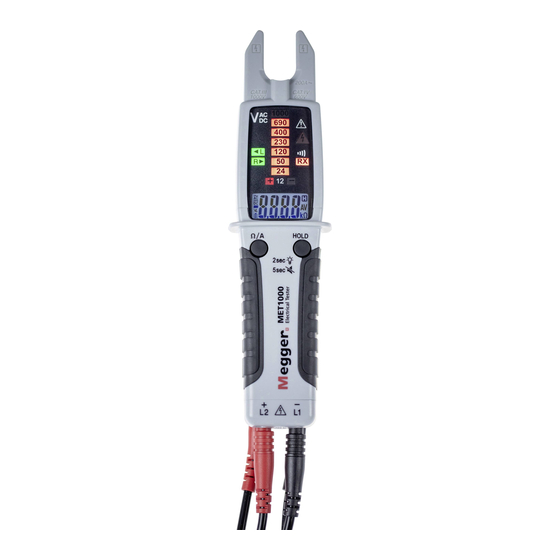

Megger MET1000 Benutzerhandbuch
Alles in einem gerat - echt-effektivwert-elektrotester
Vorschau ausblenden
Andere Handbücher für MET1000:
- Handbuch (112 Seiten) ,
- Benutzerhandbuch (25 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Megger MET1000
Inhaltszusammenfassung für Megger MET1000

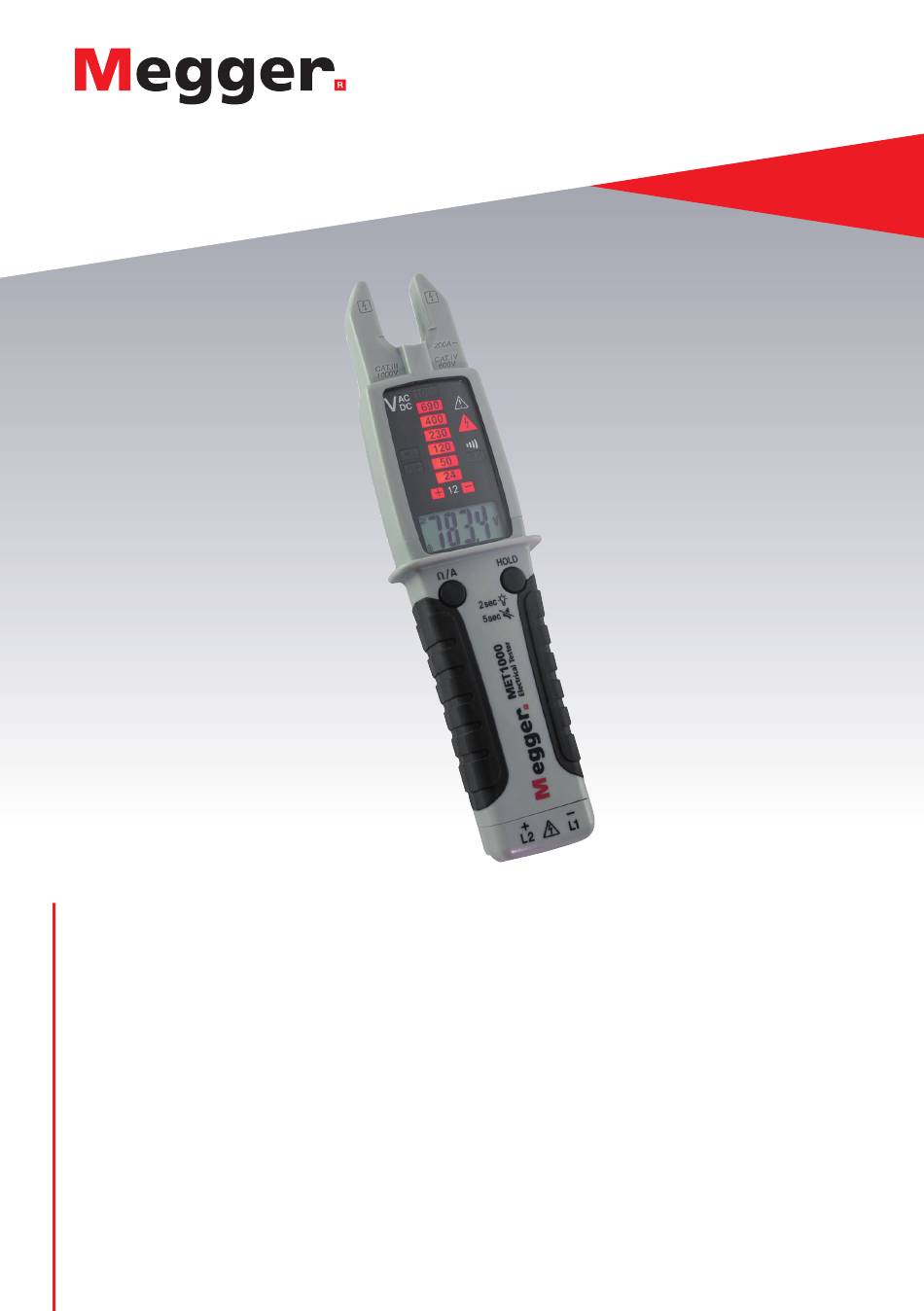

- Seite 1 MET1000 Alles in einem Gerat - Echt-Effektivwert-Elektrotester Benutzerhandbuch...
- Seite 2 Megger Limited, Archcliffe Road, Dover, Kent CT17 9EN. ENGLAND T +44 (0)1304 502101 F +44 (0)1304 207342 www.megger.com Megger Ltd behält sich das Recht vor, die Spezifikation seiner Produkte von Zeit zu Zeit ohne vorherige Ankündigung zu ändern. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit der in vorliegendem Dokument enthaltenen Informationen sicherzustellen, übernimmt Megger Ltd.
-
Seite 3: Konformitätserklärung
Dieses Handbuch ersetzt alle früheren Ausgaben dieses Handbuchs. Verwenden Sie stets die neueste Ausgabe dieses Dokuments. Vernichten Sie alle älteren Kopien. Konformitätserklärung Hiermit erklärt Megger Instruments Limited, dass die in dieser Bedienungsanleitung beschriebene, von Megger Instruments Limited hergestellte Funkausrüstung die Erfüllung der Richtlinie 2014/53/EU bietet. Weitere von Megger Instruments Limited hergestellte, in dieser Bedienungsanleitung beschriebene Gerätschaften erfüllen die... -
Seite 4: Sicherheitsinformationen
„ Messspitzen müssen gemäß IEC 61010-031 für die Messkategorie III oder IV ausgelegt sein und eine Nennspannung von mindestens der Spannung des zu messenden Stromkreises haben. „ Trennen Sie das Gerät vom Netz und entladen Sie alle Hochspannungskondensatoren, bevor Sie Widerstand und Durchgang prüfen. MET1000 www.megger.com... - Seite 5 „ Bitte zuerst die Messleitungen am Messgerät anschließen, bevor sie am stromführenden Messkreis messen. Entfernen Sie erst die stromführende Messleitung, bevor Sie die anderen Leitungen entfernen. „ Sicherstellen, dass der Summer hörbar ist, bevor Sie das Gerät in Umgebungen mit hohen Hintergrundgeräuschen verwenden. www.megger.com MET1000...
-
Seite 6: Spannung/Durchgang/Einpoliger Modus
„ Ansprechzeit: 30 Sekunden, Wiederherstellungszeit: 240 Sekunden Beim Messen von > 300 V ist eine Wiederherstellungszeit erforderlich. „ Beim Messen von Wechselspannung kann die linke oder die rechte LED aufleuchten. „ Aufgrund des hohen Innenwiderstands kann kapazitive und induktive Spannung (Streuspannung) angezeigt werden. MET1000 www.megger.com... - Seite 7 Spannung/Durchgang/Einpoliger Modus Durchgangsprüfung www.megger.com MET1000...
- Seite 8 Leitung trennen Warnung „ Für die einpolige Prüfung mit dem MET1000 schließen Sie bitte nur eine Messleitung an. Entfernen Sie die zweite Messleitung, falls vorhanden. „ Zur Durchführung einer einpoligen Prüfung halten Sie das MET1000 fest in der Hand und verbinden Sie die Messleitung mit einer stromführenden Leitung. Es wird wiederholt ein Signalton ausgegeben und das Gefahrensymbol leuchtet auf, ohne dass eine Spannung auf dem Bildschirm angezeigt wird.
- Seite 9 Phasenfolge gegen den Uhrzeigersinn L1-L3-L2 (links) Quelle Anschluss Fest greifen Warnung Die Drehfeldprüfung funktioniert nur in 3-phasigen Netzen. Auf allen anderen Systemen ist das Ergebnis unzuverlässig. Hinweis Es kann erforderlich sein, das Ergebnis in umgekehrter Reihenfolge zu prüfen. www.megger.com MET1000...
- Seite 10 Widerstandsmodus Widerstandsmodus MET1000 www.megger.com...
- Seite 11 Zange Begrenzung für den Berührungsschutz Das Gerät nicht oberhalb der Begrenzung halten. Warnung Die Begrenzung am Messgerät bietet maximalen Schutz, wenn das Gerät normal betrieben wird. Bei der Strommessung bitte die Messleitung auf der Rückseite des Messgerätes entfernen. www.megger.com MET1000...
-
Seite 12: Verwendung Der Funktionen
Verwendung der Funktionen Verwendung der Funktionen HOLD Drücken Sie Aktivieren/Deaktivieren des Warntons Drücken Sie >5 sek Spannung/Durchgang/Einpoliger Modus Spannung/Durchgang/Einpoliger Modus Drücken Sie >5 sek Drücken Sie gleichzeitig die Ω/A-Taste und „HOLD“-Taste. Einschalten MET1000 www.megger.com... - Seite 13 Verwendung der Funktionen Taschenlampe Drücken Sie >2 sek Einschalten Selbstdiagnosetest oder Drücken Sie Warnung Verwenden Sie das Messgerät nicht, wenn während der Selbstdiagnose ein Fehler angezeigt wird. www.megger.com MET1000...
- Seite 14 Verwendung der Funktionen Funktionstaste Spannung/Durchgang/Einpoliger Modus Drücken Sie die Taste Drücken Sie die Taste >2 sek Widerstandsmodus Drücken Sie die Taste Strommodus MET1000 www.megger.com...
-
Seite 15: Austauschen Der Batterie
Austauschen der Batterie Austauschen der Batterie Press here Press here Warnung „ Um Fehlmessungen zu vermeiden, wechseln Sie die Batterie, sobald die Batteriestandsanzeige anfängt zu blinken. „ Entfernen Sie vor dem Öffnen der Batteriefachabdeckung die Messleitungen vom Messgerät. www.megger.com MET1000... -
Seite 16: Verwendung Der Messspitzen
„ Verwenden Sie in Umgebungen gemäß CAT III oder CAT IV die Messleitungen mit fest aufgesetzten Schutzkappen für die Messspitzen. Messspitzen ohne Schutzkappen dürfen nur in CAT II Umgebungen verwendet werden. „ Stellen Sie sicher, dass die Messleitungen fest in das Gerät eingesteckt und andere Zubehörteile sicher angeschlossen sind. MET1000 www.megger.com... -
Seite 17: Anschluss Der Messleitungen
Anschluss der Messleitungen Anschluss der Messleitungen Warnung Schließen Sie keine Messleitungen an der Rückseite des Messgeräts an, während Sie Strom messen. Press here Für 19 mm Steckdosen. Für die meisten Anwendungen mit Ausnahme der Strommessung. www.megger.com MET1000... -
Seite 18: Technische Daten
Luftfeuchtigkeit (ohne Batterien) Temperaturkoeffizient : 0,2 x (spezifizierte Genauigkeit) / °C, < 18 °C, > 28 °C Schutzklasse : IP65 Vibration : Zufällige Vibration gemäß MIL-PRF-28800F Klasse 2 Fallschutz : Fall aus 1,2 m Höhe auf Hartholz- oder Betonböden MET1000 www.megger.com... - Seite 19 Scheitelfaktor (C.F.) : 1,0 % für C.F. hinzufügen 1,0 - 2,0 2,5 % für C.F. hinzufügen 2,0 - 2,5 4,0 % für C.F. hinzufügen 2,5 - 3,0 ƒ Max. Scheitelfaktor des Eingangssignals: 3,0 bei 5000 Punkten 1,5 bei 10000 Punkten www.megger.com MET1000...
- Seite 20 Frequenzbereich : 45 Hz bis 400 Hz Max. Eingangsstrom : < 3,5 mA bei 1 000 V Überlastschutz : AC/DC 1,000 V Widerstand Bereich Auflösung Genauigkeit 9999 Ω 1 Ω ±(1.5 % + 5D) 50.00 kΩ 0.01 kΩ Ausgangsspannung : ca. 0.5 V Überlastschutz : AC/DC 1,000 V MET1000 www.megger.com...
- Seite 21 Die LED “L“ leuchtet, wenn das Signal der L2-Messspitze das Signal der L1-Sonde empfängt; die LED „R“ leuchtet, wenn das Signal der L1-Messspitze das Signal der L2- Sonde empfängt. Einpolige Phasenprüfung Empfindlichkeit : 90 V bis 1000 V (Phase/Erde) Frequenzbereich : 45 Hz bis 65 Hz Anzeige : 3 kHz Tonsummer und LED www.megger.com MET1000...
-
Seite 22: Wartung
Entsorgung der Batterien Die Batterien in diesem Produkt sind gemäß der Batterierichtlinie als tragbare Batterien klassifiziert. Bitte wenden Sie sich an Megger Ltd, Ihr Megger-Büro oder Ihren Händler vor Ort, um Anweisungen zur sicheren Entsorgung dieser Batterien zu erhalten. Megger ist im Vereinigten Königreich (GB) als Hersteller von Batterien registriert. - Seite 23 Verluste oder für beliebige Ansprüche oder für Ansprüche aus derartigen Schäden, Ausgaben oder wirtschaftlichen Verlusten. Die Gesetze einiger Bundesstaaten oder Länder können von diesen Prinzipien abweichen. Daher gelten die oben genannten Einschränkungen oder Ausschlüsse für Sie evtl. nicht. Megger Limited Archcliffe Road Dover Kent...
-
Seite 24: Lokales Verkaufsbüro
01471 Radeburg info@megger.de +49 (0) 9544 68 - 0 +49 (0) 35208 84-0 baunach@megger.com radeburg@megger.com Produktionsstätten Megger Limited Megger GmbH Megger USA - Valley Forge Archcliffe Road Weststraße 59 Valley Forge Corporate Center Dover 52074 Aachen 2621 Van Buren Avenue Kent...
