In Transformatoren, Kabeln, Isolatoren usw. gibt es Oberflächenwiderstände, die das Messer-
gebnis verfälschen können. Um sie zu eliminieren, wird eine Drei-Draht-Messung unter Verwendung
der G – GUARD-Buchse verwendet. Im Folgenden finden Sie Beispiele für die Anwendung die-
ser Methode.
R
R
16
- – Abgeschirmte Messleitung
ISO
- – Abgeschirmte Messleitung
ISO
MIC-2511 │ BEDIENUNGSANLEITUNG

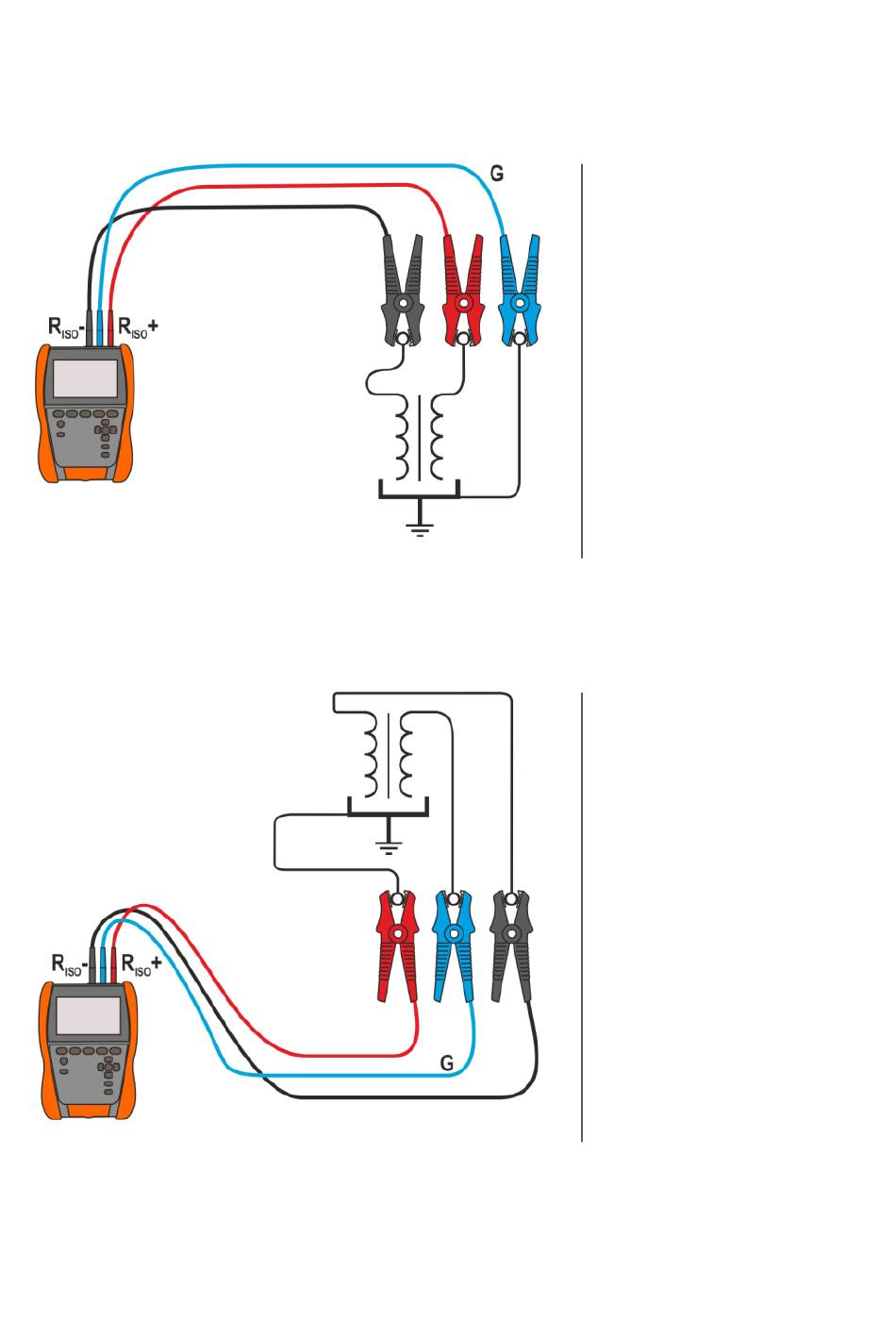

Messung des Abwicklungswi-
derstands eines Transforma-
tors. Die G-Buchse des Zählers
ist mit dem Trafokessel verbun-
den, die R
+ i R
ISO
ISO
den Wicklungen.
Messung des Isolationswider-
stands
zwischen
Wicklungen und dem Trafokes-
sel. Wir verbinden die G-Buchse
des Messgeräts mit der zweiten
Wicklung und die R
mit dem Erdpotenzial.
- Buchsen mit
einer
der
+ Buchse
ISO
