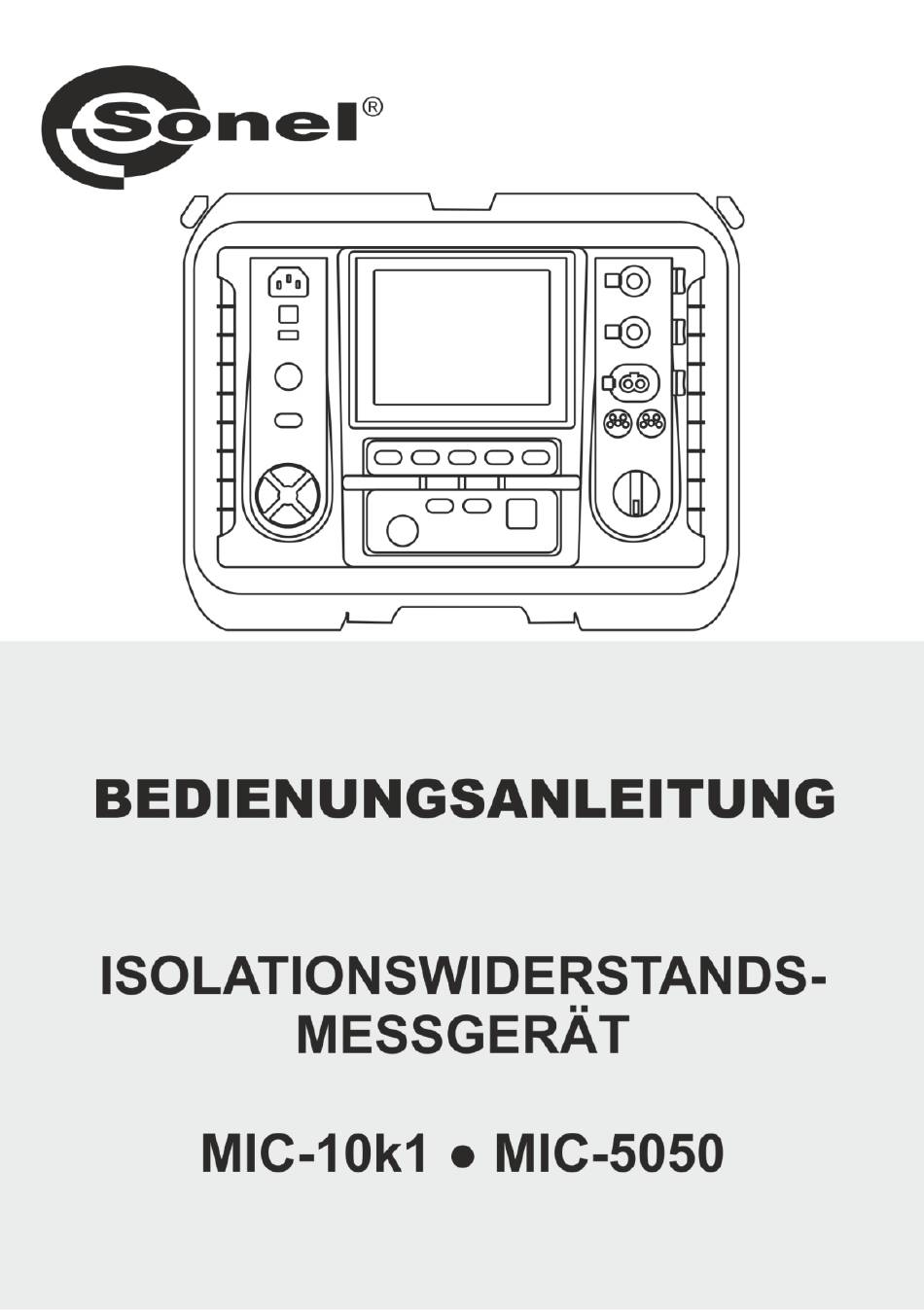

- Seite 3 BEDIENUNGSANLEITUNG ISOLATIONSWIDERSTANDSMESSGERÄT MIC-10k1 ● MIC-5050 SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Version 2.10 22.01.2025...
- Seite 4 Das MIC-10k1 und MIC-5050, sind moderne und hochqualitative Prüfgeräte, zur einfachen und siche- ren Durchführung von Isolationsprüfungen. Bitte machen Sie sich mit der Bedienungsanleitung vertraut, um möglichen Mess- oder Gebrauchsfehlern vorzubeugen. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 5 Eintragen der Prüfergebnisse durch Überschreiben ............44 4.2.1 Eintragen der Prüfergebnisse durch Hinzufügen ............. 45 4.2.2 4.3 Gespeicherte Daten ansehen ................. 50 4.4 Gespeicherte Daten löschen .................. 52 5 Datenübertragung ..................53 5.1 Zubehör zur Datenübertragung an PC ..............53 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 6 10.2 Weitere technische Daten ..................63 10.3 Weitere Daten ......................64 10.3.1 Zusätzliche Ungenauigkeiten nach EN 61557-2 (R ) ............ 64 10.3.2 Zusätzliche Ungenauigkeiten nach EN 61557-4 (R ) ..........64 CONT 11 Hersteller ......................64 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 7 Benutzer darstellen. • Das MIC-10k1 und MIC-5050 darf nur von geeignetem und qualifiziertem Personal zum Arbeiten an elektrischen Anlagen und Systemen verwendet werden. Die Verwendung des Prüfgerätes von un- autorisiertem Personal, kann zur Beschädigung des Gerätes führen und eine Gefahr für den Benut- zer darstellen.
- Seite 8 • Einstellungen zum Prüfgerät • Sprache • Hersteller Informationen Betätigen der Tasten um zur ge- wünschten Auswahl zu gelangen. Auswahl des gewünschten Menüs durch drücken von ENTER. 2.1 Drahtlose Datenübertragung Siehe Bereich 5.3 bis 5.5. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 9 Nur durch die richtige Auswahl der Netzfrequenz ist eine optimale Filterung von Störungen gege- ben. Das Prüfgerät filtert Störungen welche in 50 Hz oder 60 Hz Netzen erzeugt werden. Auswahl der Netzfrequenz durch Bestätigen der Auswahl durch drücken von ENTER. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 10 Taste. Auswahlbereich: (1 s…600 s), t2 (1 s … 600 s, aber >t1), t3 (1 s…600 s, aber >t2). 2.2.3 Arten der Absorptionskoeffizienten Auswahl des Koeffizienten (Ab, DAR, PI) . Bestätigen der Auswahl durch durch drücken von ENTER. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 11 2.2.4 Kurzschlussstrom I Auswahl des Prüfstromes durch . Be- stätigen der Auswahl durch drücken von ENTER. 2.2.5 Festlegen von Grenzwerten Festlegen von Grenzwerte AN/AUS durch . Bestätigen der Auswahl durch drü- cken von ENTER. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 12 2.2.6 Temperatureinheit Auswahl der Temperatureinheit durch . Bestätigen der Auswahl durch drü- cken von ENTER. 2.2.7 Automatisches hochzählen der Speicherzellen AN/AUS der automatischen Nummerierung . Bestätigen der Auswahl durch durch drücken von ENTER. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 13 Zur bildlichen Darstellung der Messergebnisse in einem Diagramm, können Sie zwischen Anzeige von Strom u. Widerstand (I, R) oder Spannung und Widerstand (U, R) auswählen. Auswahl der Anzeigewerte für die grafische . Bestätigen der Darstellung durch Auswahl durch drücken von ENTER. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 14 Tastentöne • Drahtlose Verbindung Verwendung von um zur ge- wünschten Auswahl zu gelangen. Das gewünschte Menü wird mit ENTER ausgewählt. 2.3.1 LCD Kontrast Auswahl der Kontraststärke durch . Bestätigen der Auswahl durch drücken von ENTER. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 15 Einstellen der Auto-OFF Zeit verwenden. Bestätigen der Auswahl durch drücken von ENTER. 2.3.3 Datum und Zeit verwenden, um gewünschten Tasten Tag, Monat, Jahr, Stunde, Minute auszuwäh- len. Verändern der Parameter mit Tasten , Wert mit ENTER bestätigen. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 16 3. Starten Sie das Programm und befolgen Sie die angezeigten Anweisungen. - im MENU des Messgerätes wählen Sie Software update aus - Schließen Sie das Messgerät an den Computer an 4. Erscheint der folgende Bildschirm, klicken sie auf Search (Suchen), MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 17 Sie ab, bis das Programm das Messgerät gefunden hat und klicken Sie auf Start. 5. Nach der Aktualisierung trennen Sie das Messgerät vom Computer und klicken Sie auf Close (Schließen). 2.3.6 Tastentöne verwenden um die Tastentöne Tasten AN/AUS zu schalten. Bestätigen der Auswahl durch drücken von ENTER. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 18 2.3.7 Drahtlose Verbindung Tasten verwenden um Drahtlosver- bindung AN/AUS zu schalten. Bestätigen der Auswahl durch drücken von ENTER. 2.4 Spracheinstellungen Tasten verwenden um die ge- wünschte Sprache auszuwählen. ENTER zum Bestätigen. 2.5 Herstellerinformationen MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 19 - nach der Messung und der Entladung des Kabels durch das Messgerät erden Sie die Kerne wie im ersten Schritt, - Trennen Sie die Erdung der Kerne unmittelbar vor dem Anlegen der Betriebsspannung an das Kabel. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 20 Spannung an den Ausgängen niedriger als vorab eingestellt. Die Strombegrenzung wird in der ersten Phase der Messung auf Grund der kapazitiven Ladung Testobjekte aktiv. Die momentane Prüfspannung, als Funktion des gemessenen Isolationswiderstandes R (zur Nennspannung) dargestellt MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 21 Das Prüfgerät ist im Modus der Erfassung von Störspannungen U des Prüfobjektes. Zum Ändern der Prüfspannung, F1 drücken. drücken um Spannung auszuwählen. Tasten Bestätigen der Auswahl durch drücken von ENTER. Eingabe der Prüfzeit durch drücken, von F3 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 22 ENTER. Eingabebereich: von 10 nF bis 990 nF. Liegt der Wert unter 10 nF oder über 990 nF ist die Funktion zur Berechnung der Leiterlänge ausgeschaltet. drücken, um Grenzwert (minimalster Taste F4 Widerstand) festzulegen. Tasten und ENTER verwenden, um Widerstands- wert einzugeben. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 23 Anschluss der Prüfleitungen laut Abbildung unten: Drücken und halten Sie die START Taste für 5 Sekunden. Nach 5 Sekunden startet die Messung und wird so- lange ausgeführt, bis die eingestellte Zeit abgelaufen ist oder die ESC Taste gedrückt wird. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 24 Gestrichelte, horizontale Linie zeigt den gesetzten Grenzwert. Durch Tasten kann die vertikale gestrichelte Li- nie am Diagramm verschoben werden. Die Werte für R und Zeit der aktuel- len Position der Linie werden am oberen Display angezeigt. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 25 Achtung: Während der Isolationswiderstandsmessung, liegt gefährliche Spannung bis zu 10 kV (MIC-10k1) oder 5 kV (MIC-5050) am Ende der Prüfleitungen an. Es ist verboten die Prüfleitung vor Beendigung der Messung vom Prüfling zu trennen. Nicht befolgen der obigen Anweisung führt zu einem elektrischen Schlag durch Hochspannung und keiner Entladung des geprüften Objektes.
- Seite 26 Prüfling steht unter Spannung. Der Messvorgang wird blo- U>1500V + Zwei- Ton-Signal ckiert. Strombegrenzung aktiv. Das Symbol wir begleitet durch ein LIMIT I kontinuierliches Tonsignal. Leckstrom ist zu groß. (Durchschlag der Isolation während HILE ! der Messung) MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 27 Bei der Messung des Zwischen-Wicklungswiderstandes von Transformatoren, sollte die G Buchse des Prüfgerätes an das Transformatorgehäuse angeschlossen werden. • Bei der Messung des Isolationswiderstandes zwischen einer der Windungen und dem Transfor- matorgehäuse, schließen Sie Buchse G des Prüfgerätes an die zweite Windung an. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 28 Kabels durchgeführt werden. Der G Anschluss sollte dann an dem Leiter angeschlossen werden, welcher nicht in die Messung mit eingebunden ist. • Bei Isolationswiderstandsmessungen an Hochspannungsschaltern, sollte die G Buchse des Prüf- gerätes an den Isolatoren der Schalteranschlüsse angeschlossen werden. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 29 Mit F4 entsprechenden Leitungs- Ka- beltyp (3-, 4- oder 5-adrig) aufrufen. Tasten verwenden um entsprechenden Lei- tungstyp auszuwählen. Bestätigen der Auswahl durch drücken von ENTER. verwenden, um ins zweite Menü für weitere Tasten Einstellungen zu gelangen. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 30 Taste F4 um Minimal- widerstandswert festzulegen. Dieser gilt für alle Adernpaare des Kabels. Tasten und ENTER verwenden um den Widerstandswert einzugeben. Tasten und ENTER verwenden um die Einheit auszuwählen. Bestätigen der Eingabe durch F5 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 31 Aderpaaren durchgeführt. Sollte eine der Spannungen das erlaubte Maximum übersteigen, er- scheint das Symbol “!” dieser Spannung (z.B. U !) und die Mes- N-PE sung wird unterbrochen. Ansicht des Displays wäh- rend der Messung. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 32 Angezeigte Ergebnisse nach beendeter Messung. Mit F1 und F2 kann zwischen den Ergeb- nissgruppen gewechselt werden. Achtung: - Bemerkungen und Hinweise hierzu gelten wie in Abschnitt 3.2.3. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 33 Ein Schnellstart ohne 5 Sekunden Verzögerung kann durch Drücken der ENTER Taste und Halten der START Taste ausgeführt werden. Die Messung wird gestoppt, wenn die eingestellte Zeit abgelaufen ist oder die ESC Taste gedrückt wird. Angezeigtes Ergebnis nach been- deter Messung. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 34 1 Minute nach dem der Stromkreis geschlossen wurde, wird der Strom gemessen. Der Wert der DD wird wie folgt berechnet: Erklärung: – gemessener Strom, 1 Minute nach dem Stromkreis geschlossen wurde [nA] 1min – Prüfspannung [V] C – Kapazität [F] MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 35 ähnlich wie in Abschnitt 3.2.2. Messung starten. (Siehe Abschnitt 3.2.4). Sowohl während, als auch nach der Messung, kann zwischen dem Dis- play der Ergebnisanzeige und dem Diagramm mit F4 gewech- selt werden. Angezeigtes Ergebnis nach been- deter Messung. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 36 - In Umgebung mit starken Störungen, kann die Messung durch zusätzliche Ungenauigkeiten beein- trächtigt werden. - In dieser Funktion ist es ebenfalls möglich die Messung mit dem AutoISO-5000 Adapter durchzuführen. Die Anzeige der Ergebnisse ist ähnlich zur R Messung mit AutoISO-5000. Am Display wird folgendes angezeigt: MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 37 Display der Ergebnisanzeige und dem Diagramm mit F4 gewechselt werden. Wenn ein Durchschlag erfolgt, un- terbricht das Prüfgerät die Mes- sung nicht (so wie in anderen Messungen). Am Display wird oben das entsprechende Warn- symbol angezeigt. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 38 3.3 Widerstandsmessung mit Niederspannung Achtung: Die Niederspannungsmessung des Widerstands (R ) wird nur in Metern mit spezifischen Seriennum- CONT mernpräfixen unterstützt. Details in der Tabelle unten. CONT CONT unterstützt nicht unterstützt Name des Meters Seriennummerpräfix MIC-5050 MIC-10k1 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 39 Der Bereich der Grenzwerte für diese Messung liegt zwischen 0.01 Ω bis 999 Ω. Die Einheit der Grenzwerte wird ausgewählt wie bei der Messung von R Anschluss des Prüfgerätes an das Prüfobjekt. Auslösen der Messung durch die START Taste. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 40 LED leuchtet rot 3.3.2 Kalibrierung der Messleitungen Um den Einfluss des Messleitungswiderstandes auf das Messergebnis zu eliminieren, muss eine Kompensation (Nullen) der Leitungen durchgeführt werden. Taste F1 Folgen Sie den Anweisungen am Display. Taste START drücken. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 41 Um die Sicherheit des Benutzers zu gewährleisten, ist es nicht zulässig, die Temperatur- sonde ST-1 an die Anlagen zu montieren, die unter einer höheren Spannung gegen Erde als 50 V sind. Es wird empfohlen, die untersuchte Anlage vor der Befestigung der Sonde zu er- den. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 42 Wert, der in das Messgerät im Feld C einzutragen ist. diesem Fall beträgt Wert 0,3 µF/km = 300 nF/km. Jetzt sollte das Messgerät konfiguriert werden. Drücken Sie F2, um das Feld C auszuwählen. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 43 Beispiel für ein Kabel mit Polyethyl- enisolierung: • Prüfspannung nach HD 620 S1: ≤5 kV, • Messzeit nach Spannungsstabilisierung: 1- 10 min, • positives Ergebnis nach HD 620 S1: wenn kein Erdschluss aufgetreten ist. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 44 Objekt ohne Unterobjekt angelegt Fortlaufende Nummer / Objektsymbol Gesamte Anzahl der Objekte Symbol für Messpunkt, und deren Anzahl für diese Objekt Ein Objekt enthält mindestens ein Unterobjekt Objektsymbol in grauem Hintergrund Verbindung MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 45 Um Großbuchstaben zu schreiben, Cursor auf Shift positionieren und mit ENTER bestätigen. Um Sonderzeichen zu schreiben Cursor auf ALT und mit ENTER bestätigen. Fenster zur Eingabe der Messergebnisse Fortlaufende Nummer / Gesamtanzahl der be- legten gespeicherten Zellen MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 46 Taste ENTER erneut drücken. Die Speicherzelle ist frei für die aus- gewählte Messung. Die Speicherzelle ist bereits belegt für die ausgewählte Messung. Taste F4 , F5 verwenden um durch die ein- zelnen Parameter der Messung zu blättern. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 47 Zelle oder ESC zum Abbrechen ver- wenden. Achtung: - Der komplette Datensatz (Haupt- u. Unterergebnisse) und Vorabeinstellungen der Messung wird im Speicher hinterlegt. 4.2.2 Eintragen der Prüfergebnisse durch Hinzufügen Taste ESC um ein neues Objekt zu erstellen. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 48 ENTER kann mit dem Eintragen der Daten begonnen werden. verwenden, um ein gewünschtes Zeichen auszuwäh- Tasten len. Durch ENTER erfolgt die Eingabe. verwenden um Zeichen zu löschen. Taste F4 verwenden, um Eingaben zu übernehmen und zur Anzeige von Taste F5 zurückzukehren. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 49 Durch F1 wird eine Liste aufgerufen, welche zuvor angepasst oder erstellt werden muss. können weiter Objektnamen zur bestehenden Liste hinzugefügt Durch F1 können die Begriffe wieder ge- werden (bis zu 99 Begriffe).Durch F2 löscht werden. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 50 Durch Taste ENTER gelangt man zum entsprechenden Messpunkt. Taste F1 verwenden, um zu Eingabe der Messpunktbezeichnung zu ge- langen. Die Eingabe zur Bezeichnung für den Messpunkt, erfolgt in gleicher Weise wie für ein Objekt. Mit ENTER wird das Messergebnis gespeichert. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 51 Taste F5 Um ein neues Unterobjekt hinzuzufügen, den Cursor auf das entsprechende Ob- drücken. jekt setzten und Taste F4 Mit Tasten F4 und F5 können neue Objekte und Unterobjekte bis zu 5 Ebenen hinzugefügt werden. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 52 Eintrag in den Speicher nach einer Messung möglich. 4.3 Gespeicherte Daten ansehen Stellen Sie den Funktions-Wahlschalter auf die Position MEM. Tasten verwenden um zu "MEMORY BROWSE AND EDIT” zugelangen. Taste ENTER drücken. Letzte gespeicherte Messung in Unterobjekt 3, Ebene 1 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 53 Editiermodus des Messpunktes zu gelangen. Taste F4 oder F5 um alle Arten von Ergebnissen des ent- sprechenden Messpunktes anzuzeigen. um die ausgewählte Messung oder einen Messpunkt mit al- Taste F2 len dazugehörigen Messungen zu löschen: MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 54 4.4 Gespeicherte Daten löschen Stellen Sie den Funktions-Wahlschalter auf die Position MEM. Tasten verwenden um "MEMORY ERASING" auszu- wählen. Taste ENTER drücken. verwenden um YES der NO zu wäh- Taste len. Taste ENTER zur Bestätigung der Auswahl drücken. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 55 Module nötig. Zusätzlich ist die entsprechende Software welche zum Prüfgerät geliefert wird zu verwenden. Die Software kann auch für weitere Produkte von SONEL S.A. verwendet werden. Detaillierte Informationen hierzu erhalten Sie vom Hersteller oder ihrem Distributor. 5.2 Datenübertragung via USB Stellen Sie den Funktions-Wahlschalter auf die Position MEM.
- Seite 56 2. Schalten Sie das Prüfgerät ein und stellen Sie den Funktions-Wahlschalter auf MEM. 3. Aktivieren Sie am PC Bluetooth, wählen Sie MIC-10k1 / MIC-5050 aus und stellen Sie die Verbindung her. 4. War die Verbindung erfolgreich, erscheint am Gerät folgendes Display: 5.
- Seite 57 Lesen Sie den aktuellen PIN, ändern Sie diesen gegebenenfalls und bestätigen die Änderung mit ENTER. Achtung: Standard PIN Code für Bluetooth-Übertragung ist "123". MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 58 Servicestelle erneuert werden darf. Anmerkung: Die MIC-10K1 bis Nr Factory B40364 und MIC-5050 bis Nr Factory B30117 Gel Akkumulatoren verwendet werden. Das Ladegerät ist im Prüfgerät integriert und funktioniert nur mit dem vom Hersteller verfügbaren Akkupack.
- Seite 59 Weitere vom Prüfgerät angezeigte Informationen Signal Zustand Alle Segmente der Batterie blinken einmal pro Ladevorgang abgeschlossen Sekunde Grüne LED blinkt gleichzeitig mit dem Batte- Batterietemperatur ist zu rie-Symbol (zweimal pro Sekunde) und es hoch werden - und -Symbol angezeigt MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 60 Überladen. Laden Sie die Batterie immer nach dem Entladen wieder auf, auch dann, wenn der Akku noch nicht komplett bis zu Selbstabschaltung des Prüfgerätes entladen wurde. Wird ein entladener Akku für mehrere Stunden nicht geladen, findet eine Sulfatation des Akkus statt. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 61 Elektronikschrott sollte zu gesetzlich anerkannten Sammelstationen gebracht werden. Bevor Sie Elektronikschrott abgeben, entfernen Sie keine Bauteile von Platinen oder ähnlichem. Halten Sie sich an die örtlichen Bestimmungen zur Entsorgung von Verpackung, alten Batterien und Akkus. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 62 Die Genauigkeit für eine Messspannung und jedes Ergebnis kann anhand der folgenden Formel berechnet werden: δ = ±(3%+(U ·21·10 )-1) ·100%) ± 10 Digits /( U wobei: – Ausgewählte Prüfspannung [V] – Gemessener Widerstand [Ω] MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 63 0,1 G 100 G… bis zu dem ±(3% v.Mw. + 10 Digits) des Prüfgerätes Wert, bei dem der zu- 1 G sätzliche Fehler von Au- ± 5% zusätzlicher Fehler toISO-5000 bei 5% liegt des AutoISO-5000 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 64 • Messstrom fließt bidirektional, Durchschnittswiderstand wird am Display angezeigt. • Kompensierung der Messleitungen durch „Autonullen“. Temperaturmessung Auflösung Anzeigebereich Genauigkeit ° ° ±(3% v.Mw. + 8 Digits) -40,0…99,9 ° ° ±(3% v.Mw. + 16 Digits) -40,0…211,8 MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
- Seite 65 ▪ MIC-10k1 bis Seriennummer B40364 ............Gel-akku 12 V 5,0 Ah ▪ MIC-10k1 ab Seriennummer B40365............Li-Ion-akku 14,8 V 5,3 Ah ▪ MIC-10k1 Seriennummern mit Präfix EN, KH ........Li-Ion-akku 14,8 V 5,3 Ah ▪ MIC-10k1 Seriennummern mit Präfix M1 ..........Li-Ion -akku 13,2 V 5,0 Ah e) Abmessungen ....................
- Seite 66 Hersteller, Serviceanbieter und Garantiegeber dieses Prüfgerätes ist: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Tel. +48 74 884 10 53 (Kundenbetreuung) E-Mail: customerservice@sonel.com Webseite: www.sonel.com Hinweis: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. MIC-10k1 ● MIC-5050 – BEDIENUNGSANLEITUNG...
