Installation und Inbetriebnahme
Mess- und Hilfsspannung
Der DynamiC wird in zwei Anschlussvarianten für die
Mess- und Hilfsspannung ausgeliefert. In der Variante
Messung L-L muss die Mess- und Hilfsspannung aus
zwei Aussenleitern gewonnen werden. In der Variante
Messung L-N muss die Mess- und Hilfsspannung aus
einem Aussenleiter L und dem Neutralleiter N gewonnen
werden.
Vor dem Anschluss des Blindleistungsreglers muss si-
chergestellt werden, dass die örtlichen Netzverhältnisse
mit den Angaben auf dem Typenschild übereinstimmen.
Die größe der Mess- und Hilfsspannung ist dem Typen-
schild zu entnehmen und wird über Vorsicherungen (2 ..
10A träge) am DynamiC angeschlossen.
Achtung!
Die Mess- und Hilfsspannung muss aus dem zu
überwachenden Niederspannungsnetz stammen.
Die angelegte Mess- und Hilfsspannung darf die auf dem
Typenschild angegebene Spannung um nicht mehr als
10% überschreiten oder 15% unterschreiten.
Um sicherzustellen, dass die angelegte Mess- und Hilfs-
spannung im zulässigen Spannungsbereich liegt, muss
die Spannung an den Klemmen mit einem Wechselspan-
nungsmessgerät überprüft werden.
Achtung!
Spannungen, die über dem zulässigen Span-
nungsbereich liegen, können das Gerät zerstö-
ren.
Liegt die Mess- und Hilfsspannung im zulässigen Be-
reich, zeigt der DynamiC die an den Klemmen anliegen-
de Spannung an.
Bei Messungen über Spannungswandler muss der Span-
nungswandlerfaktor programmiert werden.
Achtung!
Die Betriebsspannung für die Kondensator-
schütze sollte aus einem am Blindleistungs-
regler angeschlossenen Außenleiter bezogen
werden.
Seite 10
DynamiC
Messung
Measurement
L/L
siehe Typenschild
see type label
0,01 .. 5A
k
l
L2 L3
k
l
L1
L2
../5(1)A
L3
PE

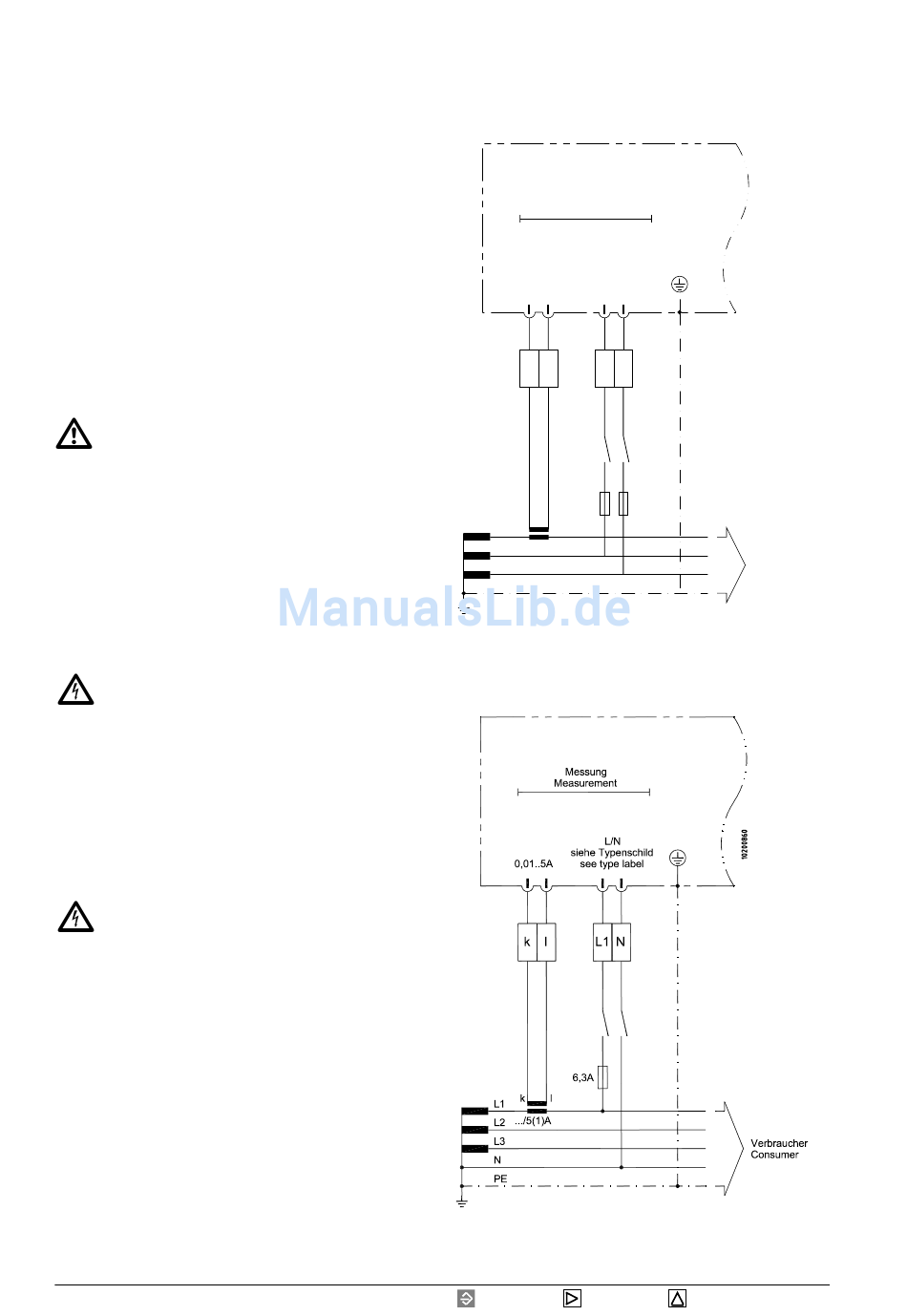

Abb.: Anschluss der Mess- und Hilfsspannung zwischen
L2-L3 und der Strommessung über Stromwandlers.
DynamiC
Abb.: Anschluss der Mess- und Hilfsspannung zwischen
L1-N und der Strommessung über Stromwandlers.
= Taste 1
= Taste 2
2 .. 10A
Verbraucher
Consumer
= Taste 3
