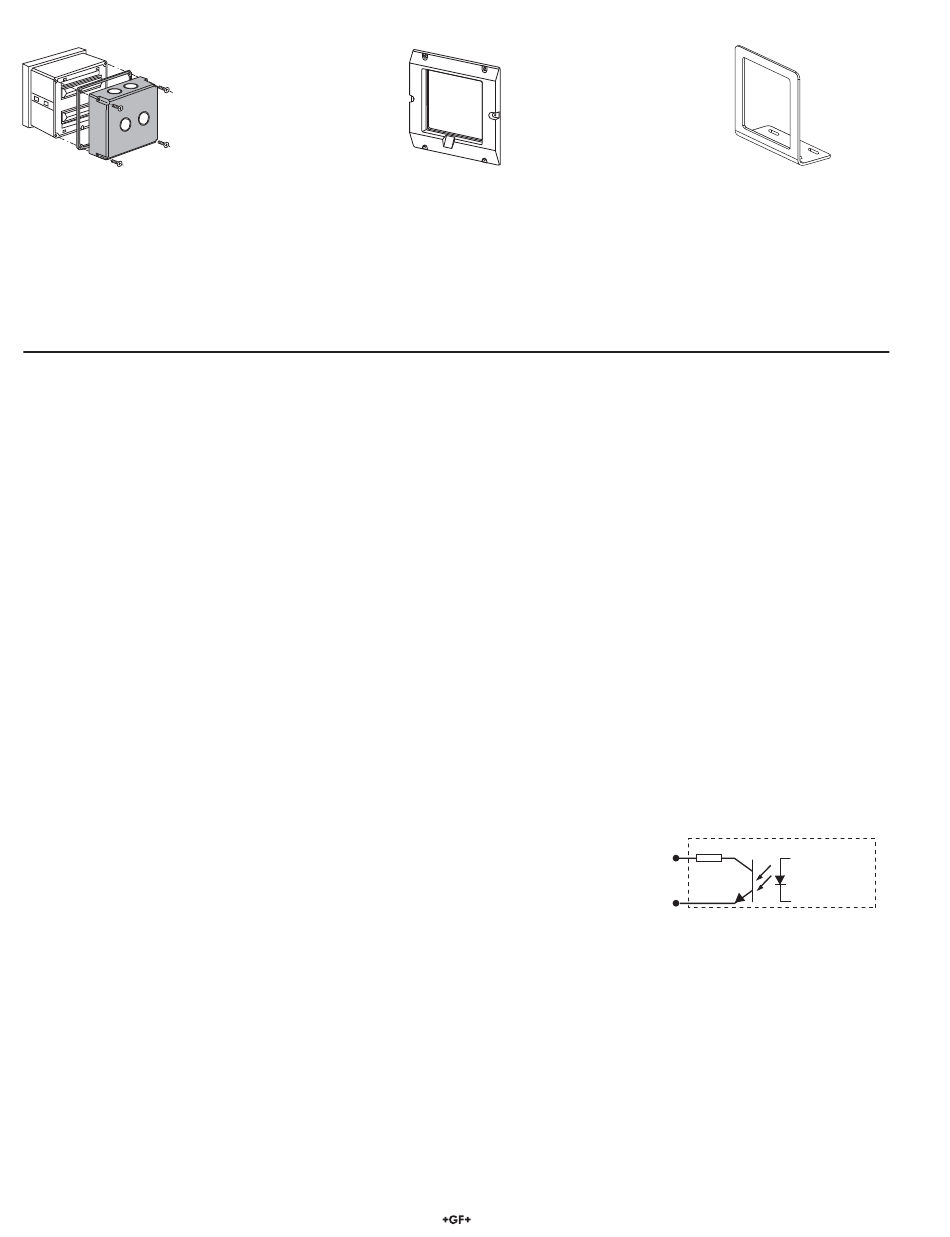

10. Ersatzteile und Zubehör
Spritzwasserdichte hintere Abdeckung
Bestellnr. 3-5000.395
(Code 198 840 227)
• Aufsteck-Frontrahmen, Bestellnr. 3-5000.525 (Code 198 840 226)
• Durchfl ußeinheit-/Multiplikator-Aufklebersortiment, Bestellnr. 3-5500.611 (Code 198 840 230)
• Anweisungsblatt für den 5500, Bestellnr. 3-5500.090-1 (Code 198 869 914)
11. Technische Daten
Allgemein
Kompatibilität mit Sensoren:
Genauigkeit:
Eingang:
Gehäuse
• Schutzart: NEMA 4X/IP65 Frontplatte
• Abmessungen: 1/4 DIN, 96 x 96 x 88 mm
• Gehäusematerial: ABS-Kunststoff
• Tastaturmaterial: Versiegelter Silikongummi für 4 Tasten
• Gewicht: ca. 500 g
Anzeige:
• Typ: Mikroprozessorgesteuertes Luftkern-Meßwerk und
alphanumerische 2 x 16 LCD mit Hintergrundbeleuchtung
• Aktualisierungsrate: Durchfl uß = 1 s, Totalisator <200 ms
• Kontrast: Vom Bediener einstellbar, 5 Stufen
• Relais status Anzeigen: 2 LEDs
Totalisator:
• 8stelliger rücksetzbarer Totalisator mit Zugriffsschutzfunktion
• 8stelliger nichtrücksetzbarer Totalisator
Umgebungsbedingungen
Betriebstemperatur:
-10 bis 55°C Maximal 50°C mit
optionaler hinterer Abdeckung
Lagertemperatur:
-15 bis 80°C
Relative Luftfeuchtigkeit:
0 bis 95 %, nichtkondensierend
Höhe:
Maximal 4000 m
Luftverschmutzungsgrad: 2
Störsicherheit:
EN50082-2
Störaussendung:
EN55011
Sicherheit:
EN61010-1
Behördliche Zulassungen
• CE, UL
• Herstellung gemäß ISO 9001 und ISO 14001
8
Adapterplatte 12,7 x 12,7 cm (5 x 5 Zoll)
für Signet-Nachrüstung
Bestellnr. 3-5000.399
(Code 198 840 224)
Alle Signet-Durchfl ußsensoren
±0,5 % des Meßwerts
Optisch isoliert
Elektrische Daten
Stromversorgung:
• 12 bis 24 VDC oder 12 bis 24 VAC, nichtreguliert, 50 - 60 Hz,
maximal 10 W
Relaiskontakte (2 Sätze):
• Mechanische einpolige Umschalter
• Maximale Nennspannung: 5 A bei 30 VDC, 5 A bei 125 VAC
oder 3 A bei 250 VAC (Leistungsfaktor = 1,0)
• Hysterese: Vom Bediener einstellbar
Ausgangsstrom:
• 4 bis 20 mA, nichtisoliert, intern gespeist, frei einstellbar und
umkehrbar
• Aktualisierungsrate: <200 ms
• Schleifenwiderstand: Maximal 350 Ω bei einer Instrument-
Versorgungsspannung von 12 V, maximal 950 Ω bei einer
Instrument-Versorgungsspannung von 24 V
• Genauigkeit: ±0,1 % des maximalen Wertebereichs
Sensor- (PLS)/Hilfs- (AUX) Impulsausgänge:
• Open-Kollektor-Transistor, optisch isoliert, maximale Senke 5
mA, maximale Pull-up-Spannung 28 VDC, programmierbare
Impulsdauer (AUX)
PLS/AUX-Ausgangsklemmen an
der Rückseite des 5500
GND
Totalisator-Rücksetzfunktion:
• Über die Tastatur an der Frontplatte oder externen
Kontaktschluß, maximale Kabellänge 30 m
• Externer Kontaktschluß deaktiviert Schutzfunktion (vgl.
Abschnitt 5)
Oberfl ächenmontagewinkelm
(Zusatzausstattung)
Bestellnr. 3-5000-598
(Code 198 840 225)
100Ω
+
Interne
PLS/AUX-
Schaltkreise
Signet 5500 Durchfl ußmonitor
