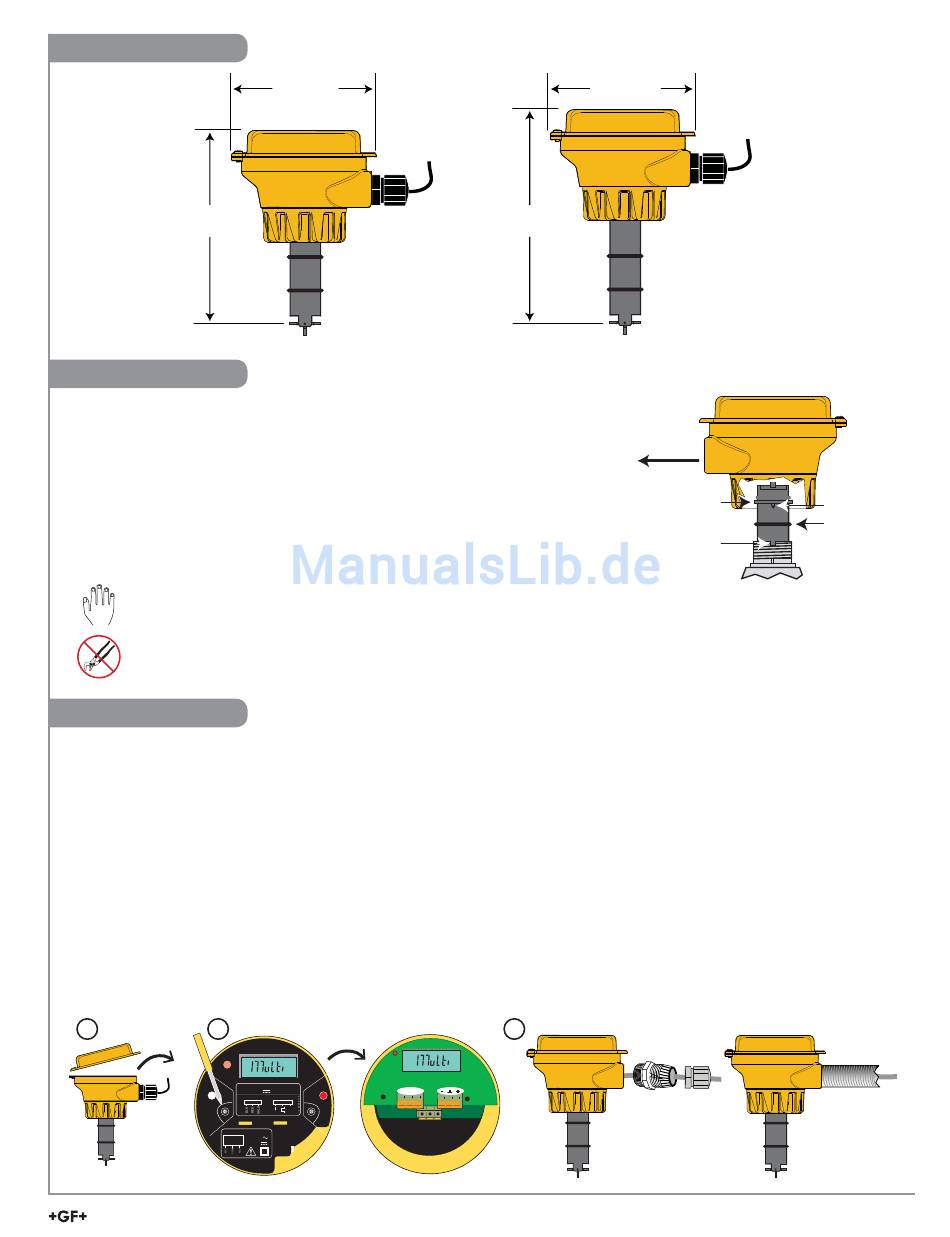

Abmessungen
130 mm
Installation
Installationstipps für Kunststoffsensoren
• Die Dichtungsringe des Sensors auf Einkerbungen und andere Beschädigungen
untersuchen, die die Dichtung kompromittieren können.
• Der Dichtungsringe schmieren mit einem nicht auf Erdöl basierten, viskosen
Schmiermittel einfetten, das mit dem System kompatibel ist.
• Den Sensor mit einer Hin- und Herbewegung/Drehbewegung in den Fitting einführen.
Dabei sicherstellen, dass die Installationsrohrausbrüche am gelben Gehäuse in
Richtung Durchfl uss weisen.
• Die Sensorkappe eine Gewindedrehung aufschrauben und den Sensor dann drehen,
bis die Ausrichtungszunge in der Fittingkerbe sitzt. Die Sensorkappe handfest anziehen.
DIE GEWINDEMUTTER HANDFEST AUF DEN INSTALLATIONSFITTING DREHEN.
KEINE WERKZEUGE VERWENDEN!
KEIN GEWINDEDICHTMITTEL ODER SCHMIERMITTEL AUF DEM
FITTINGGEWINDE ODER DER SENSORKAPPE VERWENDEN.
Verdrahtung
Elektrische Anschlüsse an dieses Produkt sollten nur von qualifi ziertem Personal durchgeführt werden.
Zugriff auf die Verdrahtungsanschlüsse:
1.
Die gelbe Kappe eine Vierteldrehung gegen den Uhrzeigersinn drehen und entfernen.
2.
Die beiden Befestigungsschrauben und dann die schwarze Abdeckung entfernen.
• Alle Kabel vor dem Anschließen an den Verdrahtungsanschlüssen durch die Installationsrohraus-brüche führen.
• Die Verdrahtungsanschlüsse sind für Leiter mit den Drahtgrößen 16-22 AWG konzipiert.
• Das Kabel muss einen Durchmesser von 7 mm bis 10 mm aufweisen, um eine ordnungsgemäße Abdichtung in
der wasserdichten Kabeldurchführung zu gewährleisten.
3.
Die Installationsrohrausbrüche verfügen über 0,5 Zoll NPT-Gewinde. Nach dem Verlegen der Kabel den
Ausbruch mit einer wasserdichten Kabeldurchführung (3-9000.392-1) oder mit Installationsrohr abdichten.
• Für Installationsrohrinstallationen:
• Das Installationsrohr mit 0,5 Zoll NPT-Gewinden direkt in den Installationsrohrausbruch einschrauben.
• Bei einem Installationsrohr mit ISO-Gewinden den im Lieferumfang des Geräts enthaltenen schwarzen
Gewindeadapter verwenden.
• Um NEC-Anforderungen zu entsprechen, kein metallenes Installationsrohr in der Installation verwenden.
1
2
24VDC
Relay Rating:
Dry-Contact
5A @ 250VAC
Relay
5A @ 30VDC
97 mm
3-2537-xC-P0
DN 15 bis DN 100
(½ bis 4 Zoll)
Power Rating:
0.03 AMP
Blk Red Shld
WIRING DIAGRAM
Sensor
PW/OUT
S1
+
97 mm
171 mm
3
-
+
S2
Verwendung der
wasserdichten
Kabeldurchführung
3-2537-xC-P1
DN 125 bis DN 300
(5 bis 8 Zoll)
Fluss
Sensorkappe
Kerbe
Verwendung des
Installationsrohrs
Signet 2537 Durchfl ussmesser
Stift
Schmieren
Sie die
Dichtungsringe
5
