Signet 5500 Durchfl ußmonitor
*3-5500.090-1*
3-5500.090-1
Rev. L 01/12
ACHTUNG!
•
Einzelheiten diesem
Benutzerhandbuch
entnehmen.
•
Die Anweisungen
genau befolgen,
um Verletzungen zu
vermeiden.
Entfernen Sie die Klemmenblöcke um die verdrahtung zu vereinfachen
1.
Std. Sensor
U L

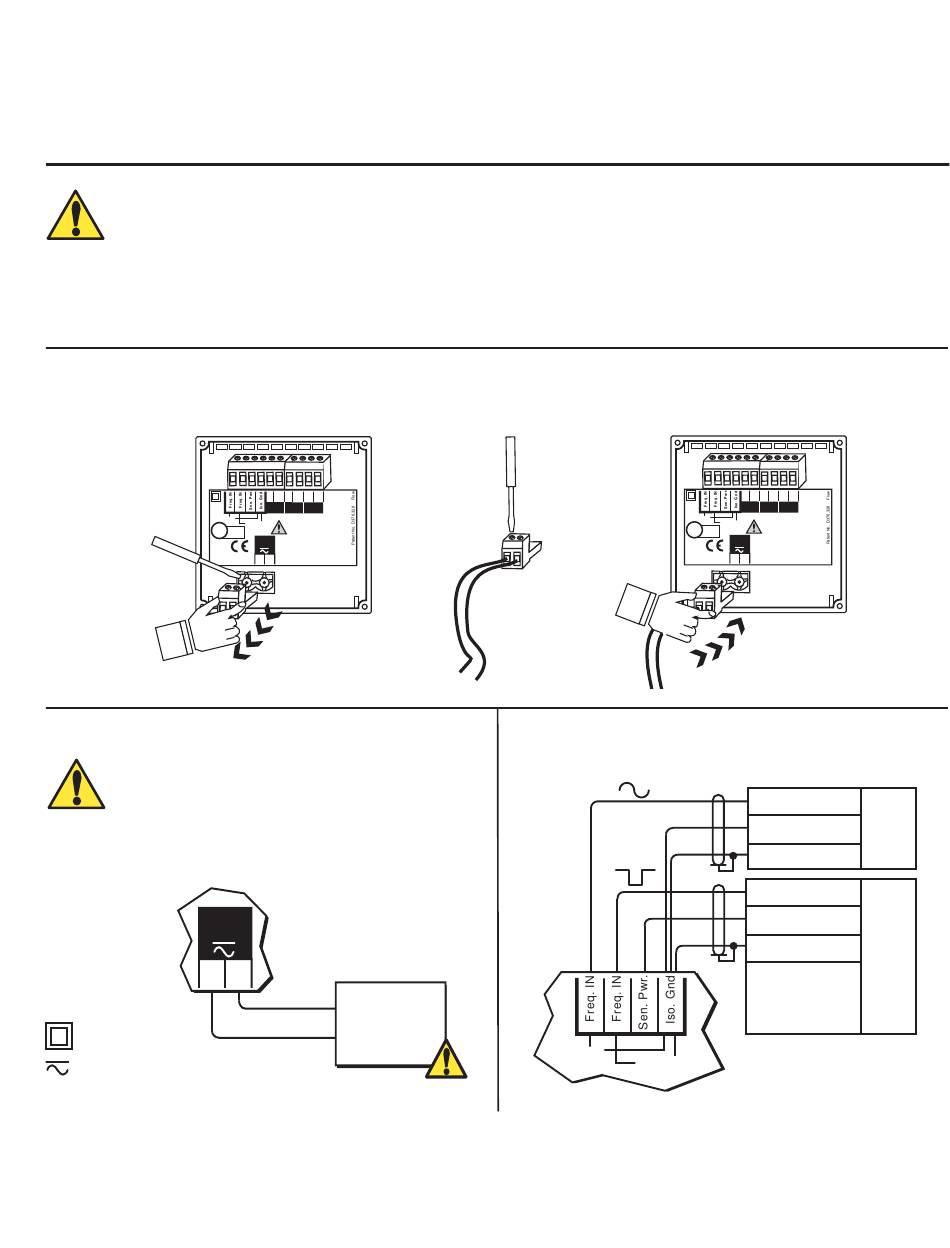

1. Stromversorgungsanschlüsse
VORSICHT!
An die Stromversorgungsklemmen an der Geräterückseite
niemals eine Wechselspannung von 115 V bzw. 230 V
anlegen. Das Gerät wird durch hohe Wechselspannungen
beschädigt, und die Garantie wird damit hinfällig.
12-24 V
10 W
+
= Doppelt isolier
= Gleich- oder
Wechselstrom
Technische Hinweise:
•
Zum Schutz vor möglicher Störbelastung sind die Wechselspannungsleitungen von den Signalleitungen zu isolieren.
•
Der maximale Schleifenwiderstand bei 4 - 20 mA (vgl. Abschnitt 6) wird von der Versorgungsspannung beeinfl ußt.
German
Inhalt
1. Stromversorgungsanschlüsse
2. Anschluß kompatibler Sensoren
3. Anschlüsse des Sensorimpulsausgangs
5. Summierer-Rücksetzanschlüsse
+
+
Gnd
Gnd
1
2
PLS
AUX
Total
output
output
reset
Open Collector
Sensor
LISTED
77CJ
12-24 V
10 W
+
-
Anschlußklemmen
des 5500
Externe
Stromversorgung
-
-
12 - 24 VDC
ODER
12 - 24 VAC
+
2.
3.
2. Anschluß kompatibler Sensoren
Std. Sensor
Open Collector
Sensor
+
+
Gnd
Gnd
1
2
PLS
AUX
Total
output
output
reset
Std. Sensor
Open Collector
U L
Sensor
LISTED
77CJ
12-24 V
10 W
-
+
Signet-Sensoren:
Rot
Schwarz
Abschirmung
Rot
Schwarz
Abschirmung
Anschlußklemmen
des 5500
German
515
525
2000
2507
2536
2540
2100
2537
2551
2552
